单路连通管路集成控制阀组结构设计

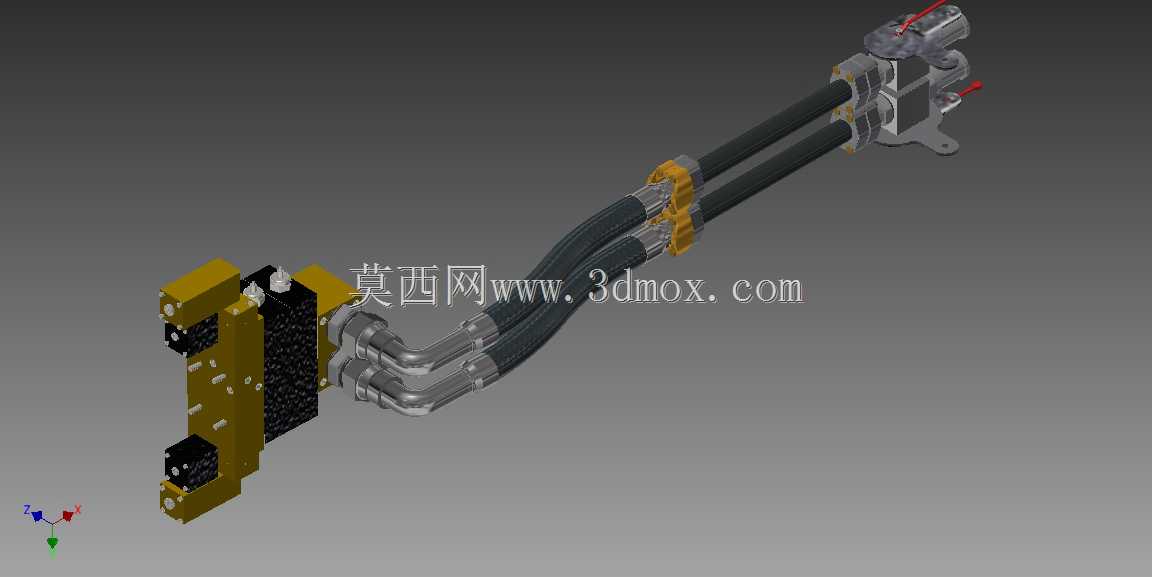

　　在流体输送与液压控制系统的现场布设场景中，这类单路连通的阀组管路集成结构，主要承担特定支路的介质通断控制、管路走向规整以及多接口对接的功能，常见于小型液压工作站、专用设备流体支路、试验台架管路改造等场景，区别于通用的大通径工业阀门，这类集成式阀组更适配空间紧凑、接口位置固定、支路流量稳定的定制化布设需求。从实际使用的角度看，该结构将阀件本体、连接硬管、固定支架、管路抱箍整合为一体式总成，不需要现场单独裁切管路、匹配阀件安装位，能够直接对接设备预设的流体接口，大幅减少现场装配的配管工作量，同时避免了零散管件拼接带来的泄漏点增多、管路走向杂乱的问题。设计过程中首先要确认安装边界的约束条件：阀组的固定端采用带安装孔的板式支架，

　　安装孔的孔距、孔径需要匹配设备安装面的预留螺孔位置，保证装配时不需要额外加工转接板；管路部分采用硬管加弯管成型的结构，弯曲半径严格遵循管路设计的规范要求，避免弯管处出现通径缩径、应力集中的问题，管路外侧的固定抱箍采用分体式结构，既能够将并行的两根管路牢牢固定，避免设备运行过程中管路振动产生的磨损、接头松动，也方便后期维护时单独拆卸某一段管路，不需要拆解整个阀组总成。阀件本体的控制端预留了操作手柄的安装位，操作方向朝向设备维护侧，保证日常操作时不需要探入设备内部就能完成通断操作，同时阀件的密封面采用硬密封加软密封的组合结构，适配常规液压油、低压水基介质等多种流体的输送需求，在额定工作压力下能够保证长期无泄漏运行。从结构布局来看，

　　整个总成的重心靠近固定支架侧，管路延伸段的长度经过精确核算，既保证对接端能够准确抵达设备的另一处接口位置，也不会因为管路悬伸过长导致运行时产生振幅过大的问题，管路末端的接头采用标准通用接口规格，能够和市面上常规的流体管路接头直接适配，不需要定制特殊转接头。在建模过程中，所有配合面的公差都按照机械装配的常规要求设定，固定支架的安装面平面度、阀件和管路对接的同轴度、抱箍和管路的配合间隙都经过反复校核，保证虚拟装配完成后不存在干涉问题，导出的工程图能够直接指导生产加工，其中弯管部分的成型参数、支架的折弯尺寸、阀件的安装位尺寸都做了参数化关联，如果后续需要调整管路长度、安装孔位置，只需要修改对应参数就能快速生成新的结构版本，

　　不需要重新绘制全部零件。这类集成阀组的优势还在于预装完成后可以提前做压力测试，在装配到主机之前就完成密封性、操作力矩的校验，避免上线后出现泄漏、操作卡滞的问题，相比现场零散配管的作业方式，能够大幅缩短设备的装配周期，同时提升管路系统的一致性和可靠性，对于小批量定制的专用设备来说，这种集成化的阀组管路设计能够有效降低现场装配的技术门槛，即使是经验不足的装配人员，也能按照定位标记快速完成总成的安装，不需要具备专业的配管、弯管技能。另外在结构细节上，固定支架的边缘做了倒角处理，避免装配时划伤操作人员或者管路表面，阀件的操作位置做了防滑结构设计，戴防护手套操作时也不会出现打滑的问题，并行管路之间保留了足够的间隙，避免管路相互接触产生摩擦磨损，同时也方便后期清理管路表面的油污、灰尘。
