这款蜗轮箱结构主要应用在中小功率传动系统的减速增扭场景中,常见于轻工输送线、小型自动化专机、食品包装设备的动力传递环节,用来匹配高转速低扭矩的动力源输出,将输入转速降低到工作端需要的区间,同时放大输出扭矩,适配执行端的负载需求。从实际使用场景来看,这类蜗轮箱多安装在设备机架的侧装位或者立式安装位,输入端连接电机输出轴,输出端连接链轮、联轴器或者执行辊轴,依靠蜗轮蜗杆的啮合特性实现大传动比的动力传递,同时具备反向自锁的特性,在部分需要防止负载倒转的工位,比如小型提升工位、倾斜输送工位,不需要额外加装制动结构就能避免负载反向带动输入端转动,减少额外的制动部件配置。

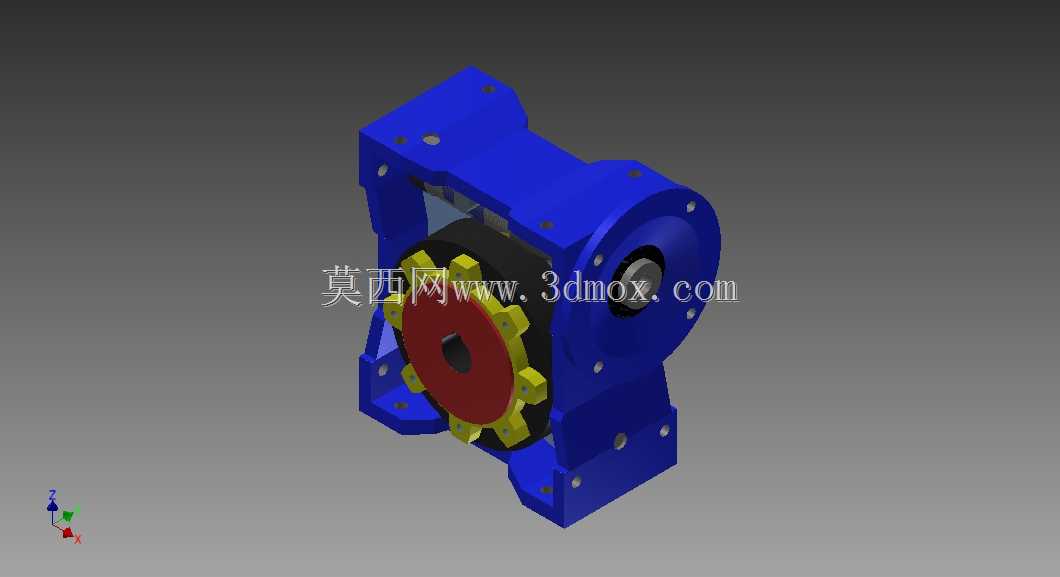

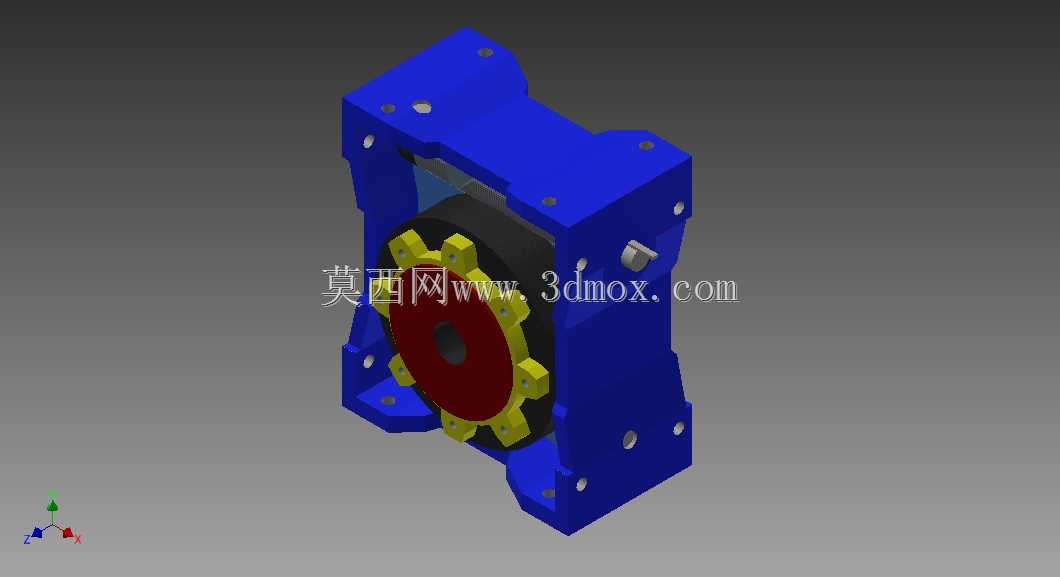

从结构设计思路来看,整个箱体采用分体式框架结构,两侧的安装支脚做了加厚处理,每个支脚上预留了贯通的安装孔,安装孔的位置公差按照通用安装接口做了适配,能够直接匹配行业内常用的安装孔距规格,不需要额外做转接板加工。箱体主体的蓝色部分为铸造壳体,内部预留了蜗轮和蜗杆的安装腔体,腔体的壁厚按照额定负载下的刚度要求做了核算,避免满负载运行时箱体出现形变导致啮合间隙偏移。蜗轮部分采用齿圈与轮毂分体的设计,黄色的齿圈为铜质材质,和钢制蜗杆啮合时能够降低摩擦系数,减少运行过程中的磨损,红色的轮毂部分通过紧固件和齿圈连接,中心的轴孔预留了键槽位置,用来和输出轴做周向固定,传递扭矩。输入端的轴承位做了台阶孔设计,能够直接嵌入标准深沟球轴承,轴承外侧预留了密封件安装槽,用来安装骨架油封,避免腔体内部的润滑脂泄漏,同时阻挡外部的粉尘、切削液进入腔体内部破坏啮合面。

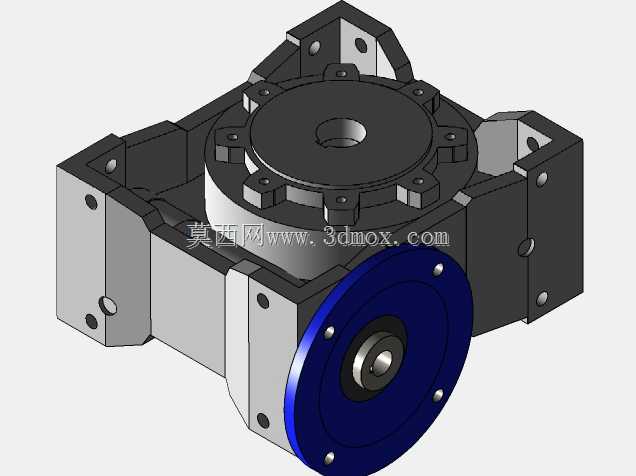

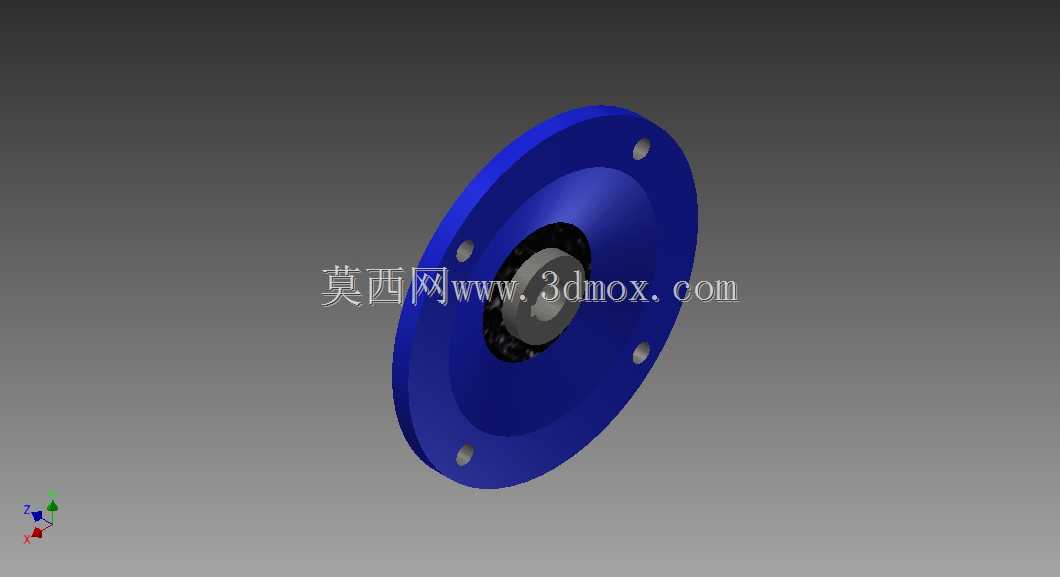

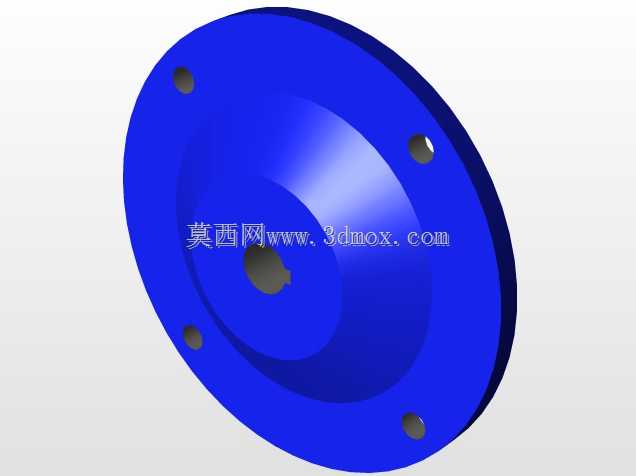

从安装边界来看,整个箱体的轴向和径向尺寸都做了紧凑化设计,输入端的凸台直径和常用的电机安装止口做了适配,能够直接和标准NEMA或者IEC规格的电机法兰对接,不需要额外定制连接法兰。输出端的轴伸长度按照通用联轴器的安装深度做了预留,安装时不需要额外截轴或者加轴套。两侧的安装支脚的平面做了铣平处理,安装时和安装面的贴合度能够满足精度要求,不需要额外刮研处理。箱体顶部预留了注油孔位置,底部预留了放油螺塞的安装位,日常维护时可以直接从顶部补充润滑脂,底部排出旧的润滑脂,不需要拆解箱体就能完成维护操作。
在功能特性上,这款蜗轮箱的传动比设置属于中小减速比区间,适合输入转速在1400转左右的四级电机配套使用,输出转速能够覆盖多数轻工设备的工作转速需求。蜗轮蜗杆的啮合侧隙按照通用传动精度做了调整,既不会因为侧隙过大导致传动反向空程过大,也不会因为侧隙过小导致运行过程中出现卡滞、发热的问题。箱体外部的加强筋沿着受力方向布置,在支脚和主体腔体的连接位置做了圆弧过渡,避免应力集中导致安装位置出现开裂。整个结构的所有外露紧固件都采用内六角圆柱头螺钉,沉头孔设计能够避免螺钉头外露,减少安装过程中和周边部件的干涉。在实际选型配套时,只需要核对输入轴径、输出轴径、安装孔距这几个核心尺寸,就能直接替换同规格的蜗轮箱产品,不需要对周边的安装结构做改动,适配性较强。
