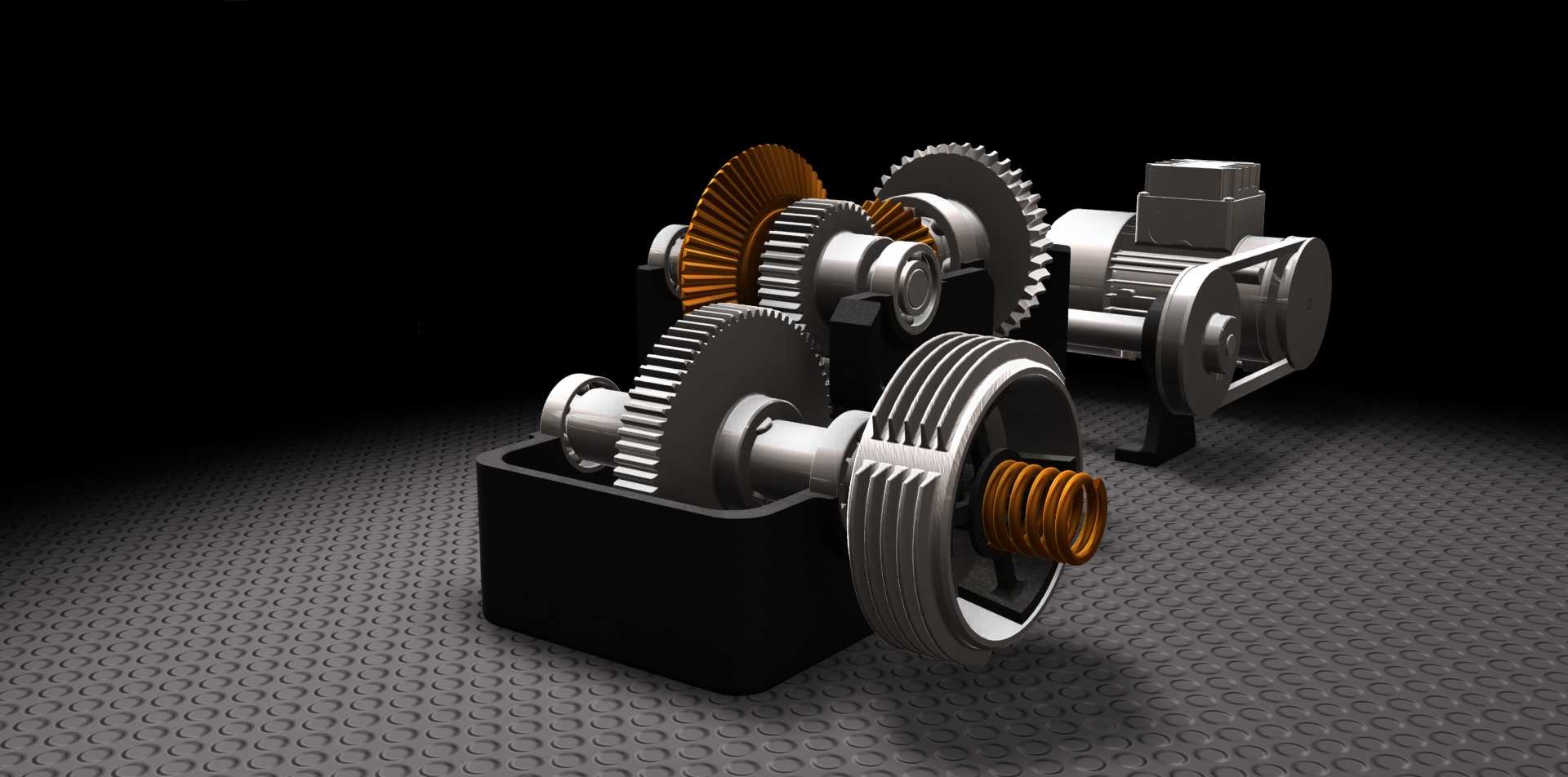

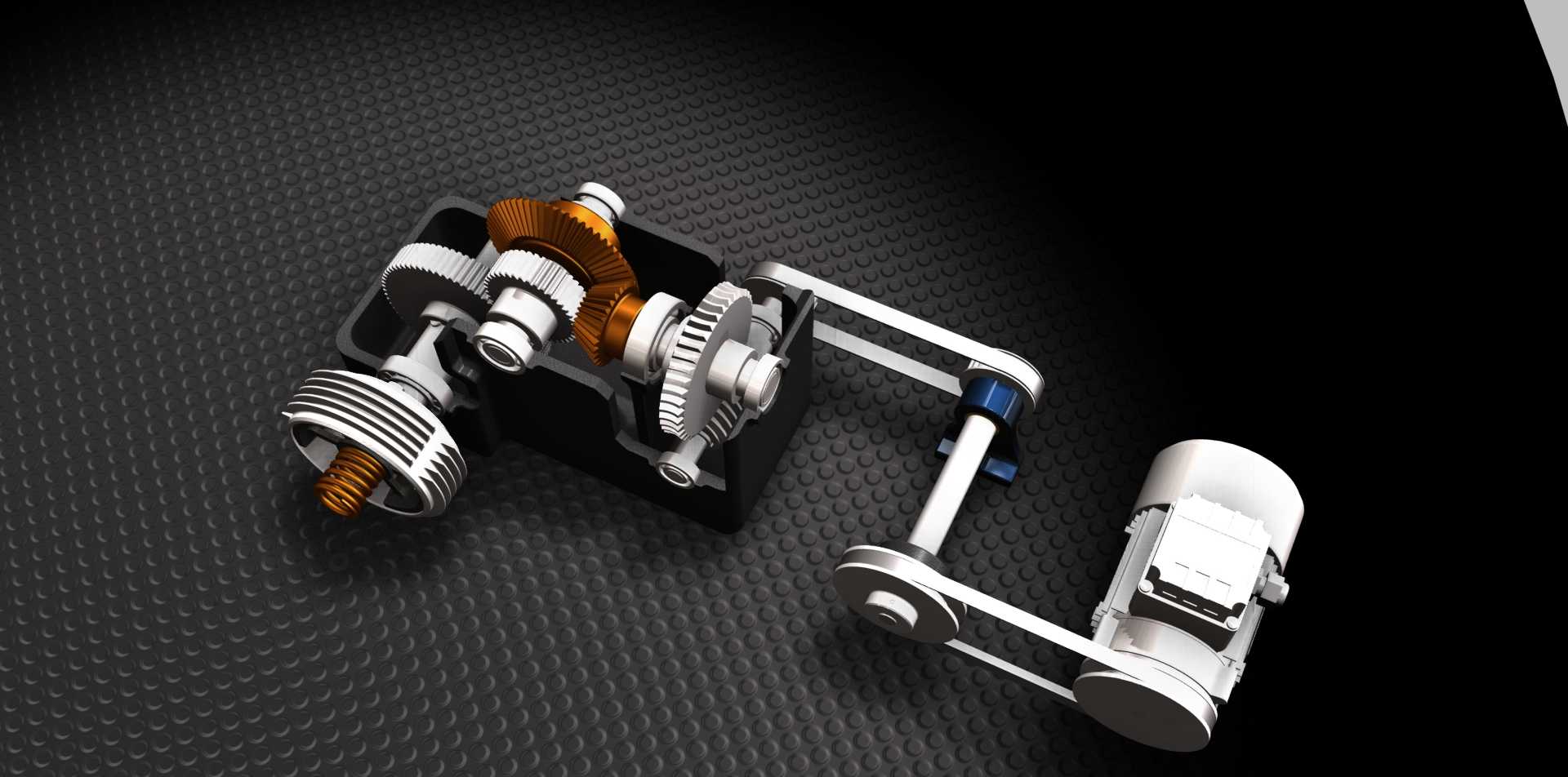

这套减速传动结构在常规工业传动场景里适配性极强,不管是中小型输送线的动力匹配、轻工包装设备的转速调节,还是小型实验台架的扭矩输出调校,都能找到对应的适配点位。日常做传动方案选型时,很多场景需要在有限安装空间内实现大传动比的转速转换,同时还要兼顾不同传动形式的优势,这套结构就把直齿圆柱齿轮、锥齿轮、蜗轮蜗杆这些常用传动件做了集成排布,不用单独拆分多个减速单元做拼接,能大幅压缩整套传动机构的占用空间。从结构排布逻辑来看,输入端直接对接动力输出轴,首先通过锥齿轮组完成动力传输方向的90度转向,解决很多设备里动力源和执行端方向不共线的布局难题,之后通过多级直齿圆柱齿轮的啮合逐步降低输出转速、放大输出扭矩,

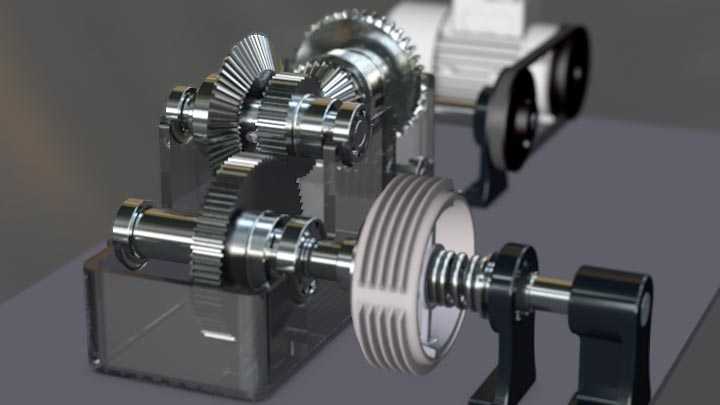

末端的蜗轮蜗杆结构除了进一步提升传动比之外,还自带反向自锁特性,在带垂直升降负载的场景里能避免停机后负载倒转引发的安全隐患,不用额外加装制动组件。做结构设计的时候特意把变速箱壳体做了简化处理,没有做多余的加强筋和异形曲面,一方面是在教学演示场景里能直观看到内部所有齿轮的啮合状态,方便观察每一级传动的动力传递路径,另一方面简化后的壳体加工难度更低,做样机试制时不管是3D打印还是铣削加工都能快速成型,不需要复杂的工装夹具。安装边界上,整套结构的动力输入轴和最终输出轴的中心高做了统一基准设计,输入轴端预留的安装法兰尺寸匹配常规通用伺服电机、异步电机的输出端安装尺寸,不用额外做转接法兰就能完成动力源对接;输出轴端的轴径、

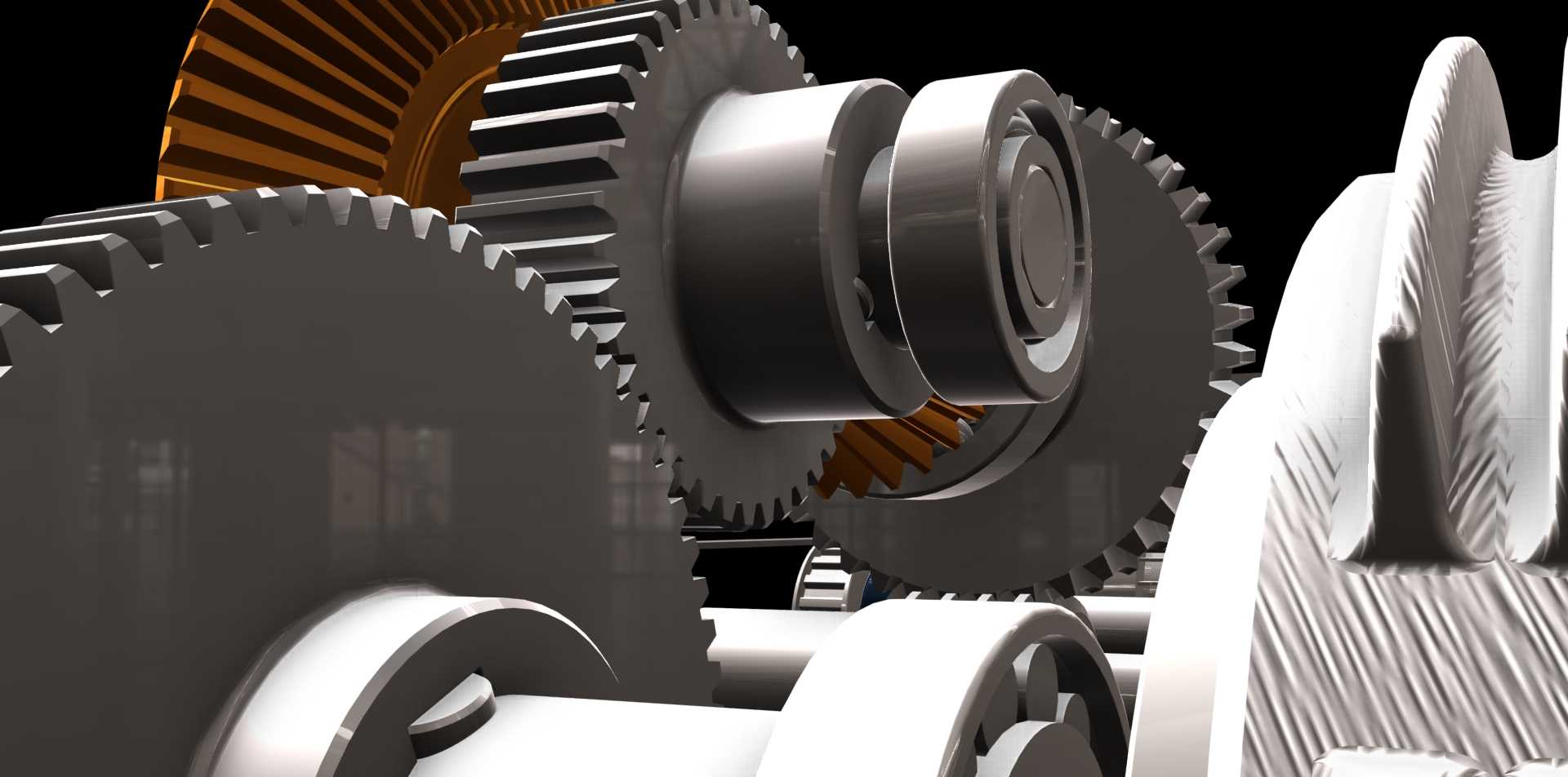

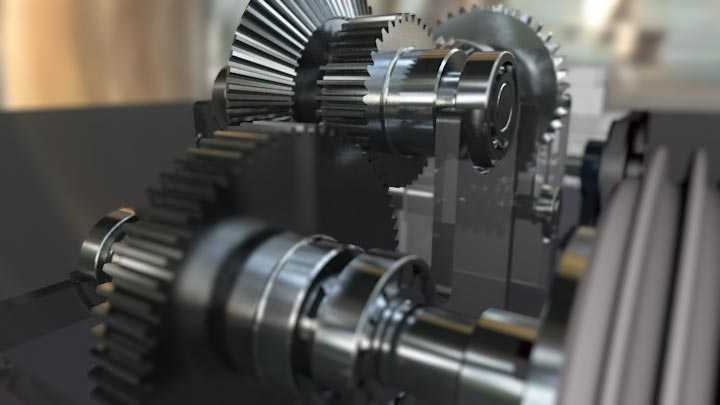

键槽尺寸符合通用传动件的安装标准,不管是对接皮带轮、链轮还是联轴器都能直接适配,整套机构的底座安装孔位按照标准孔距排布,固定到设备机架上时不需要额外打孔调整,能直接对齐常规型材机架的安装槽位。结构里的弹簧组件是用来做轴向间隙补偿的,齿轮长期啮合磨损后产生的轴向窜动能通过弹簧的预紧力自动补偿,始终保持齿轮啮合的合理间隙,减少传动过程中的冲击和噪音,延长整套传动结构的维护周期。每一级齿轮的参数匹配都经过传动比验算,各级传动的载荷分配做了均衡处理,不会出现某一级齿轮负载过大提前失效的问题,做三维结构搭建时每根轴的支撑位置都对应设置了轴承安装位,能承受径向和轴向的复合载荷,在带冲击负载的工况下也能保持稳定运行。做齿轮动画调试的时候,
只需要对指定轴添加旋转驱动约束,就能完整模拟整套机构从输入到输出的完整传动过程,能直观看到不同类型齿轮的转动方向、转速变化,不管是做传动原理演示,还是做结构方案的验证校核,都能直接通过三维模型完成运动仿真,不用先加工物理样机就能排查出运动干涉、传动卡滞的潜在问题。这套结构里的螺栓连接件全部采用标准件规格,后期维护更换时不需要定制特殊紧固件,日常检修拆解也能快速完成拆装,齿轮箱的腔体预留了润滑油加注空间,能满足长期运行的润滑需求,避免齿轮干磨引发的磨损过快问题。在实际设备改造场景里,这套集成式减速结构可以直接替换原有多级分体式的减速单元,减少传动链上的连接节点,降低动力传递过程中的损耗,同时因为减少了对接法兰、联轴器这些中间连接件,整套传动系统的同轴度更容易保证,运行过程中的振动也会明显降低。
