过滤器用卡姆洛克内螺纹锁紧连接结构

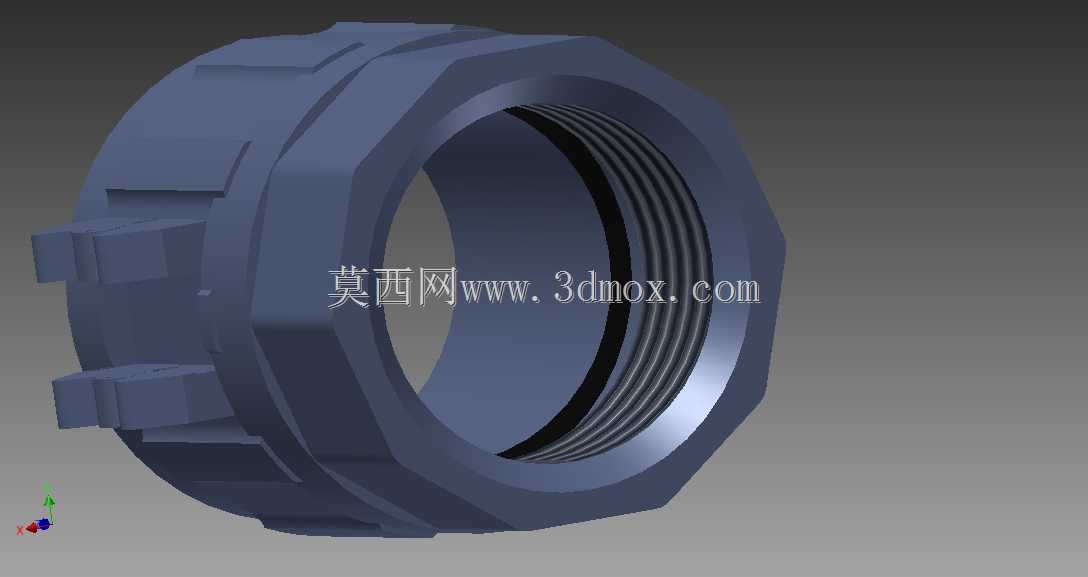

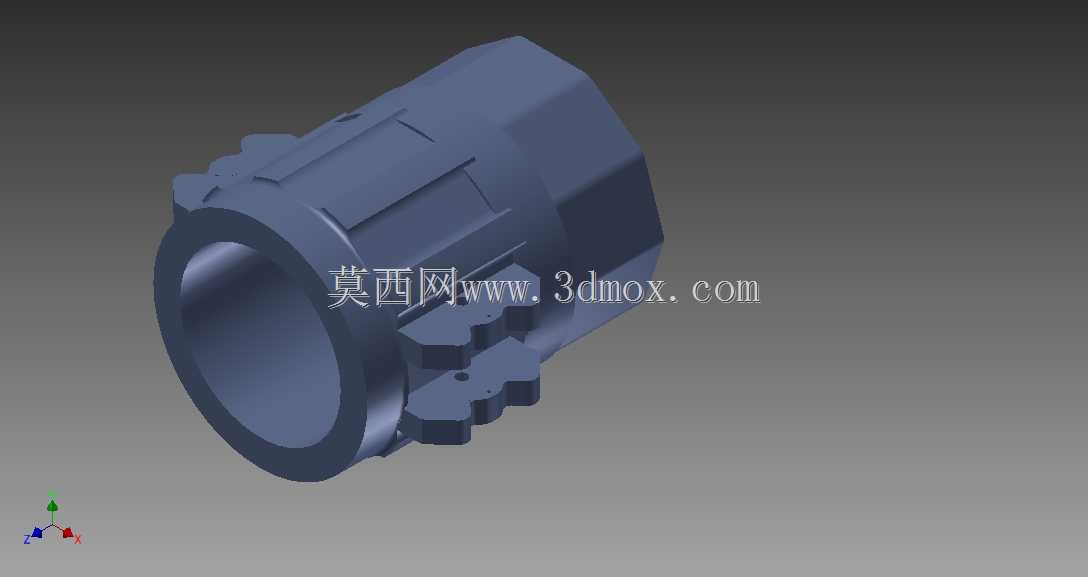

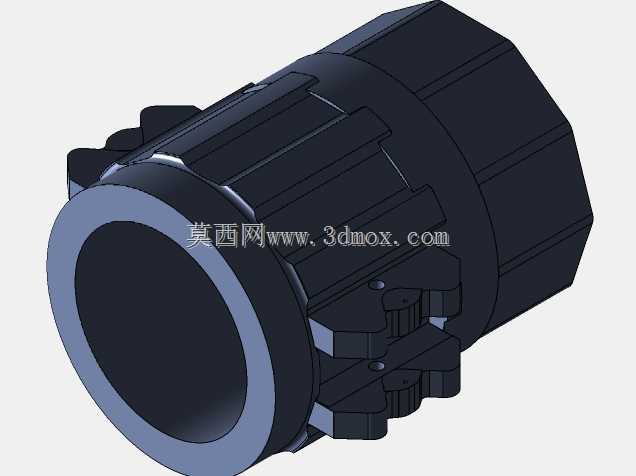

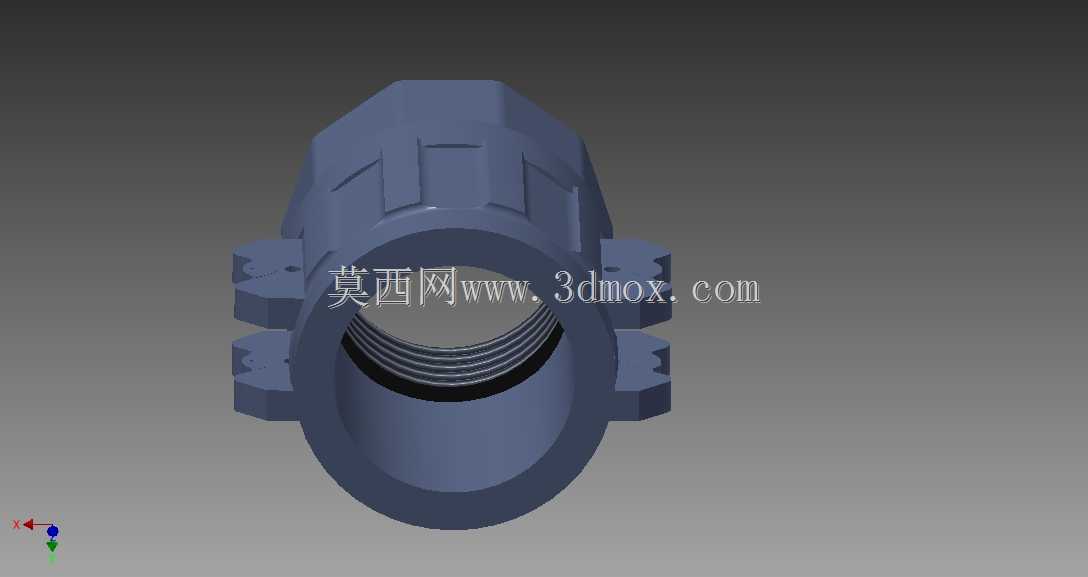

　　在流体处理系统的管路搭建环节，这类卡姆洛克结构的锁紧件常被用在公过滤器的溶液腔段进出口位置，承担管路快速对接、密封防漏的核心作用，不管是工业水处理线、化工溶剂输送回路还是民用净水设备的过滤单元段，都能见到这类结构的应用。不同于普通螺纹接头的旋合密封逻辑，这个结构采用了外多边形施力面加内螺纹的组合设计，外侧的多段凸起棱边是专门为手动或工装锁紧预留的施力位，不需要专用卡钳就能施加足够的锁紧扭矩，日常运维拆换过滤芯的时候，能大幅缩短拆装耗时，也能避免普通六角螺母在长期潮湿工况下棱边锈蚀打滑的问题。从结构设计逻辑来看，这个零件的内螺纹段做了等距牙型处理，牙距匹配通用流体管路的外螺纹标准，螺纹末端预留了密封件安装槽位，

　　安装时配合橡胶或四氟密封垫圈，就能在0-1.6MPa的常规流体压力下实现无泄漏密封，不会因为管路内的压力波动出现密封失效。外侧的锁紧棱边做了圆角过渡处理，没有尖锐的加工棱角，一方面是避免安装作业时划伤操作人员，另一方面也能减少应力集中，在长期受锁紧扭矩和管路振动的工况下，不会出现棱边根部开裂的问题。从安装边界来看，这个零件的最大外圆轮廓适配对应通径过滤器的端盖安装位，轴向长度控制在常规管路接头的安装空间范围内，不会和周边的管路支架、其他阀件产生安装干涉，内螺纹的通径和过滤器溶液腔的通径完全对齐，没有缩径结构，不会额外增加管路的流体阻力，也不会因为通径突变造成局部紊流，影响过滤效率。在实际选型适配的时候，

　　需要注意这个零件的内螺纹牙型要和对接管路的外螺纹牙型保持一致，密封槽的尺寸要匹配对应压力等级的密封垫圈，外侧锁紧棱边的对边尺寸要和现场常用的拆装工具适配，避免出现买回去装不上、拆不动的问题。建模的时候这个零件的特征逻辑很清晰，先做主体的回转结构，再切削出内螺纹和密封槽，之后阵列外侧的锁紧凸台，最后做所有棱边的圆角过渡，建模过程中要注意螺纹收尾的位置不能超出密封槽的边界，否则安装时密封垫圈会被螺纹牙划伤，造成密封失效；外侧锁紧凸台的拔模角度要控制在合理范围，要是采用注塑工艺加工的话，拔模角度不能小于1度，方便脱模，要是采用金属机加工的话，凸台的平面度要控制在0.1mm以内，保证工装锁紧的时候受力均匀。

　　这个结构的核心优势是兼顾了连接可靠性和拆装便捷性，相比法兰连接需要拧多组螺栓的繁琐，这种卡姆洛克结构只需要旋转一个零件就能完成锁紧，相比快插接头的承压能力不足，这种螺纹加密封垫的结构能承受更高的管路压力，在需要定期拆换内部过滤元件的过滤器设备上，这种结构的实用性远高于其他连接形式。在实际工况验证中，这类结构经过长期的管路振动、温度循环测试，只要密封垫圈没有老化失效，基本不会出现漏液问题，日常维护只需要定期更换密封垫圈，不需要整体更换接头，运维成本很低。另外这个零件的外形做了等强度设计，壁厚从螺纹段到外侧锁紧段均匀过渡，没有壁厚突变的位置，不管是采用塑料注塑还是金属压铸、机加工，都不容易出现缩孔、应力变形等加工缺陷，成品率很高，适合批量生产应用。
