立式过滤型压力容器结构设计方案

项目分类:过滤器 发布时间:2022-01-13 ID:499882
  • 立式过滤型压力容器结构设计方案
  • 立式过滤型压力容器结构设计方案
  • 立式过滤型压力容器结构设计方案
  • 立式过滤型压力容器结构设计方案
  • 立式过滤型压力容器结构设计方案
  • 立式过滤型压力容器结构设计方案

  这款立式承压过滤设备,在精细化工、食品饮料提纯、工业循环水处理、制药原料精制等场景中承担核心的介质分离与承压存储功能,区别于常规卧式存储类压力容器,其结构设计核心围绕过滤工况的流道优化、滤材更换便捷性、承压稳定性三个核心维度展开,能在带压工况下完成固液、气液两相介质的连续分离作业,避免敞口过滤带来的介质挥发、外界杂质混入等问题。

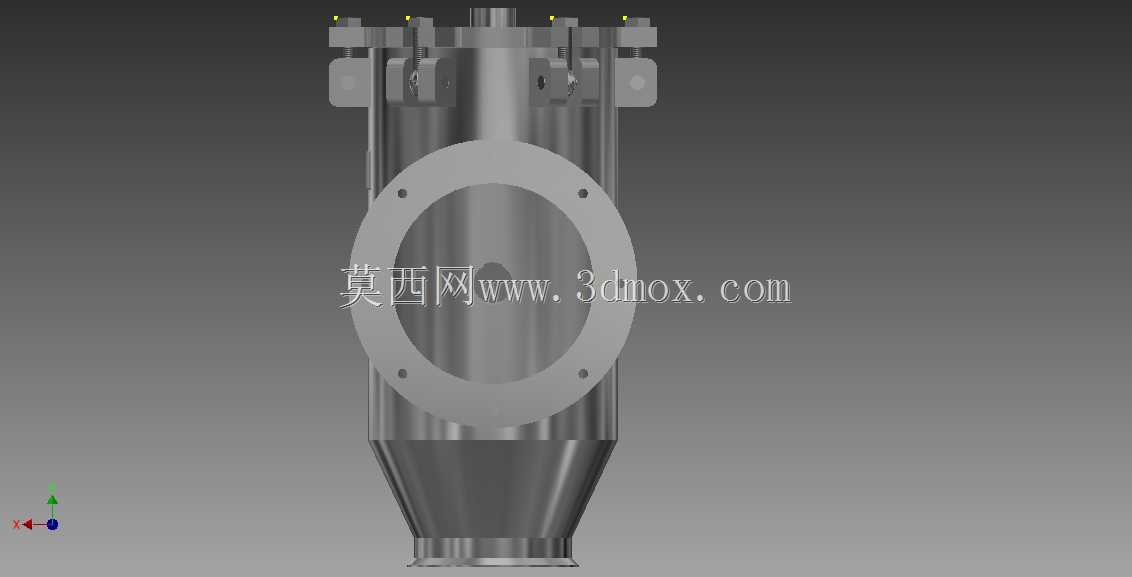

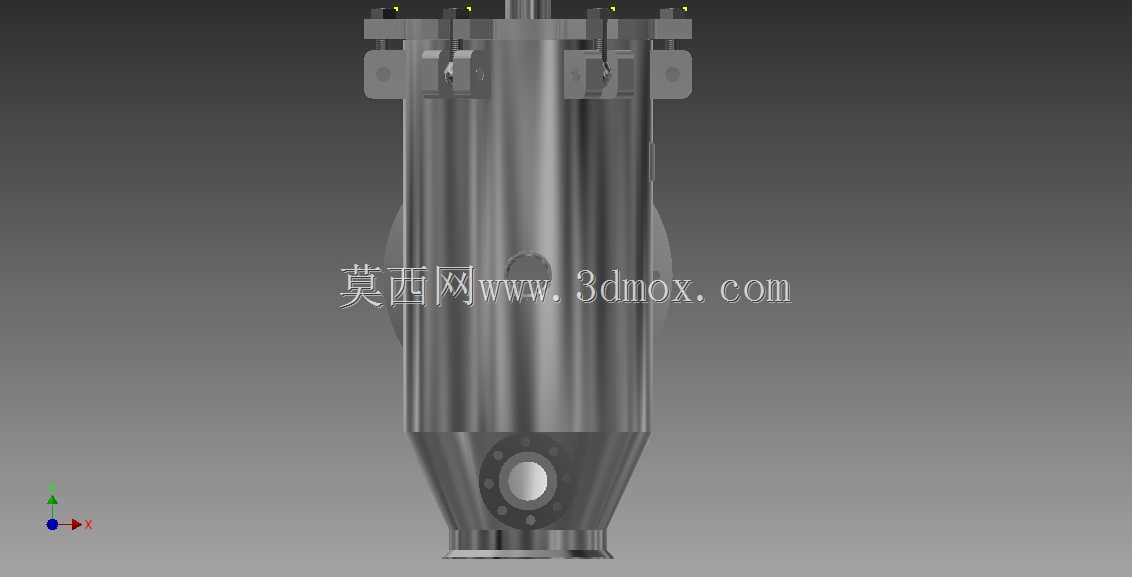

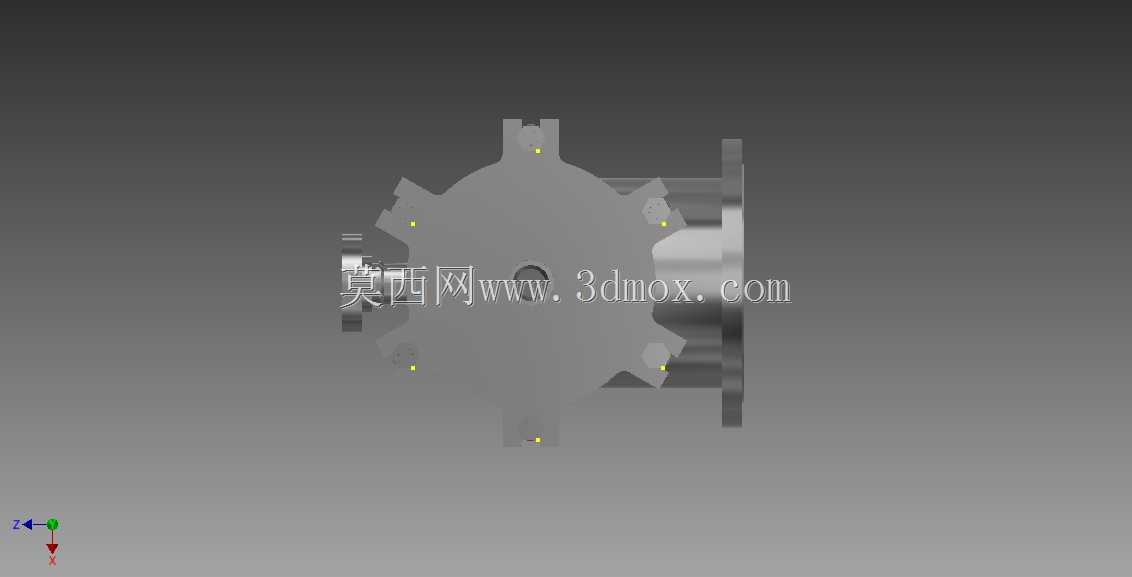

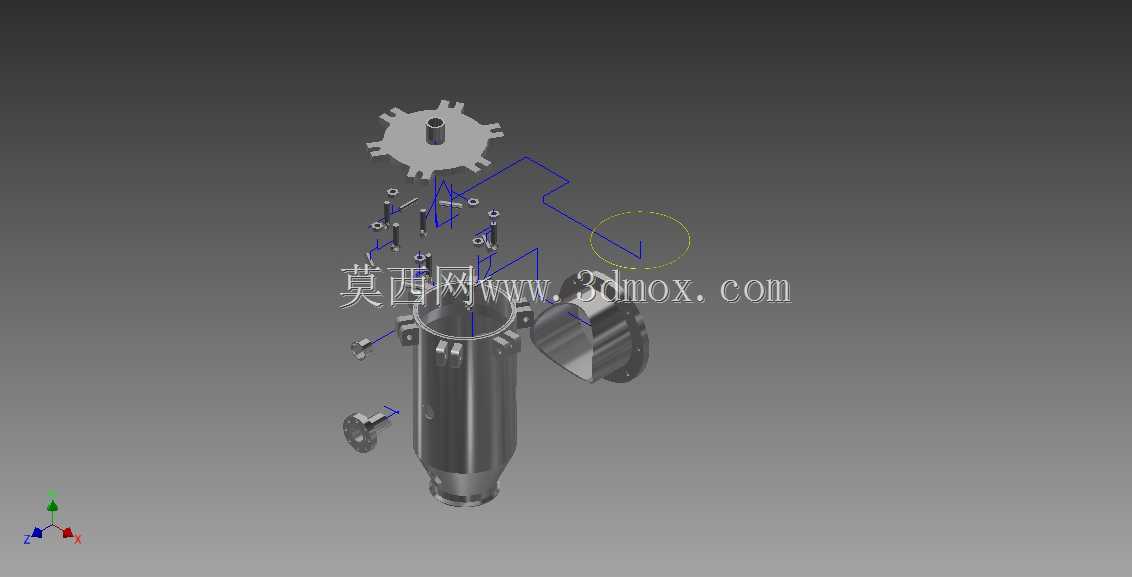

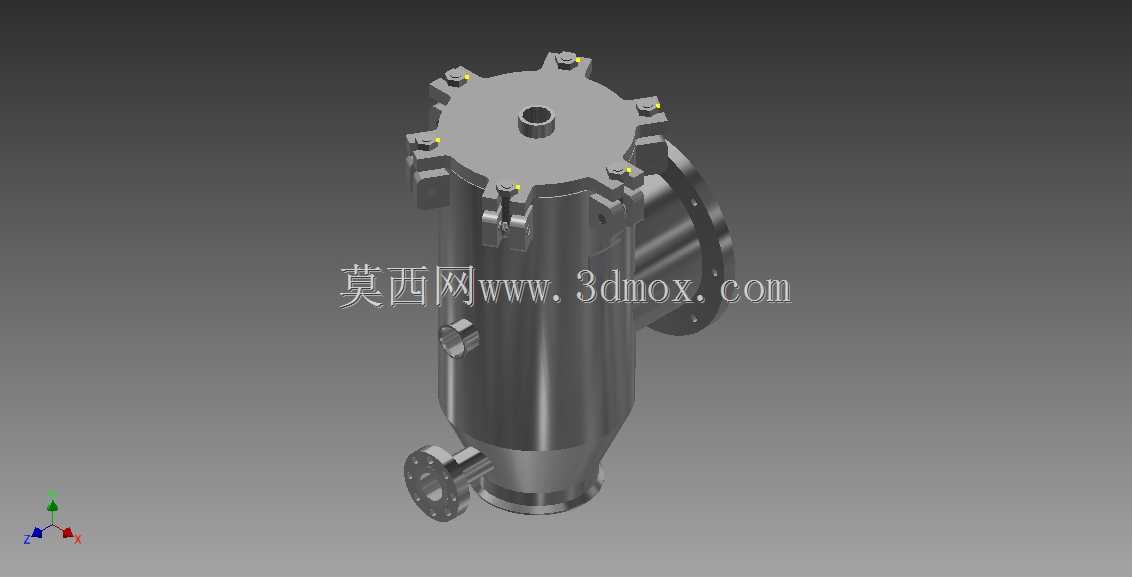

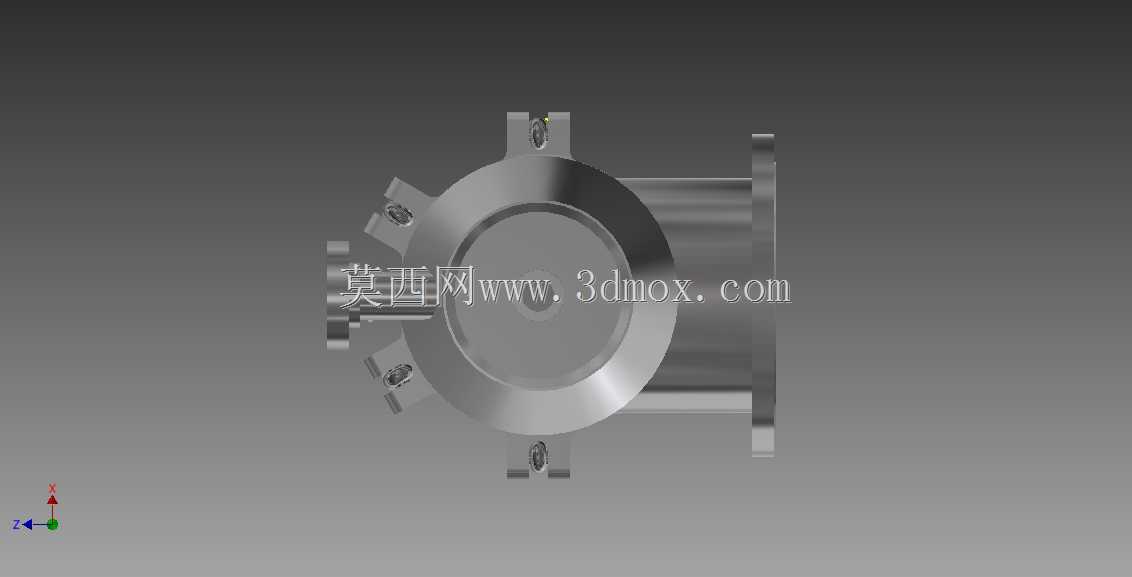

  从结构设计逻辑来看,设备整体采用三段式组合结构,上部为快开式封头组件,周向均匀布置的吊环螺栓结构,可在不拆卸主体管路的情况下快速开启封头,完成内部滤元的更换、清理作业,相比法兰螺栓全周紧固的结构,能减少60%以上的拆装操作时间,适配需要频繁更换滤材的连续生产工况;中部为直筒承压段,筒体采用等壁厚卷制焊接结构,侧壁设置的带颈对焊法兰接口为介质进料口,法兰端面加工有密封水线,可适配凹凸面、突面等多种密封形式的管路连接,法兰的螺栓孔位置度公差控制在0.2mm以内,保证现场安装时管路对接无强制装配应力,避免长期运行中焊缝处出现疲劳开裂。筒体下部采用锥段过渡结构,锥角设计为60度,既可以保证过滤后的介质快速向底部出料口汇集,避免介质在筒体内壁残留形成滞留区,也能控制锥段的轴向高度,压缩设备整体安装空间,锥段与直筒段的连接位置采用圆滑过渡焊接,焊后进行内表面抛光处理,减少介质挂壁的可能,对于有洁净要求的工况,内表面粗糙度可达到Ra0.8以下,满足卫生级生产要求。

  设备的安装边界设计充分考虑了现场运维需求,筒体上部对称布置的两个支耳结构,可直接搭装在钢架平台的预留开孔处,不需要额外制作整体包覆式支架,支耳的承载面经过铣平处理,与平台支撑梁的接触面积满足满水载荷下的压强要求,避免长期承重出现支耳变形;设备整体的轴向尺寸控制在常规厂房层高的适配范围内,顶部封头开启后所需的上部操作空间预留1.2米即可满足滤元抽出需求,不需要额外抬高厂房设计。在承压性能设计上,筒体壁厚经过薄膜应力计算校核,可承受1.6MPa的工作压力,焊接接头全部进行射线探伤检测,消除未焊透、气孔等焊接缺陷,快开封头处设置安全联锁结构,当设备内部带压时无法开启封头,避免误操作带来的安全风险。

  流道设计上,介质从侧壁法兰进入筒体后,会沿筒体内壁形成旋流,大颗粒杂质在离心力作用下先沉降到锥段底部,减少滤元的表层堵塞负荷,介质穿过滤元完成精过滤后,从底部的出料口排出,这种流道设计相比底部进料的结构,能延长滤元的单次使用周期,降低运维频次。设备的所有外露金属部件都做了钝化处理,避免长期接触水汽、腐蚀性介质出现锈蚀,对于有保温需求的工况,直筒段和锥段的外壁预留了保温层安装空间,可直接包覆岩棉、聚氨酯等保温材料,不需要额外焊接保温钉,减少现场施工工作量。
