双联单管集成式液压控制阀组结构

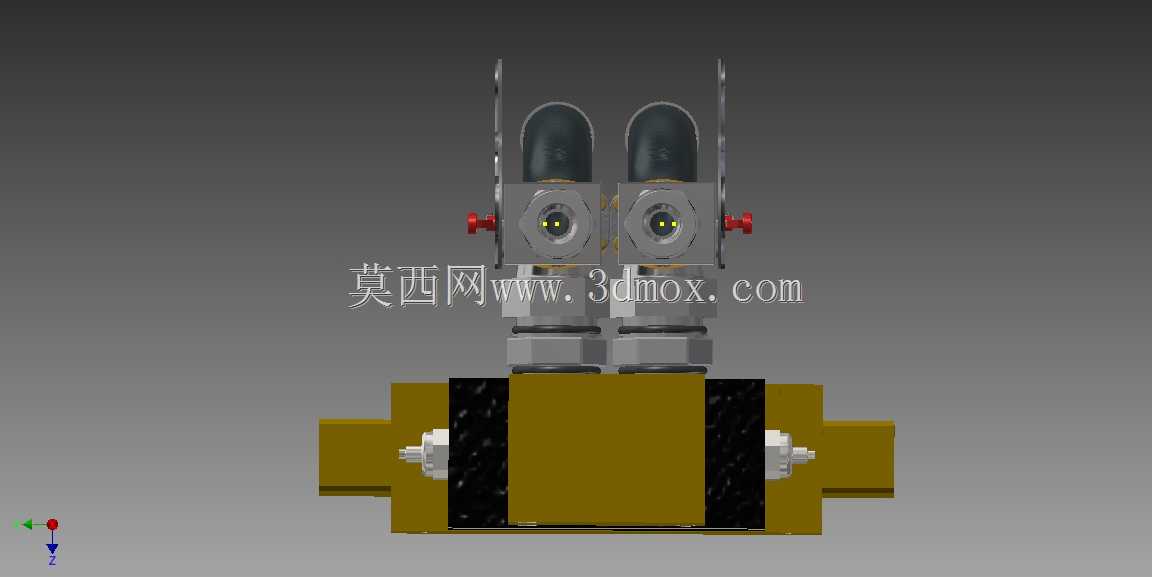

　　这套阀组结构主要面向中小流量液压回路的集中控制场景，常见于小型工程机械的执行机构控制单元、机床液压站的支路调节模块、小型液压机具的动力分配节点，区别于分散式单阀安装的布局，集成式的阀块设计能够大幅缩减管路连接点，降低液压系统的泄漏风险，同时压缩整体安装占用空间，减少管路沿程压力损失。从结构布局来看，下部的集成阀块采用矩形锻造基材加工，两侧预留外螺纹管路接口，接口端面加工密封槽适配O型圈硬密封结构，可直接与系统供油、回油及执行机构管路对接，无需额外过渡接头。阀块上部采用并列双阀安装位，两个单管控制阀的安装基面与阀块上表面的油道孔精准对位，每个控制阀配置手动调节旋钮，旋钮外侧设置红色锁紧手柄，调节完成后可锁定开度，

　　避免设备运行过程中因振动导致开度漂移。阀组上部的两个控制单元各自对应独立的输出油路，可分别控制两条独立液压支路的通断与流量调节，适合同一动力源下两个执行机构的独立动作控制，比如小型设备的双油缸同步或独立动作场景。设计过程中优先考虑了安装边界的兼容性，阀块底部预留标准安装孔位，可直接固定在设备安装面板或液压站阀组安装架上，安装孔的孔距符合通用液压阀组的安装尺寸规范，能够直接替换同规格的传统分散阀组，无需改动原有安装基座的开孔位置。阀组的油道设计采用内部钻孔成型，避免了外部管路的弯折与接头冗余，内部油道的转角处做了圆弧过渡处理，减少液压油流动过程中的紊流与局部压力损失，同时降低油液冲刷带来的气蚀风险，延长阀组的使用寿命。

　　每个控制阀的顶部设置防护端盖，端盖采用耐油橡胶材质，能够阻挡车间环境中的粉尘、切削液等杂质进入阀杆配合间隙，避免阀芯卡滞故障。阀块表面做了镀彩锌防锈处理，能够适应车间潮湿、有少量切削液飞溅的工作环境，表面镀层的厚度满足液压元件的防腐蚀要求，长期使用不会出现镀层脱落导致的油液污染问题。在实际选型适配过程中，该阀组的接口通径适配中小流量的液压回路，能够满足额定压力范围内的支路调节需求，手动调节的操作方式不需要额外配置电控线路，适合没有电控配置的简易液压设备，或者作为应急手动调节单元集成在电控液压回路中，在电控系统故障时可通过手动操作实现设备的应急动作，避免设备卡滞在危险工位。阀组的整体结构做了等强度设计，阀块的壁厚经过计算验证，

　　能够承受系统额定压力下的交变载荷，不会出现阀块开裂或变形问题，两个控制阀与阀块的连接采用螺栓紧固，螺栓的预紧力矩符合液压元件安装的规范要求，保证结合面的密封压力均匀，避免局部密封失效导致的内泄或外泄。从维护角度来看，这种集成式结构的拆卸维护更为便捷，单个控制阀出现故障时可单独拆卸更换，不需要拆解整个阀组的管路连接，大幅缩短设备的停机维护时间，阀块上的油道设计没有冗余的死角，换油或维护时能够将阀组内的残留油液完全排空，避免旧油残留污染新注入的液压油。
