集成式流体控制致动连接阀组结构

　　在工业流体管路控制系统里，这类集成阀组常被部署在需要多通路同步启闭控制的工位，比如化工介质输送支路、生产车间气动动力分配节点、液压工作站的执行端控制回路，替代传统零散安装的单阀加管路拼接结构，减少管路接头数量，降低介质泄漏的风险点。从结构设计逻辑来看，该阀组采用块状集成式阀体作为主体承载结构，所有流道直接在阀块内部加工成型，不需要额外外接跨接管路，既压缩了整体安装占用空间，也能减少流道弯折带来的介质压力损失，提升流体输送的效率。阀块上预留的致动器安装位采用同轴定位设计，致动单元与阀芯的连接部位设置了定位销孔与密封槽，安装时不需要额外调整同轴度，直接通过紧固件锁紧即可保证阀芯动作的同轴度，避免偏磨导致的密封失效问题。

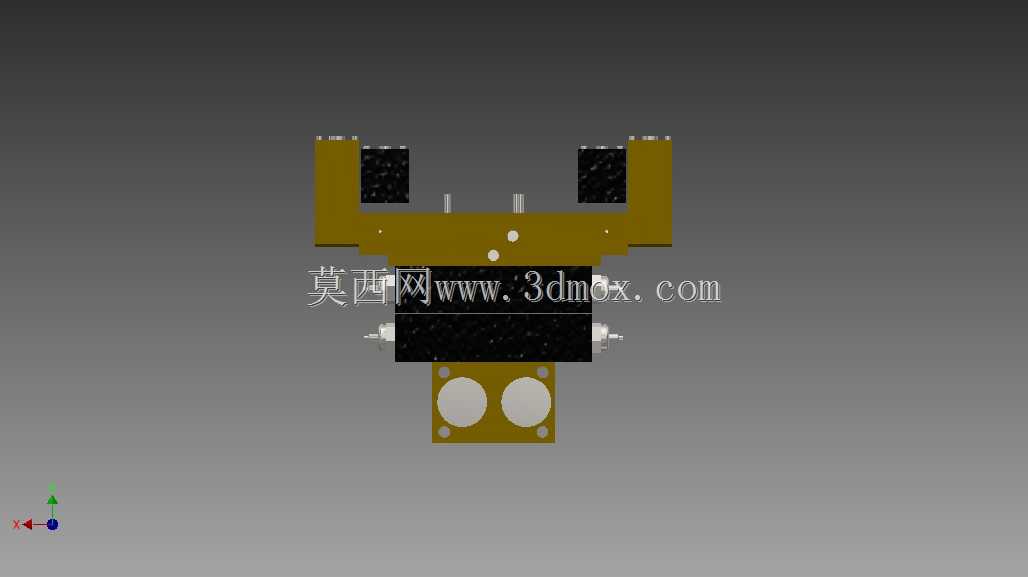

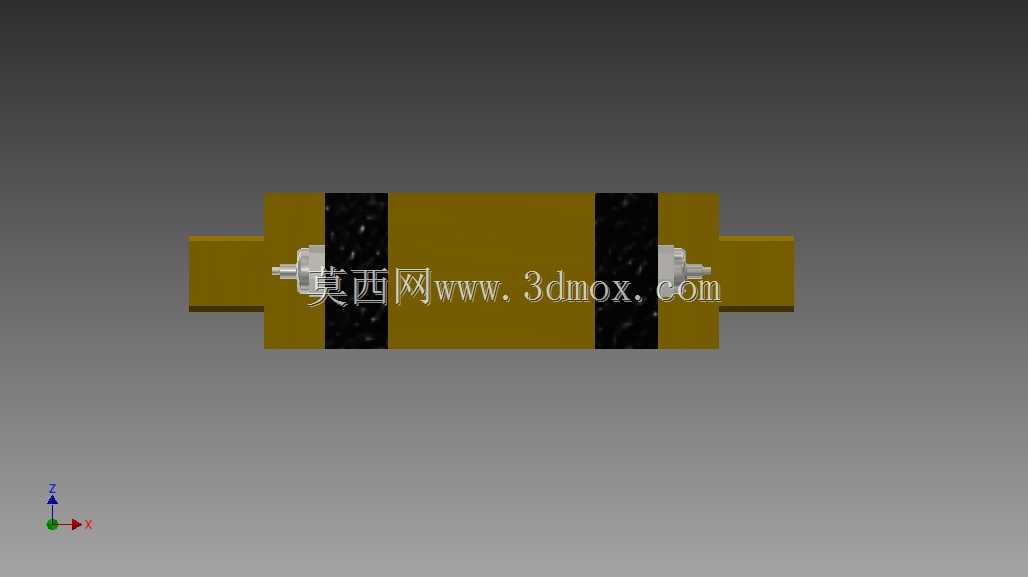

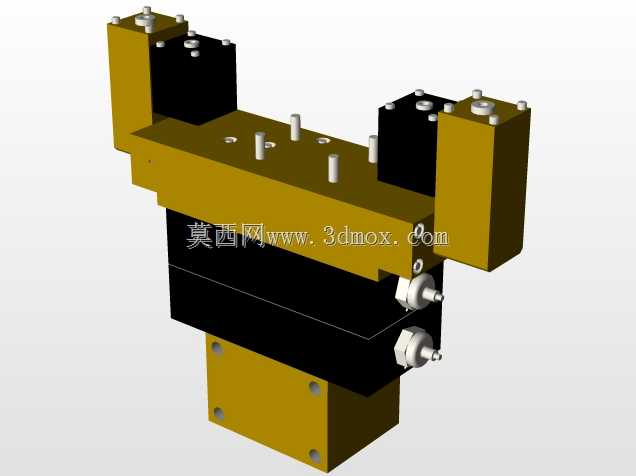

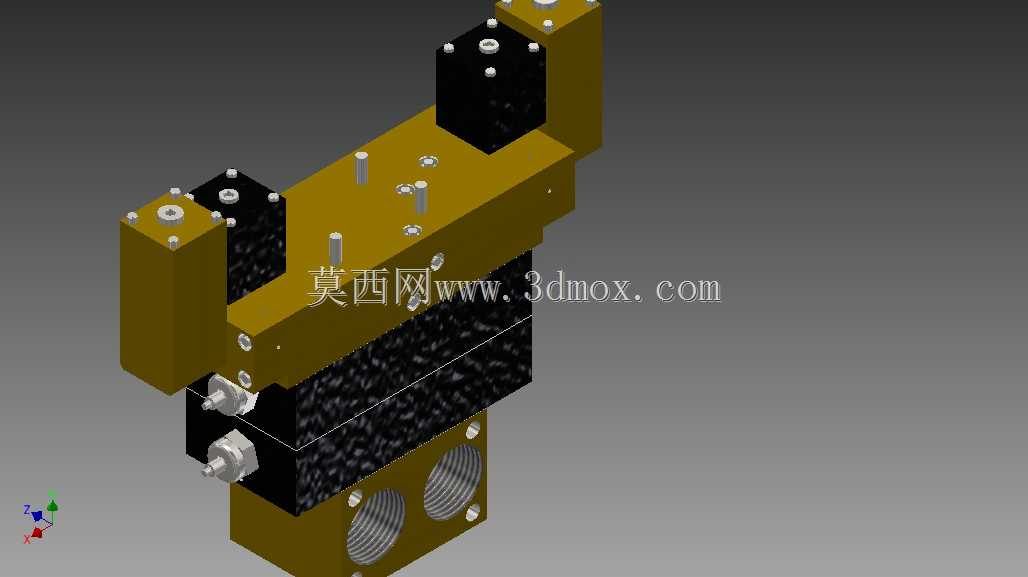

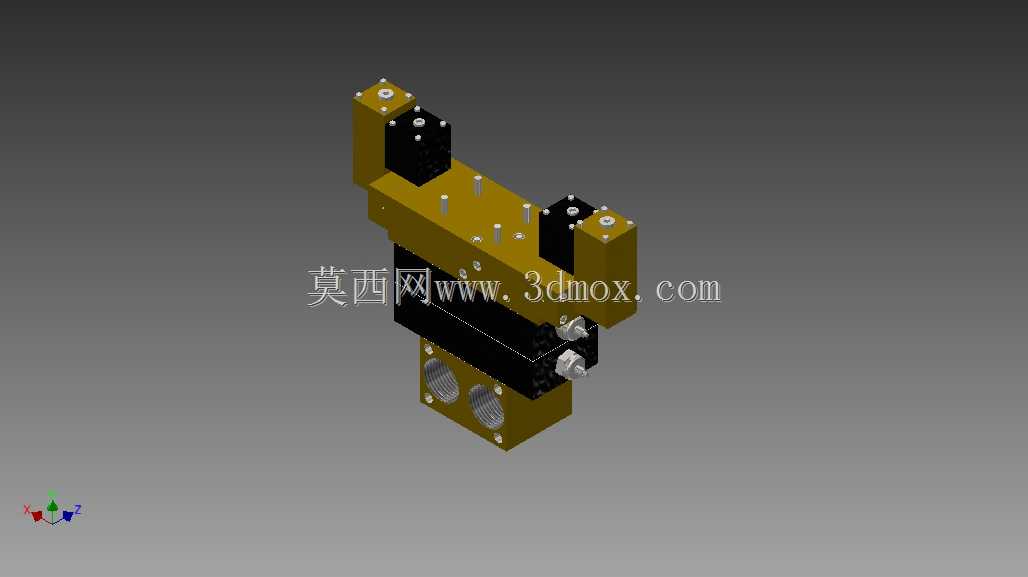

　　从实际功能层面看，该阀组的核心作用是承接控制信号，通过配套的致动器驱动内部阀芯动作，实现对应管路通路的打开与关闭动作，可同时控制多路流体的通断状态，适配不同工况下的流体切换需求。阀体侧面的两个带内螺纹的接口为管路连接端，采用标准管螺纹设计，可直接与同规格的工业管路对接，接口端面预留了密封垫安装槽，安装时搭配对应材质的密封垫片即可满足不同压力等级的密封要求，不需要额外加工密封结构。阀组上部的多个柱状凸起为致动器的阀芯导向柱，表面做了硬化处理，降低长期往复动作带来的磨损量，延长阀组的整体使用寿命。

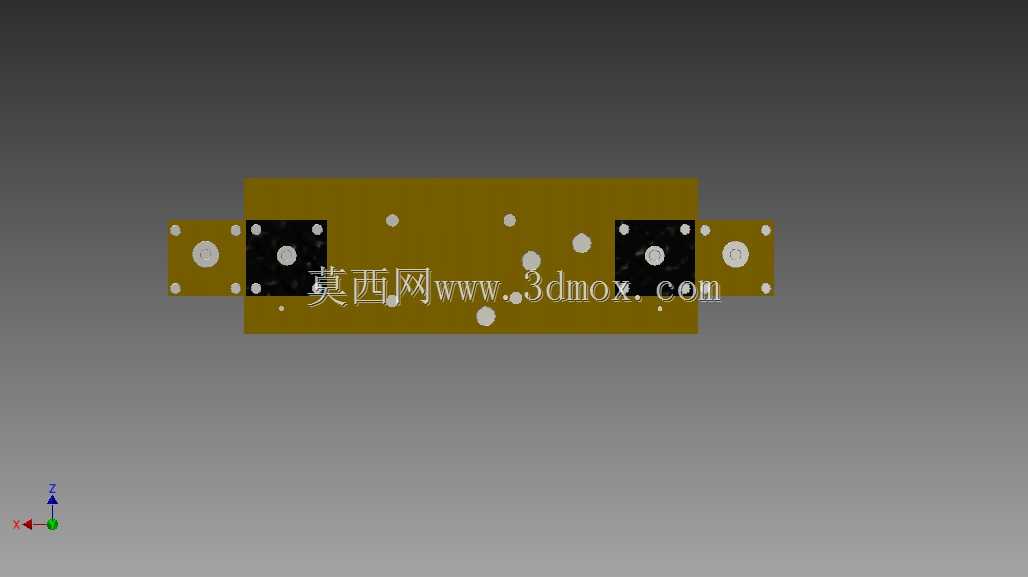

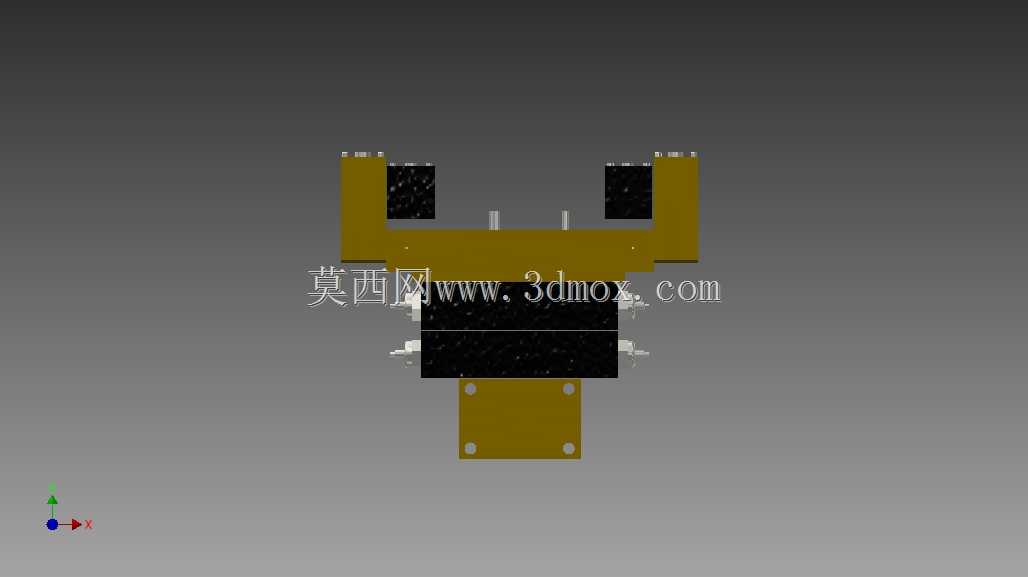

　　在安装边界设计上，阀组整体采用长方体规整结构，安装基面为阀块底部的精加工平面，平面度控制在安装要求范围内，可直接贴合安装在设备的阀组安装板上，四周预留的安装孔位采用对称布局，适配不同方向的安装固定需求，不需要额外制作转接安装板。设计过程中充分考虑了致动器动作的空间预留，阀块上部致动器安装位周边预留了足够的接线与维护空间，后期检修时不需要拆卸整个阀组，即可单独更换上部的致动单元，降低维护的时间成本。流道设计时采用了大圆角过渡结构，避免介质内的杂质在流道拐角处堆积造成堵塞，同时也能降低高速流体通过时产生的流道噪音，适配对噪音控制有要求的车间安装场景。

　　针对不同的输送介质特性，阀块的材质选型可根据实际工况调整，比如输送普通压缩空气时可采用铝合金材质降低整体重量，输送腐蚀性化工介质时可更换为不锈钢材质提升耐蚀性能，密封件也可对应适配丁腈橡胶、氟橡胶等不同材质，满足-20℃到120℃区间的工作温度需求。阀组的动作响应速度经过结构优化，致动器的动力输出直接作用在阀芯上，没有中间传动环节，阀芯的行程控制在合理范围内，既保证通流面积满足流量要求，也能缩短动作响应时间，适配需要快速通断的控制场景。在实际选型应用时，可根据管路的流量需求选择对应通径的阀组规格，不需要改动外部安装尺寸，即可实现同安装位不同流量等级的阀组替换，降低设备改造成本。
