轧机与车床用机械师千斤顶结构

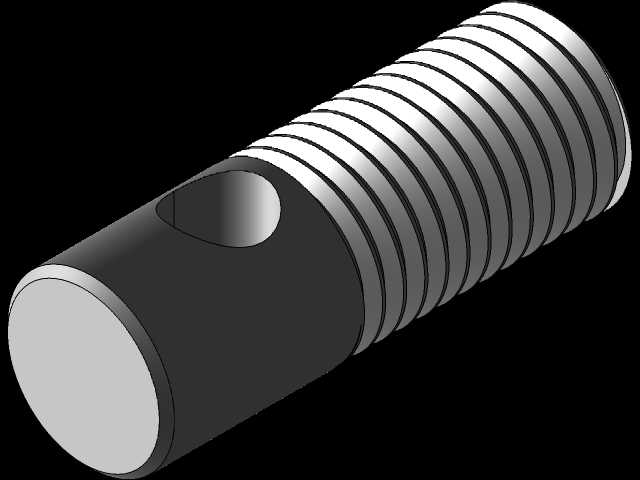

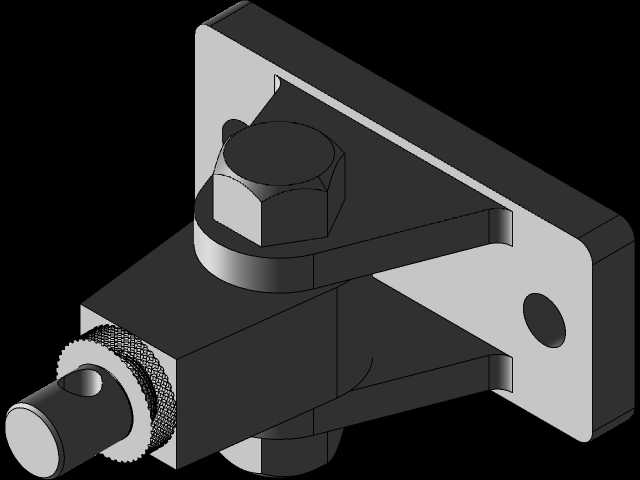

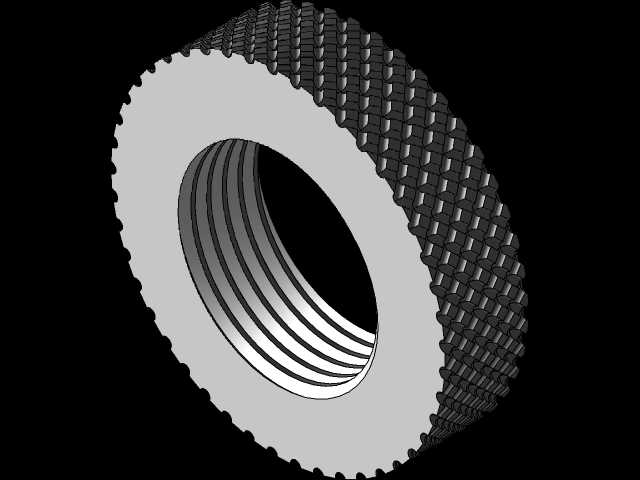

　　在轧机设备的现场检修与工装搭建场景里，这类手动顶升支撑构件的使用频率一直很高，很多一线装配钳工在处理轧辊辅助对位、导卫装置临时支撑的时候，不会选择大吨位的重型液压千斤顶，反而更偏好这类结构紧凑的机械式顶升构件，核心原因就是它的支撑刚性足够，没有液压元件的泄压风险，长时间承重时的位置保持性远优于同吨位的小型液压工具。从结构设计逻辑来看，这个构件采用了梯形丝杠的传动副，配合带防滑孔的顶部顶升柱，顶升过程中可以通过插入撬杆来实现手动微调，每一次旋动的进给量可以控制在0.1毫米级，完全能满足轧机装配时的对位精度要求。侧面的操作旋钮做了加大的滚花处理，戴劳保手套操作时也不会出现打滑的问题，旋钮和丝杠的连接位置做了防脱卡槽设计，

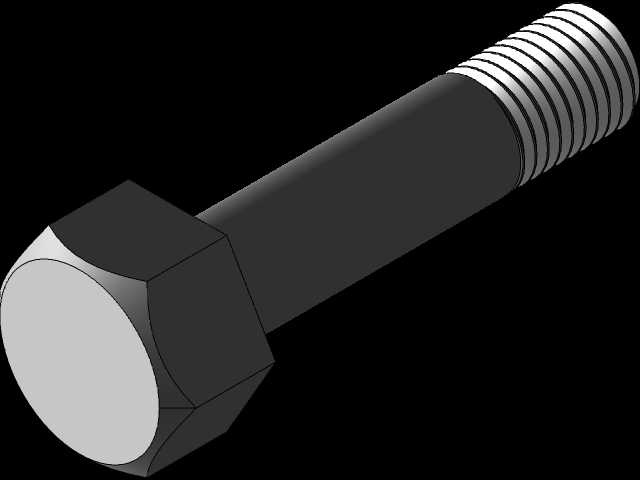

　　即使顶升行程走到最大限位，也不会出现丝杠旋出脱落的安全隐患。底座部分采用了带安装孔的L型支撑结构，两个沉头安装孔可以直接通过T型螺栓固定在车床床面的T型槽上，或者固定在轧机操作侧的预装平台上，安装边界的设计充分考虑了现场工装的通用固定需求，底座的底面做了0.02毫米的平面度加工要求，固定之后不会因为顶升受力出现底座翘曲的问题。很多人会把这类构件和普通的机用千斤顶混淆，实际上它的顶升柱侧面做了防转平面设计，和上部的导向套配合之后，顶升过程中顶部的支撑头不会出现跟转的问题，在支撑不规则铸件的时候，这个设计能避免支撑过程中工件移位，这也是它能适配车床不规则铸件装夹找平的核心原因。在车床加工异形铸件的场景里，工件通过卡盘夹持之后，

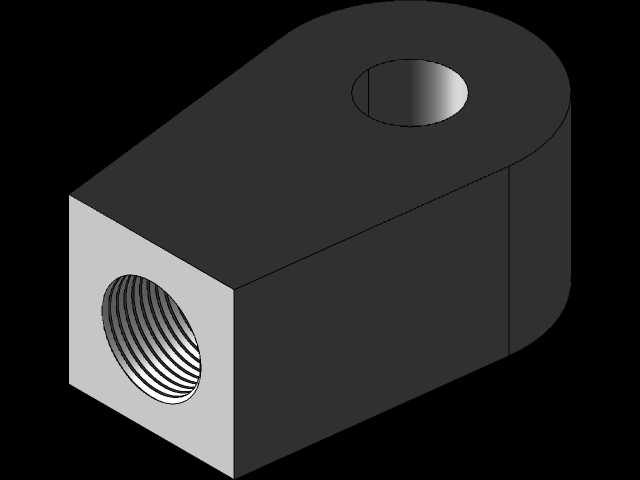

　　悬伸较长的位置往往需要额外的辅助支撑，这时候把这个千斤顶固定在床面的合适位置，调整顶升高度贴紧工件的毛坯面，就能大幅降低加工过程中的工件振颤，提升切削参数的上限，尤其是在车削铸铁类异形铸件的时候，辅助支撑的刚性直接决定了最终的加工表面质量。从结构的受力路径来看，顶升力通过丝杠传递到底座的加强筋位置，底座的两个立板之间做了圆弧过渡的加强结构，避免应力集中导致的底座开裂，丝杠的螺母部分采用了锡青铜材质，embedded在粉色的主体支撑座内部，既保证了传动的耐磨性，又能在长时间承重的时候减少螺纹副的磨损，日常维护只需要定期在螺纹位置涂抹少量锂基脂就能满足长期使用的要求。顶部的顶升柱采用了淬火处理，表面硬度达到HRC45以上，支撑工件的时候不会因为局部压力过大出现顶痕或者凹陷，顶升柱顶端的横向通孔既可以用来插入撬杆做快速大行程调整，也可以在需要的时候穿入销杆连接定制的支撑头，适配V型块、弧形压块等不同的支撑附件，拓展使用场景。在轧机现场的实际使用中，这类构件还经常被用来配合百分表做轧辊间隙的微调，因为它的微调精度足够，调整到位之后可以通过侧面的锁紧旋钮把丝杠位置锁死，避免设备运行过程中因为振动导致支撑位置偏移，锁紧结构采用了侧向顶丝的设计，锁紧力直接作用在丝杠的防转平面上，不会损伤丝杠的传动螺纹，长期使用也不会影响微调的手感。整个构件的外形尺寸控制得非常紧凑，底座的横向宽度不超过120毫米，纵向长度不超过150毫米，

　　在工装平台或者车床床面上布置的时候不会占用过多的操作空间，即使是在空间局促的轧机机架内部，也能顺利放置完成支撑作业。和普通的螺旋千斤顶不同，它的整体高度更低，最小收缩高度控制在80毫米左右，最大顶升行程可以达到60毫米，刚好覆盖了现场大部分工装调整、工件支撑的行程需求，不需要额外加装垫块就能满足使用要求。在三维建模的过程中，所有配合面的公差都按照IT7级的精度做了设定，导向套和主体座的配合采用了H7/k6的过渡配合，保证导向精度的同时不会出现装配卡滞，丝杠和铜螺母的配合采用了H8/e7的间隙配合，兼顾传动效率和螺纹副的自锁性能，即使承受额定载荷也不会出现自动回落的问题。很多新手结构设计人员在做这类小型工装设计的时候，往往会忽略底座的安装孔位置和现场T型槽的尺寸匹配，这个模型里的安装孔中心距按照通用车床和工装平台的T型槽间距做了适配，孔的大小可以适配M12的T型螺栓，拿到生产现场不需要额外打孔修配就能直接安装使用，这也是这类成熟工装结构的设计细节优势。
