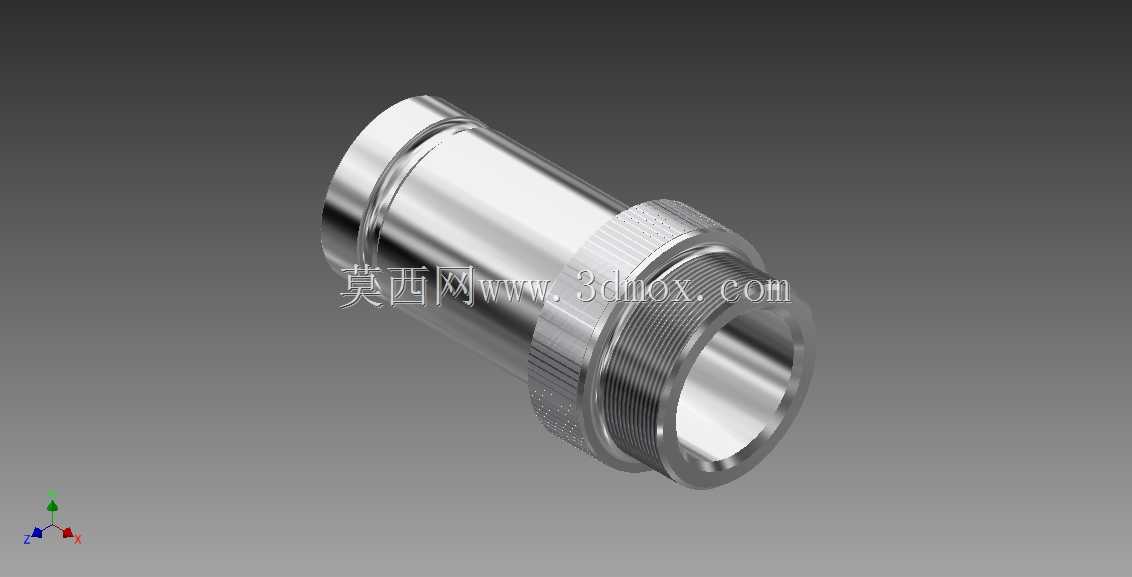

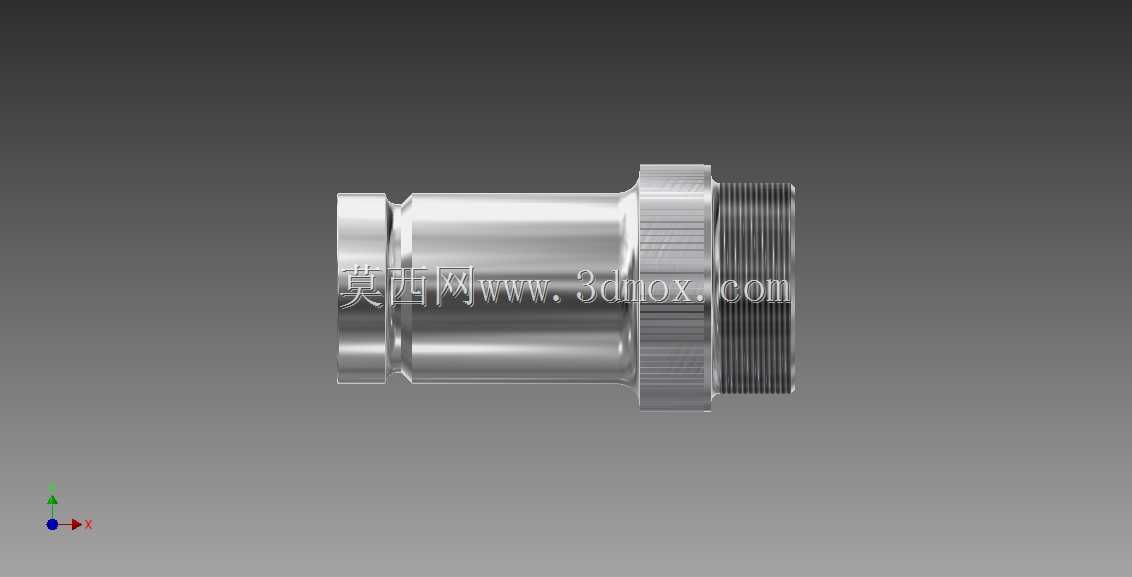

NPFT外螺纹液压管路快插接头结构

　　在液压系统、气动传输、流体输送管路的布设场景里，这类外螺纹接头是管路对接环节里最常用的基础连接件，日常设备运维、产线管路改造、非标设备组装的环节里，经常会用到这类结构来实现硬质管路与软质油管、气管的快速对接，不需要额外做焊接或者扩口工序，就能保证管路连接后的密封可靠性，降低现场装配的作业难度。从结构设计的角度看，这个接头的一端采用NPFT外螺纹结构，这类螺纹属于干密封型管螺纹，螺纹副本身就具备密封能力，对接时不需要额外缠绕生料带或者加装密封垫片，就能在中低压的流体传输场景下实现可靠密封，避免管路内的液压油、压缩空气或者其他传输介质出现渗漏问题；另一端是快插式的竹节式倒刺结构，表面做了多道环形的止退凸棱，

　　当橡胶或者聚氨酯材质的软管套入这端之后，凸棱会嵌入软管内壁，配合外部的喉箍锁紧之后，哪怕管路内存在脉冲压力，也不会出现软管脱落的问题。接头中段设计了滚花的六角拧动结构，这个结构是给现场装配预留的施力位置，不需要使用大号的活动扳手，用普通的开口扳手甚至手拧就能完成螺纹端的对接预紧，滚花的表面处理也能增加手部或者扳手接触时的摩擦力，避免装配过程中出现打滑的问题，尤其是在设备内部空间狭窄、扳手操作空间受限的场景下，这个结构能大幅提升装配的效率。从外形尺寸和安装边界来看，这个接头的整体轴向长度控制在紧凑范围内，安装时螺纹端拧入对应内螺纹接口的深度符合常规管螺纹的啮合长度要求，不会因为拧入过深顶坏阀块或者泵体的内部流道，

　　也不会因为拧入深度不足导致螺纹啮合齿数不够，出现承压后螺纹滑牙脱出的问题；接头的最大外径集中在中段的拧动位置，周边预留的扳手操作空间只需要比六角对边尺寸大10mm左右就能完成装配，适合在阀组集成块、泵组进出口、气缸气口这类安装空间紧凑的位置使用。实际应用中，这类接头经常会用在机床的液压润滑管路、自动化设备的气动控制回路、小型工程机械的燃油输送管路里，不同的应用场景下对接头的材质会有不同的要求，常规场景用镀锌碳钢材质就能满足强度和防锈的需求，有腐蚀介质的场景则会换成304或者316不锈钢材质，但整体的结构尺寸是通用互换的，不需要针对不同材质重新做结构设计。建模的时候要注意几个关键的尺寸公差：

　　外螺纹的中径公差要符合干密封管螺纹的标准要求，公差过大会导致螺纹拧入过松出现渗漏，公差过小则会出现拧不动甚至螺纹咬死的问题；快插端的倒刺凸棱外径要比适配软管的内径大1到2mm，保证软管套入之后有足够的抱紧力，同时凸棱的边缘要做小圆角处理，避免套入软管的时候割伤软管内壁，造成软管后期开裂漏液；中段的六角结构对边尺寸要符合标准紧固件的尺寸系列，保证市面上常规的扳手都能适配，不需要定制专用的装配工具。另外接头的内部流道要做等径设计，避免流道截面突变造成流体阻力增大，尤其是在液压回路里，流道突变会造成局部的压力损失，还容易在变径位置产生涡流，长期使用会造成接头内壁的气蚀损坏，缩短接头的使用寿命。接头的所有外露棱边都要做去毛刺处理，尤其是螺纹的起始端和快插端的入口位置，避免装配的时候划伤操作人员的手部，也避免毛刺脱落进入管路内部，造成阀件或者泵体的卡滞故障。在做管路布局设计的时候，选用这类接头要提前核算管路的工作压力，NPFT螺纹的接头常规承压范围在1.6MPa到2.5MPa之间，适合中低压的流体传输场景，如果是高压液压系统则需要选用更高强度的接头结构，但常规的气动回路、低压润滑回路、冷却水回路里，这个结构的接头完全能满足使用要求，而且装配效率比传统的扩口式接头、焊接式接头高很多，后期维护的时候拆卸也更方便，不需要做切割或者焊接作业，就能快速更换损坏的管路段。
