格构式单柱风篱支撑塔架三维设计

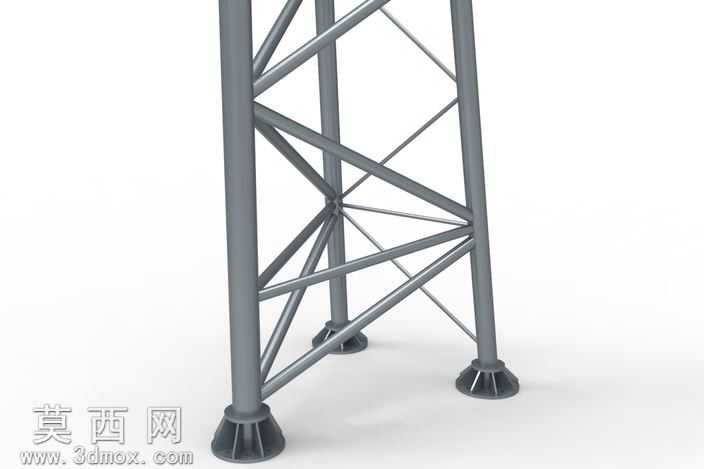

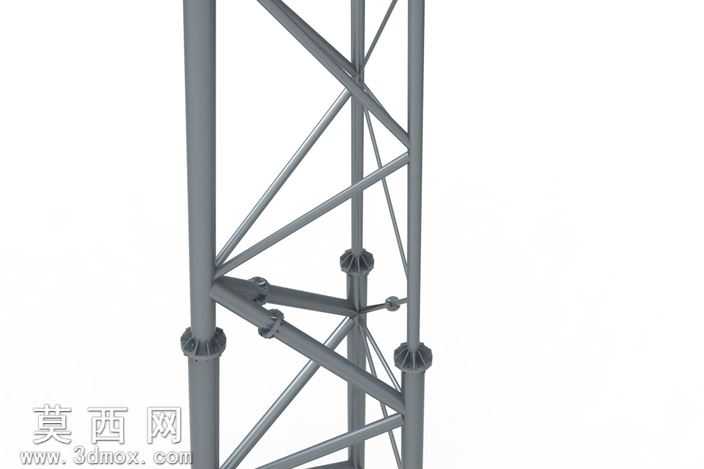

本作品为格构式单柱风篱支撑塔架的三维建模成果，建模过程以真实工程类塔架的结构逻辑为核心依据，采用自底向上的建模思路完成整体搭建。首先进行基准体系搭建，在三维建模环境中确立塔架的垂直中心轴线，根据塔架的总高度、底部支撑跨距、顶部收束尺寸设定全局基准面与基准轴，为后续构件定位提供精准参照。主体弦杆建模阶段，根据塔架的变径倾斜角度，绘制四条主弦杆的空间扫掠路径，采用等边角钢的标准截面轮廓沿路径扫掠生成主弦杆实体，建模过程中严格控制弦杆的倾斜角度一致性，保证四条主弦杆在空间中对称分布，形成稳定的锥形单柱主体轮廓。腹杆体系建模阶段，按照桁架结构的受力排布规律，在相邻主弦杆之间依次布置水平横腹杆与交叉斜腹杆，横腹杆采用等边角钢截面，在每一档标准节距位置垂直于中心轴线布置，连接同高度的相邻主弦杆；斜腹杆采用更小规格的等边角钢截面，沿相邻横腹杆之间的对角线方向交叉布置，与主弦杆、横腹杆形成稳定的三角形受力单元，所有腹杆与弦杆的连接位置均做贴合处理，保证构件之间无错位、无间隙，还原真实钢结构的节点衔接状态。底部支撑结构建模阶段，在塔架最下端设计向外延伸的支撑脚，每个支撑脚底部配置圆形承重底座，底座上预留螺栓安装孔位，用于塔架与地面基础的锚固连接，支撑脚与主弦杆之间增设加劲肋板，强化底部节点的结构强度，避免应力集中。顶部连接结构建模阶段，在塔架顶端设置安装法兰盘，法兰盘上均匀布置连接螺栓孔，用于风篱构件的顶部固定，法兰盘与主弦杆之间同样设置加劲板，保证顶部承载的稳定性。材质与渲染处理阶段，为所有钢结构构件赋予哑光银灰色金属材质，调整材质的粗糙度、反光度参数还原热轧钢材的真实质感，对底座、法兰盘等机加工部位赋予略高的反光度，区分轧制型材与机加工件的视觉差异；场景中添加柔和的环境光与定向主光源，投射柔和阴影凸显塔架的空间桁架层次，渲染视角选取斜45度侧视角度，完整展现塔架从底部支撑到顶部安装位的整体结构形态，清晰呈现格构结构的通透受力特征。整个建模过程严格遵循钢结构塔架的工程设计规范，所有构件的尺寸比例、连接逻辑均符合实际工程应用要求，模型无多余几何特征，结构层级清晰，可用于结构展示、工程教学参考等场景。
