活塞组件装配托投自动化设备结构

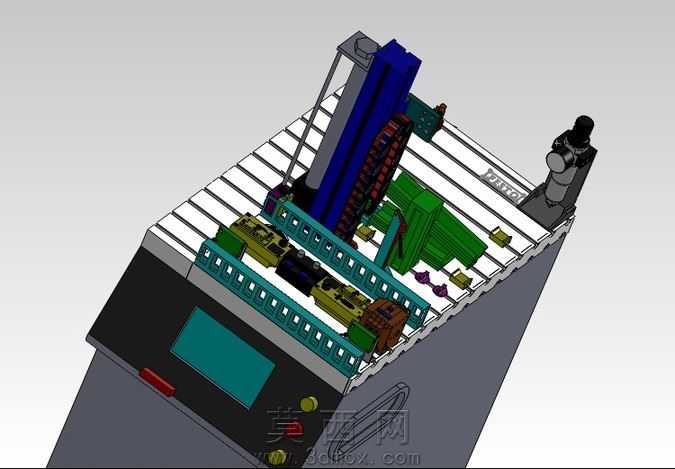

本作品为活塞组件装配托投类自动化设备的三维建模成果，整体采用SolidWorks完成全参数化建模，各零部件间保留完整的装配约束关系，可直接用于结构干涉校验、运动仿真与工程图导出。建模过程中严格遵循机械设计通用规范，对设备的承载底座、型材框架、竖向驱动模组、多工位载具、定位夹具、执行组件等核心结构均做了精细化还原：底座采用钣金折弯加焊接的结构形式建模，赋予哑光黑磨砂金属材质，表面预留触控屏、操作按钮的安装开孔，开孔位置与内部电控安装位完全对齐；上部框架采用标准工业铝型材搭建，型材端面、连接角件、T型螺栓的细节均完整呈现，赋予银白阳极氧化金属材质，还原铝型材特有的表面质感。竖向驱动模组部分分别还原了线性导轨、滚珠丝杠、伺服安装座、拖链槽的结构，其中导轨滑块、丝杠螺母的配合间隙按照实际选型参数设置，拖链内部预留了走线空腔，可模拟线缆随模组升降的弯折状态。多工位载具区域按照活塞组件的装配工序排布，每个载具的定位槽、夹紧块、避让缺口均对应活塞、连杆等零件的外形尺寸设计，载具下方设置了输送定位结构，可实现载具的步进式输送与精准停位。执行端组件包含了压装单元、检测单元的安装支架，支架上预留了标准传感器、执行器的安装孔位，孔位尺寸与常用工业配件的安装规格完全匹配。渲染阶段采用白模加工业灰的基础配色方案，对不同功能的零部件做了色彩区分：运动部件采用蓝、绿等辨识度较高的颜色，固定结构采用深灰、黑色，操作交互部件采用醒目的红色，既方便快速识别设备各部分功能，也能清晰呈现整体结构的层级关系。设计思路围绕活塞装配的自动化生产需求展开，整体结构兼顾了工位拓展性与维护便捷性，铝型材框架可根据工序需求灵活增减工位，各模组均采用模块化设计，可单独拆卸更换，无需拆解整体设备即可完成易损件的维护更换，建模时也对各模块的安装定位基准做了统一设置，保证后续改型时可快速替换对应模块，大幅缩短衍生设备的设计周期。
