霍纳迪台式渐进式弹药重装压力机结构

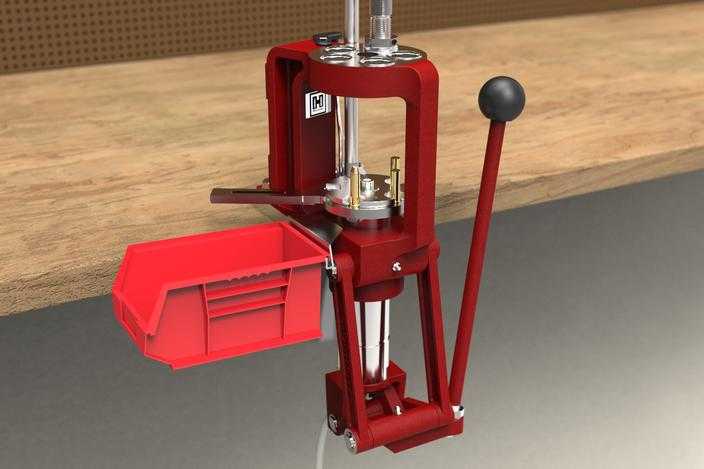

　　这款台式手动渐进式压力机主要面向民用弹药重装作业场景，是射击运动爱好者、小型弹药复装工坊的核心作业工装，区别于工业级大吨位压装设备，其设计核心围绕小吨位高精度手动操作、多工序连续作业的需求展开，整体采用桌台夹装式固定结构，无需复杂的地基安装，可直接固定在厚度30-60mm的木质或金属工作台边缘，安装占用台面尺寸约280mm*220mm，机身垂向高度约480mm，操作手柄展开时最大回转半径约260mm，预留的操作空间可满足单人坐姿作业的人机工程要求，不会出现操作干涉问题。设备核心采用5工位自动分度的转盘结构，配合专利的衬套锁紧系统，可在单次手柄下压的循环中完成弹壳定位、装药、弹头压入、口部收整等多道连续工序，

　　作业节拍可达每小时500发，转换工序时无需反复拆装定位工装，相比传统单工位压装设备，作业效率提升3倍以上，同时分度转盘的定位精度控制在0.02mm以内，可保证每发弹药的压装同轴度，避免出现弹头偏斜、装药深度不一致的问题，保障复装弹药的射击一致性。机身主体采用高强度铸铁一体铸造成型，关键受力部位做了加厚加强处理，可承受手动压装时最大15kN的压装力，长期使用不会出现机身形变问题；压装主轴采用镀铬光轴配合直线轴承导向，垂向运动的同轴度误差控制在0.01mm以内，压头行程约120mm，可适配不同长度的步枪弹、手枪弹复装需求；操作手柄采用球头防滑设计，力臂长度经过优化，手动操作时的施力比经过匹配，压装最大吨位时手柄操作力不超过180N，

　　单人可轻松完成全工序操作，无需额外助力装置。设备前端集成了成品接料槽，压装完成的弹药可自动滑入接料槽内，无需手动取件，避免操作过程中碰伤弹壳表面；侧面预留了标准附件安装位，可根据作业需求加装粉末计量器、弹头定位器、口部润滑装置等扩展工装，无需对机身进行二次加工。从设计思路来看，这款设备没有追求冗余的自动化功能，完全围绕手动复装作业的实际痛点优化：一是解决了传统单工位压力机反复更换工装、重复定位的效率问题，通过多工位分度实现工序连续流转；二是优化了夹装固定结构，无需打孔安装，可快速在不同工作台之间转移，适配家庭工坊、户外临时作业点的灵活使用需求；三是所有运动副都做了防尘处理，压装主轴部位加装了防尘毡圈，避免复装过程中的火药残渣、

　　金属碎屑进入导向间隙，长期使用也不会出现卡滞问题，日常维护仅需定期在导向部位涂抹少量润滑脂即可，维护成本极低。设备的压装力可通过手柄下压行程进行微调，适配不同弹种的压装力要求，比如手枪弹弹头压装力控制在3-5kN，步枪弹弹头压装力控制在8-12kN，操作时可通过手感清晰感知压装到位的节点，不会出现过压损坏弹壳的问题。转盘的锁紧机构采用弹性销定位，分度转动时会发出清晰的卡位反馈，操作人员无需目视即可确认工位切换到位，降低操作时的注意力负担。接料槽采用卡扣式固定，可快速拆卸清理，避免槽内堆积的金属碎屑划伤成品弹药表面。机身表面采用红色喷塑处理，不仅防锈耐磨损，在作业环境中辨识度较高，避免工具堆放时误碰设备。从结构建模的角度来看，这款设备的建模难点主要集中在分度转盘的间歇传动结构、主轴的导向配合结构、夹装机构的锁紧结构三个部分，建模时需要严格控制各运动部件的配合间隙，比如转盘与底座的配合间隙控制在0.01-0.03mm之间，既要保证转动灵活，又要避免压装时出现晃动；主轴与直线轴承的配合采用H7/g6的间隙配合，保证垂向运动顺畅无卡滞；夹装机构的丝杠采用梯形螺纹，自锁性能良好，夹装固定后不会因为压装时的反作用力出现松脱问题。
