四柱式冲压压具工装结构设计

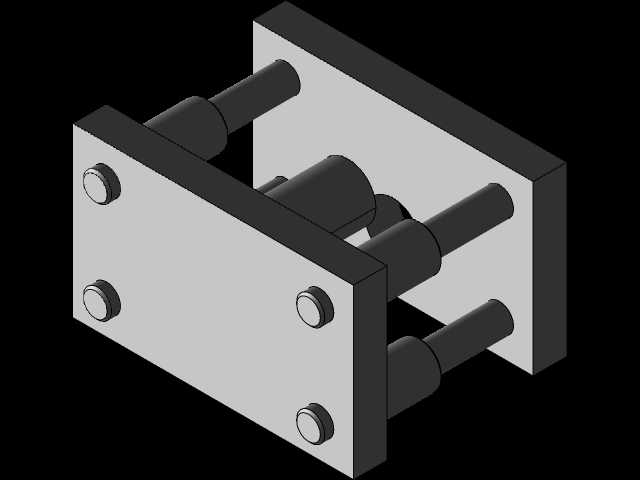

　　这套压具总成主要适配液压、气动及机械式压力机的批量钣金冲压作业场景，在汽车零部件钣金冲裁、家电外壳成型、五金配件压合等产线工位中，承担工件定位、冲压力传导、成型保压的核心作用，区别于单柱压装工装，四柱导向的结构形式能在大吨位冲压力输出时保持极高的运动平行度，避免冲头偏载造成的工件报废、模具刃口崩损问题。从结构设计逻辑来看，整套压具采用上下平行模板搭配四根等高导向立柱的经典布局，上模板为冲压力输入端，直接对接压力机滑块端面，模板上预留的四个安装槽位用于锁紧固定不同规格的冲压上模，可根据加工需求快速更换冲裁、压印、折弯等不同功能的上模组件，无需重新调校整体工装的平行度；下模板为工件承载端，中心开设的定位孔用于安装下模座或者工件定位销，

　　下模板底面做了平面度精磨处理，可直接贴合固定在压力机工作台的T型槽工位上，安装时仅需打表校验上下模板的平行度误差控制在0.02mm以内，即可满足常规钣金冲压的精度要求。四根导向立柱采用高碳铬轴承钢材质，表面做淬火硬化处理，硬度可达HRC58-62，配合上模板内的无油润滑导套，在上下模合模过程中能保证运动轨迹的直线度误差不超过0.01mm/100mm，即使在连续高速冲压的工况下，也不会出现导柱拉伤、卡滞的问题。在实际产线应用中，这类压具的适配场景覆盖0.5-6mm厚度的冷轧钢板、铝板、不锈钢板的冲压加工作业，当配套不同的模芯时，可完成落料、冲孔、压筋、铆合等多道冲压工序，相比单导柱的简易压装结构，四柱结构的抗偏载能力提升60%以上，

　　能有效降低连续冲压过程中因受力不均产生的废品率。设计过程中，上下模板的厚度经过受力仿真校核，在100吨额定冲压力下，模板的最大变形量控制在0.03mm以内，不会因为模板挠曲影响冲压件的尺寸精度；导柱的安装位置避开了上下模的安装区域，同时预留了足够的工件取放空间，操作人员在上下料时不会与导柱发生干涉，适配自动化机械手取放料的产线改造需求，导柱端部做了倒角导向处理，合模时即使上下模存在微小的位置偏差，也能通过导柱的导入段顺利合模，避免撞模风险。安装边界方面，整套压具的上下模板安装孔位按照通用压力机的滑块、工作台标准孔距设计，可直接适配市面主流的开式、闭式压力机安装，无需额外加工转接板；导柱的行程根据常规钣金冲压的开模高度设计，

　　开模后上下模之间的预留空间足够操作人员放置待加工工件、取出成型零件，同时预留了安装光电保护装置的安装位，可直接对接压力机的安全防护系统，满足冲压作业的安全规范要求。在长期连续作业的工况下，这类压具的维护成本极低，仅需定期在导柱表面涂抹润滑脂、检查导套的磨损量即可，当导套间隙超过0.1mm时，仅需更换导套配件就能恢复工装精度，无需整体更换整套压具，大幅降低产线的工装维护成本。对于小批量多品种的钣金加工场景，这套压具的通用化设计可减少不同冲压工序的工装准备时间，更换模芯的时间可控制在15分钟以内，能有效提升小批量订单的生产周转效率，避免为单一产品定制专用压具造成的成本浪费。
