光纤耦合高功率激光二极管结构设计

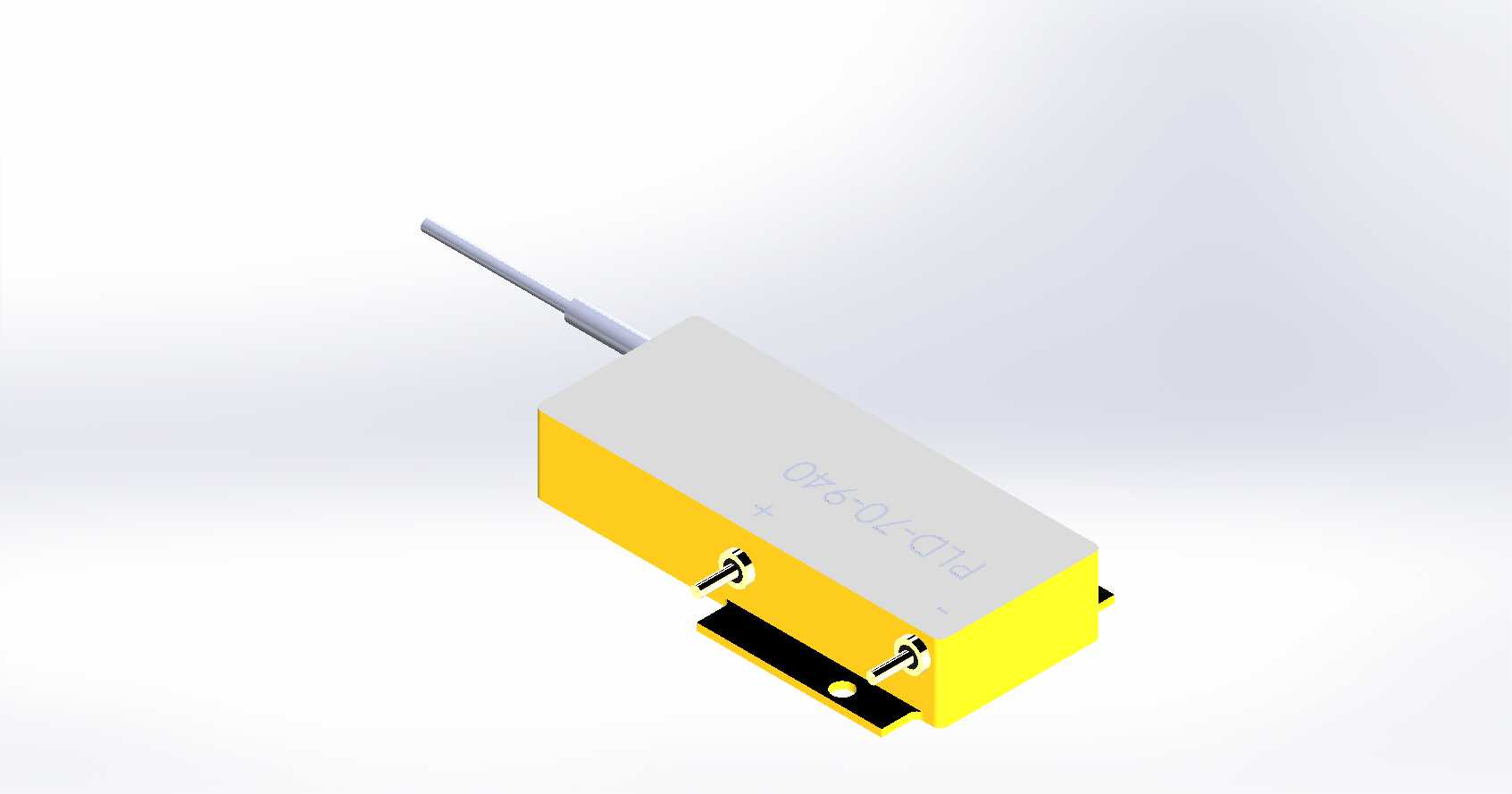

　　在工业激光加工装备的光路系统搭建中，光纤耦合型高功率激光二极管是核心的泵浦源与直接输出光源，这类器件的三维结构建模精度，直接影响后续光路装调效率、散热结构匹配度以及整机运行的长期稳定性。本次建模的60W级光纤耦合激光二极管，采用长方体金属壳体作为主体承载结构，壳体侧面预留两个对称的固定引脚位，底部设置带定位孔的安装凸台，适配工业标准的光学基板安装孔位，安装时可通过M2规格螺丝直接固定在水冷散热板上，安装面的平面度设计要求控制在0.02mm以内，保证壳体与散热面的充分接触，降低热阻。

　　从实际应用场景来看，这类器件广泛用于光纤激光器的泵浦源模块、小型激光焊接设备的直接输出光源、激光打标机的激发单元以及医疗激光设备的发生端，不同场景下对器件的安装姿态、光纤出线方向都有差异化要求，因此建模过程中特意将光纤输出端设计为可微调角度的出线结构，光纤护套与壳体衔接处做了阶梯式的应力释放槽，避免设备运行过程中振动拉扯导致光纤耦合偏移。壳体的主体尺寸控制在长45mm、宽25mm、高15mm的紧凑范围内，相较于同功率级的传统封装器件，体积缩小约22%，能够适配集成度更高的小型化激光装备内部安装空间，在多器件阵列排布的泵浦模块中，相邻器件的安装间隙可控制在3mm以内，大幅提升模块的空间利用率。

　　设计思路上，首先围绕散热需求进行壳体结构的拓扑优化，壳体采用高导热铝合金材质，侧壁厚度均匀设置为2.5mm，既保证足够的结构强度抵御装调过程中的外力磕碰，又能将芯片工作产生的热量快速传导至底部安装面。两个供电引脚从壳体侧下方引出，引脚间距为10mm，适配行业通用的接插件规格，引脚根部做了绝缘衬套的避让结构，避免高压击穿风险。光纤输出端从壳体短边侧居中引出，伸出的金属插芯长度为12mm，插芯外径为2.5mm，可直接适配标准的FC/PC光纤接头座，无需额外定制转接零件。

　　建模过程中对安装边界做了明确的尺寸约束：底部安装凸台的两个定位孔中心距为30mm，孔直径为2.2mm，沉头深度1.5mm，可容纳M2螺丝的沉头部分，保证安装后螺丝顶面不凸出于壳体底面；壳体顶部为平面结构，可粘贴温度传感器的测温探头，实时监测器件工作温度，顶面预留0.5mm的厚度余量，不会因探头粘贴压力导致壳体变形压迫内部芯片。在实际装调场景中，这类器件的耦合精度要求极高，光纤与内部芯片的对准偏差需要控制在微米级，因此建模时将内部芯片的安装基准面与壳体外部安装基准做了统一的基准关联，所有外部结构的尺寸公差都围绕内部光路的同轴度要求进行设定，避免后续加工装配出现基准不重合导致的耦合效率下降。

　　从功能特性来看，60W的输出功率属于中高功率级别的半导体激光器件，连续工作状态下壳体的热流密度较高，因此壳体表面没有做多余的装饰性结构，所有棱角都做了R0.5mm的倒角处理，既避免加工过程中的锐边割手，也不会因为多余结构增加热传导的路径长度。光纤的弯曲半径在模型中按照最小静态弯曲半径20mm进行走线模拟，给后续整机布线提供明确的参考边界，避免布线时过度弯折光纤导致传输损耗增加甚至光纤断裂。在阵列使用场景下，多个同型号器件并排安装时，供电引脚的错位设计可以避免相邻器件的接线出现干涉，光纤出线方向统一朝向同一侧，方便后续光纤束的整理与固定。

　　对于结构设计从业者而言，这类光电器件的建模不能只关注外观形似，更要结合实际工业应用中的安装、散热、接线、维护全流程需求，每一处结构细节都要对应实际的工程约束。比如壳体侧面的两个小型固定凸耳，并非多余结构，是用于器件在装调夹具上的定位固定，在出厂前的耦合工序中，夹具通过这两个凸耳夹紧壳体，进行光纤位置的微调，凸耳的位置精度直接影响装夹的重复定位精度，因此建模时将凸耳的对称度公差设定为0.01mm，保证每次装夹的位置一致性。底部安装面的粗糙度要求在Ra1.6以下，建模时也对该面做了单独的面属性标注，提醒后续加工环节注意该面的加工精度，避免因为接触面粗糙导致热阻升高，影响器件的输出功率稳定性与使用寿命。
