家用引体向上深蹲综合训练架结构设计

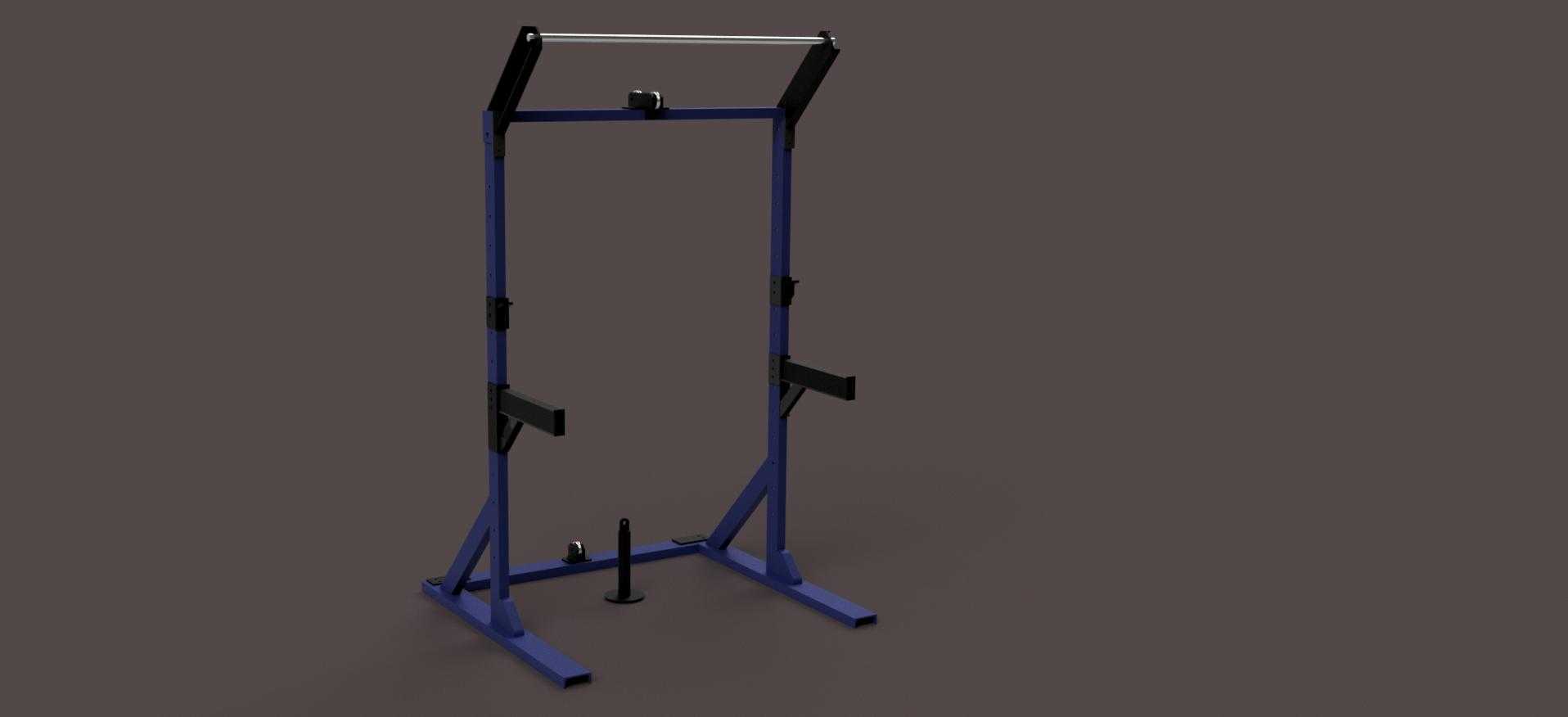

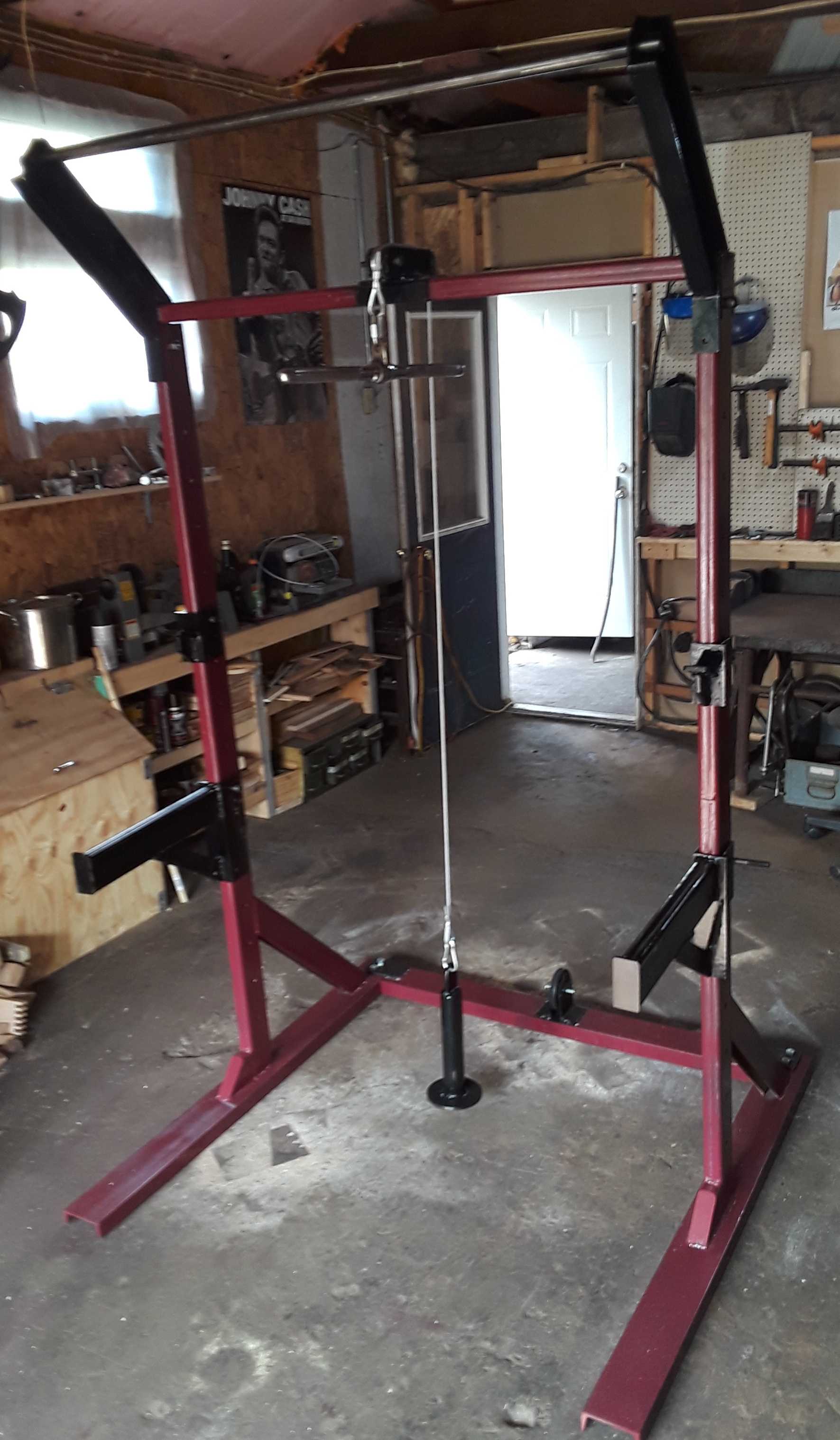

　　这款综合训练架的结构设计，核心围绕家庭场景的空间约束与力量训练的实际需求展开，不同于商用健身房的重型架体，家用场景下首先要平衡占地空间、结构稳定性与训练功能的覆盖度，避免出现架体过重难以挪动、占地过大挤占日常活动空间的问题。从结构组成来看，架体主体采用矩形管材作为主支撑立柱，底部采用外扩式八字支脚设计，支脚末端预留防滑垫安装位，使用时无需与地面做膨胀螺栓固定，依靠自身结构的支撑跨度与配重受力即可保证训练过程中的架体稳定性，适配普通家庭的水泥地面、瓷砖地面、木地板等多种地面工况，不会对家装地面造成不可逆的破坏。顶部设置的横向单杠采用圆管结构，表面做滚花防滑处理，单杠与主立柱的连接位置采用三角加强筋焊接结构，

　　能够承受大体重人群的引体向上训练载荷，连接位置的应力集中区域做了圆弧过渡处理，避免长期交变载荷下出现焊缝开裂的问题。主立柱上设置了多档位高度调节孔位，配套的杠铃支撑托可以根据使用者的身高、训练动作的需求调整支撑高度，既可以满足杠铃深蹲时的杠铃放置需求，也可以适配卧推、肩推等不同力量训练动作的支撑高度要求，托块表面采用软性缓冲材质包裹，避免金属硬接触刮花杠铃杆的表面镀层。架体中部设置的辅助限位挡杆，能够在大重量训练出现力竭时承接杠铃，避免训练过程中出现安全事故，挡杆的高度同样可以沿主立柱的孔位快速调节，适配不同身高使用者的安全限位需求。从安装边界来看，这款架体的整体占地宽度控制在1.2米以内，纵深控制在1.1米左右，总高度控制在2.

　　2米上下，能够适配普通住宅的室内层高，安装时不需要对墙体做打孔固定，所有连接部位采用螺栓拼接结构，用户可以自行完成组装，后期挪动位置时也可以快速拆解转运。结构设计过程中，对主立柱、支脚、连接焊缝等关键受力位置做了载荷校核，按照150kg的额定训练载荷做安全系数冗余设计，保证日常使用过程中的结构强度，同时在非受力区域做了管材壁厚的优化，在保证结构强度的前提下尽可能控制架体的整体重量，避免家用场景下挪动困难的问题。不同于单一功能的门上单杠、简易深蹲架，这款综合架体整合了引体向上、杠铃深蹲、杠铃卧推、杠铃肩推、双杠臂屈伸等多种力量训练功能，不需要额外搭配其他大型架体设备，就可以覆盖上肢、下肢、核心肌群的主要力量训练需求，

　　非常适合家庭健身场景下的力量训练使用，也可以用于小型健身工作室、单位活动室等小空间场地的健身器材配置。架体的表面采用静电喷塑处理，既可以避免金属管材长期使用出现锈蚀问题，也可以降低表面磕碰掉漆的概率，日常清洁维护只需要用湿抹布擦拭即可，不需要特殊的养护操作。在结构细节上，所有管材的端口都做了封盖处理，避免日常使用过程中划伤人手，也防止灰尘、杂物进入管材内部造成锈蚀隐患，调节孔位采用等间距排布，调节档位时不需要额外测量对位，插销插入后即可完成档位锁定，操作简单快捷，不需要专业人员指导就可以完成档位调整。
