仿生多足机械蝎子步行机构结构设计

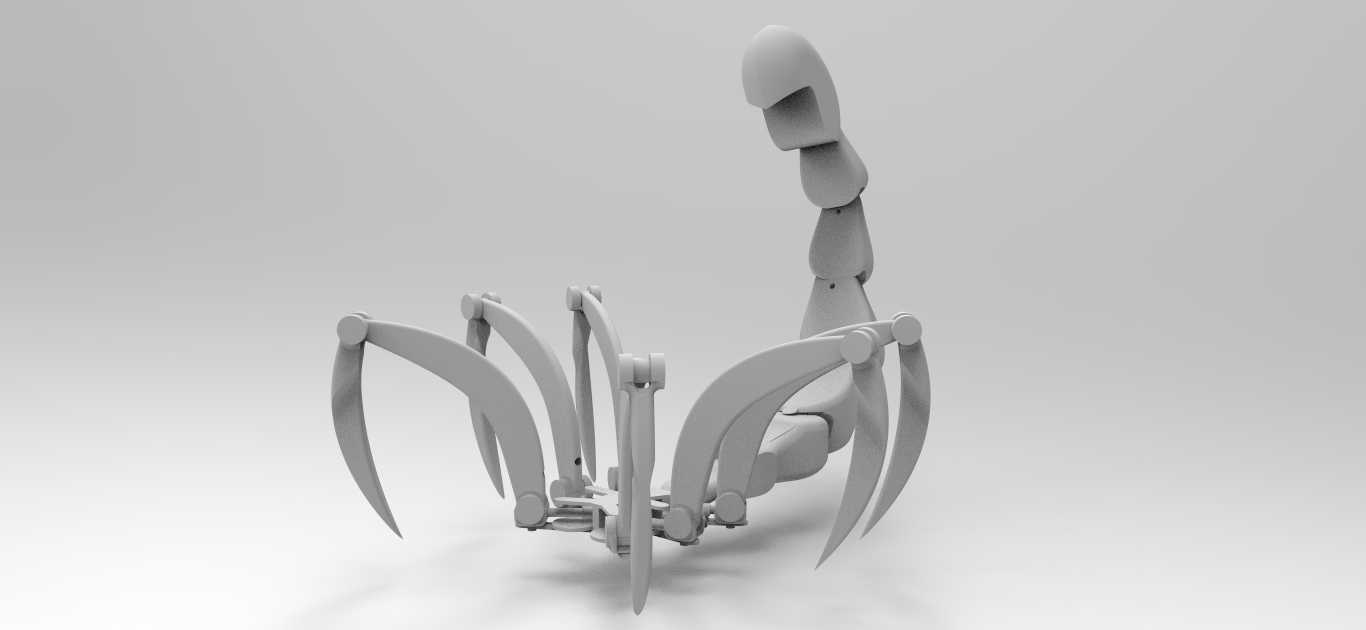

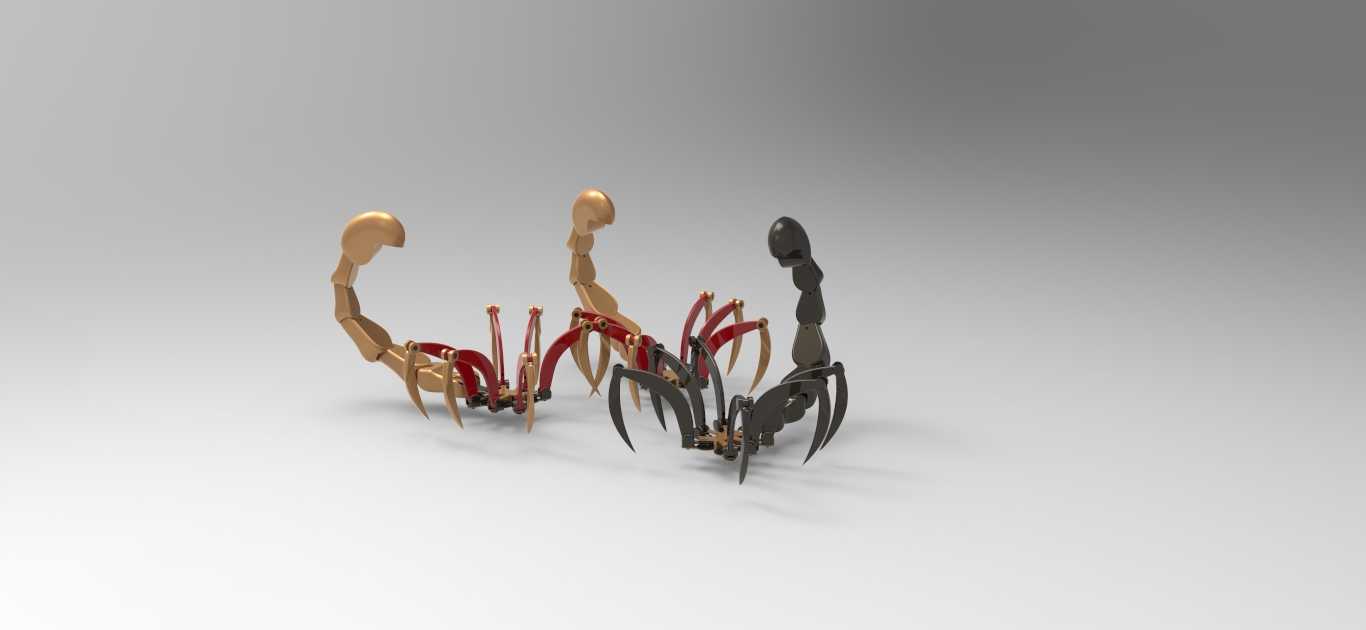

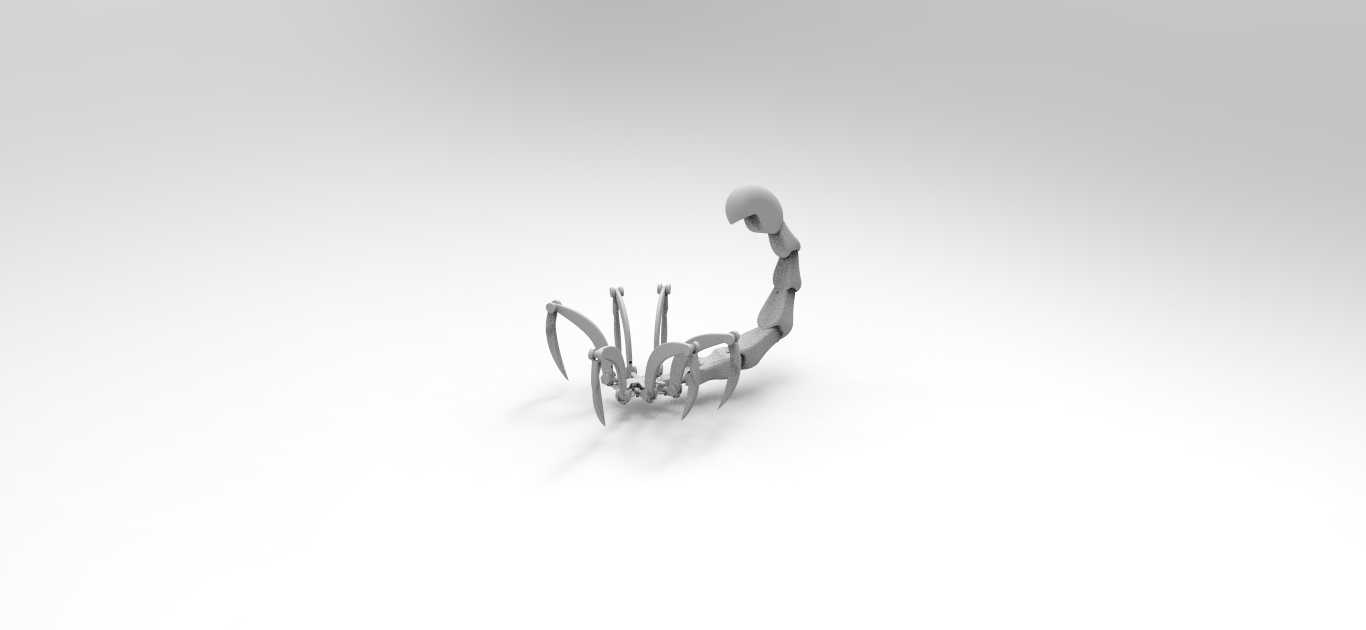

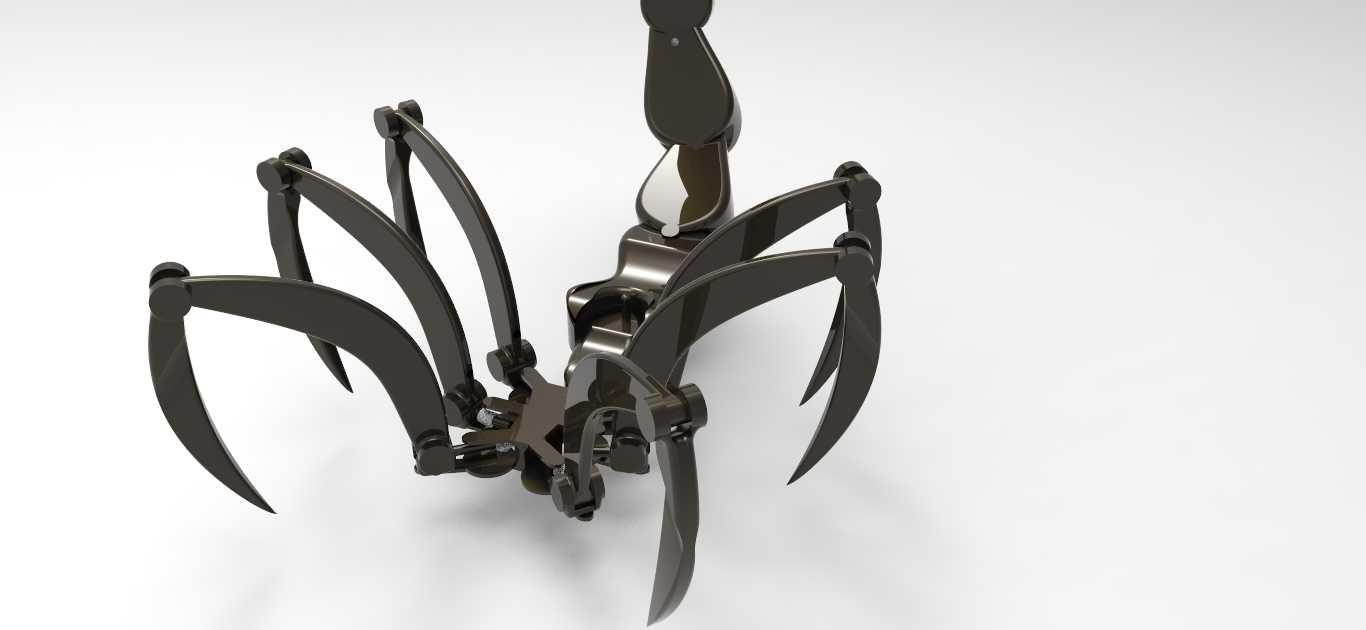

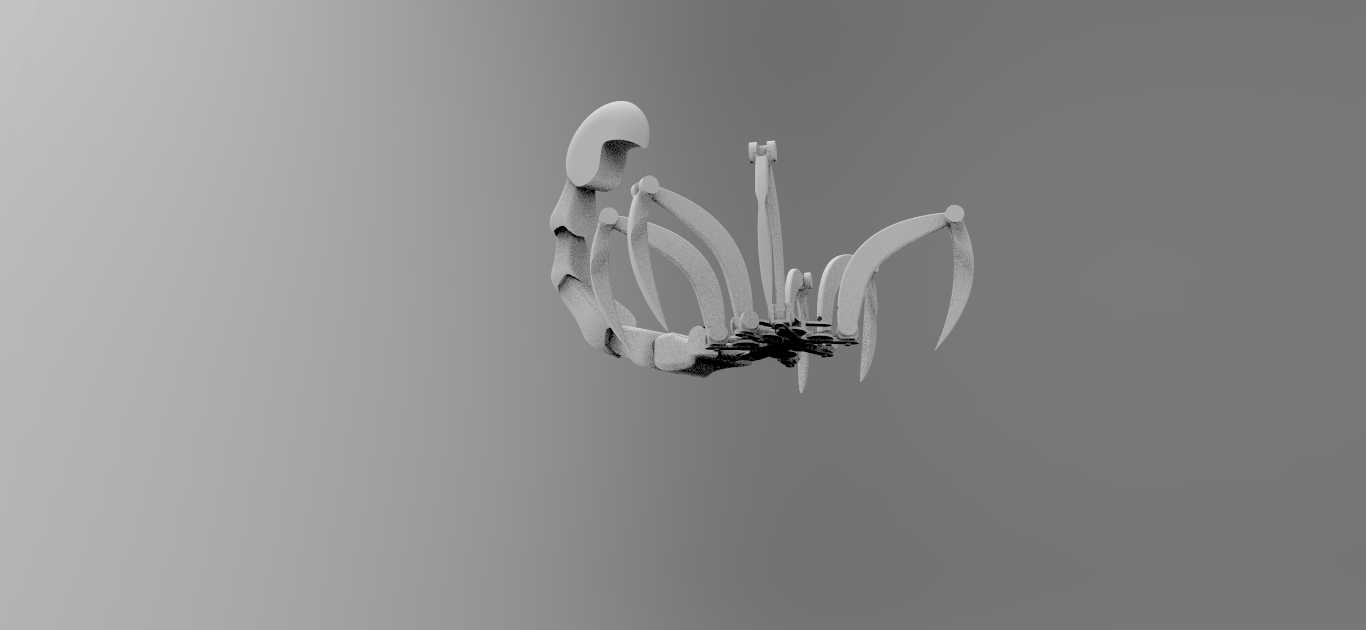

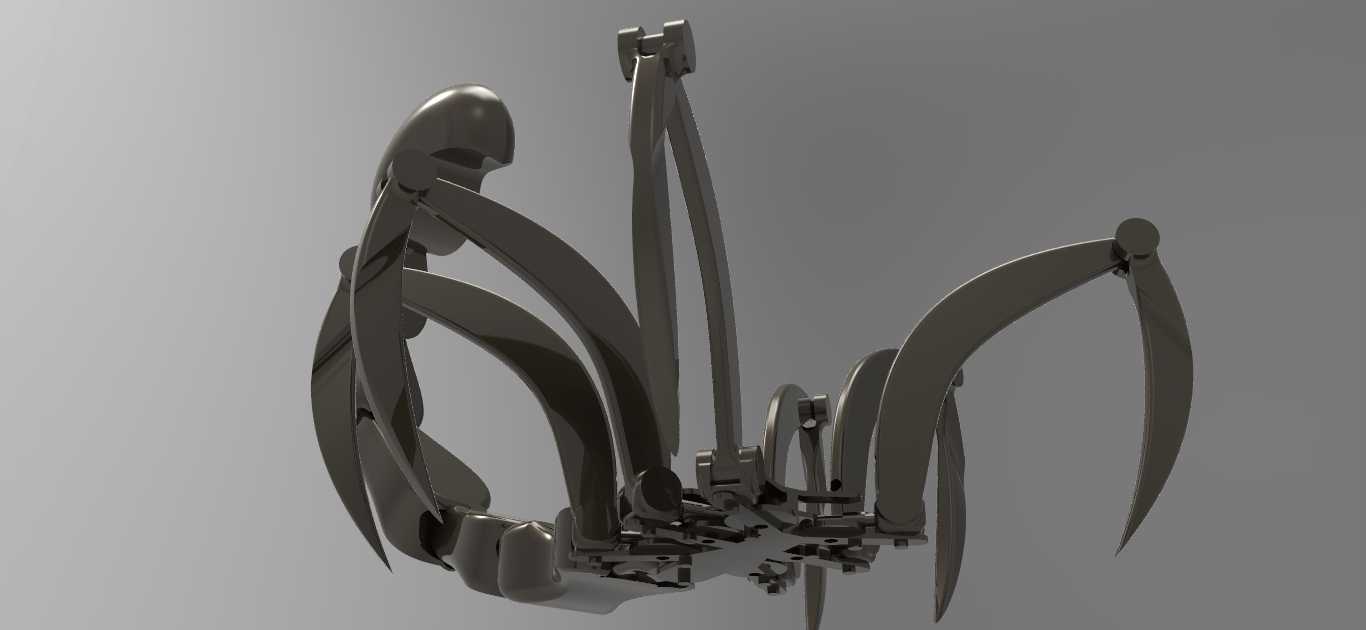

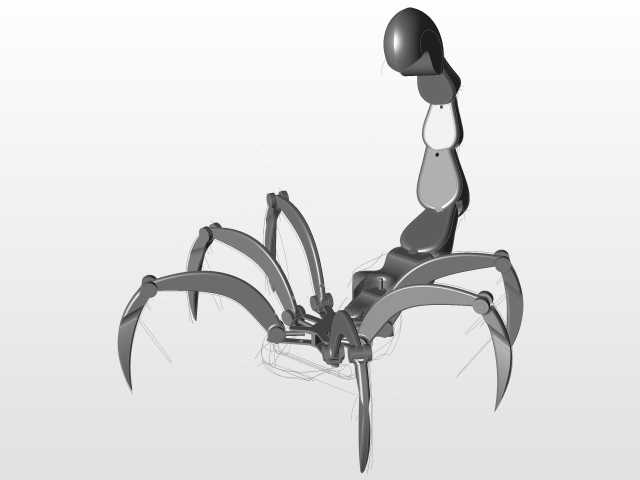

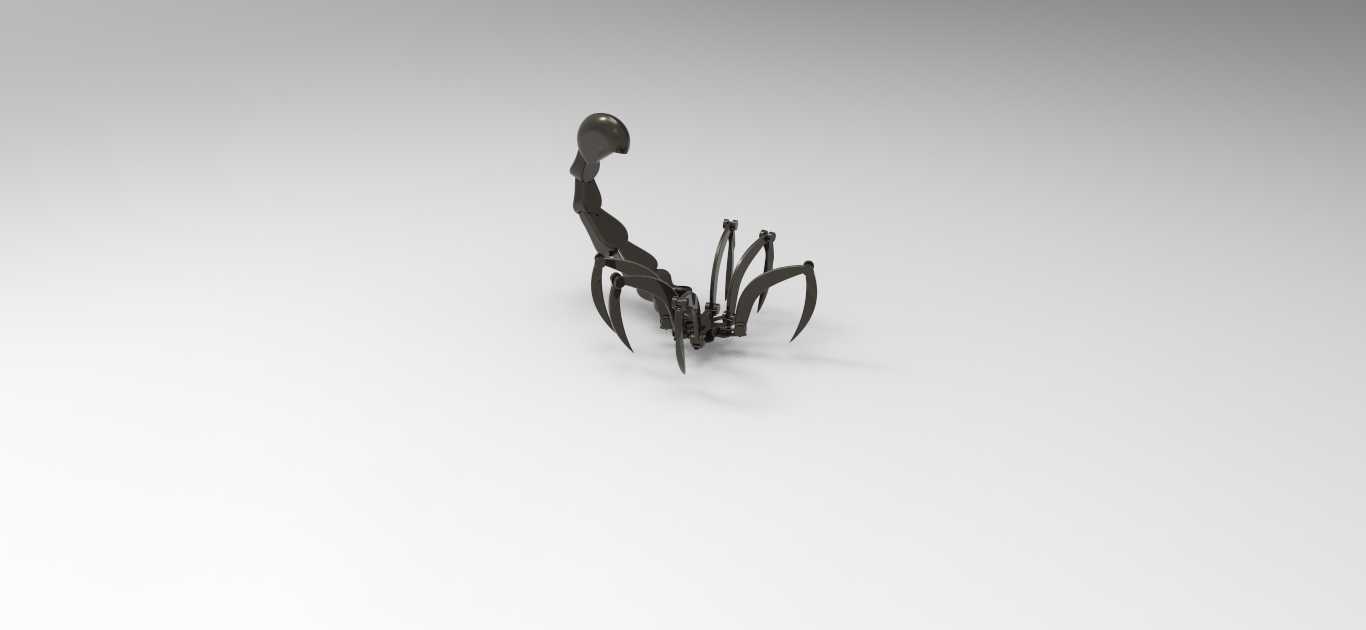

　　这款仿生蝎子步行机构的设计，最初是面向特种环境巡检、狭小空间探测场景的行走单元开发，区别于轮式、履带式移动机构，多足铰接的结构形式能够适配非结构化地形的通行需求，在存在碎石、台阶、窄缝的作业场景中，可通过多足的独立姿态调整完成重心转移，避免轮式机构易打滑、越障高度受限的问题。从结构组成来看，整个机构以中心躯干为安装基体，躯干部分集成了所有步行足的铰接安装位，每侧布置四只步行足，单足采用三段式铰接结构，足端为尖锐弧形设计，在硬质光滑表面可通过点接触降低滑动概率，在松软介质表面也能通过刺入表层提升抓附力。尾部采用分段铰接结构，可实现多自由度摆动，既可以作为平衡配重调整整机重心分布，也可预留探测传感器、作业执行端的安装接口，拓展实际作业功能。

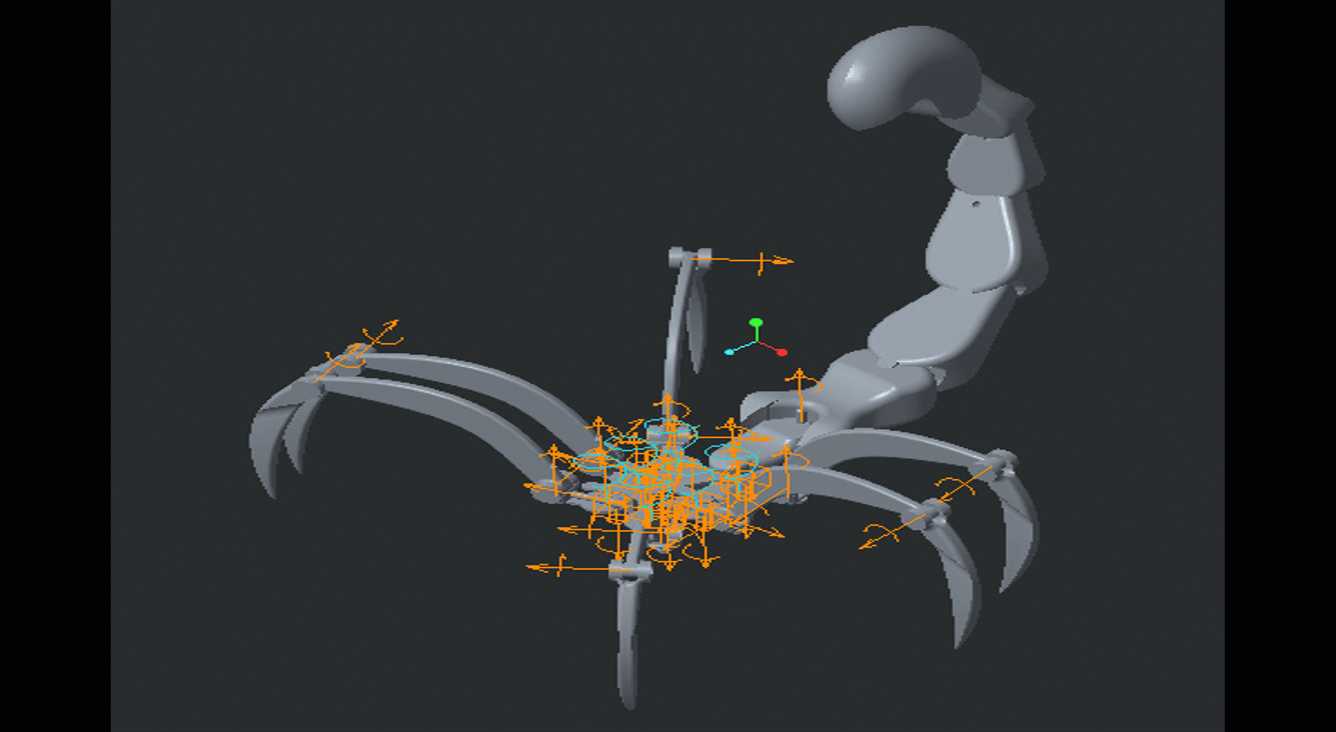

　　设计过程中首先对真实蝎子的步态规律做了运动学拆解，将其慢走状态下的三足支撑、一足抬升前移的步态逻辑转化为铰接点的运动约束，每只步行足的根关节与躯干基体采用销轴铰接，可实现水平面内的摆转与竖直面内的抬升两个自由度，中间关节与根关节、足端与中间关节均采用转动副连接，相邻关节之间预留了足够的摆动间隙，避免运动过程中出现结构干涉。所有铰接孔的位置公差控制在0.02mm范围内，保证铰接转动的顺滑度，同时降低长期往复运动带来的磨损量。

　　从安装边界来看，整个机构的躯干基体预留了标准化的安装孔位，可直接适配常规的舵机、微型伺服驱动单元的安装尺寸，不需要额外做转接件设计，步行足完全展开状态下的整机宽度控制在常规巡检机器人的尺寸范围内，足端完全收拢时可通过宽度不超过躯干宽度1.2倍的窄缝，尾部抬升到最高位置时的整机高度不会超过躯干高度的2倍，能够适配低矮空间的通行需求。在运动逻辑上，同侧相邻步行足的摆动相位差设置为固定值，避免相邻足在抬升、下落过程中出现碰撞，对侧步行足的运动相位保持对称，保证重心始终落在三足构成的支撑三角形范围内，行走过程中不会出现侧翻风险。

　　实际应用中，该机构可作为小型探测机器人的行走底盘，搭载微型摄像头、气体传感器等检测元件，进入工业管道内部、灾后建筑废墟缝隙等人员无法抵达的空间完成检测作业，也可作为仿生机械教学的演示模型，直观展示多足步行机构的运动原理、铰接结构的设计方法。结构设计上所有零部件均采用等壁厚设计，既可以通过3D打印快速制作原型件验证运动逻辑，也可以采用金属材料加工制作承重能力更强的作业版本，足端的弧形结构做了圆角过渡处理，不会在运动过程中剐蹭周边的管线、壁面，适配工业现场的复杂作业环境。在重心分配上，将主要的配重部件集中布置在躯干中心位置，降低整机的重心高度，进一步提升行走过程中的稳定性，尾部的铰接段可根据实际搭载的配件重量调整配重块的位置，抵消前端搭载检测设备带来的重心前倾问题。
