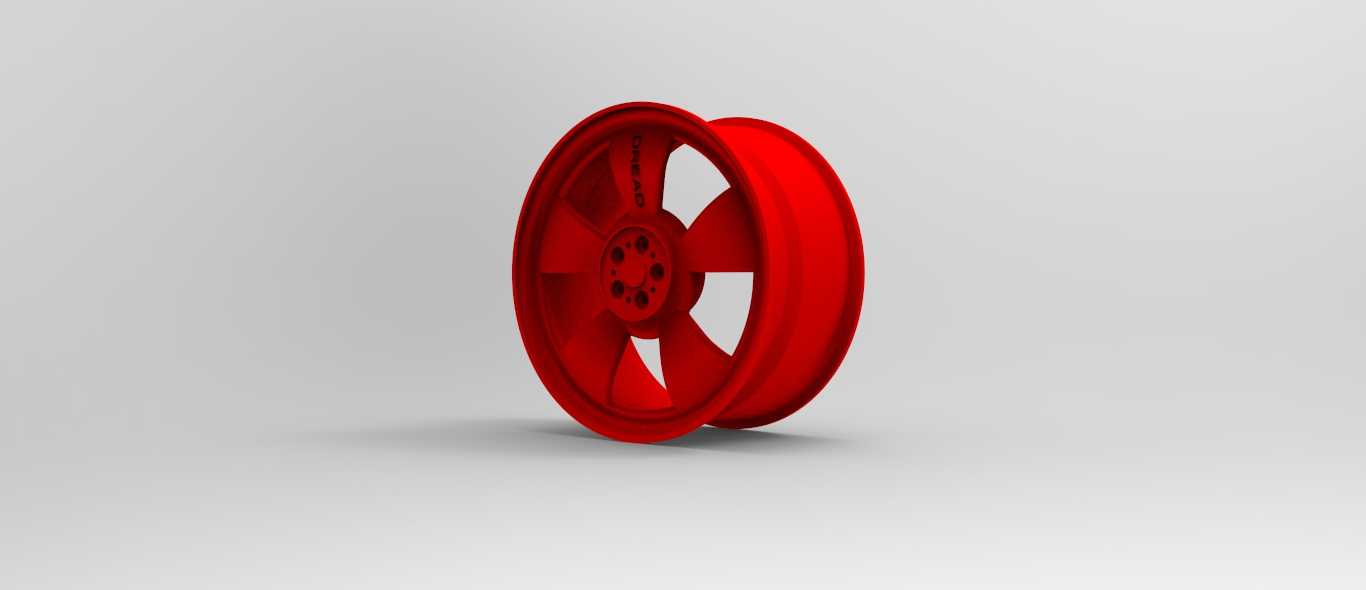

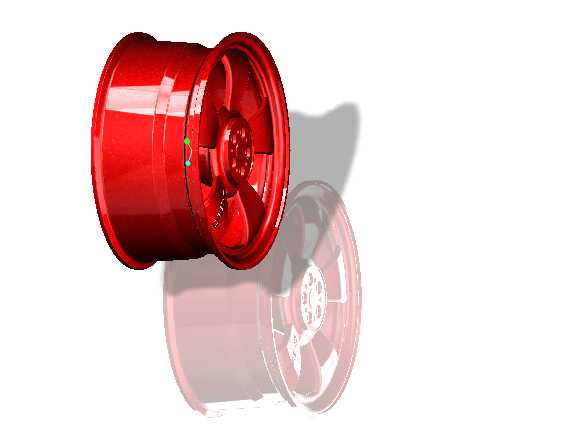

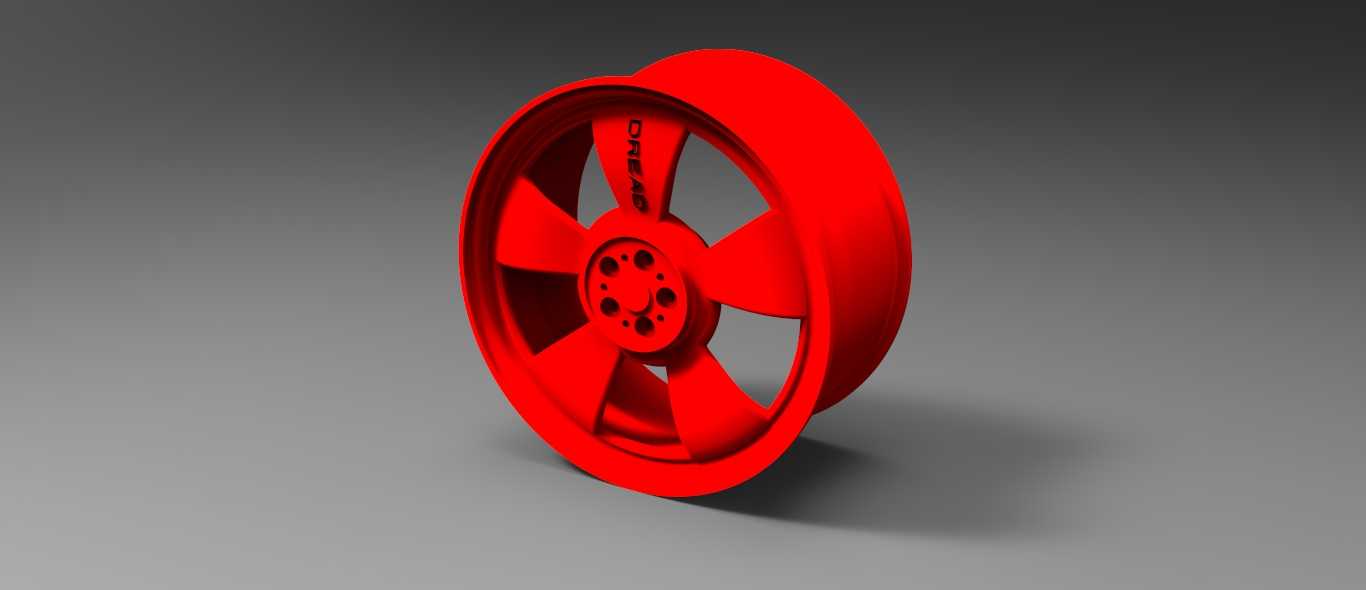

五辐正反偏移汽车轮毂结构设计

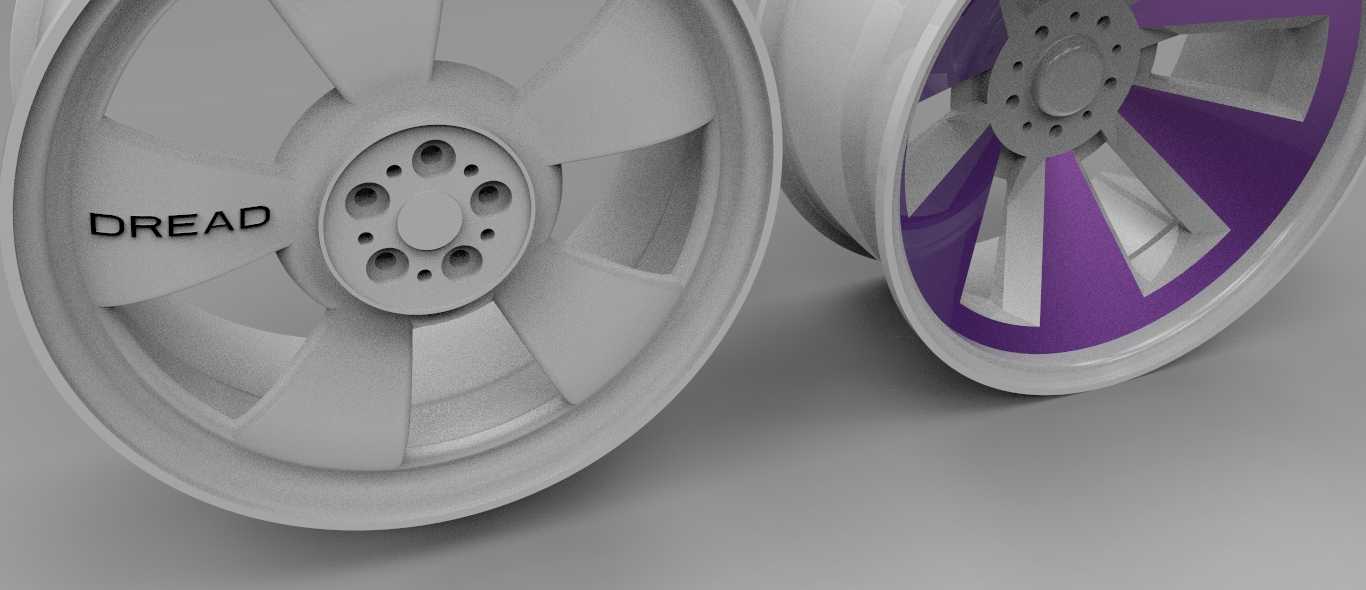

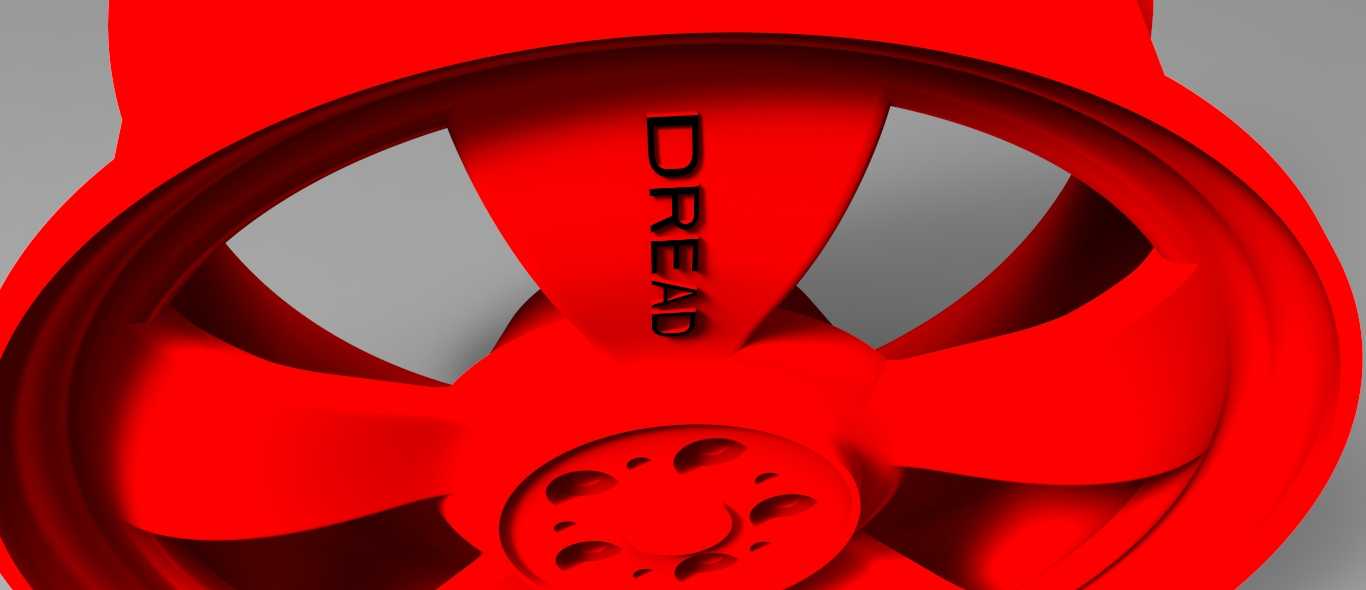

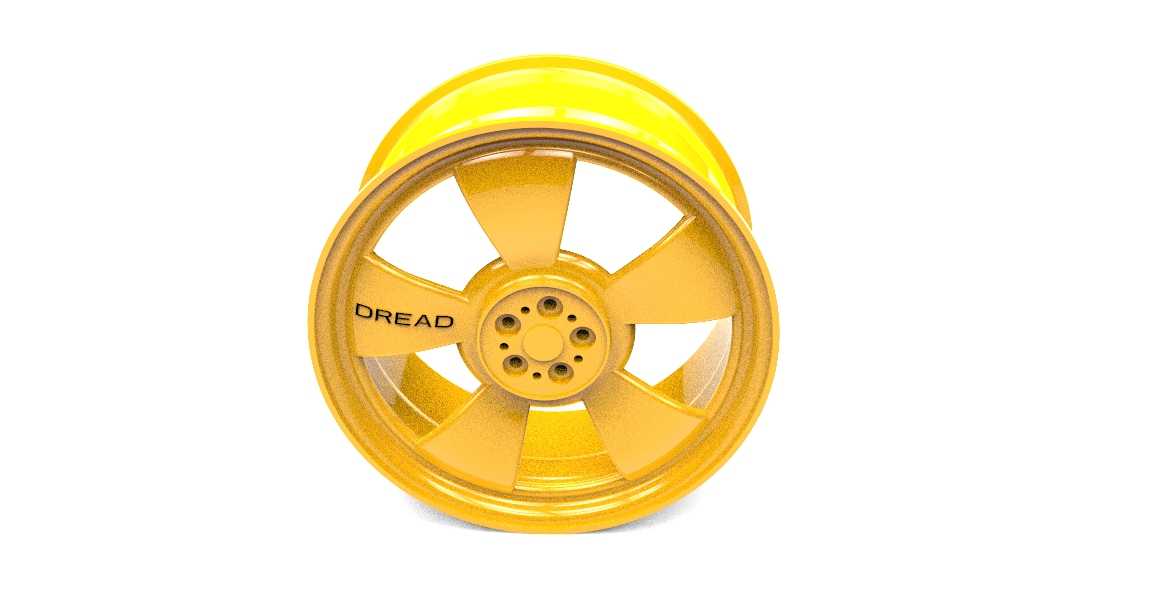

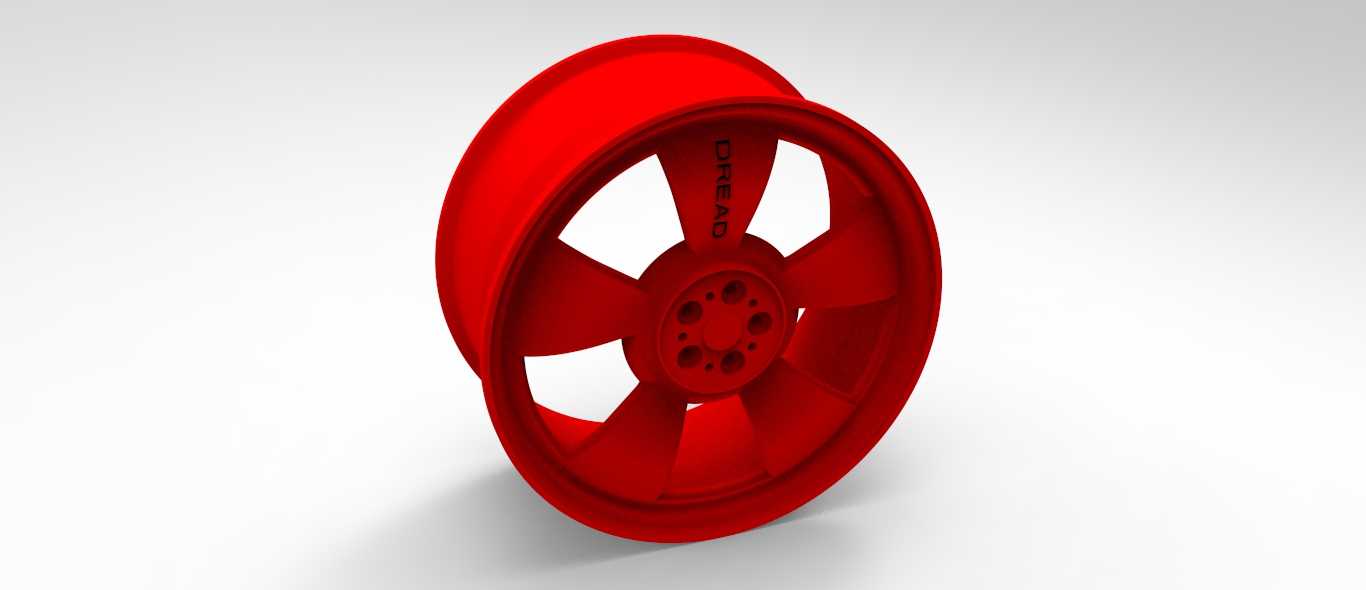

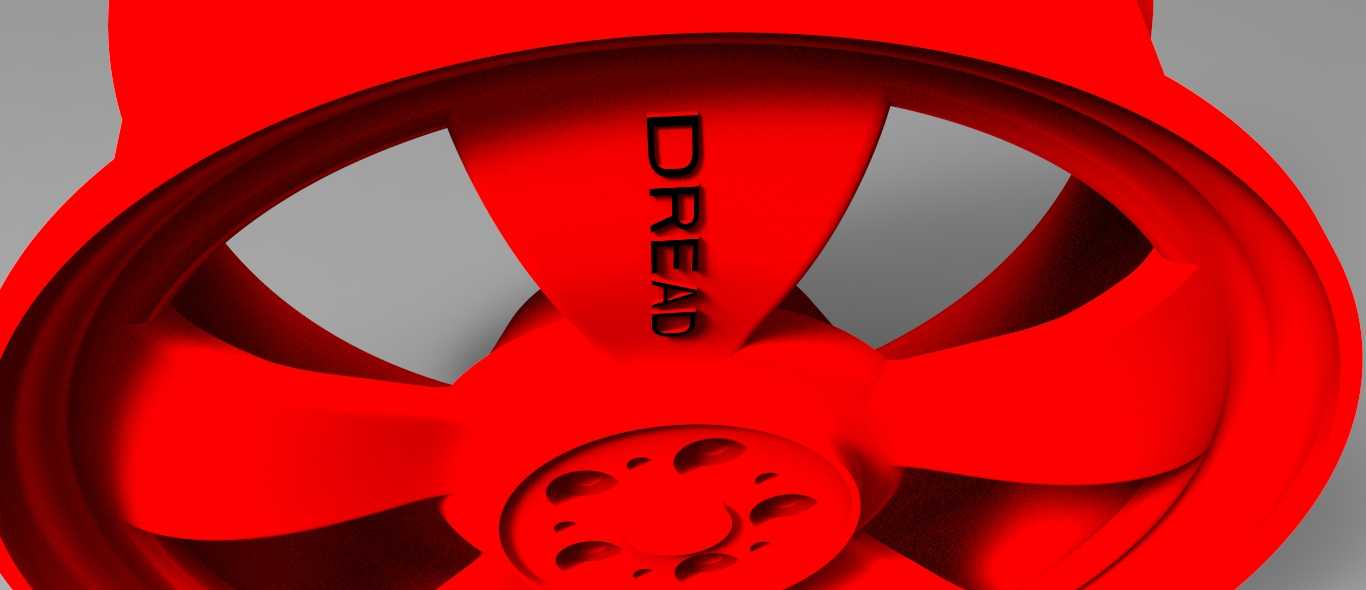

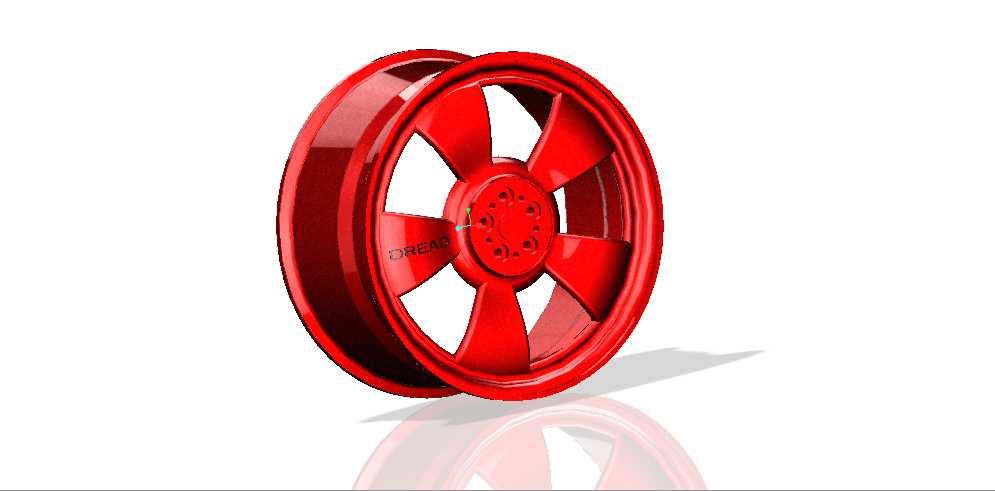

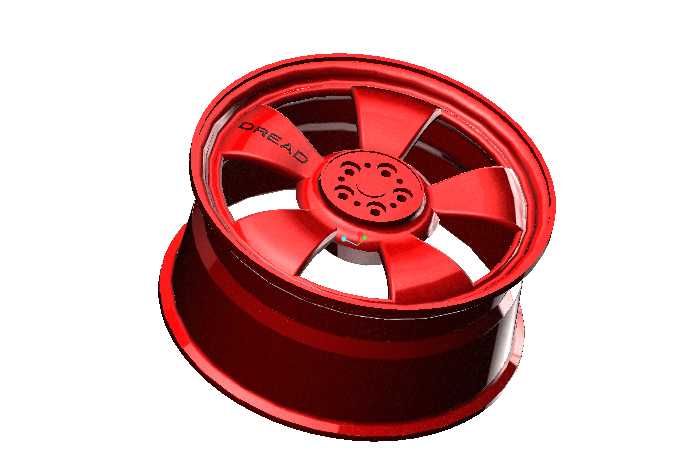

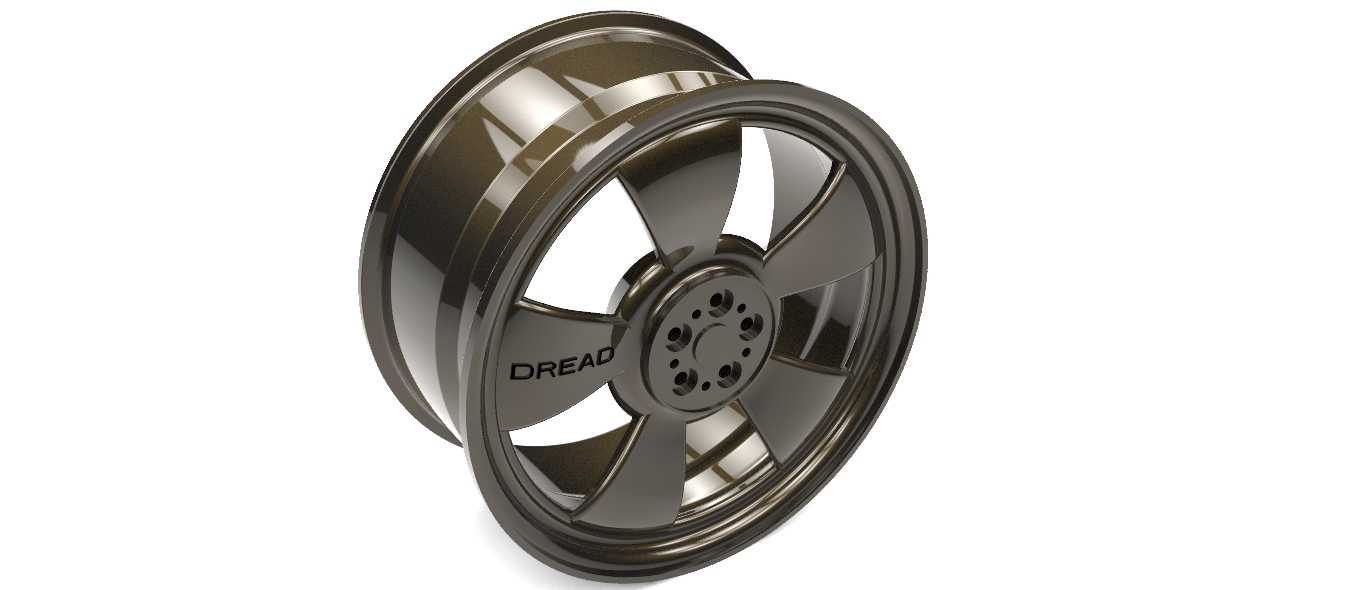

　　这款正反偏移轮辋的设计，核心围绕民用改装乘用车的行走系统适配需求展开，日常道路行驶场景下，轮辋作为连接轮胎与车桥的核心承载部件，既要传递驱动、制动过程中的扭矩载荷，也要缓冲路面传递的不规则冲击，设计阶段首先要明确的就是安装边界的匹配逻辑。正反偏移的参数设定，本质是调整轮距与轮毂安装面的相对位置，偏移量的正向取值对应安装面向轮辋外侧偏移，反向取值则向内侧偏移，不同的偏移组合可以适配不同车型的翼子板间隙、刹车卡钳避让空间，避免改装后出现轮胎蹭翼子板、轮辋蹭卡钳的常见问题。从结构设计逻辑来看，五辐的辐条布局并非单纯追求视觉效果，每根辐条的截面采用变厚度设计，靠近轮心安装盘的位置厚度更大，向轮辋外缘过渡时逐步收窄，

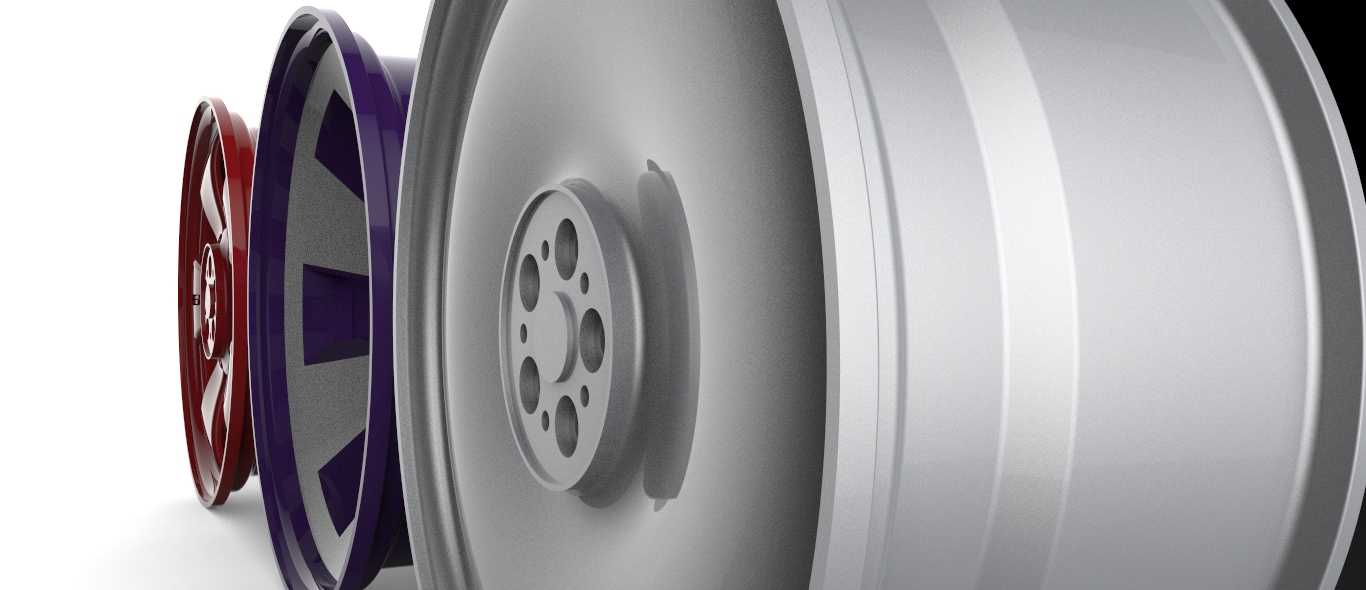

　　这种设计可以在保证整体结构强度的前提下，尽可能降低轮辋的非簧载质量——对于乘用车的悬挂系统而言，非簧载质量的降低能直接提升车轮的贴地性能，减少颠簸路面的弹跳，提升行驶稳定性与操控响应速度。轮心位置的安装孔组采用多螺栓孔圆周均布设计，孔位的节圆直径、中心孔尺寸都严格对应主流乘用车的轮毂安装标准，安装面的平面度公差控制在0.05mm以内，保证轮辋安装后与车桥法兰面完全贴合，避免高速行驶时出现轮辋抖动的问题。辐条背面预留了刹车系统的避让空间，不管是原厂单活塞卡钳还是改装多活塞卡钳，都能在合理的偏移参数下获得足够的安装间隙，不需要额外加装垫片调整位置。轮辋的胎圈座位置采用标准的15度锥面设计，与轮胎胎圈的配合面粗糙度控制在Ra1.6以内，

　　保证轮胎充气后胎圈能紧密贴合在轮辋上，避免高速行驶时出现轮胎漏气、脱圈的风险。轮辋的轮缘位置做了加厚处理，应对日常行驶中上路肩、过坑洼时的侧向冲击，避免轮缘变形导致的轮胎密封失效。在实际应用场景中，这款轮辋既可以适配家用轿车的日常通勤使用，也能满足入门级性能车的赛道日改装需求，正反偏移的设计让同一款轮辋可以通过调整偏移参数适配不同宽度的轮胎，从205mm到235mm宽度的民用街胎都能找到对应的匹配规格，不需要重新开模生产不同规格的轮辋本体，大幅降低了生产端的模具成本。设计过程中还考虑了动平衡的配重需求，轮辋内侧预留了平衡块的安装位置，不管是粘贴式平衡块还是卡扣式平衡块都能牢固固定，避免高速动平衡失效导致的方向盘抖动。

　　辐条表面的造型做了流线型过渡，没有尖锐的棱角，一方面是降低行驶过程中的风阻，另一方面也减少了洗车、拆装轮胎时的磕碰划伤风险。轮辋的整体重量控制在同尺寸铸造轮辋的中等偏下水平，在保证强度满足国标冲击测试、弯曲疲劳测试、径向疲劳测试要求的前提下，尽可能优化材料分布，把更多的材料集中在应力集中的安装盘与辐条连接位置，轮辋筒身部分在满足刚度要求的前提下做了等强度减薄，避免不必要的材料浪费。从安装适配的角度来说，这款轮辋的中心孔设计预留了变径圈的安装空间，对于不同中心孔尺寸的车型，可以通过适配不同规格的变径圈实现完美安装，不需要对轮辋本体进行二次加工。气门嘴的安装位置设置在两根辐条之间的轮辋筒身上，位置避开了辐条的遮挡，充气、检测胎压时操作方便，同时也不会因为辐条的遮挡导致气门嘴被磕碰损坏。
