流线型轨道交通客运列车外观结构设计

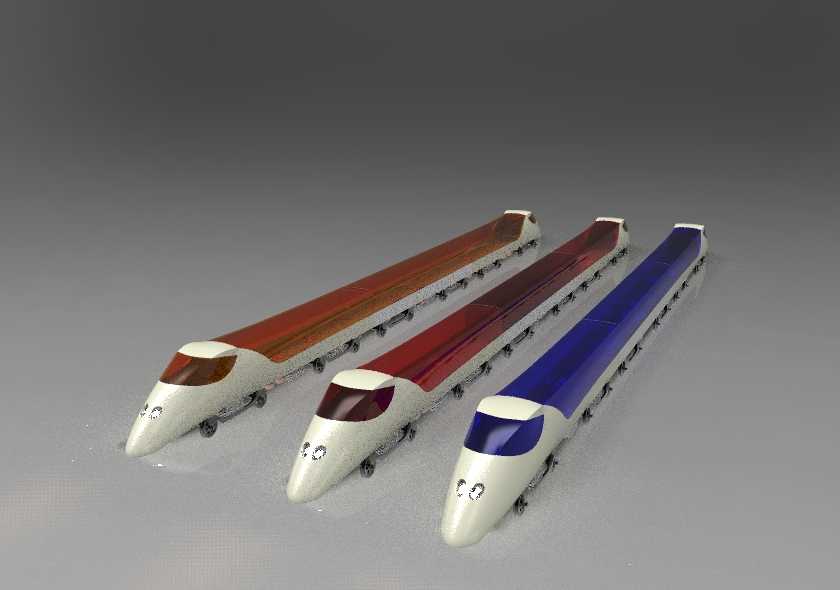

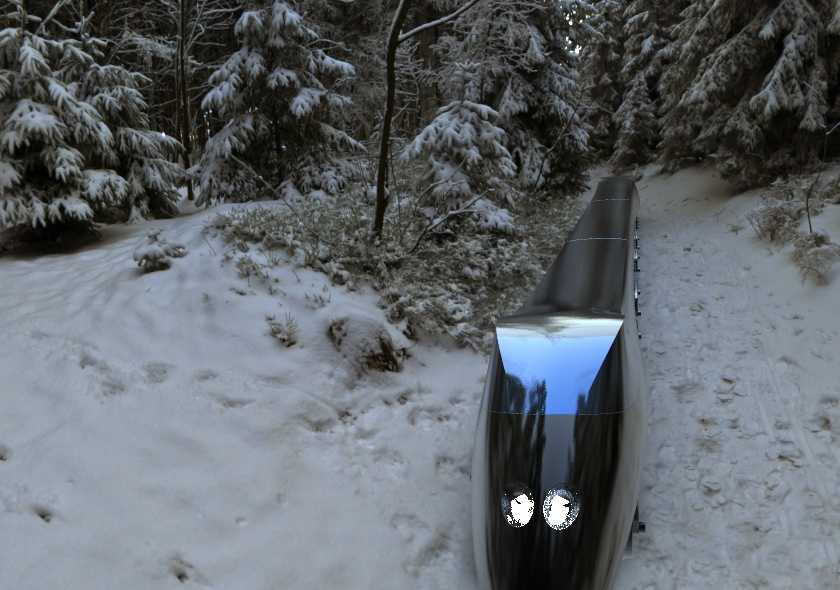

　　这款轨道交通客运载具的三维结构设计，首先围绕干线与城郊通勤的实际运营场景展开，车头部分采用大倾角流线型曲面构型，核心是为了降低车辆高速行进过程中的空气阻力，同时减少会车、进出隧道时的气动噪声对车厢内部的干扰，曲面过渡从车头最前端的鼻锥区域顺滑延伸至车顶与侧墙衔接位置，没有突兀的折角结构，能有效引导气流沿车体表面平顺流过，避免局部涡流带来的额外能耗与风噪问题。车头前端的照明模组采用内嵌式布局，与曲面蒙皮齐平安装，既保证了照明光束的照射角度覆盖行进方向的轨道区域，也不会破坏整体气动外形，风挡玻璃采用大弧度一体化构型，为驾驶位提供足够的前方视野，同时曲面弧度匹配整体气动轮廓，减少风阻系数。车体侧墙采用平直等截面设计，

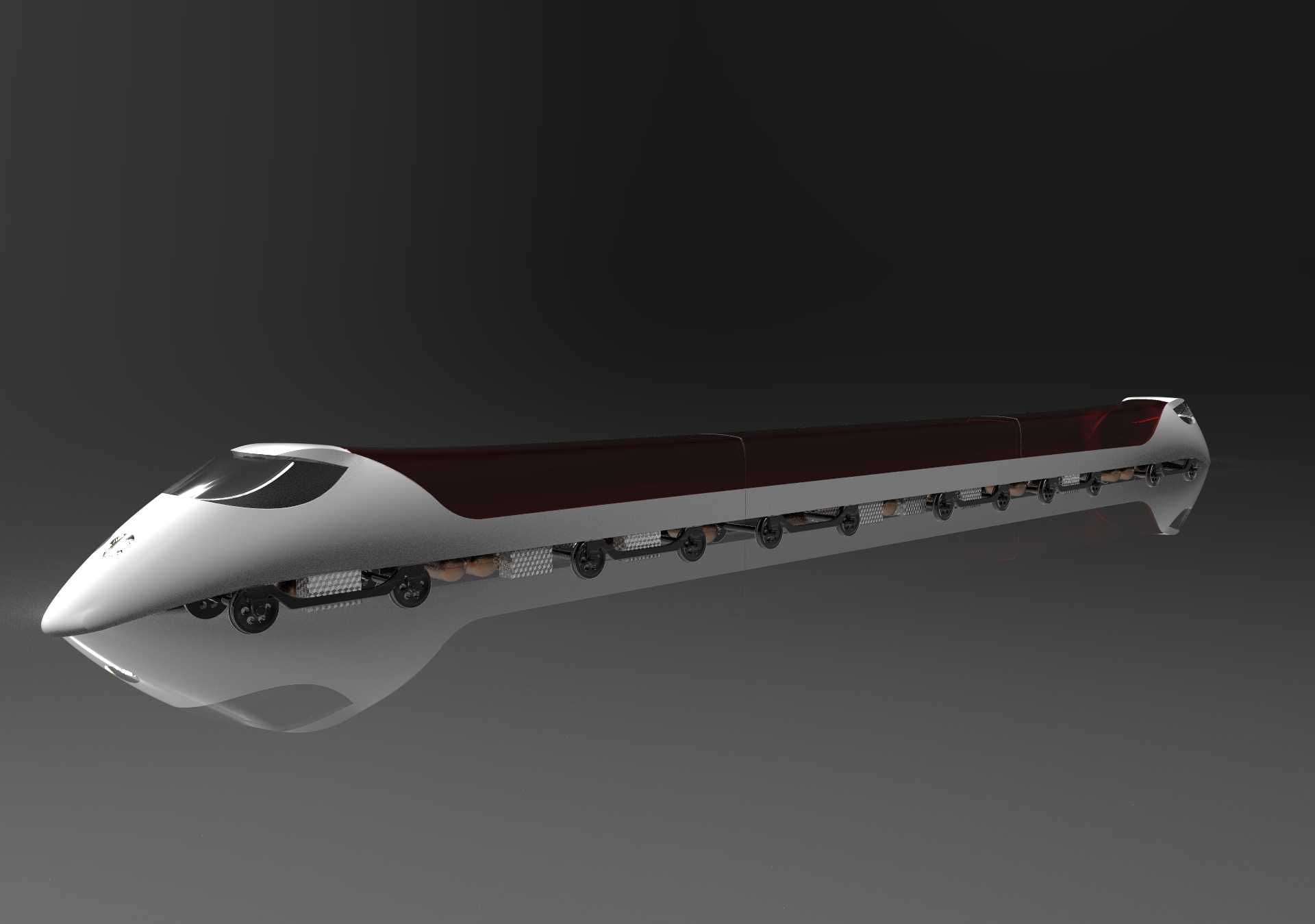

　　这一构型是为了匹配站台的安全限界要求，保证车辆停靠站台时，车体与站台边缘的间隙控制在安全范围内，同时平直侧墙也便于车厢内部座椅、扶手、电气柜等内饰部件的模块化安装，降低生产装配的复杂度。车体下部的走行部区域预留了足够的安装空间，可适配不同轨距的转向架结构，转向架安装位的接口尺寸按照通用轨道交通载具的安装边界设计，保证与现有轨道线路的基础设施兼容，不需要对线路进行额外改造即可投入运营。在设计思路上，这款载具兼顾了气动性能与制造工艺的可行性，所有外覆盖件的曲面曲率都经过工艺校验，保证可以采用常规的冲压、焊接工艺完成加工，不需要特殊的成型设备，能够有效控制生产制造成本。车体的整体长度方向按照多节编组的需求设计，

　　车厢之间的连接接口采用标准化的车钩与风挡安装位，支持灵活调整编组数量，适配不同客流强度的运营线路，在大客流的干线线路可以增加编组节数提升运载能力，在城郊支线可以减少编组降低运营能耗。车体顶部预留了受电弓或者储能设备的安装空间，既可以适配电气化线路的架空接触网供电模式，也可以搭载储能模块适配非电气化的市域线路，提升车辆的线路适配能力。车头鼻锥位置的结构做了加强设计，能够满足碰撞安全的要求，在发生低速碰撞时可以吸收冲击能量，保护车体主体结构与内部乘员的安全，同时该区域也预留了排障器的安装位，能够清理轨道表面的小型障碍物，保证行进安全。侧墙的门窗安装位采用统一的模块化尺寸，车门采用塞拉门结构的安装预留，开关门时车门沿车体侧面平移，

　　不会超出车体限界，同时保证关闭时车门外表面与侧墙齐平，维持整体的气动外形，减少运行阻力。车窗采用粘接式安装的结构预留，玻璃与侧墙蒙皮齐平，同样服务于气动减阻的需求，同时粘接结构也能提升车体的整体密封性，降低雨雪天气下的渗水风险，提升车厢内部的隔音隔热效果。在内部空间的布局上，车体内部的宽度尺寸按照标准轨道交通载具的载客空间要求设计，能够在车厢两侧布置横向座椅，中间预留足够宽度的通行通道，同时在车门区域预留扶手与站立乘客的空间，满足高峰时段大客流的运载需求。车体底架的结构采用承载式设计，能够承受整节车厢的载重与运行过程中的振动冲击，底架上预留了电气设备、制动系统、空调机组的安装点位，所有点位的安装尺寸都按照通用轨交设备的标准设计，便于后续的运维更换部件，降低全生命周期的维护成本。
