多边形切面造型家用蒸汽电熨斗结构设计

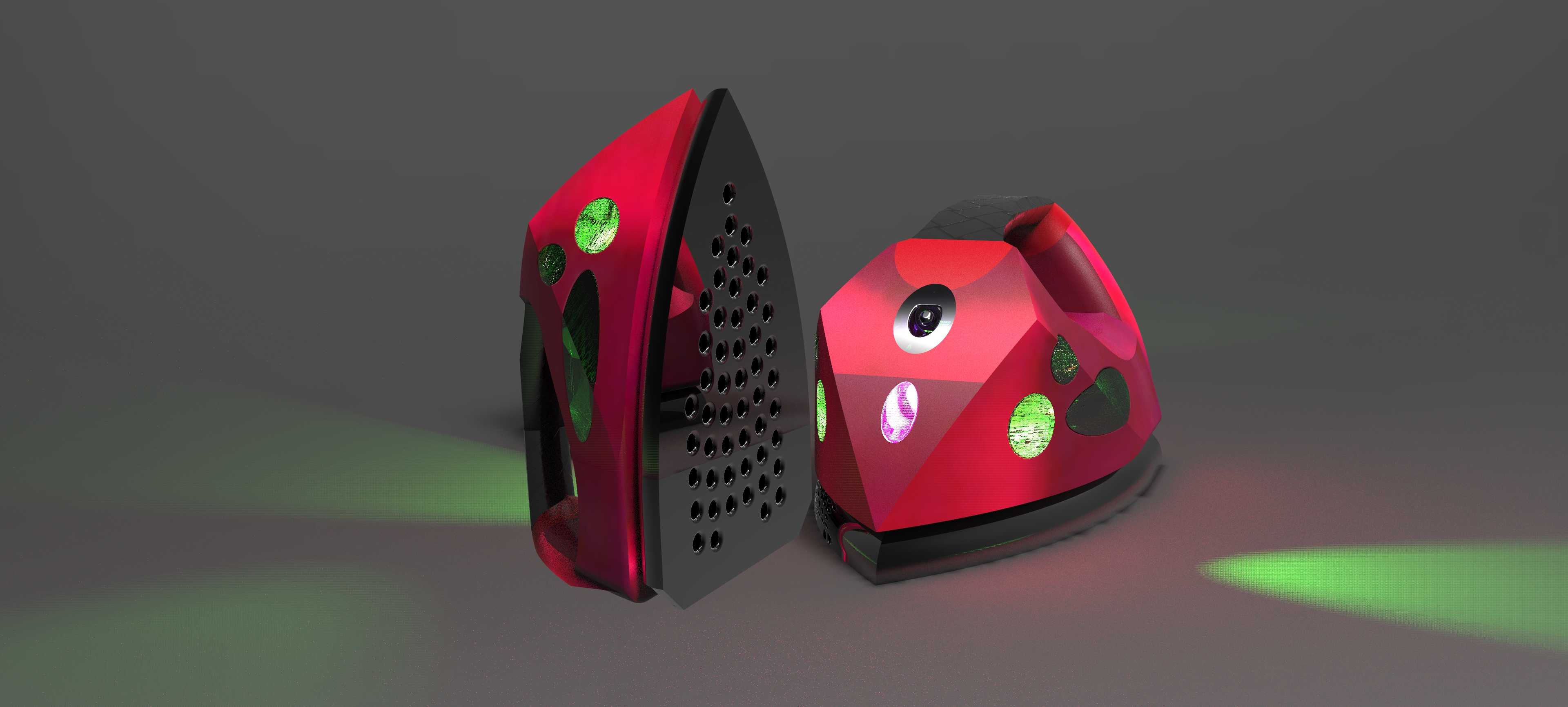

　　日常家用衣物熨烫场景中，电熨斗是高频使用的小型家电设备，这款采用多边形切面造型的电熨斗，在结构设计上兼顾了握持手感、蒸汽输出效率与外观辨识度，区别于传统圆润弧面的熨斗造型，多面切割的外壳结构在注塑生产时可优化拔模角度，同时减少外壳曲面成型时的缩痕风险。从实际使用场景出发，该熨斗的核心功能围绕干烫与蒸汽熨烫两类需求设计，底板区域密集排布的蒸汽出孔，覆盖了熨烫时与衣物接触的主要工作面，蒸汽从孔位均匀喷出后可快速渗透织物纤维，软化衣物褶皱，相比大孔径稀疏排布的底板设计，密集小孔的布局能避免局部蒸汽量过大打湿衣物的问题，同时干烫工况下底板的平面度控制在0.1mm以内，保证熨烫时压力均匀传递到衣物表面，不会出现局部压痕。

　　握持区域的结构设计充分考虑了人体工学，手柄与主体的连接位置做了内凹处理，用户手持时手腕可保持自然角度，长时间熨烫不易产生疲劳感，外壳上的多组透明视窗结构，一方面可作为水箱水位观察窗，方便用户及时补充熨烫用水，另一方面内置的状态指示灯可透过透明件显示设备工作状态，无需额外在外壳上开孔安装指示灯座，减少了装配工序与密封点位。底板与主体的连接边界做了隔热层设计，采用耐高温工程塑料作为隔热支撑件，将加热底板的温度与手持外壳区域隔离，保证外壳握持区域温度不超过40摄氏度，避免使用过程中烫伤用户。

　　从安装边界来看，该熨斗的整体外形尺寸控制在长260mm、宽120mm、高150mm的范围内，可适配常规家用熨衣板的放置空间，底部的支撑脚结构在熨斗直立放置时可保证重心稳定，不会出现侧翻倾倒的风险，电源线的出线位置设置在手柄尾部，采用360度可旋转的接线结构，熨烫过程中电源线不会随着手腕转动发生缠绕，避免拉扯电源线导致的安全隐患。蒸汽发生装置内置在主体中部的空腔内，与水箱的连接管路做了密封卡扣设计，可承受1.5bar的蒸汽压力不发生泄漏，加热元件采用内嵌式铸铝结构，与底板紧密贴合，热传导效率可达90%以上，预热时间控制在40秒以内，满足用户快速使用的需求。

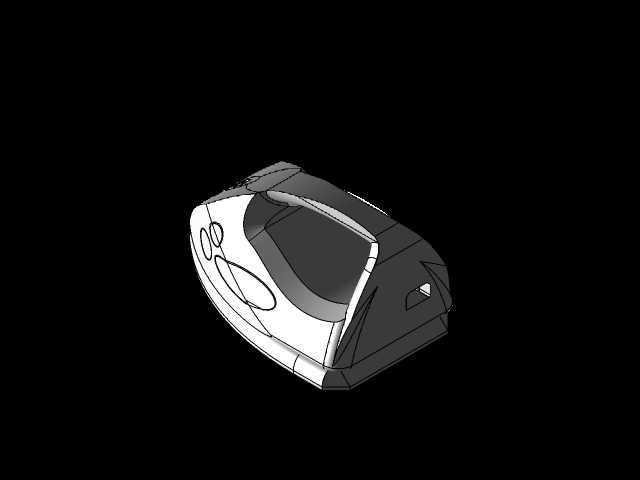

　　外壳的多边形切面并非单纯的外观设计，每一个切面的角度都经过受力分析，当熨斗不慎跌落时，切面结构可分散冲击力，减少外壳开裂的概率，相比圆润曲面外壳，多切面结构的抗冲击性能提升约20%。水箱的容量设计为280ml，按照最大蒸汽量计算可连续熨烫12分钟左右，满足单次熨烫3-5件日常衣物的需求，水箱注水口设置在手柄前端的斜切面上，注水时无需翻转熨斗，操作更加便捷。底板的边缘做了圆角包边处理，熨烫衣物纽扣、拉链周边位置时，可灵活贴合衣物缝隙，不会刮伤衣物面料或者纽扣表面，前端的尖形设计可深入衣领、袖口等狭窄区域，保证褶皱部位都能被熨烫到位。

　　在结构装配层面，整个熨斗的外壳采用卡扣加螺丝的组合固定方式，内部的蒸汽管路、加热元件、温控组件都设置了独立的安装定位柱，装配时可快速定位，减少装配误差，温控器的感应端紧贴底板表面，可实时监测底板温度，当温度超过设定阈值时自动切断加热电源，保证使用安全，过热保护装置作为二级安全结构，在温控器失效时可强制断电，避免温度过高引发安全事故。
