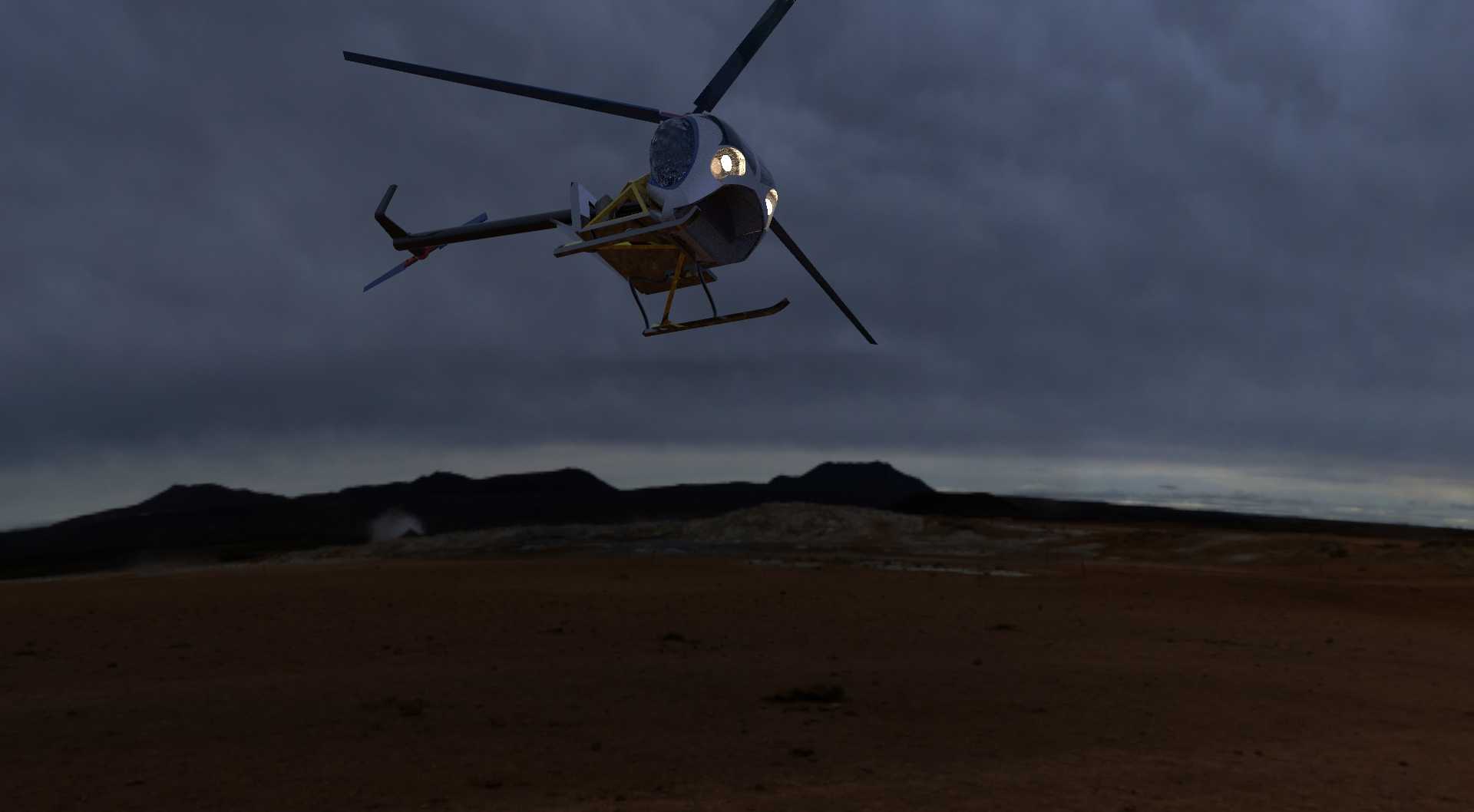

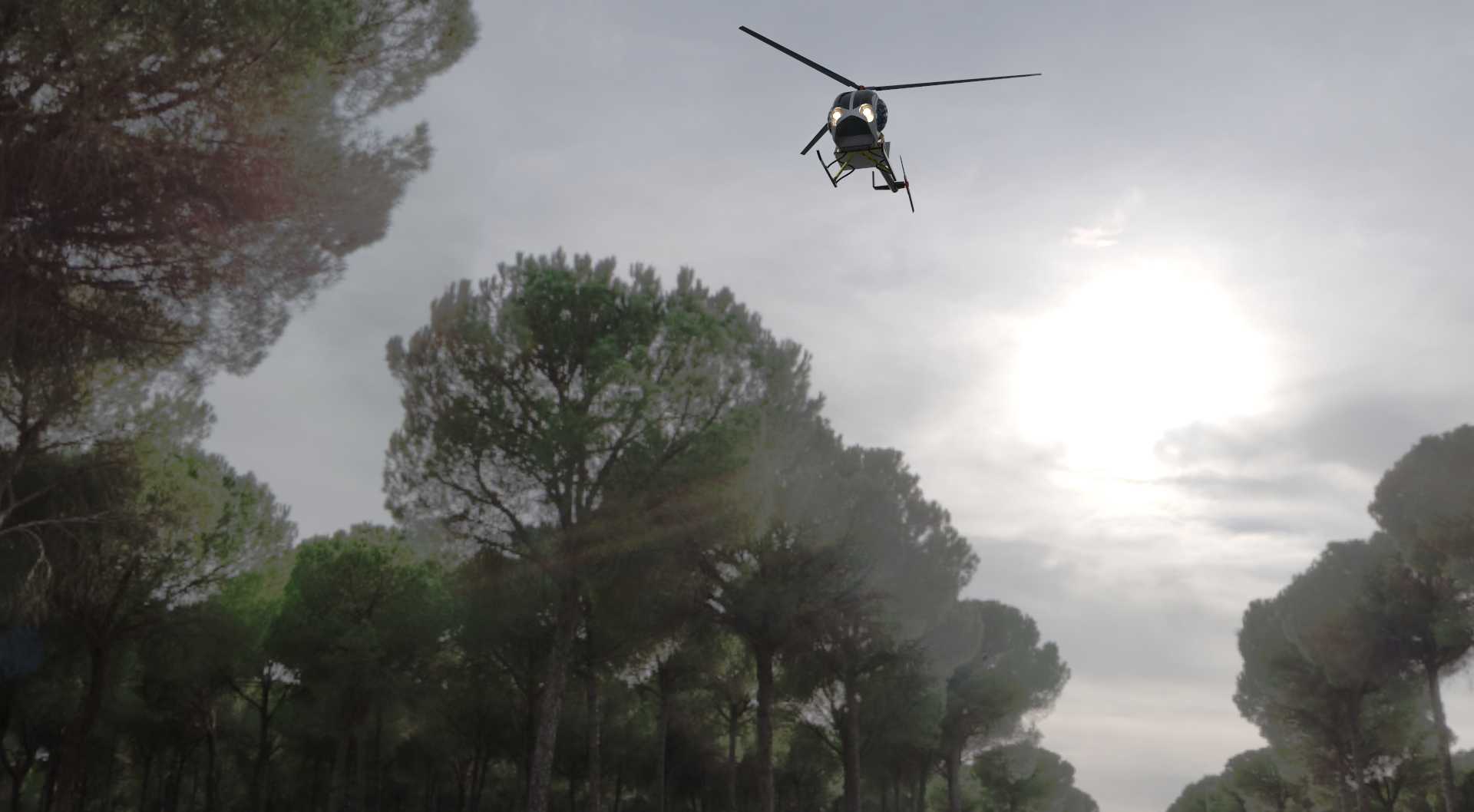

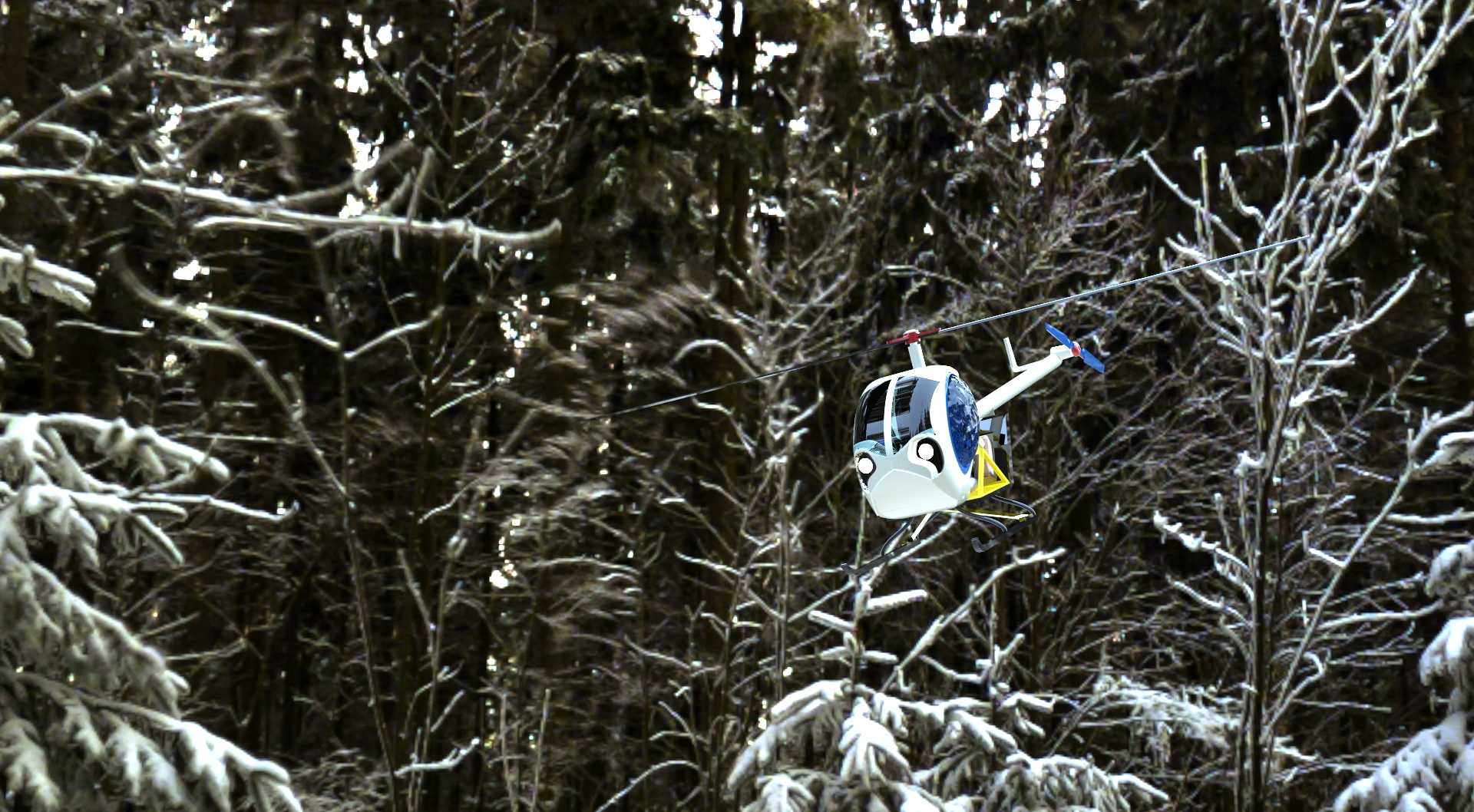

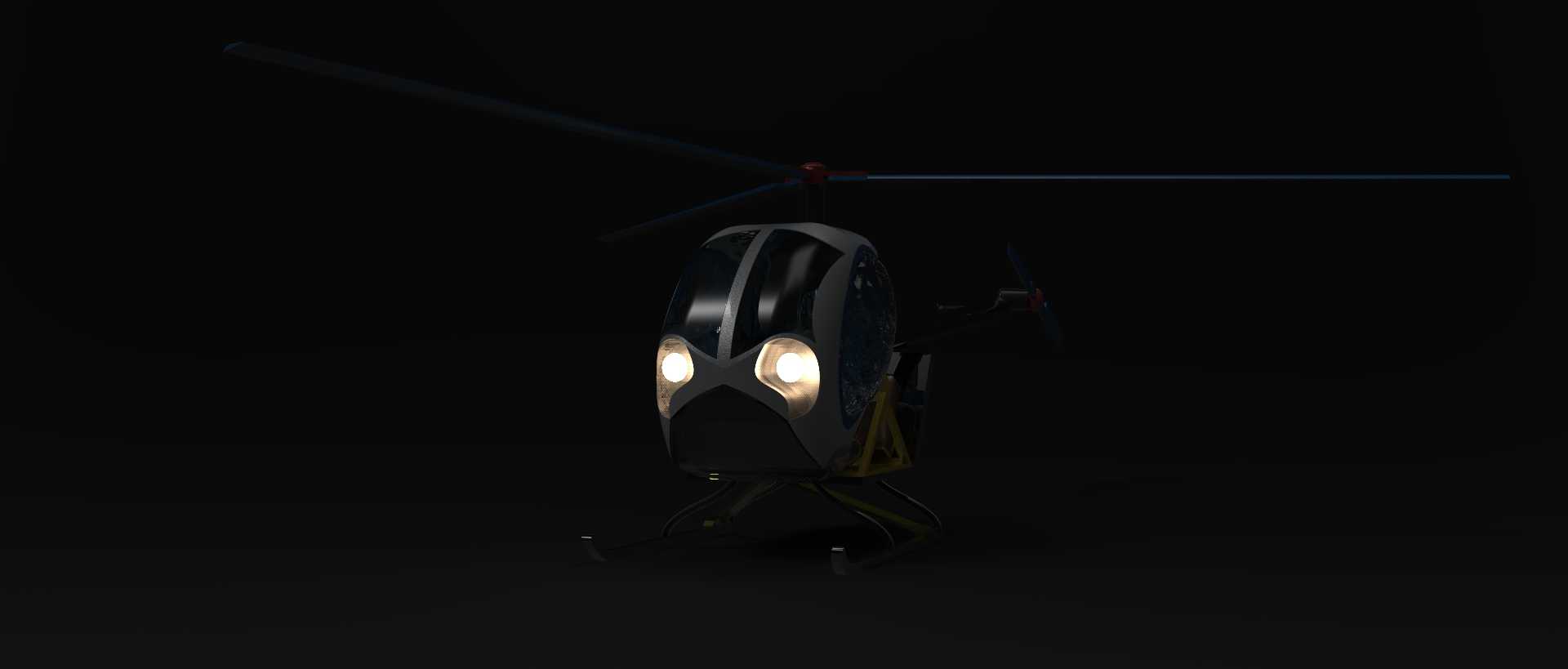

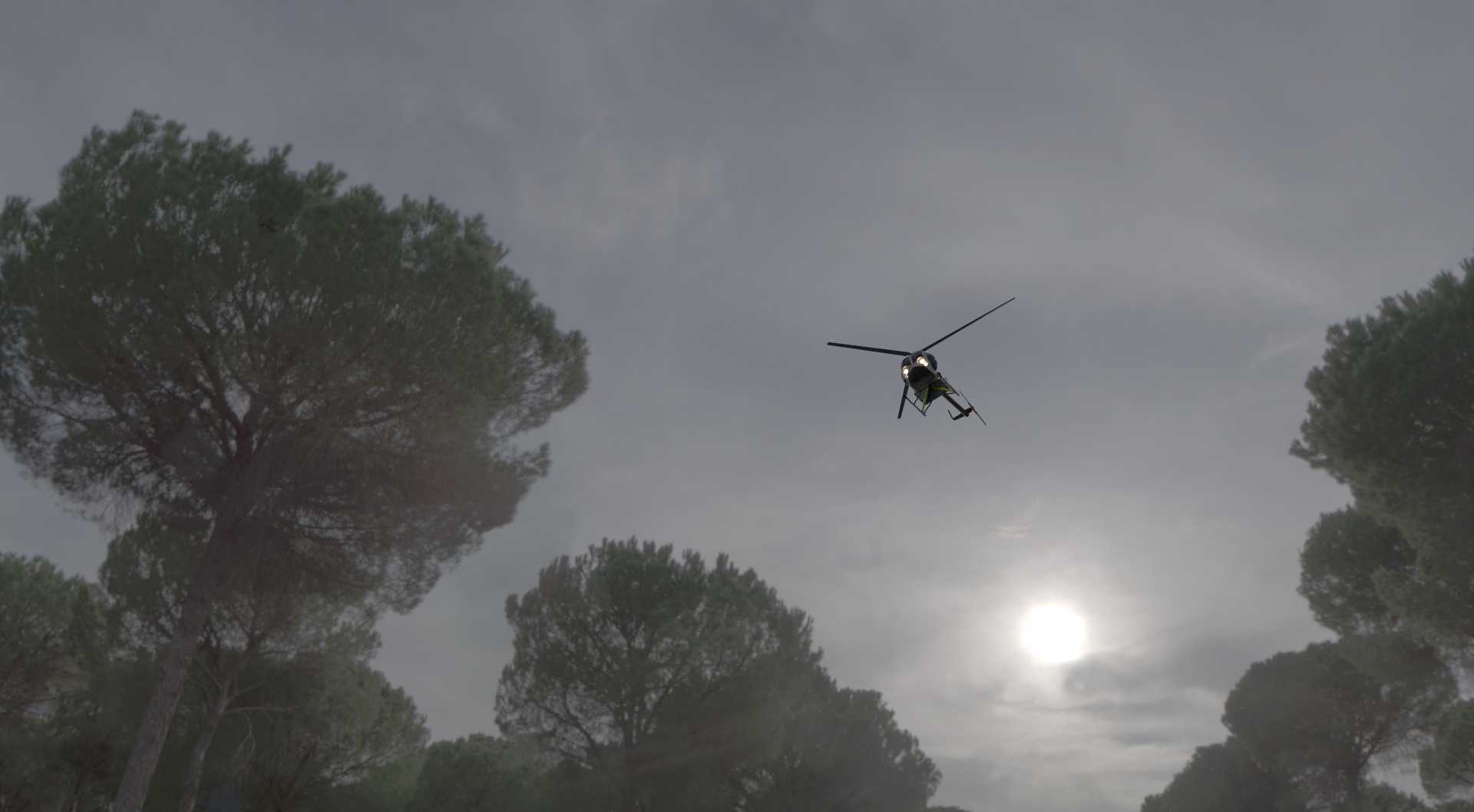

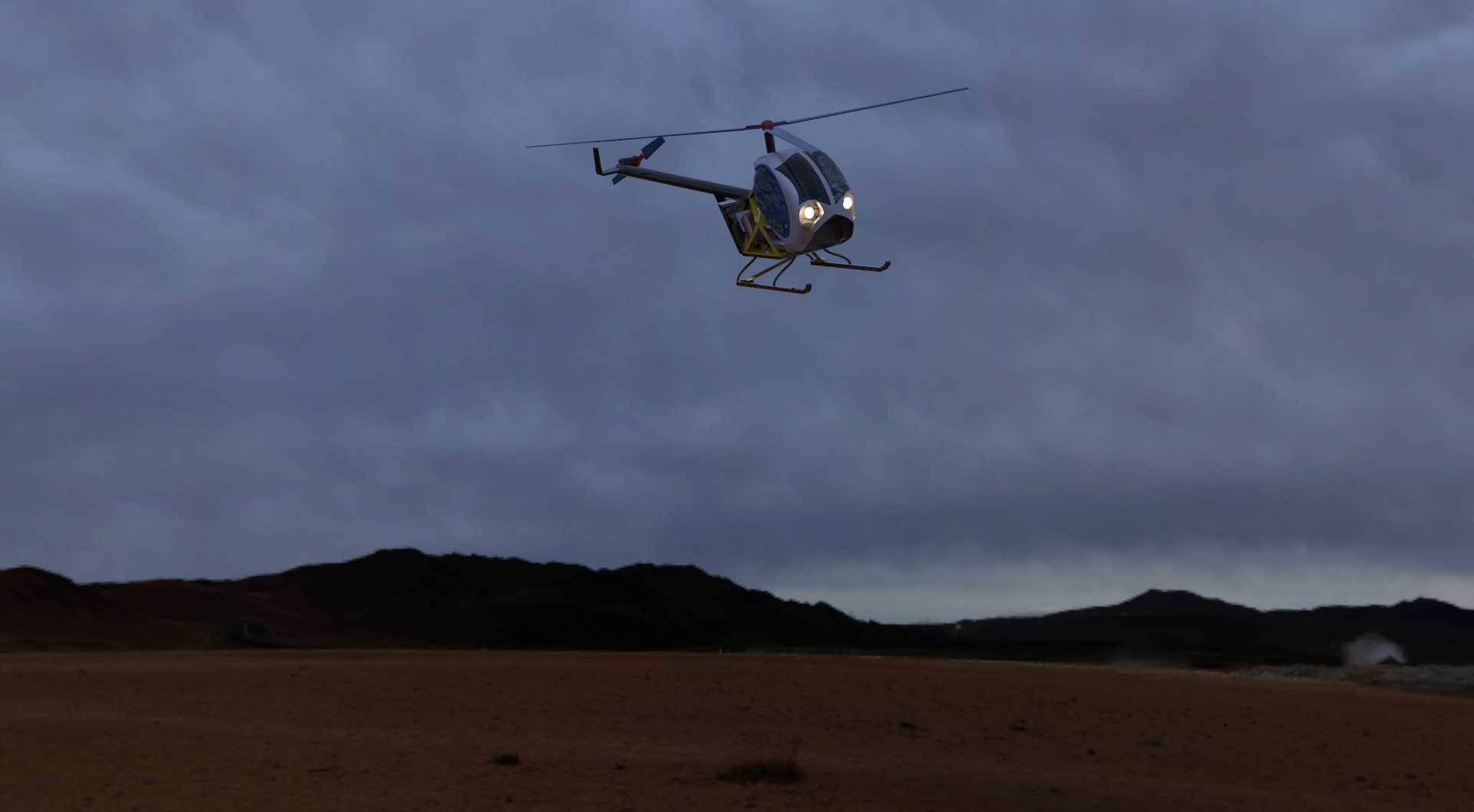

单旋翼带尾桨低空作业直升机结构设计

　　在林业巡护、山区应急救援、低空物探这类作业场景里，单旋翼带尾桨构型的直升机始终是适配性极强的空中载具，这类场景普遍缺乏固定翼飞行器所需的长距离起降跑道，同时要求载具具备低空悬停、低速机动、小半径转向的能力，这套三维结构模型完整还原了该类直升机的核心结构逻辑，可直接用于结构校核、改装方案推演、教学演示等场景。从实际作业需求出发，该构型的设计首先要平衡气动效率与结构冗余度，主旋翼采用三叶片铰接式结构，桨叶翼型匹配低速低空的空气密度特性，在海拔1000米以下的作业空域，能在搭载标准作业载荷的前提下维持稳定的升力输出，桨毂位置集成了挥舞铰、摆振铰与变距机构，整套传动路径从主减速器输出端到桨叶变距拉杆的安装边界都做了精准还原，安装时需注意变距拉杆的行程余量需控制在8毫米以上，避免大机动动作下出现结构干涉。尾桨部分采用跷跷板式两叶结构，布置在尾梁末端的右侧，通过尾传动轴与主减速器动力输出端连接，尾桨的主要作用是抵消主旋翼旋转产生的反扭矩，同时通过调整尾桨桨距实现航向控制，设计时特意将尾桨的旋转平面与主旋翼旋转平面设置了3度的倾角，可在悬停状态下提供少量的升力分量，降低主旋翼的载荷负担，尾梁的结构采用半硬壳式设计，内部预留了传动系统、航电线路的敷设空间，尾梁与主机身的连接法兰位置做了加强筋处理，可承受尾桨工作时产生的交变载荷，避免长期使用后出现结构疲劳。主机身部分分为驾驶舱、载荷舱、动力舱三个核心区段，驾驶舱采用串列双座布局，

　　风挡框架的结构强度满足低空作业时的防异物撞击要求，舱内操纵机构的布置位置完全匹配人体工程学参数，周期变距杆、总距杆、脚舵的安装位置与行程范围都做了1:1还原，可直接用于操纵系统的运动仿真。载荷舱位于驾驶舱后方，舱门采用侧开式设计，内部预留了标准的设备安装导轨，可根据不同作业场景快速更换救援绞车、物探设备、播撒装置等任务载荷，安装接口采用通用化的快卸结构，无需额外改装即可适配多数主流作业附件。动力舱布置在主机身的中上部，主减速器位于动力舱的核心位置，发动机输出轴通过联轴器与主减速器输入端连接，主减速器除了给主旋翼输出动力外，还通过尾传动轴、附件传动轴分别给尾桨、滑油散热风扇、液压泵等附件提供动力，动力舱的蒙皮上预留了散热通风口，

　　通风口的朝向匹配前飞时的气流方向，可在不额外增加冷却风扇功率的前提下满足动力系统的散热需求。起落架采用滑橇式结构，相比轮式起落架，滑橇式结构更适合在林间、山地等不平整场地起降，结构重量更轻，维护难度更低，滑橇与机身的连接采用弹性支撑结构，可在着陆时吸收冲击载荷，避免硬着陆时的冲击力直接传递到机身主结构，滑橇的横向跨度经过反复校核，可在15度的侧坡地面维持稳定停放，不会出现侧翻风险。整套模型的外形尺寸严格按照真实作业类直升机的参数还原，主旋翼直径10.2米，尾桨直径1.6米，机身总长12.3米，机高3.1米，所有部件的安装边界都做了干涉检查，比如主旋翼旋转时的桨尖轨迹与尾梁、平尾的最小安全距离控制在0.3米以上，

　　避免大桨距状态下桨叶变形碰到机身结构；尾桨旋转时的桨尖轨迹与垂尾的安全距离控制在0.15米以上，同时预留了足够的维护操作空间，日常检查尾桨桨距、更换尾桨叶片时无需拆卸额外的机身结构。从设计思路上，这套结构没有盲目追求高速飞行性能，而是把核心指标放在了低空作业的可靠性、维护便捷性、载荷适配性上，所有易损部件的安装位置都预留了足够的操作空间，比如主减速器的滑油加注口、油滤更换位置都设计在地勤人员站在地面即可操作的高度，无需借助登高设备就能完成日常维护作业；航电设备的安装架采用标准化的模块化结构，不同功能的航电模块可快速插拔更换，降低野外作业时的故障排除难度。针对林间作业的特殊需求，设计时特意将发动机的进气口位置抬高，同时加装了进气防护网的安装接口，可避免低空飞行时吸入树枝、沙尘等异物损坏发动机；主旋翼桨叶的前缘做了耐磨强化设计的结构预留，可加装不锈钢耐磨包边，降低林间飞行时树枝抽打对桨叶的损伤。整套结构的重量分配经过反复优化，空机状态下的重心位于主旋翼轴轴线前方0.12米的位置，搭载标准作业载荷后重心仍处于允许的包线范围内，不会出现重心偏移过大影响操纵稳定性的问题，燃油箱布置在机身重心附近的位置，燃油消耗过程中重心的偏移量控制在0.05米以内，无需额外调整配平就能维持稳定的飞行姿态。
