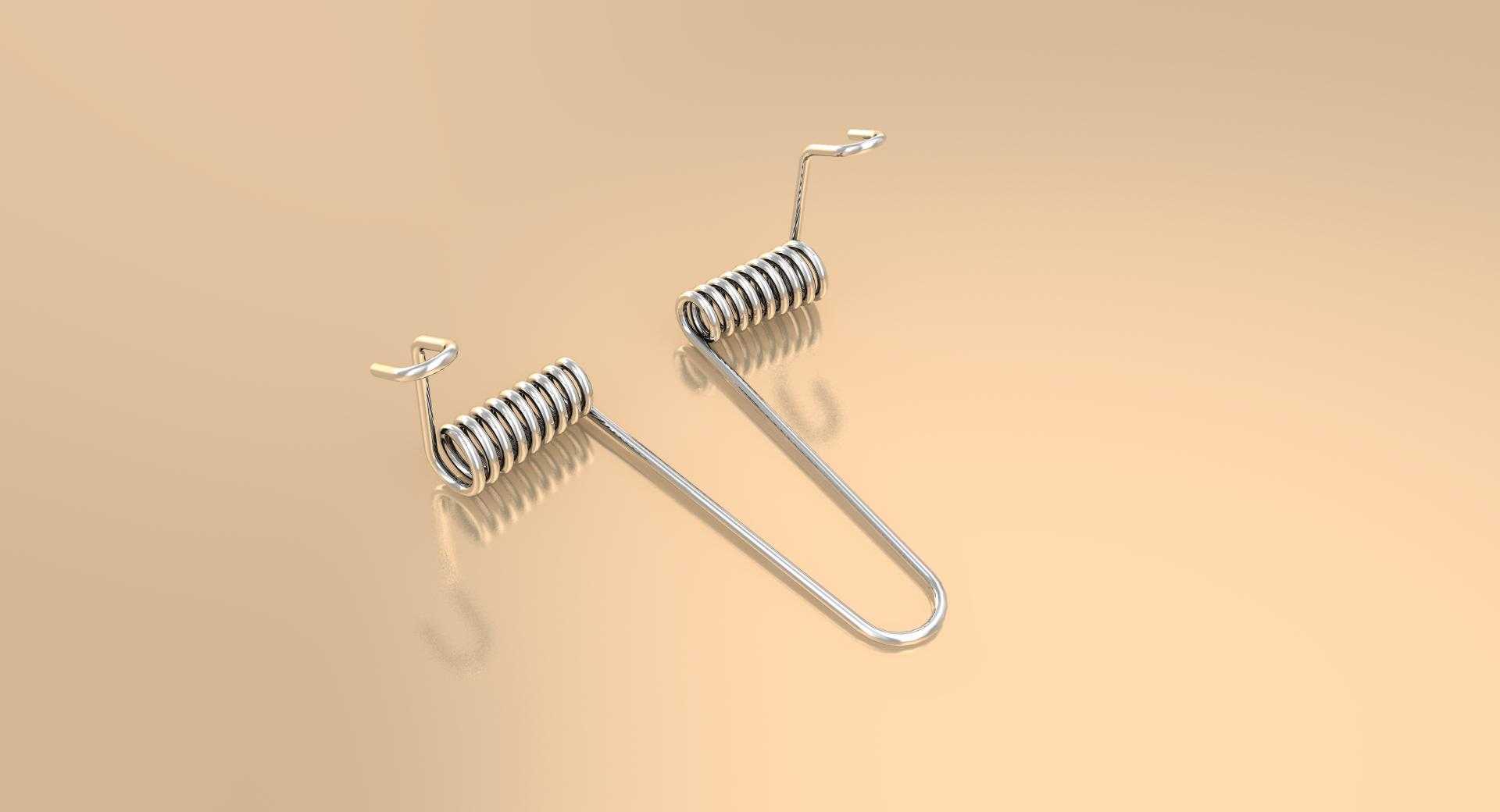

双扭臂扭转弹簧结构设计方案

项目分类:通用五金配件 发布时间:2022-01-13 ID:500435
  • 双扭臂扭转弹簧结构设计方案
  • 双扭臂扭转弹簧结构设计方案

  在日常的机械结构设计工作中,扭转弹簧是极为常用的弹性储能元件,这类双扭臂结构的扭簧,常被应用在各类需要提供旋转复位扭矩的场景中,比如常见的衣夹、文件夹的夹持复位结构,小型电器的舱门开合复位结构,工业设备里的卡扣回弹、扳机复位、铰链扭矩补偿等位置,很多时候不起眼的扭簧,直接决定了整套机构的操作手感与使用寿命。

  做这类扭簧的结构设计时,首先要明确安装空间的边界约束:两个螺旋簧体的中径需要匹配安装位的定位销轴直径,通常簧体内径要比定位销轴大出0.2-0.5mm的间隙,避免工作转动过程中簧体与销轴出现卡滞、偏磨的问题;两个簧体之间的连接臂长度,要完全适配两个安装支点的中心距,保证装配完成后,扭簧的初始预扭角度处于设计区间内,不会出现安装后无预紧力、或是预紧角度过大导致簧体应力超过材料屈服极限的问题。

  从功能特性来看,这类双扭臂扭簧在工作时,两个螺旋簧体同步承受扭转载荷,应力分布比单扭臂结构更均匀,相同线径、中径的参数下,能提供更平稳的扭矩输出,不会出现单扭簧工作时的侧向偏载问题。设计时需要根据工作行程的最大扭转角度,核算簧体的有效圈数:有效圈数过少会导致扭转刚度偏大,小角度转动就会产生过大的扭矩,操作手感过硬,同时圈数少的情况下单圈变形量更大,容易出现永久变形;有效圈数过多则会导致刚度不足,无法提供足够的复位扭矩,还会占用更多的轴向安装空间。

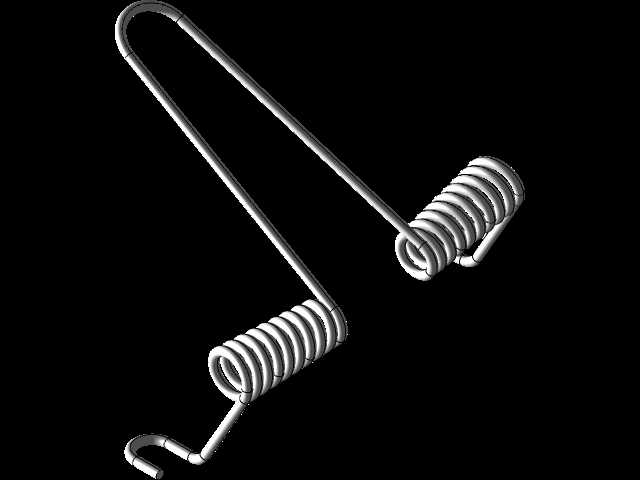

  扭臂的结构设计也需要结合实际安装场景调整,图中这类带弯折挂钩的扭臂,是为了卡入对应安装件的卡槽内,避免工作过程中扭臂出现滑移、脱开的问题;扭臂的弯折半径不能过小,否则弯折位置会出现应力集中,在反复扭转工作时容易从弯折处断裂,通常弯折内半径要大于等于钢丝线径的1.5倍,同时要对弯折位置做去应力处理,消除冷弯折产生的残余内应力。

  材料选择上,这类常规场景使用的扭簧多选用碳素弹簧钢丝,成本较低且弹性性能稳定,若应用在潮湿、有腐蚀的环境中,则需要更换为不锈钢弹簧钢丝,或是做表面镀层处理;表面处理的选择也要匹配安装环境,普通室内干燥环境可以做发黑处理降低成本,户外或易接触水汽的场景则需要做镀锌、镀镍处理,提升防锈能力。

  安装结构设计时,要注意给扭簧的轴向留出足够的窜动间隙,因为扭簧在承受扭转载荷时,簧圈会出现轻微的轴向收缩,若轴向没有预留间隙,会导致簧圈被端面结构挤压,出现额外的摩擦阻力,导致扭矩输出不稳定,长期工作还会磨损簧圈表面,降低使用寿命。同时定位销轴的表面粗糙度要控制在合理范围,过于粗糙的表面会加速簧体内圈的磨损,过于光滑则没有必要,会额外增加加工成本。

  在实际选型匹配时,不能只看静态的扭矩参数,还要考虑工作频次:如果是高频往复扭转的工作场景,需要适当降低扭簧的工作应力上限,选择线径稍大、有效圈数稍多的参数组合,降低单圈的变形量,提升疲劳寿命;如果是低频、偶尔动作的场景,则可以在材料屈服极限允许的范围内,适当提高设计应力,缩小扭簧的整体体积,节省安装空间。

  很多新手设计师在做扭簧选型时,容易忽略扭臂的受力方向,扭簧工作时的载荷方向必须让簧圈有越拧越紧的趋势,不能反向加载让簧圈松开,否则会导致簧圈之间出现间隙,扭矩输出非线性,严重时还会导致扭臂从安装位脱出,造成机构失效。另外扭臂的力臂长度也直接影响输出扭矩的大小,在相同的扭转角度下,力臂越长,末端输出的力越小,设计时要根据驱动端的受力需求,合理调整扭臂的有效长度,避免出现力值不匹配的问题。
