汽车传动用十字轴式万向联轴器结构

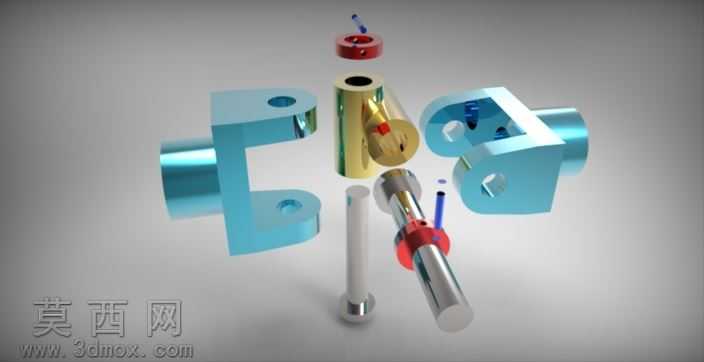

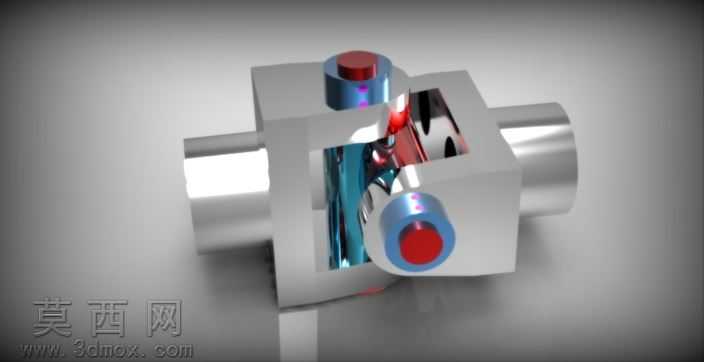

本作品为应用于汽车传动系统的十字轴式万向联轴器三维建模作品，建模过程依托三维参数化设计软件完成，全程遵循机械设计规范与实际加工装配逻辑，完整还原了该类万向联轴器的真实结构与工作特性。建模阶段首先完成核心传动部件十字轴的参数化绘制，严格按照十字轴的轴颈同轴度、垂直度公差要求设定建模基准，四个轴颈的直径、长度参数完全匹配通用汽车传动场景的选型标准，轴颈根部的过渡圆角、端面定位孔等细节均做了精准还原，避免应力集中的结构设计在模型中得到完整呈现。随后完成两端叉形接头的建模，叉头的轴孔与十字轴轴颈采用间隙配合的尺寸设定，叉头与外接传动轴的连接轴段做了同轴度约束，轴段表面的粗糙度对应区域做了视觉区分，叉头内部的容纳空腔完全匹配十字轴的摆动角度范围，保证联轴器在存在轴线夹角的工况下可实现稳定扭矩传递。中间的壳体连接结构建模时兼顾了结构强度与装配便利性，壳体的内腔轮廓避让十字轴的最大摆动轨迹，壳体外部的紧固结构、定位凸台均按照实际装配逻辑设计，无干涉错位问题。渲染阶段采用工业级渲染参数设置，金属部件分别赋予不同材质：十字轴与传动轴采用高抛光铬钢材质，还原传动轴类零件的精加工金属质感，表面反射参数经过调试，可清晰呈现环境光影反射同时不丢失结构轮廓细节；壳体部分采用哑光结构钢材质，与内部光亮的传动部件形成视觉层次区分；轴颈端部的密封端盖采用红色工程塑料材质，既还原了实际产品的密封件配色，也通过色彩对比突出核心铰接部位的结构位置。场景布光采用三点布光法，主光从侧上方投射，勾勒出联轴器的整体轮廓与金属反光，辅光补亮暗部结构避免细节丢失，轮廓光从后方打亮部件边缘，增强模型的立体感与空间层次，背景采用渐变中性灰背景，避免多余元素干扰结构展示。该万向联轴器的设计核心是解决汽车传动系统中两轴存在轴线偏角时的扭矩传递问题，建模时完整还原了其角度补偿能力，十字轴与叉头的铰接副可实现设定角度范围内的灵活摆动，无结构卡滞，各部件的装配关系完全符合实际机械装配要求，可直接用于装配干涉检查、运动仿真演示、工程图纸导出等后续工作，也可作为汽车传动系统教学演示的直观三维素材，帮助理解万向联轴器的传动原理与结构组成。
