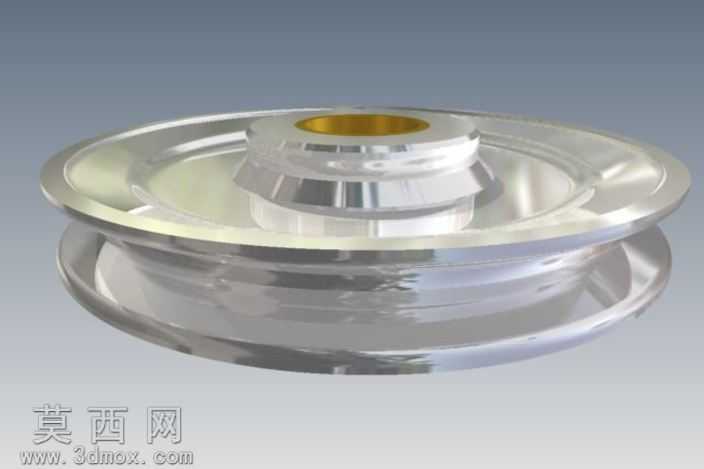

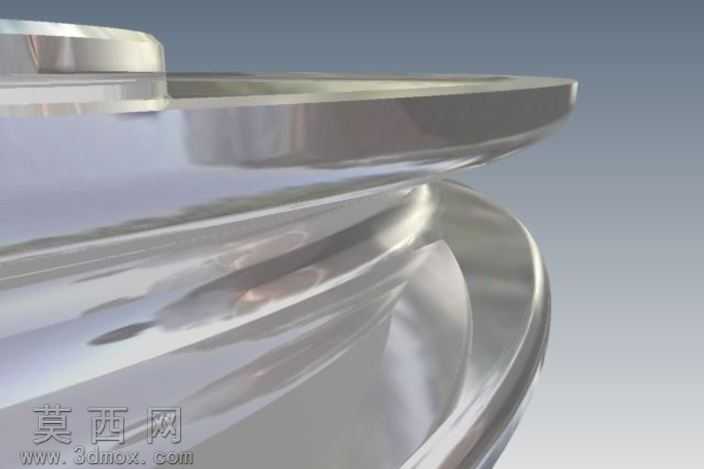

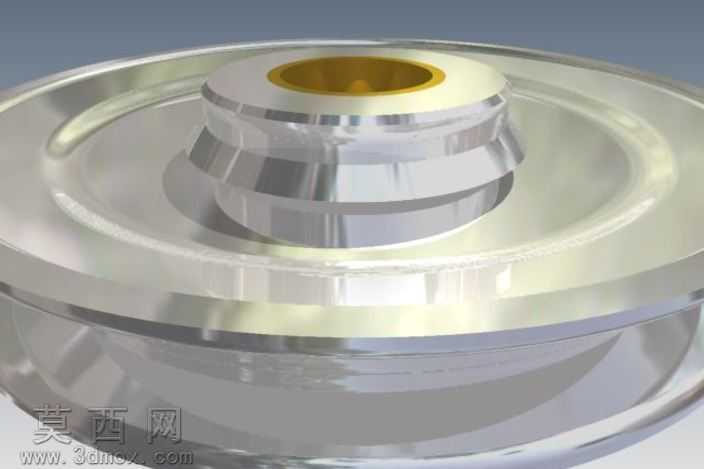

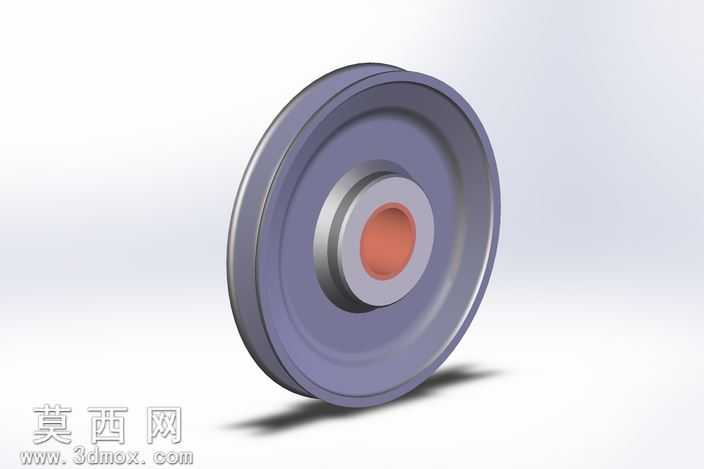

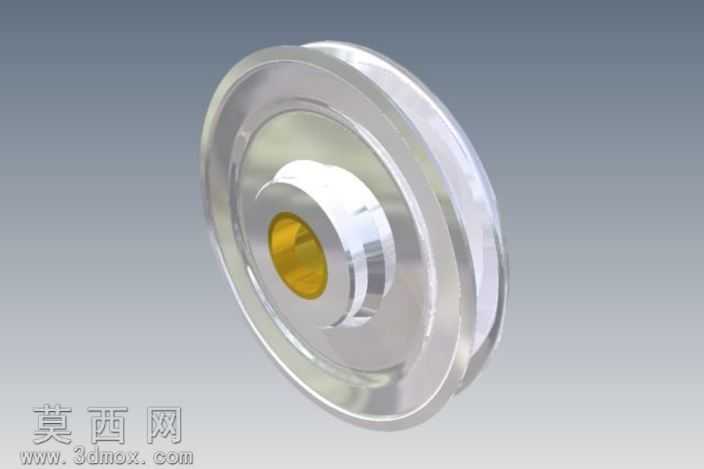

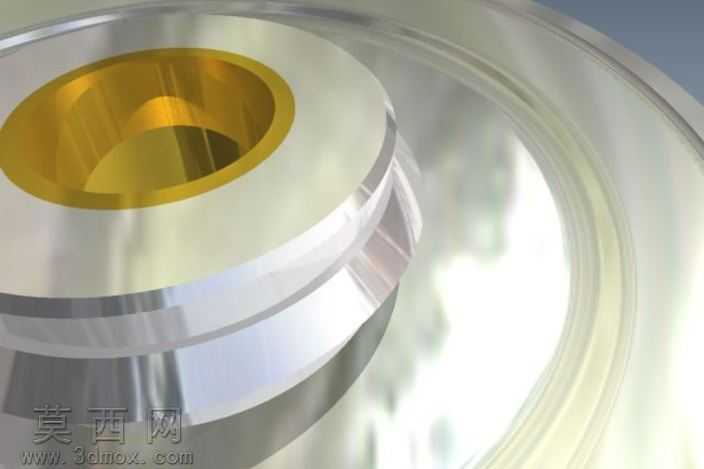

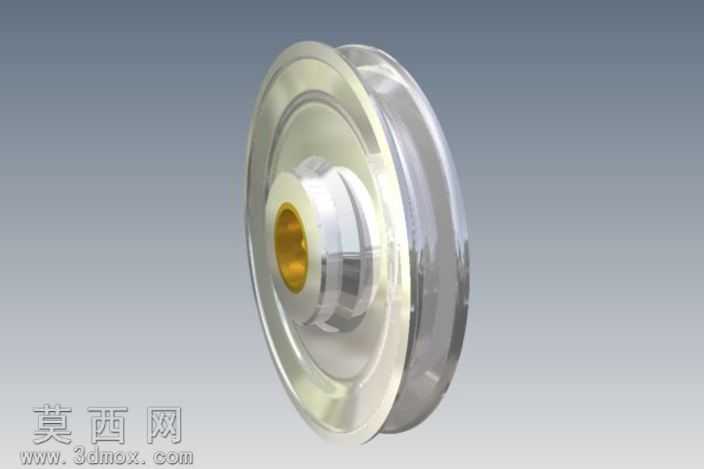

本作品为外径15英寸的工业传动皮带轮三维建模成果,建模过程依托主流三维设计软件完成,整体遵循机械传动零件的实际生产设计规范。建模初期先梳理皮带轮的核心功能逻辑,明确其作为挠性传动核心部件的载荷传递需求,确定轮体、轮毂、安装轴孔三大核心结构的尺寸比例,先以旋转凸台特征生成轮体的基础回转基体,精准控制轮缘的型面弧度,保证后续与传动皮带贴合时的接触面积符合传动效率要求,避免运转过程中出现皮带打滑、偏磨的问题。轮槽结构的绘制严格匹配对应规格皮带的截面尺寸,对槽面的粗糙度相关结构做了细节还原,保证模型的工程实用性。轮毂部分做了阶梯式的结构设计,中间的安装轴孔预留了合理的公差配合余量,轴孔周边的区域做了加厚处理,提升轮体安装后的结构强度,抵消皮带张紧状态下对轮毂产生的径向载荷。材质渲染阶段,轮体主体赋予了哑光深灰的铸铁材质效果,还原普通铸造皮带轮的真实质感,轮毂的金属配合面做了金属切削后的亮面金属材质区分,轴孔内部做了防锈涂层的暖红色材质表现,不同材质区域的边界清晰,光影渲染采用柔和的工作室光源,在轮体下方投射出自然的软阴影,完整呈现皮带轮的立体结构与各部分的比例关系。设计过程中充分考虑了零件的工艺合理性,轮体的壁厚保持均匀过渡,避免铸造过程中出现缩孔、应力集中的缺陷,轮缘与轮毂之间的连接幅板做了合理的厚度设计,在保证整体结构强度的前提下尽可能降低零件的自重,减少传动过程中的转动惯量,提升传动系统的动态响应性能。整个模型的所有特征参数均可编辑,能够根据实际的传动需求调整外径、槽数、轴孔直径等核心尺寸,可直接用于机械传动系统的虚拟装配、运动仿真以及工程出图环节,适配多种工业传动场景的设计使用需求。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.92 MB
- 售价 10金币
- 浏览次数
- 系统要求 STL,STEP/IGES,SolidWorks2012,效果图,其它,
- 软件分类 通用机械零部件
