多板层叠式球拍成型注塑模具结构

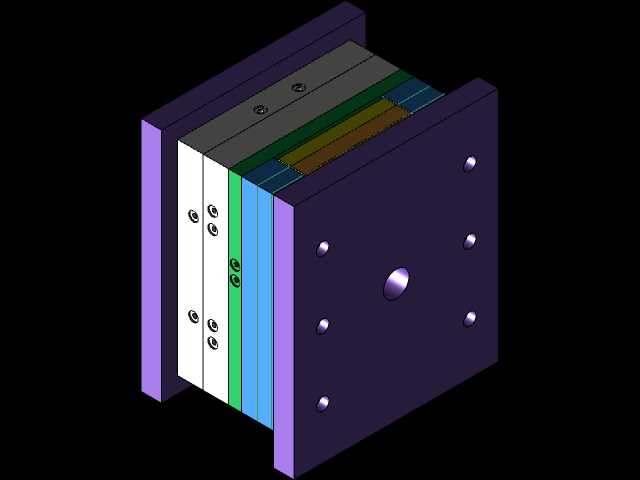

　　这套层叠排布的模具结构，核心面向体育用品领域的塑胶球拍批量成型生产场景，在日用塑料制品加工车间的卧式注塑机上配套使用，可一次完成多腔球拍类塑件的注射充模、保压冷却、开模顶出全流程作业。从结构拆分视角看，整套模架采用多板依次堆叠的排布逻辑，从注塑机喷嘴对接侧开始，依次设置定位环板、热流道固定板、定模型腔板、动模型腔板、顶出机构承板、动模底板，各板件之间通过精密导柱导套实现开合模过程的精准导向，避免合模错位导致的型腔啃伤、塑件飞边问题。

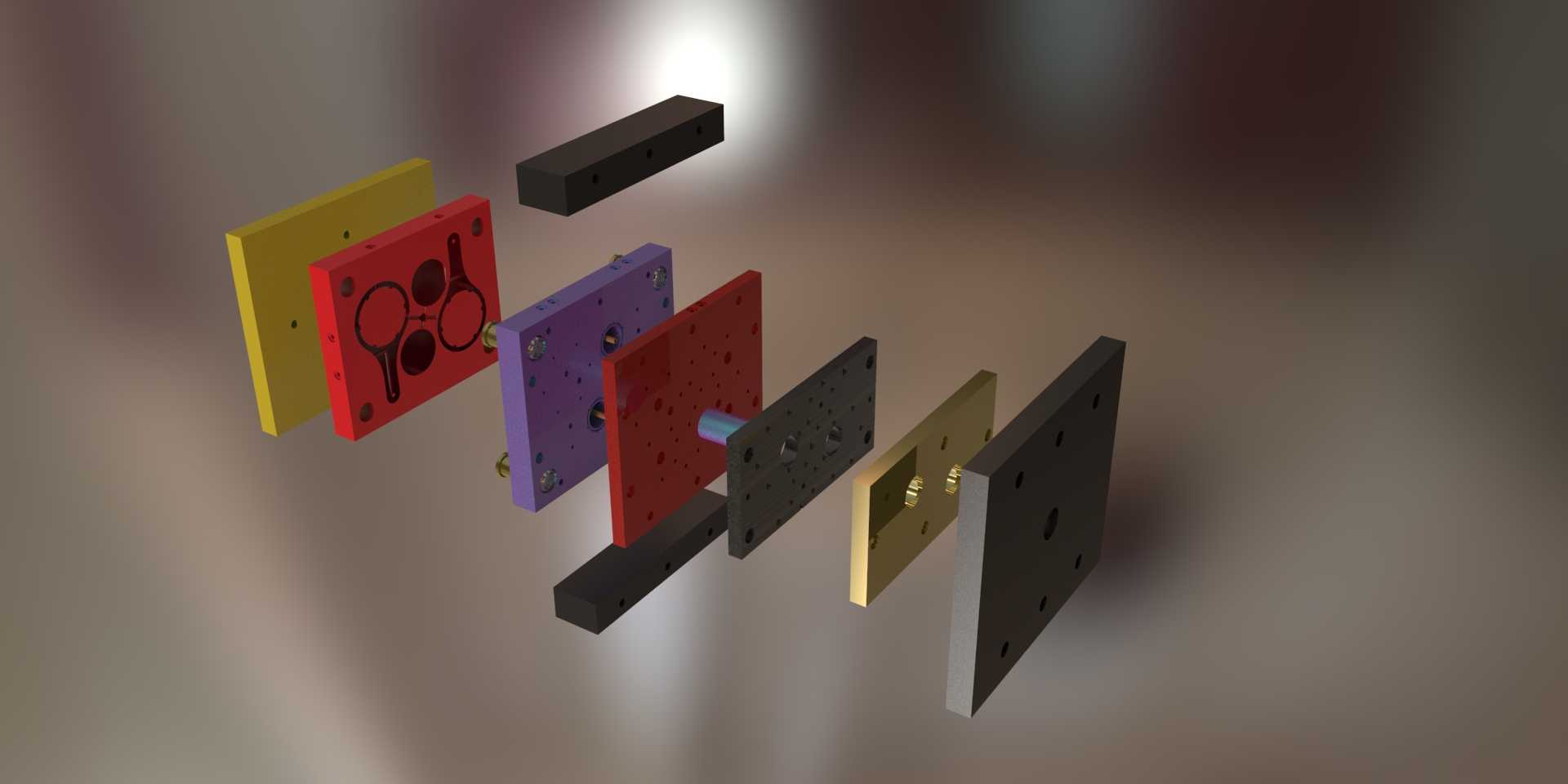

　　设计阶段首先围绕球拍类塑件的外观与精度要求做型腔排布，因为球拍主体带有对称的拍面镂空结构、手柄衔接位的安装柱结构，型腔直接加工在对应模仁板上，红色与紫色的模仁板分别对应球拍正反两面的成型面，表面做了镜面抛光处理，保证成型后塑件表面无刀痕、无缩痕，不需要额外做表面喷涂处理就能达到外观要求。模仁周边均匀布置冷却水路，水路距离型腔表面的距离控制在12-15mm区间，相邻水路间距保持20mm，保证充模后整个型腔区域的冷却速率一致，避免塑件因冷却不均产生翘曲变形，尤其是拍面的薄壁区域，冷却速率匹配可有效减少内应力残留，降低后续装配过程中断裂的风险。

　　在安装边界上，整套模具的外形尺寸适配200吨级卧式注塑机的拉杆间距，模具总厚度在开合模行程允许范围内，定位圈直径匹配注塑机定模板的定位孔尺寸，主流道衬套的球面半径与注塑机喷嘴球面半径做适配设计，保证注射过程中无溢料问题。动模侧的顶出板与注塑机的顶杆位置对应，开模到设定行程后，顶杆推动顶出板带动顶针将冷却完成的塑件从模仁上平稳顶出，顶针位置避开塑件的外观面，全部布置在球拍手柄的非外观区域以及浇口残留位置，避免顶针痕迹影响塑件外观。

　　导向部件除了四角的主导柱导套之外，在各层模板之间还设置了辅助精定位块，因为多板层叠结构的累计公差容易导致合模偏移，精定位块的锥面配合可将合模定位精度控制在0.02mm以内，保证型腔的同轴度，避免球拍拍面出现壁厚不均的问题。模具上还设置了专用的锁模块，在模具吊装、搬运过程中可将各层板件锁死，避免模板意外滑落造成零件磕碰损伤，吊装到注塑机上完成固定后再拆除锁模块，接入冷却水管、确认开合模动作顺畅后即可投入生产。

　　从实际生产用途来看，这套结构相比普通两板模，可在相同锁模力的设备上实现更多型腔的布置，有效提升单批次生产效率，层叠的板件结构也方便后续维护更换模仁，当需要生产不同配色或者小幅改款的球拍塑件时，只需要更换对应型腔的模仁镶件，不需要重新加工整套模架，能有效降低模具改造成本，缩短新品量产的准备周期。流道设计上采用热流道转冷流道的进胶方式，进胶点设置在球拍手柄的末端，注射过程中熔料从手柄位置向拍面区域逐步填充，配合模腔上的排气槽设计，可将型腔内的空气顺利排出，避免塑件出现缺胶、气泡、烧焦等成型缺陷，保证拍面的薄壁区域填充完整，成型后的塑件尺寸稳定，可直接与手柄包胶组件、拍网配件完成装配，不需要额外的二次修整工序。
