铣床工作台用工件定位锁紧铣削夹具

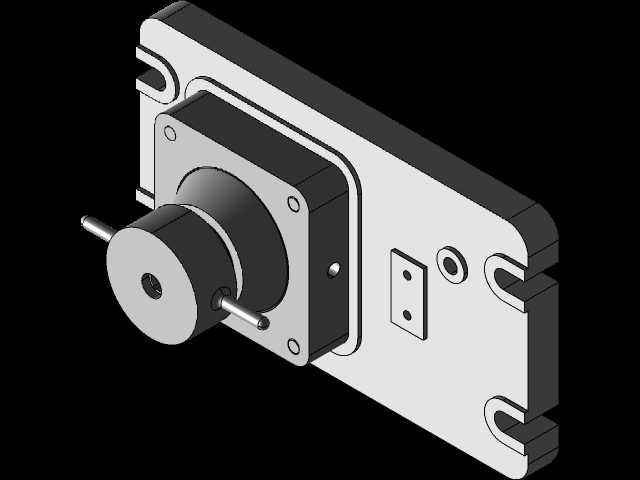

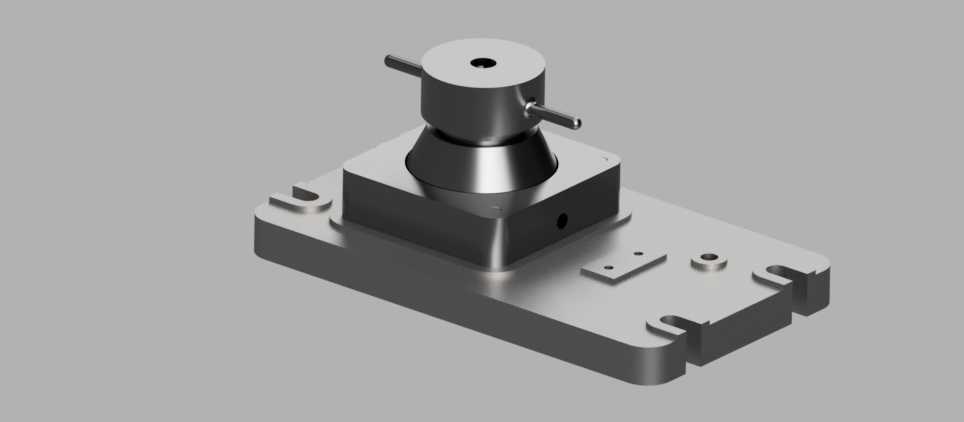

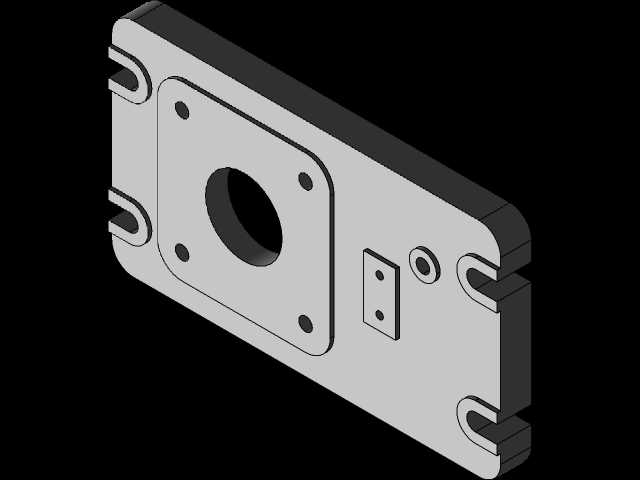

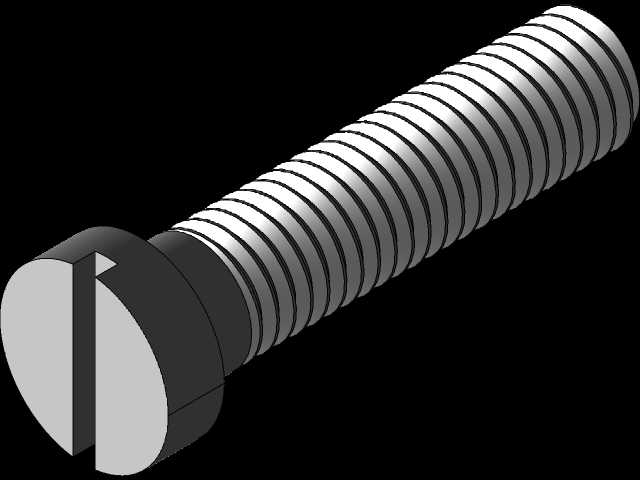

　　在常规立式铣床、数控铣床的平面铣削、轮廓铣削、槽位铣削工序中，这类安装在机床工作台T型槽上的夹具，承担着工件定位、夹紧、抗切削载荷的核心作用，是小批量机加工环节里替代通用台钳、降低装夹找正时间的常用工装。整套夹具的底座采用带安装耳的矩形板式结构，底座两侧的开口槽完全匹配标准铣床工作台的T型槽间距，安装时无需额外制作过渡板，直接通过T型螺栓即可将夹具整体锁紧在工作台面上，底座底面做了0.02mm平面度要求的精磨处理，保证安装后夹具基准面与机床工作台面的平行度误差控制在工艺允许范围内，避免装夹基准偏移带来的加工尺寸超差。

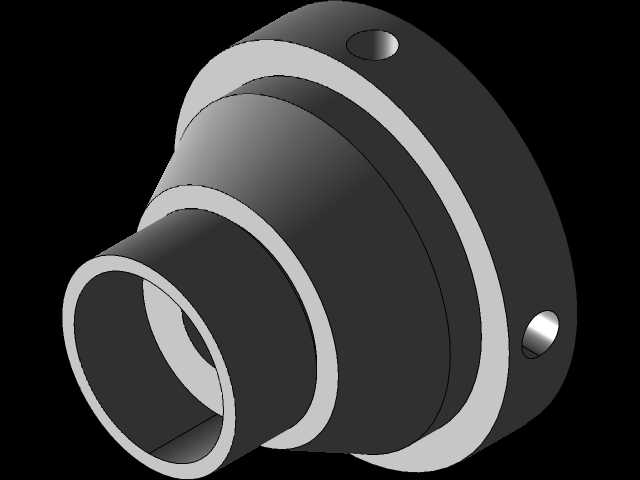

　　夹具中部的定位支撑结构采用锥面配合的定心设计，上部的锁紧操作杆采用横向穿销式结构，操作人员无需额外使用加力杆，单手即可扳动操作杆完成工件的锁紧与松开动作，相比传统的螺栓压紧式夹具，单工件装夹时间可缩短60%以上，尤其适合多工位批量铣削加工的生产场景。锥面定位结构的设计思路是利用锥面的自动定心特性，保证每次装夹工件的回转中心与夹具定位基准的同轴度误差不超过0.01mm，在进行圆周分布槽、对称轮廓的铣削加工时，无需每次重复找正工件中心，大幅降低操作人员的重复劳动强度。

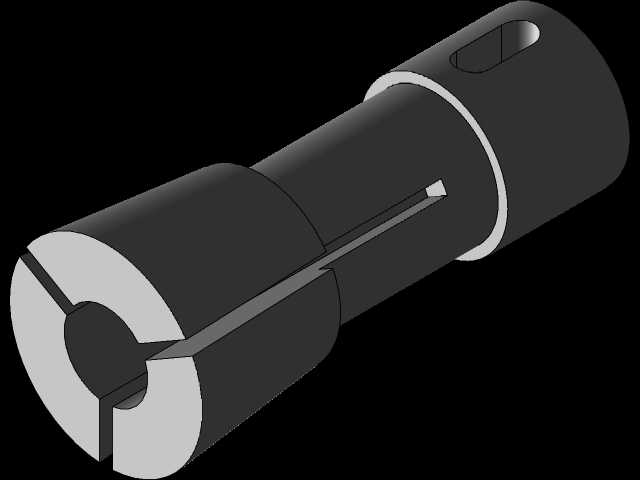

　　底座台面上预留的小型定位块、螺纹孔位，是为了适配不同外形尺寸的工件做辅助定位使用，当加工异形轮廓工件时，可通过加装定制的定位挡块、辅助支撑，拓展夹具的装夹适配范围，无需重新制作整套夹具主体，降低工装制作成本。夹具的整体高度控制在180mm以内，安装后不会超出普通立式铣床的Z轴行程安全边界，配合机床的自动走刀加工时，不会出现夹具与机床主轴护套、刀盘发生干涉的问题。上部锁紧头的中心设置有通孔，可适配带中心定位孔的轴类、套类工件装夹，穿入定位销后即可完成工件的轴向定位，避免铣削过程中工件受切削力作用出现轴向窜动。

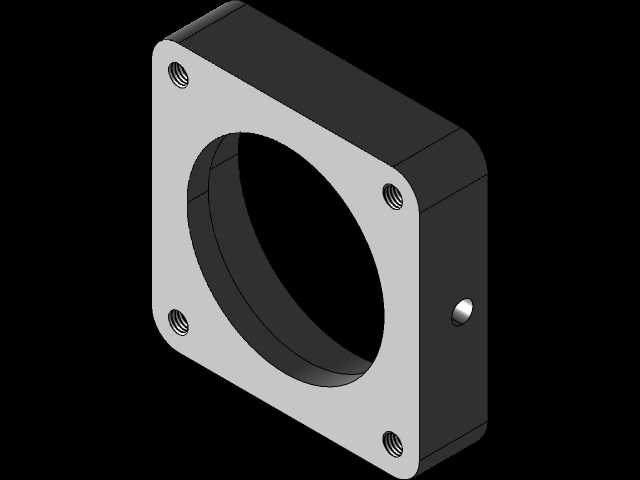

　　从受力结构设计来看，夹具的底座与中部支撑座采用一体式方台过渡结构，相比薄壁支撑结构，可承受更大的侧向铣削力，在进行大切深、快走刀的粗铣加工时，不会出现夹具共振、工件移位的问题，支撑座侧面设置的工艺孔是为了方便内部锁紧机构的装配与后期维护，无需拆解整个夹具底座即可完成内部弹性元件、锁紧件的更换。夹具所有与工件接触的定位面都做了淬火处理，表面硬度达到HRC45-50，长期使用不会因为工件装夹摩擦、切削冲击出现凹坑、磨损，延长夹具的整体使用寿命。

　　在实际生产应用中，这类夹具既可以用于普通铣床的单件小批量加工，也可以多套并排安装在数控铣床的工作台上，配合机床的自动换刀功能完成多工件的连续铣削加工，相比通用平口钳，它的装夹定位基准更统一，加工出的工件尺寸一致性更好，也不会出现平口钳装夹薄壁工件时的夹紧变形问题。针对不同厚度的工件，可通过更换上部不同高度的定位衬套来调整装夹高度，无需调整夹具整体的安装位置，适配不同加工深度的铣削工序需求。夹具的整体结构没有复杂的异形曲面，所有零部件都采用常规机加工工艺即可制作，后期维护成本低，适合中小型机加工车间作为通用工装配置。
