砖坯自动规整堆垛输送设备结构

　　这款设备主要面向建材生产环节的砖坯成型后段工序，解决刚压制成型的标准砖坯在输送过程中排列散乱、人工码垛劳动强度大、坯件边角易磕碰缺损的痛点，适配常规粉煤灰砖、混凝土砌块、烧结砖的生产节拍，可直接对接前段压砖机出料输送带，也可衔接后段的窑车转运、托盘打包工位，在中小型建材厂的自动化改造场景中适配性极强，不需要对原有产线的地基做大规模开挖调整，设备整体采用分段式铝型材框架拼接结构，现场安装仅需要按照定位标记锁紧型材连接件，接通气源与动力电源即可完成调试，大幅缩短产线升级的停线周期。

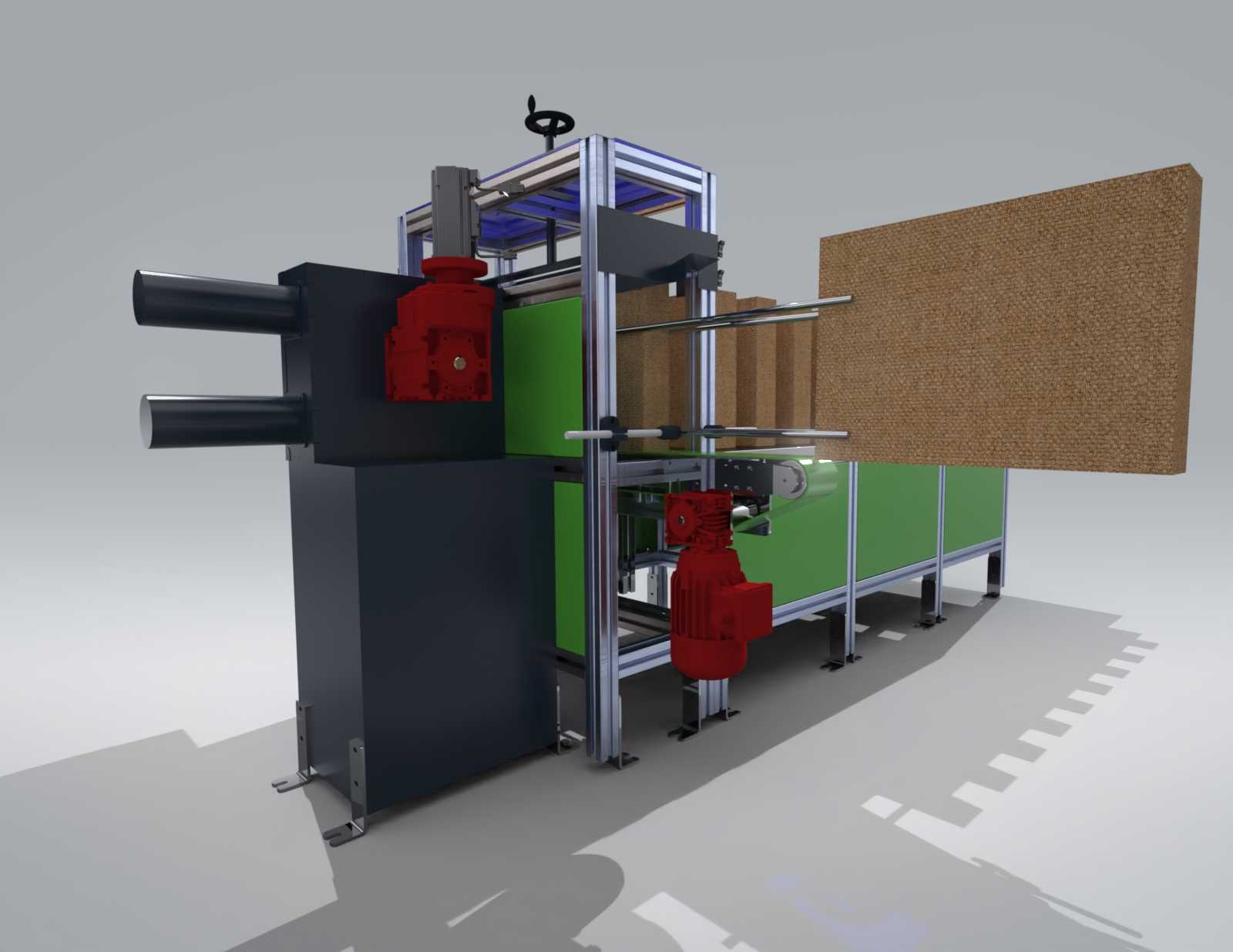

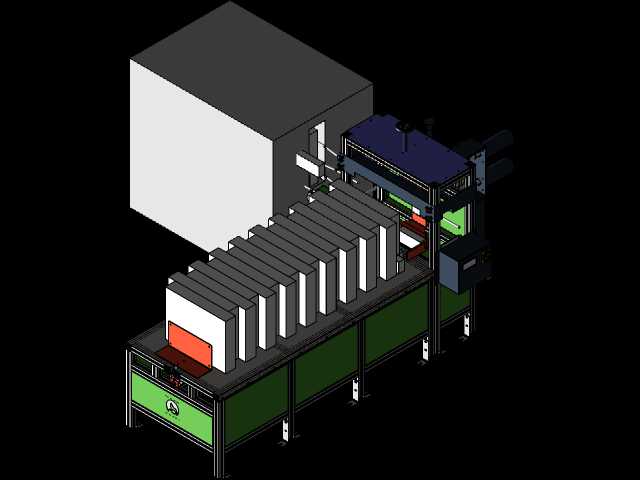

　　从功能实现逻辑来看，设备的进料端设置了双侧可调式导向挡边，可根据砖坯的实际宽度尺寸手动调节挡边间距，导向段内侧粘贴了低摩擦系数的超高分子量聚乙烯耐磨条，避免砖坯在输送前移过程中侧面被刮花，导向段末端设置了光电检测位，当检测到砖坯连续输送到位后，侧向推整机构会按照预设的编组数量，将单列砖坯推送至码垛工位的定位靠山上，保证每一组砖坯的排列间隙、对齐精度控制在±2mm范围内，避免码垛后垛型歪斜导致后续转运过程中塌垛。设备顶部设置了可升降的压持机构，在推整过程中轻压砖坯上表面，避免推整力作用下砖坯出现翘边、移位的问题，压持头采用柔性硅胶材质，接触压力可通过调压阀灵活调整，不会对未完全固化的砖坯表面造成压痕损伤。

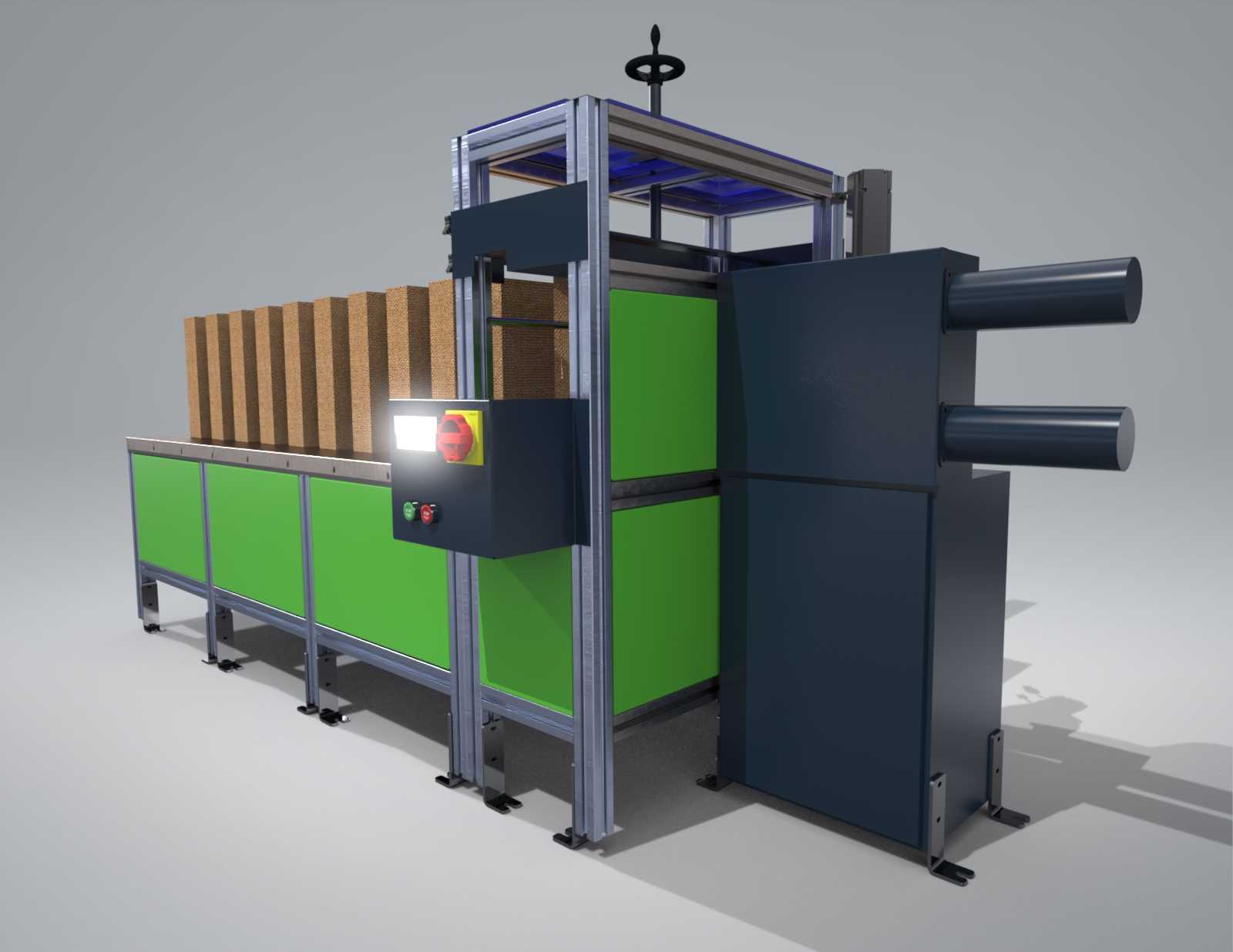

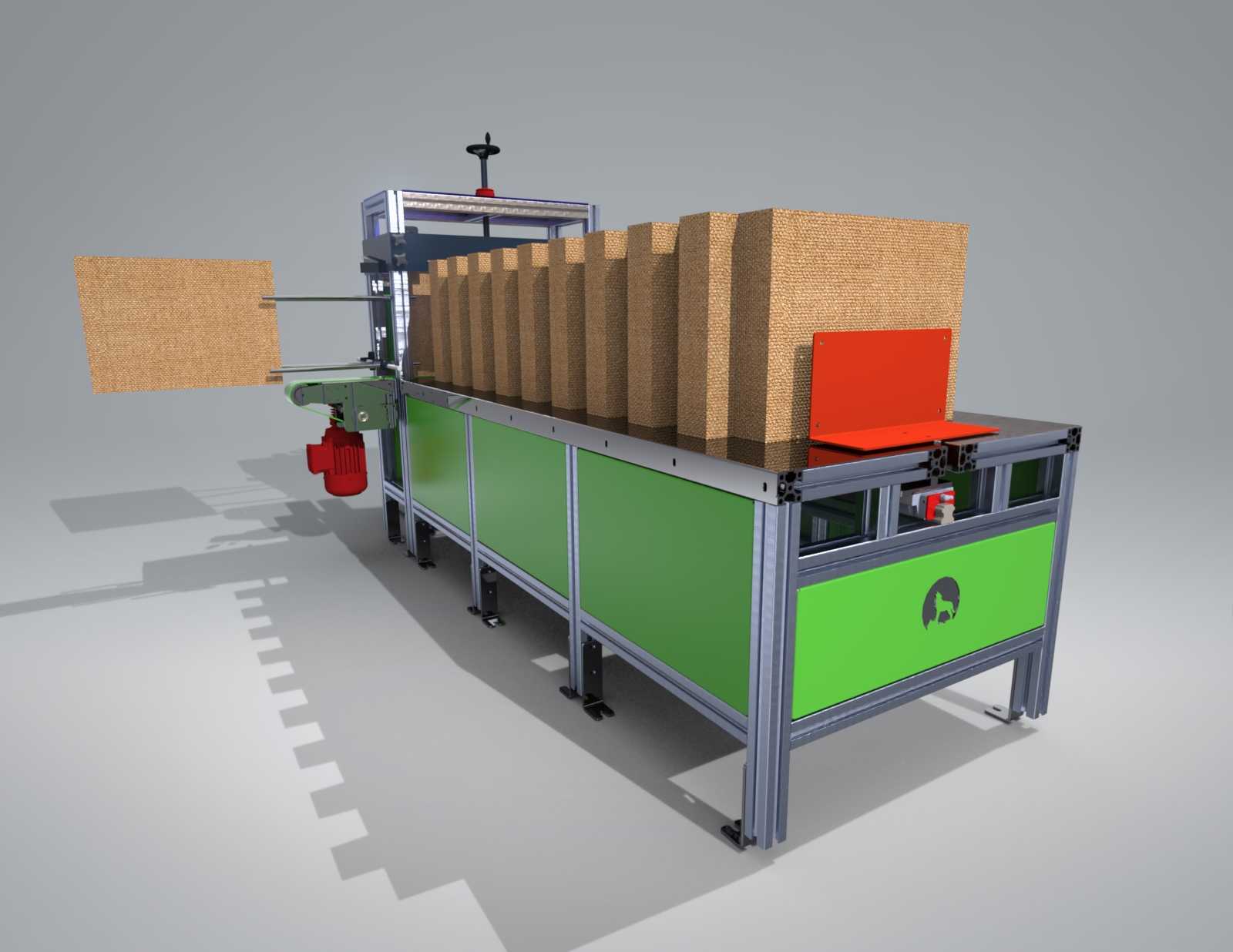

　　设备的输送段采用模块化的皮带输送单元，每个单元的驱动辊都设置了张紧调节结构，长期运行出现皮带松弛时不需要拆解整体框架，仅需要调节端部的张紧螺栓即可完成张紧作业，输送面的高度可根据前后对接设备的出料高度在750mm-900mm范围内灵活调整，支脚底部配置了可调式减震脚杯，可适应车间地面不平整的安装条件，不需要额外做预埋钢板固定。设备的护罩部分采用分体式绿色钣金护板，每块护板都设置了快拆式手拧螺丝，日常维护时不需要借助专用工具即可快速拆卸护板，检查内部的传动链条、气缸、传感器的工作状态，护板上预留了透明观察窗，操作人员在设备运行过程中可直接观察内部砖坯的规整、堆垛状态，出现卡料问题时可第一时间发现处理。

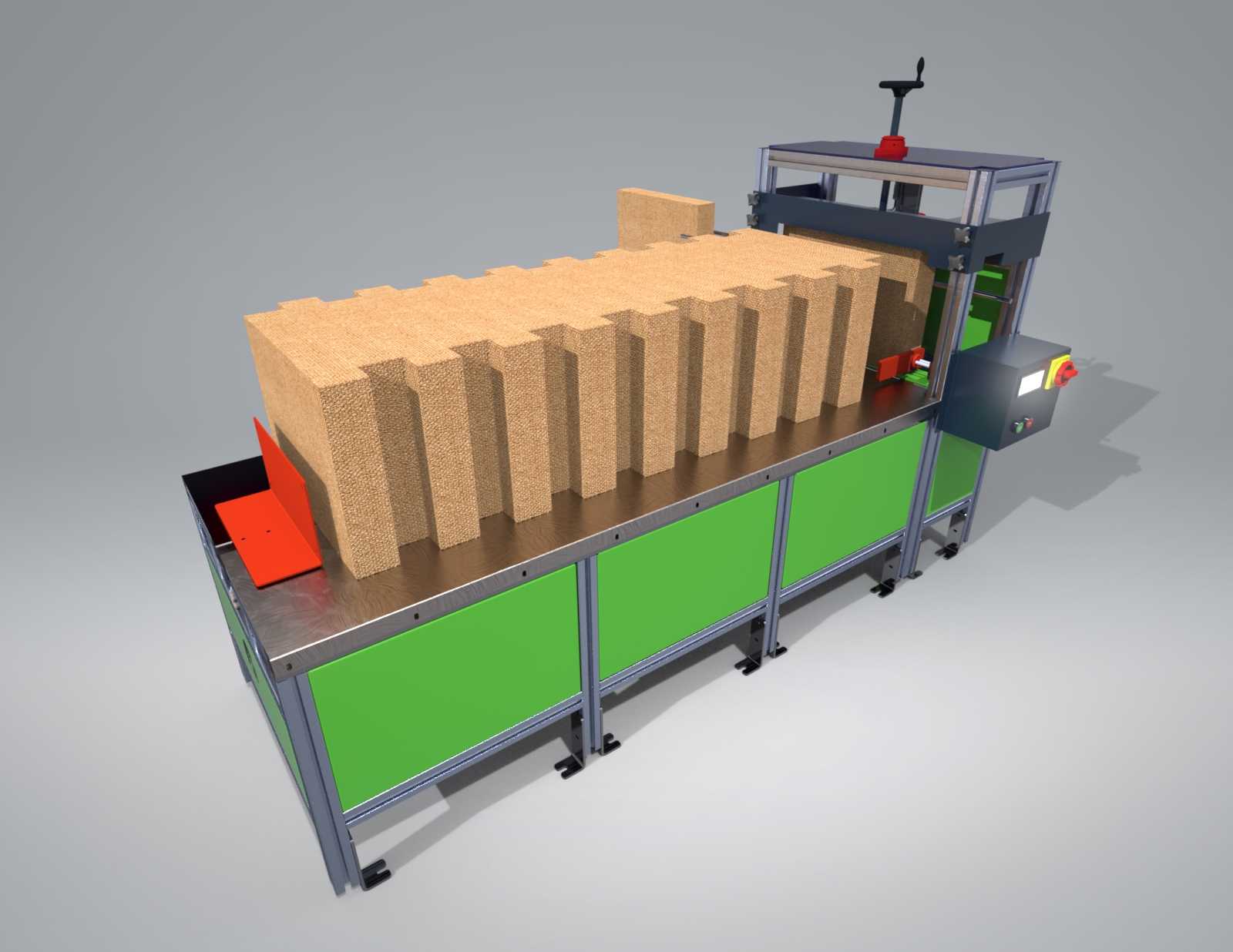

　　从结构设计的细节考量，设备的所有运动部件都设置了硬限位与软限位双重保护，推整气缸的行程两端都安装了液压缓冲器，降低机构往复运动的冲击噪音，同时延长气缸与连接结构的使用寿命。设备的电控箱集成在机身侧部，所有线缆都通过型材内部的线槽走线，外部没有裸露的明线，避免车间内的粉尘、水汽侵蚀线缆造成短路故障，电控箱的防护等级达到IP54，可适应建材生产车间多粉尘、高湿度的工作环境。设备的堆垛工位可适配不同尺寸的标准托盘，当编组完成的砖坯达到预设层数后，工位处的定位机构会自动解锁，对接外部的转运叉车或者辊道输送线，将整垛砖坯输送至下一道工序，整个堆垛、规整、输送的流程完全自动化运行，仅需要1名操作人员在巡检位兼顾多台设备的运行状态，相比传统人工作业模式可减少70%以上的码垛工位人工投入，同时大幅降低人工码垛过程中坯件掉落、边角磕碰的废品率。

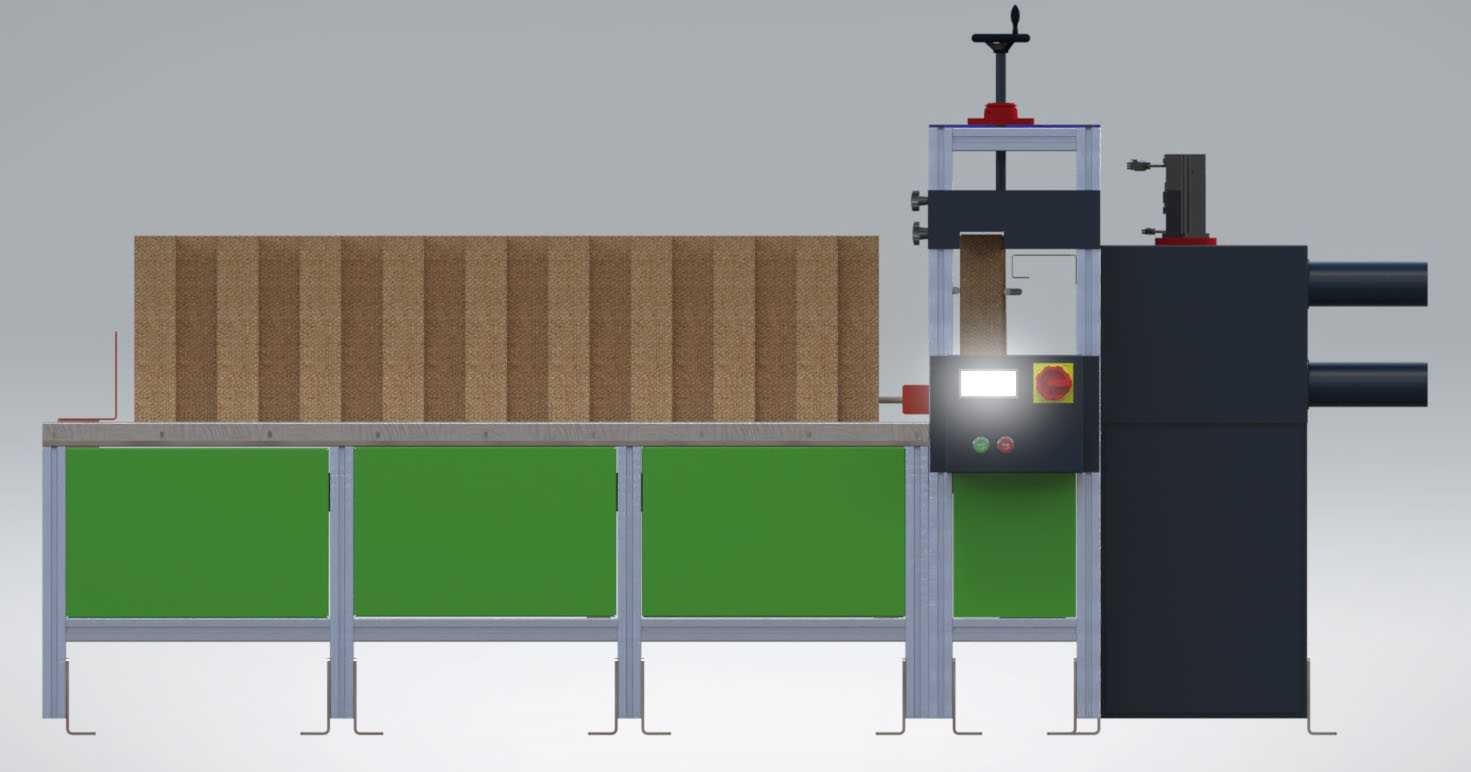

　　在安装边界的设计上，设备整体长度控制在4.2m以内，宽度控制在1.8m以内，整机最高点距离地面的高度不超过2.1m，对于车间层高较低的老旧厂房也能顺利安装布置，设备的进料端与出料端都预留了标准的输送带对接接口，可直接匹配市面上主流宽度的工业输送带，不需要额外定制转接过渡机构。框架所采用的工业铝型材都选用了标准4040与4080系列型材，后期如果需要调整设备长度、增加功能工位，可直接采购同系列型材进行拼接扩展，不需要重新开模制作定制结构件，降低后期的改造成本。设备的所有气动元件都选用了标准通用规格，后期维护更换时可直接采购市场上的通用配件，不需要等待专用备件的采购周期，保障产线的连续运行稳定性。
