多孔定位方形工装夹具结构设计

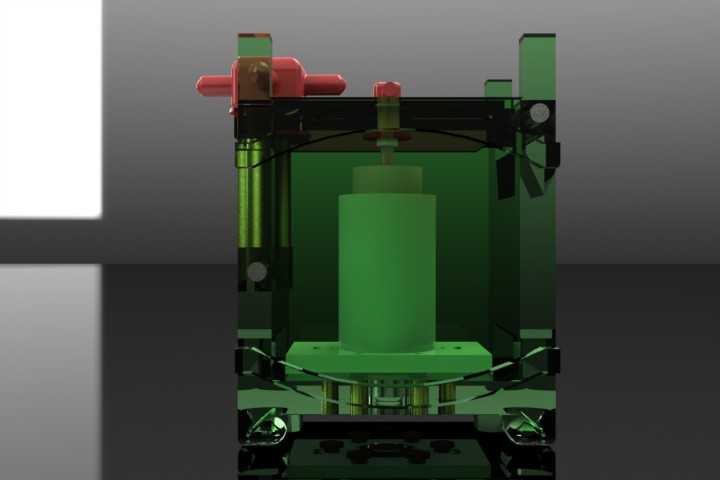

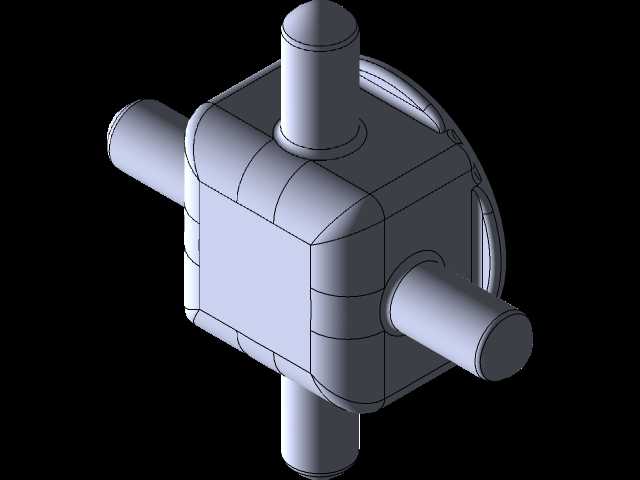

　　在精密零部件加工、小型组件装配以及自动化生产线的上下料工位中，这类方形多孔定位夹具的应用覆盖了从单件小批量试制到批量连续生产的多个场景，尤其适配需要重复定位精度、多工位同步装夹的作业需求。不同于通用平口钳的单工位夹持逻辑，该夹具采用中心定位加周向多孔锁紧的布局思路，核心是通过中心带台阶的定位凸台完成工件的基准找正，周围均匀分布的六个安装孔可配合锁紧螺钉或者快换压头，针对不同外形的待加工件实现多点位压紧，避免单方向夹紧带来的工件翘曲、定位偏移问题。从结构布局来看，夹具主体采用方形基座设计，基座四周预留了与设备工作台连接的固定槽位，安装时可直接通过T型螺栓固定在铣床、钻床或者装配工作台的台面上，不需要额外制作过渡连接板，

　　有效压缩了工装调试的准备周期。中心定位区域的台阶尺寸经过公差匹配设计，可与待装夹工件的中心内孔形成小间隙配合，既保证工件安装时的导向顺畅，又能将径向定位误差控制在0.02mm以内，满足多数精密机加工与装配作业的精度要求。周向的六个安装孔采用等角度圆周分布，每个孔位都设计了沉头结构，锁紧螺钉安装后头部不会突出夹具基准面，避免干涉工件放置以及后续加工刀具的运动路径。夹具的上下两层结构采用不同的材质搭配思路，与工件接触的上层定位板选用耐磨合金材质，经过表面淬火处理后硬度可达HRC45以上，长期反复装夹也不会出现明显的磨损凹陷，保证定位精度的长期稳定性；下层基座则采用调质处理的结构钢制作，兼顾整体刚性与减震性能，

　　在切削加工过程中可以有效吸收刀具振动，减少工件表面的振纹产生。在实际使用场景中，这类夹具可适配盘类、板类带中心孔的零部件装夹，比如小型法兰盘的钻孔工序、液压阀块的平面铣削工序、电子组件的装配定位工序都能通过该夹具完成快速装夹。针对不同厚度的工件，只需要更换不同长度的锁紧螺钉或者调整压头的高度，不需要更换整个夹具本体，大幅降低了多品种生产时的工装投入成本。设计过程中特意将夹具的整体外形控制在通用设备的工作台装夹范围内，基座的四个边角做了倒角处理，避免安装调试过程中尖锐边角对操作人员造成磕碰伤害，同时也减少了夹具存放时的空间占用。定位板与基座之间采用定位销加紧固螺钉的连接方式，当上层定位板出现磨损或者需要适配不同中心孔尺寸的工件时，

　　可以快速拆卸更换定位板，不需要重新调整夹具在工作台上的安装位置，将换型时间压缩到十分钟以内。在夹紧力的传递设计上，每个周向孔位的下方都设计了加强筋结构，锁紧时的压紧力可以通过加强筋直接传递到下层基座，不会出现定位板受力变形的问题，即使在较大切削负载的加工场景下，也能保证工件的装夹稳定性，避免工件移位导致的加工报废或者刀具损坏。不同于定制化的专用夹具，该结构的通用性更强，通过更换不同尺寸的中心定位套、调整压头的位置，就可以覆盖一定尺寸范围内的多种工件装夹需求，非常适合柔性生产单元使用，既具备专用夹具的定位精度优势，又兼顾了通用夹具的适配灵活性。在装配调试环节，夹具的所有连接孔位都做了去毛刺处理，定位板与基座的结合面经过平面磨削加工，平面度控制在0.01mm以内，安装后不需要额外刮研就可以直接投入使用，降低了工装的装配调试难度。
