管道夹持固定用手动T型柄管道虎钳结构

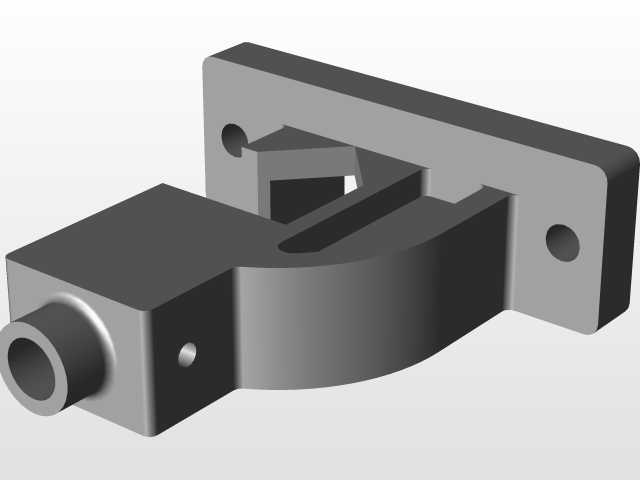

　　在现场管线施工作业、小型维修工段的工位配置中，这类带T型操作柄的管道虎钳是管工作业环节里使用频率极高的夹持类工装，和普通台虎钳的平口夹持逻辑不同，它的夹持型面专门针对圆形管件的柱面特征做了适配，能避免平口钳夹伤薄壁管件、或是夹持圆管时出现打滑偏转的问题。从结构布局来看，整套装置采用立式C型悬臂的承载框架，底部是带两个安装沉孔的矩形安装底座，安装孔的孔距经过适配常规工装台的T型槽间距设计，既可以通过螺栓永久固定在钳工台的指定工位，也能搭配快速压块实现临时工位的快速装拆，底座的厚度经过载荷校核，在夹持最大通径的金属管件施加最大夹紧力时，底座不会出现翘曲变形，保证夹持基准的稳定性。

　　操作端的T型手柄是针对手动施力的人机工程做的优化，横向握杆的长度刚好适配成年男性单手转动施力的力臂范围，不需要加接延长杆就能输出足够的夹紧扭矩，手柄和升降丝杆的顶端采用防脱连接结构，长期使用不会出现手柄脱落的问题；丝杆部分采用梯形传动螺纹，相比普通三角螺纹，它的传动效率更适配手动慢速夹紧的工况，同时具备更好的自锁性能，夹紧管件后不会因为加工过程中的振动出现丝杆回退、夹持松动的情况，这一点在对管道做套丝、切割、坡口加工这类有持续振动的工序里尤为重要，一旦夹持松动很容易导致加工尺寸偏差，甚至出现刀具崩损、管件飞出的安全隐患。

　　夹持工作端的结构设计充分考虑了不同管径的适配性，固定钳口和活动钳口都做了V型开口的型面设计，V型面的夹角经过反复验证，既能适配小通径的薄壁紫铜管、尼龙油管，也能夹持中等通径的镀锌钢管、不锈钢输油管，V型面上加工有细密的防滑齿纹，齿纹的深度控制在不会在管件表面留下过深压痕的范围内，对于表面精度要求高的精密液压油管，还可以在钳口处垫铜皮或者橡胶垫做防护，不会破坏管件的外壁镀层或是密封面。活动钳块和C型框架的立柱之间采用间隙配合的导向结构，导向面的长度足够长，夹紧过程中钳块不会出现偏摆，保证上下V型钳口的对中度，避免管件被夹偏导致加工基准错位。

　　从实际使用场景来看，这类管道虎钳除了常规的管线切割、套丝作业，在液压设备的维修工段也常用来夹持油管总成做接头装配，相比链条式管钳，它的夹持同轴度更好，装配硬管接头时能保证接头和管端的垂直度，减少接头装配偏斜导致的密封泄漏问题；在小型五金加工的工位上，它也可以临时替代小型台虎钳，夹持小型轴类零件做钻孔、去毛刺的作业，适配性比专用管钳更广。整套结构的零件数量很少，除了丝杆、钳口的耐磨件采用合金结构钢淬火处理，其余承载结构件都采用普通碳素结构钢焊接或者铣削加工而成，加工工艺性好，后期维护时只需要更换磨损的钳口块或者丝杆副就能继续使用，维护成本很低，适合加工工段、维修班组、现场施工点这类对工装可靠性要求高、维护条件有限的场景。在做三维建模的时候，需要重点注意丝杆行程和钳口最大开口量的匹配关系，要保证最大开口状态下活动钳块的导向配合长度仍满足导向精度要求，不能出现钳块脱出导向槽的问题；同时底座安装孔的沉头深度要适配常用的内六角螺栓头高度，保证螺栓拧紧后头部不会高出底座底面，避免安装时底座和工作台面之间出现间隙影响夹持稳定性；C型悬臂的过渡圆角处要做应力释放的结构设计，避免长期承受夹紧力时在应力集中位置出现开裂，这些细节都是实际工装设计中需要反复校核的关键点，直接关系到整套工装的使用寿命和使用安全性。
