工业零件检测用双层操作台架结构设计

　　在机加工车间的制程检验环节，这类双层结构的检测操作台是质检工位的核心配套工装，主要承担半成品零件入检、工序间尺寸核验、成品终检前的暂存与检测承载功能，区别于普通生产工位的操作台，该类台架的设计核心围绕检测作业的操作便利性、台面平整度、附属照明适配三个核心需求展开，没有冗余的装饰结构，所有构件选型都服务于实际检测作业的使用场景。

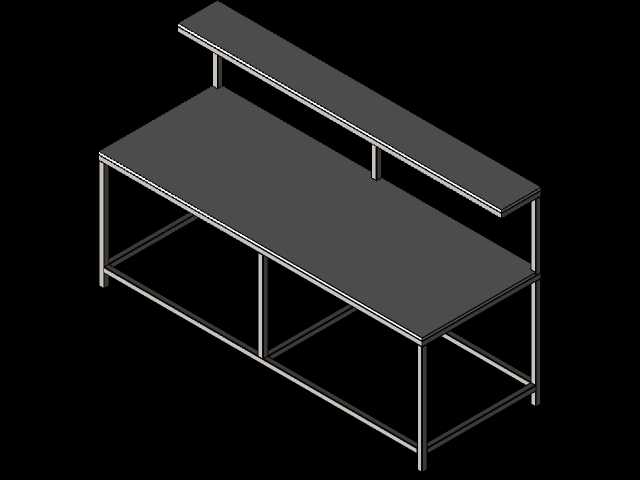

　　从结构组成来看，台架的支撑框架采用SHS40×40×T2规格的方形空心型钢焊接成型，这种截面规格的方管在保证框架整体抗扭刚度的同时，不会因型材截面过大造成台架下部操作空间的挤占，框架底部设置可调式支撑脚，可适配车间地面存在的3-15mm范围内的平整度误差，保证上层台面的水平度控制在0.2mm/m以内，避免因台面倾斜导致放置在台面上的零件、检具出现滑移，影响检测读数的准确性。框架的下部设置横向连接杆件，一方面提升框架整体的结构稳定性，避免长期承重后出现支腿外张变形，另一方面也可作为临时置物区域，放置待检零件的周转箱或者常用的检测辅助工具。

　　台架的两层台面均采用20mm厚的胶合板作为基材，表面覆有福美卡板材饰面，这种饰面材料具备耐磨、防油污、易清洁的特性，适配车间检测工位可能接触到的切削液、防锈油等污渍，日常维护仅需用干布擦拭即可保持台面整洁，同时20mm厚度的胶合板基材在1.2m的跨距下，满铺承重可达150kg以上，完全满足常规机械零件、通用检具的放置承重需求，不会出现台面中部下凹变形的问题。下层主台面是检测作业的核心操作区域，宽度设置为800mm，作业人员站立操作时，手臂可轻松覆盖台面全部区域，无需探身即可取放台面上的零件与检具，符合人体工程学的操作距离要求。上层台面通过竖向方管支撑固定在主台面的后侧上方，距离主台面的垂直高度为450mm，这个高度刚好不会遮挡作业人员观察主台面的视线，同时上层台面可用于放置检测记录表单、作业指导书、小型量具等物品，拓展台面的置物空间，避免主台面堆放过多物品挤占检测操作区域。

　　照明组件的安装位设置在上层台架的下方，采用M12规格的调平支架进行固定，可根据检测作业的实际光线需求调整荧光灯的照射角度，避免台面上出现阴影区域影响尺寸读数、外观瑕疵检测的准确性，支架的调平结构可适配不同长度、不同重量的照明灯具，安装时无需额外在台面上钻孔，直接通过方管夹持结构即可完成固定，后期维护更换灯具也十分便捷。

　　在实际车间布局中，这类检测台通常设置在机加工产线的末端、质检区域的入口处，台架的整体占地面积控制在1.2m×0.8m的范围内，不会占用过多的车间通道空间，同时框架的方管结构可适配车间常见的防静电胶皮、台虎钳、百分表座等检测配套工装的加装需求，用户可根据自身的检测作业类型，在台面上灵活加装对应的辅助检测配件，无需对台架主体结构进行二次改造。台架的所有焊接部位均做打磨整平处理，表面做喷塑防锈处理，可适应车间内多油、多粉尘的使用环境，长期使用不会出现漆面脱落、结构锈蚀的问题，支腿底部的可调脚采用橡胶防滑底座，既可以调整水平度，也可以避免台架移位时刮伤车间的环氧地坪。

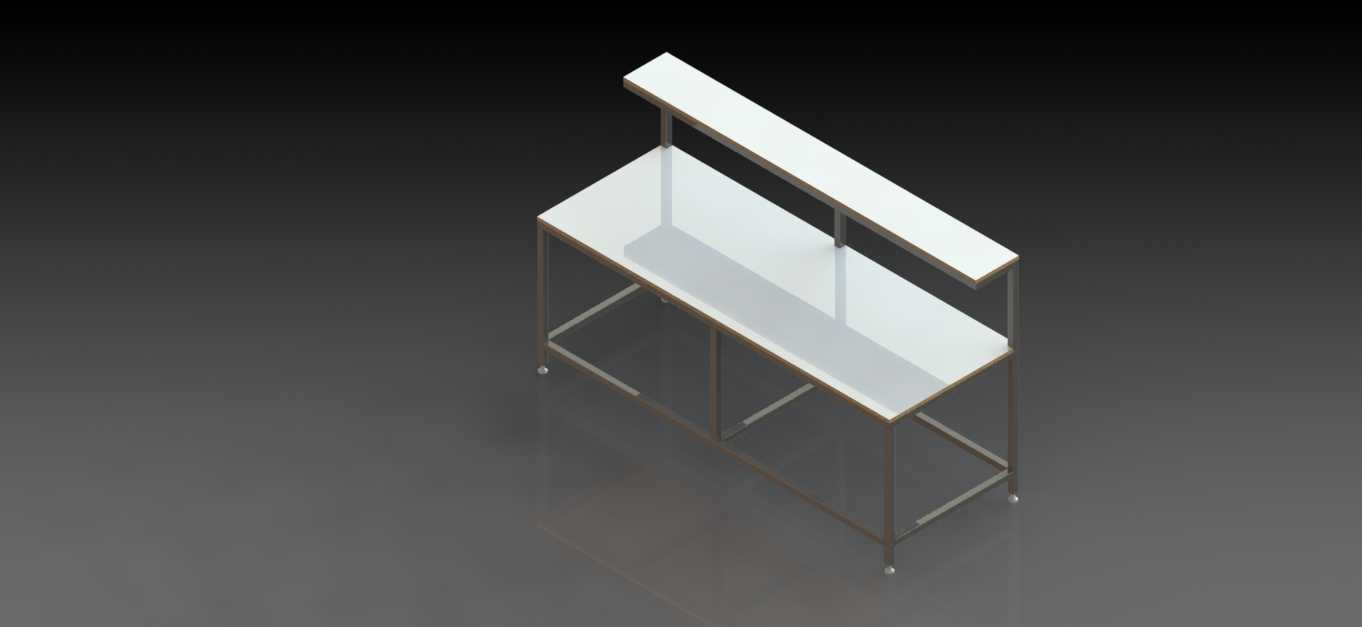

　　从建模逻辑来看，该台架的三维模型完全按照实际加工的装配逻辑搭建，所有型材的交接位置、焊接预留量、板材的搭接尺寸都符合实际钣金焊接、板材裁切的加工工艺要求，没有出现建模时常见的构件干涉、工艺无法实现的结构，设计人员拿到模型后可直接导出构件加工图，用于台架的实际生产制作，也可根据自身车间的工位需求，调整台面尺寸、框架高度、上层置物架的位置参数，快速衍生出适配不同检测场景的专用操作台架。
