这类正齿传动轮是平行轴传动系统里最基础也最常用的动力传递构件,日常在轻工输送线、小型农机变速机构、普通机床进给箱、通用减速单元里都能见到它的身影,核心作用就是在两根轴线平行的转轴之间传递恒定转速比的旋转扭矩,不会像斜齿轮那样产生额外轴向力,对支撑轴承的轴向承载要求更低,装配调整的容错空间也更友好。

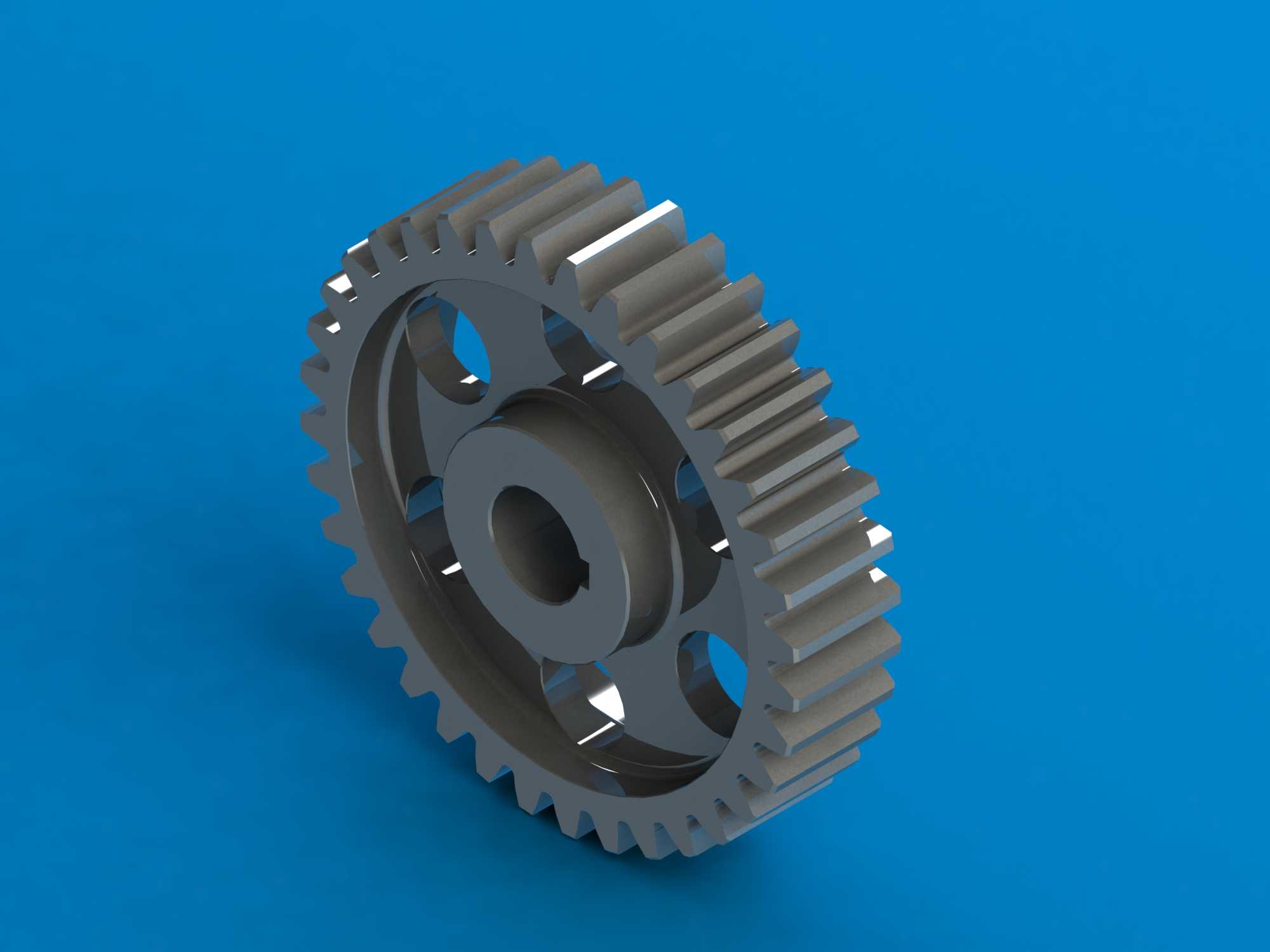

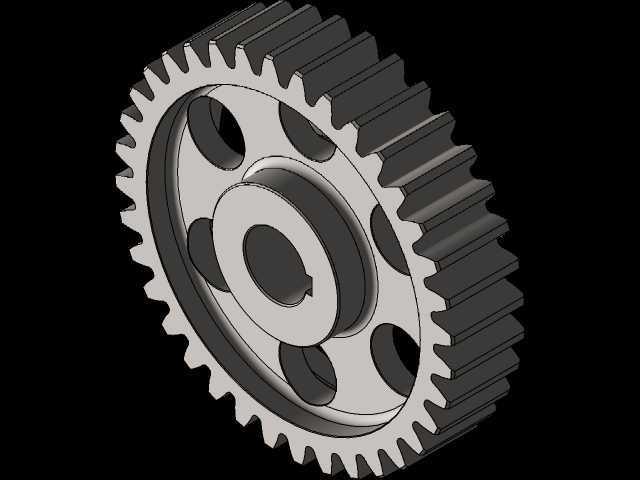

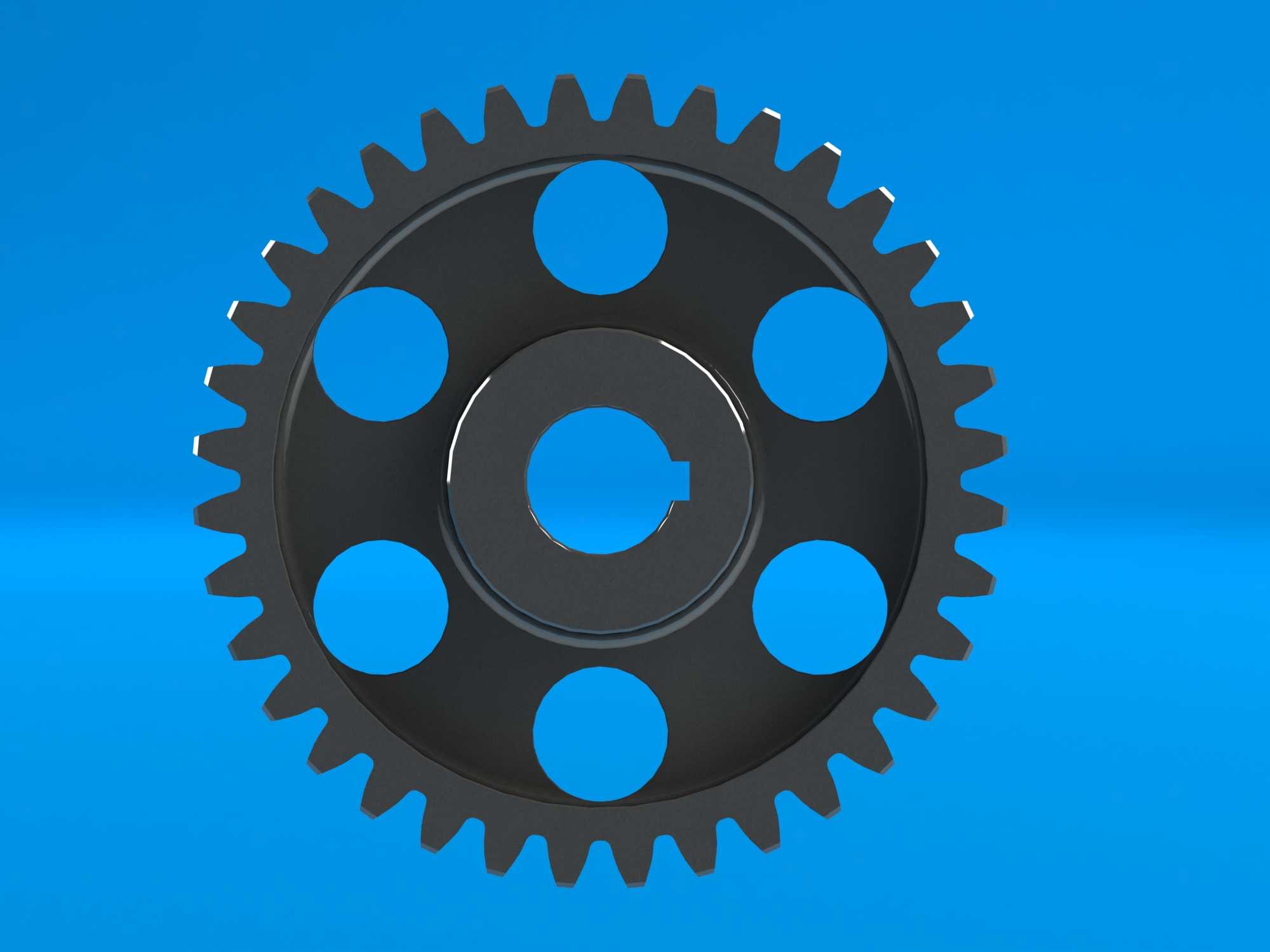

从结构设计逻辑来看,轮缘部分的齿形采用标准渐开线齿廓,加工时可以用滚齿、插齿工艺直接成型,不需要特殊定制刀具,量产成本可控,齿向没有螺旋角,啮合过程中是沿全齿宽同时进入和退出啮合,不存在斜齿啮合的轴向分力问题,适合中低速、载荷平稳的传动场景,不会给箱体端盖、轴承组合带来额外的轴向载荷负担。轮体上均匀分布的六个圆形减重孔,是在保证轮体整体刚度、满足齿根弯曲强度和轮辐抗扭要求的前提下做的轻量化处理,一方面能减少整轮的转动惯量,设备启停瞬间的惯性冲击会明显降低,传动响应更跟手,另一方面也能节省原材料,同时给啮合区域留出一定的散热空间,长时间运转时轮体积聚的热量可以通过这些孔洞加快空气对流散出,避免齿面温度过高导致润滑脂失效。
中心的安装孔采用键槽连接结构,是最通用的轴毂连接形式,装配时只需要在对应转轴上加工出匹配的普通平键槽,装入标准平键后就能实现周向固定,传递额定扭矩,这种连接方式对中性好,拆装方便,后期维护更换时不需要复杂的专用工装,现场运维人员用常规拉马、铜锤就能完成拆装作业。中心孔周围的凸起轮毂部分做了加厚处理,是为了增加和转轴的配合接触长度,提升轴毂连接的稳定性,避免传动过程中轮体出现偏摆,保证轮齿啮合的齿向接触精度,减少偏载导致的齿面局部磨损。
从安装边界来看,这类齿轮的外径、齿宽、中心孔径、键槽尺寸都遵循通用模数系列标准,设计选型时只需要根据传动比要求确定齿数、模数,匹配对应轴径的中心孔尺寸,就能直接替换同参数的老旧失效齿轮,不需要对原有安装位做额外改造。轮体的端面没有多余的凸起结构,安装时两侧只需要留出标准的挡圈或者轴肩定位空间即可,轴向占用空间紧凑,适合在布局紧凑的传动箱体内布置。
实际使用过程中,这类正齿轮的啮合侧隙可以通过中心距微调来控制,既能保证润滑脂能顺利进入齿面啮合区域形成油膜,又不会因为侧隙过大导致传动反向空程超差,在对传动精度要求不是极高的通用传动场景里,综合性价比远高于其他复杂齿形的传动构件。轮体材料一般选用中碳钢经调质处理,齿面如果有更高耐磨要求可以做高频淬火处理,能应对大多数常规工况的载荷冲击,不需要采用昂贵的合金钢材,加工和热处理工艺都非常成熟,供应链配套完善,不管是单件定制还是批量生产都能快速交付。
在做三维建模的时候,齿形部分需要严格按照渐开线生成逻辑绘制,保证齿厚、齿距、齿顶高、齿根高的参数符合标准模数对应的规范,否则加工出来的齿轮会出现啮合卡滞、齿面干涉、传动噪音大的问题;减重孔的分布要做圆周阵列,保证六个孔的中心在同一分度圆上,孔边要做小圆角过渡,避免应力集中导致轮辐在交变载荷下出现裂纹;中心键槽的尺寸要和选定的平键标准对应,公差配合选用基孔制的过渡配合,既能保证装配顺畅,又不会出现配合过松导致的键连接冲击。整个轮体的所有锐边都要做倒角处理,一方面是去除加工毛刺避免装配时割伤操作人员,另一方面也能减少热处理时的应力集中开裂风险,提升零件的整体使用寿命。
