带减速驱动机构的星型旋转给料阀结构

　　做粉体输送系统设计的工程师对这类结构不会陌生，这台带蜗轮蜗杆减速驱动的旋转阀，是正压、负压气力输送线里的核心锁气给料部件，日常在粮食加工、化工粉体、建材粉料、除尘系统排灰、食品原料输送的工况里随处可见，核心作用是在维持上下腔体压差的前提下，均匀定量地把上部料仓的粉料卸送到下部输送管路里，避免输送气流从卸料口窜入料仓破坏系统风压平衡。

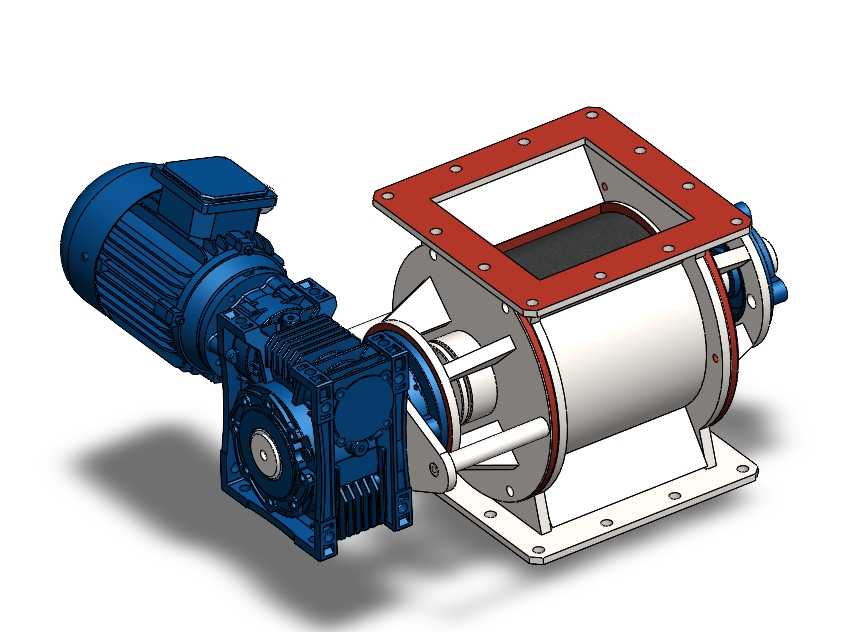

　　从结构设计逻辑来看，这套模型把驱动端、阀体、转子、密封结构、安装接口都做了完整还原：左侧的减速驱动单元采用蜗轮蜗杆减速结构搭配异步驱动电机，输出转速匹配转子的低转速大扭矩工况，常规工况下转子转速维持在20-40转每分区间，既能保证给料均匀性，也能避免转速过高导致的粉料卡滞、气流返窜问题。驱动端和转子轴之间采用联轴器直连的结构，减少传动环节的间隙，保证给料精度，同时端盖位置预留了密封件安装位，可根据输送介质特性选配填料密封或者气密封结构，应对磨琢性强的粉料或者有气密性要求的负压工况。

　　阀体主体采用圆筒形壳体设计，上部是方形法兰进料口，带螺栓安装孔位，可直接和料仓锥斗、除尘器灰斗的下法兰对接，法兰面的螺栓孔做了均匀分布设计，适配常规的工程安装标准；下部同样是方形法兰出料口，和进料口保持同轴对中，保证物料下落顺畅，不会在壳体内壁形成积料死角。壳体两端的端盖通过螺栓和筒体连接，方便后期检修时抽出转子做清理或者更换易损件，壳体底部自带一体式安装支座，支座上开有长条形安装孔，可适配现场安装基础的位置偏差，降低现场安装的对位难度。

　　转子部分采用多叶片星型结构，叶片和壳体内壁的间隙控制在0.1-0.3mm区间，这个间隙值是设计时反复权衡的结果：间隙过大会导致锁气效果下降，上下腔体窜气影响输送效率；间隙过小则会因为加工误差、热胀冷缩或者粉料里混入硬质颗粒导致转子卡滞，甚至刮擦壳体内壁造成设备损坏。叶片边缘可根据工况选配橡胶密封条或者耐磨陶瓷片，应对磨琢性强的粉料比如水泥、矿粉时，能大幅延长设备的维护周期，减少易损件更换频率。

　　在安装边界设计上，这套结构的驱动单元和阀体采用平行侧置布局，整体安装宽度要比同轴直驱的结构稍大，但垂直方向的安装高度更低，适合料仓底部安装空间局促的工况。选型时需要注意，上部进料口的法兰尺寸要和料仓出口尺寸匹配，避免出现法兰错位导致的漏料问题；驱动电机的接线盒位置预留了足够的接线空间，现场布线时不会和周边结构产生干涉；壳体上预留了透气口、防卡挡板的安装位，针对流动性差的易架桥粉料，可在透气口接入辅助气路，帮助物料顺利填充到转子腔格内，避免出现给料不均、空转的问题。

　　实际工况应用里，这类旋转阀除了常规的粉料卸料，还可以在定量给料的场景里使用，通过调整转子转速来控制单位时间的给料量，搭配变频驱动就能实现给料量的无级调节，适合配料系统的定量给料需求。设计建模时，要特别注意转子的动平衡校验，因为转子长期在低转速下运行，如果动平衡偏差过大，会导致运行时振动偏大，不仅会产生噪音，还会加速轴承和密封件的磨损，缩短设备使用寿命。另外，针对有温度要求的工况，比如输送高温烘干后的粉料，壳体和端盖的设计要预留热膨胀间隙，避免高温下部件膨胀导致转子卡滞。
