拉姆斯顿式双通路安全阀体结构设计

　　在石油化工、热力管网、工业流体输送系统的压力管控环节，安全阀体作为泄压保护的核心承压载体，其结构合理性直接决定整套管路系统的超压防护可靠性，这款双通路结构的安全阀体，针对传统单出口安全阀泄压时流道偏载、排放背压波动大的痛点做了结构优化，适配中高压工况下的稳定泄压需求。从实际应用场景来看，这类阀体常安装在压力容器出口、蒸汽主管路分支、化工反应釜顶部排空位置，当系统内部压力超过设定阈值时，配合内部阀芯组件完成快速泄压，避免管路或容器因超压出现开裂、爆管等安全事故，双出口的设计可以在同等阀体公称通径下，提升30%左右的泄压排放效率，同时对称的流道结构能抵消介质高速排放时产生的侧向冲击力，降低阀体安装部位的振动载荷，减少长期运行中法兰螺栓的疲劳松动风险。

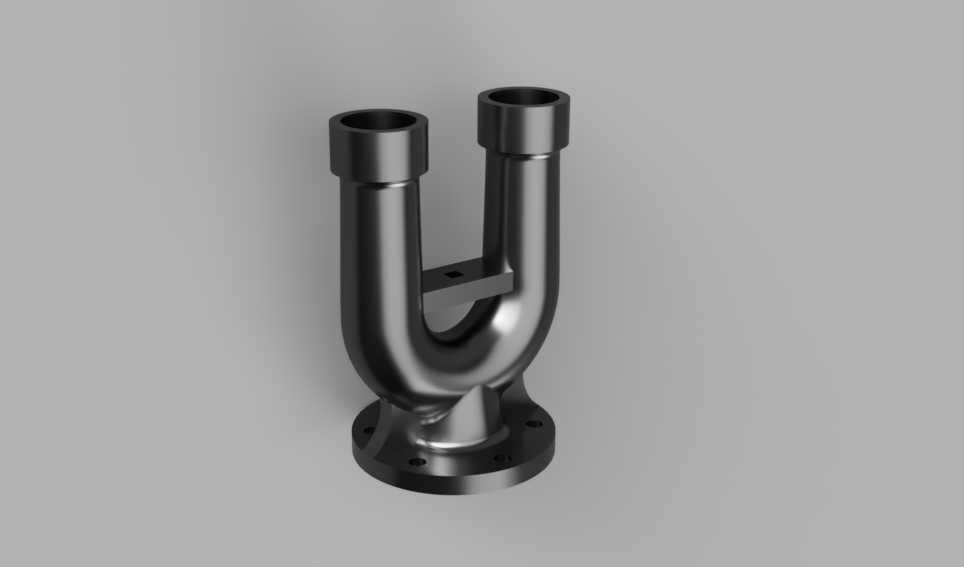

　　从功能特性上看，阀体底部采用标准圆形法兰连接结构，法兰端面加工有密封水线，配套对应压力等级的密封垫片即可实现与设备接口的刚性密封，法兰上的螺栓孔采用跨中均匀布置，适配GB/T9119系列板式平焊法兰的安装尺寸，安装时无需额外加工转接件，可直接替换同通径的常规单出口安全阀阀体，降低现场改造的施工成本。阀体上部的两个出口为等径直管段，端部同样采用法兰连接结构，可分别接入泄压回收管路或直接对空排放，两个出口之间设置有一体化的连接加强筋，既可以提升阀体上部的结构刚性，避免铸造或加工过程中出现变形，也能在管路配装时作为吊装受力点，方便现场安装对位。流道部分采用等曲率圆弧过渡设计，从底部法兰入口到上部两个出口的流道内壁做了顺滑处理，没有直角拐点，介质流经时的局部阻力系数比直角分流结构低40%左右，能减少高速泄压时的流道冲蚀，延长阀体的使用寿命，同时避免介质在流道内部形成涡流，降低泄压过程中的气动噪声。

　　设计思路上，这款阀体采用对称式U型分流结构，整体壁厚按照公称压力16MPa的承压等级做了等强度校核，入口段的壁厚略大于出口段，匹配介质进入阀体时的压力冲击载荷，法兰与主体流道的连接位置做了圆弧过渡倒角，避免应力集中导致的承压失效，铸造工艺上适合采用熔模精铸工艺生产，流道内壁无需过多后续加工即可达到Ra3.2的粗糙度要求，降低加工成本。安装边界方面，阀体底部法兰的螺栓孔中心圆直径、法兰外径、密封面尺寸均符合对应通径的行业安装标准，安装时需要保证阀体入口与设备接口的同轴度偏差不超过1mm，两个上部出口的管路支撑需要做独立设置，避免管路重量直接作用在阀体上导致法兰密封面泄漏，阀体的整体高度控制在常规同通径安全阀的安装尺寸范围内，不会额外占用过多的竖向安装空间，适配现有大部分工业现场的安装预留空间。在实际选型配套时，需要根据系统的最大泄压排量匹配对应的通径规格，这款双通路结构的阀体在相同公称通径下，额定排量系数可达0.75以上，比传统单出口结构更适合大排量快速泄压的工况，比如蒸汽主管网的超压保护、化工介质的紧急泄放场景，同时对称的结构设计让阀体在安装时不需要考虑出口方向的偏载问题，现场配管的灵活性更高。
