模数4标准直齿圆柱传动齿轮结构

　　在常规工业传动场景里，这类直齿圆柱齿轮是平行轴传动结构里最基础也最常用的动力传递零件，从普通的输送线辊道驱动、小型机床的进给传动，到轻工设备的动力分配、农机的传动箱内部，只要是两轴平行、传动比要求固定、转速不超过直齿轮适用线速度的工况，都能见到这类结构的应用。和斜齿轮相比，直齿圆柱齿轮没有轴向力，安装时不需要额外考虑轴承的轴向承载冗余，装配调整的难度更低，后期维护更换的成本也更小，尤其适合中低速、中等负载的定比传动场景，不会因为轴向分力带来额外的结构负担。

　　从实际功能来看，这个齿轮的核心作用是在两根平行布置的轴之间传递旋转扭矩，通过轮齿的精准啮合，把输入轴的转速和扭矩按照固定传动比输出到从动端，保证传动比恒定，不会出现瞬时传动比波动的问题，这也是直齿轮在对传动精度有基础要求的场合被广泛使用的核心原因。设计这类齿轮的时候，首先要匹配传动系统的模数要求，模数是决定轮齿承载能力的核心参数，模数越大，轮齿的齿厚越高，能够承受的弯曲载荷就越大，这里选用的模数4规格，本身就适配中等负载的传动需求，既不会因为模数过小导致轮齿强度不足出现断齿风险，也不会因为模数过大造成整体结构冗余、占用过多安装空间。

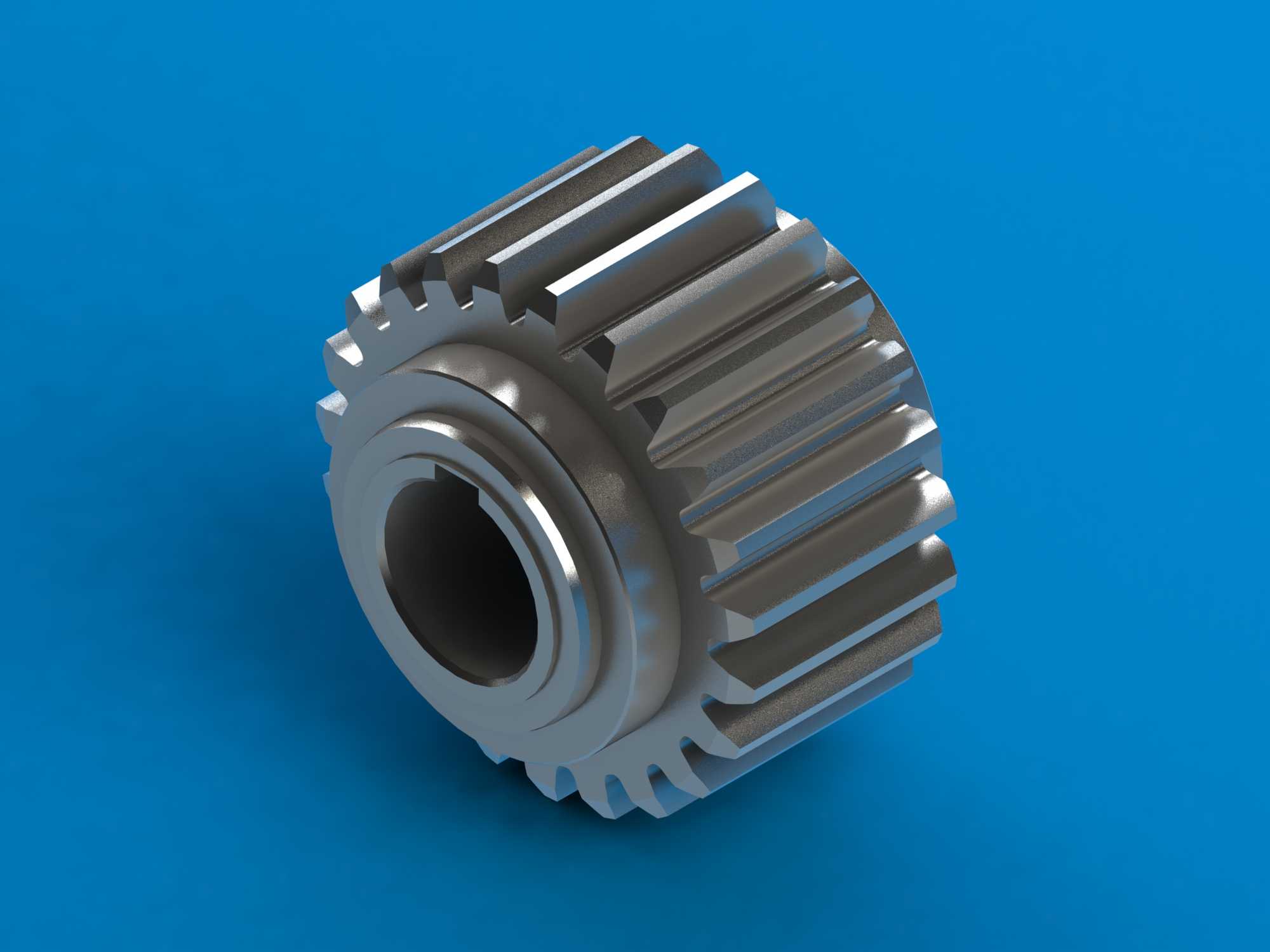

　　具体到结构尺寸上，这个齿轮的齿顶圆直径控制在100，分度圆直径为92，齿根圆直径82，齿部参数匹配标准20度压力角，这个压力角是通用工业齿轮的标准取值，对应的齿形受力特性更均衡，加工时可以直接使用标准滚刀、插齿刀完成齿形加工，不需要定制特殊刀具，能有效降低加工制造成本，也方便后期备件替换时的配件采购。齿轮中心设计有贯通的安装轴孔，用来和传动轴配合实现周向固定，通常这类轴孔会根据实际使用需求加工键槽，通过平键连接来传递扭矩，避免齿轮和轴之间出现相对转动，保证传动的可靠性。齿轮本体的轮毂部分做了加厚设计，轴孔周围的实体厚度足够承担键连接带来的挤压应力，不会因为轮毂壁过薄在重载下出现轮毂开裂的问题。齿圈部分的宽度经过匹配计算，既保证足够的齿面接触面积，降低单位面积的接触应力，减少齿面磨损，也不会因为齿宽过大导致载荷沿齿宽分布不均的问题。

　　设计过程中，齿形部分严格按照渐开线齿形的标准参数生成，齿顶高、齿根高都符合标准直齿轮的取值规范，齿根部分做了标准的圆角过渡，避免应力集中，从根源上降低齿根位置的疲劳断裂风险。齿轮两端的端面都设计有平整的定位面，安装时可以靠轴肩或者挡圈实现轴向定位，保证齿轮在轴上的位置固定，不会在运转过程中出现轴向窜动，避免轮齿啮合错位导致的偏磨、异响问题。从安装边界来看，这个齿轮的最大外径为100，安装时需要保证啮合的配对齿轮中心距符合两齿轮分度圆半径之和的计算值，中心距偏差控制在标准公差范围内，既不能因为中心距过小导致轮齿卡滞、运转阻力过大，也不能因为中心距过大导致齿侧间隙超标，出现传动冲击、反向空程过大的问题。齿宽方向的安装空间需要预留足够的位置，保证齿轮两侧和相邻结构件之间留有足够的运转间隙，避免运转过程中出现摩擦干涉。

　　在实际选型应用时，这类齿轮需要根据实际工况的输入转速、传递扭矩、工作时长来校核齿面接触强度和齿根弯曲强度，确保在额定负载下轮齿不会出现点蚀、断齿、过度磨损等失效形式。日常运维中，这类开式或者半开式传动的齿轮需要定期补充润滑脂，闭式传动箱内的齿轮则要保证润滑油位符合要求，通过润滑油膜减少齿面的直接摩擦，降低运转噪音，延长零件的使用寿命。和同规格的其他传动零件相比，这类标准直齿轮的互换性极强，只要模数、压力角、齿数、安装孔尺寸匹配，不同厂家生产的同参数零件都可以直接替换，不需要对原有传动结构做额外修改，这也是它在通用机械传动领域长盛不衰的核心优势。很多小型设备的传动系统设计时，会优先选用这类标准参数的齿轮，就是为了降低全生命周期的维护成本，避免因为非标零件采购周期长、成本高影响设备的正常运行。
