建筑桩基用M级混凝土桩帽结构设计

　　在建筑桩基施工场景中，桩帽作为衔接预制桩或灌注桩与上部承台的核心传力构件，承担着分散上部结构荷载、避免桩顶受集中应力破损的关键作用，这套M级混凝土桩帽结构覆盖公桩、母桩两种适配形式，可匹配不同桩径的预制混凝土桩施工需求，在民用建筑地基、工业厂房桩基、市政桥梁承台施工中都有广泛应用。从实际使用逻辑来看，桩帽安装在桩体顶端，上部承接承台浇筑的混凝土结构，下部套合在桩头位置，需要将上部传递的竖向荷载均匀扩散到整根桩的截面上，同时抵消部分施工阶段的偏载冲击，避免打桩完成后桩顶出现碎裂、钢筋外露等质量问题，也能在后续承台施工时定位钢筋位置，保证桩基与承台的连接整体性。这套结构的设计思路围绕现场施工的实际痛点展开，常规桩帽施工多为现场支模浇筑，

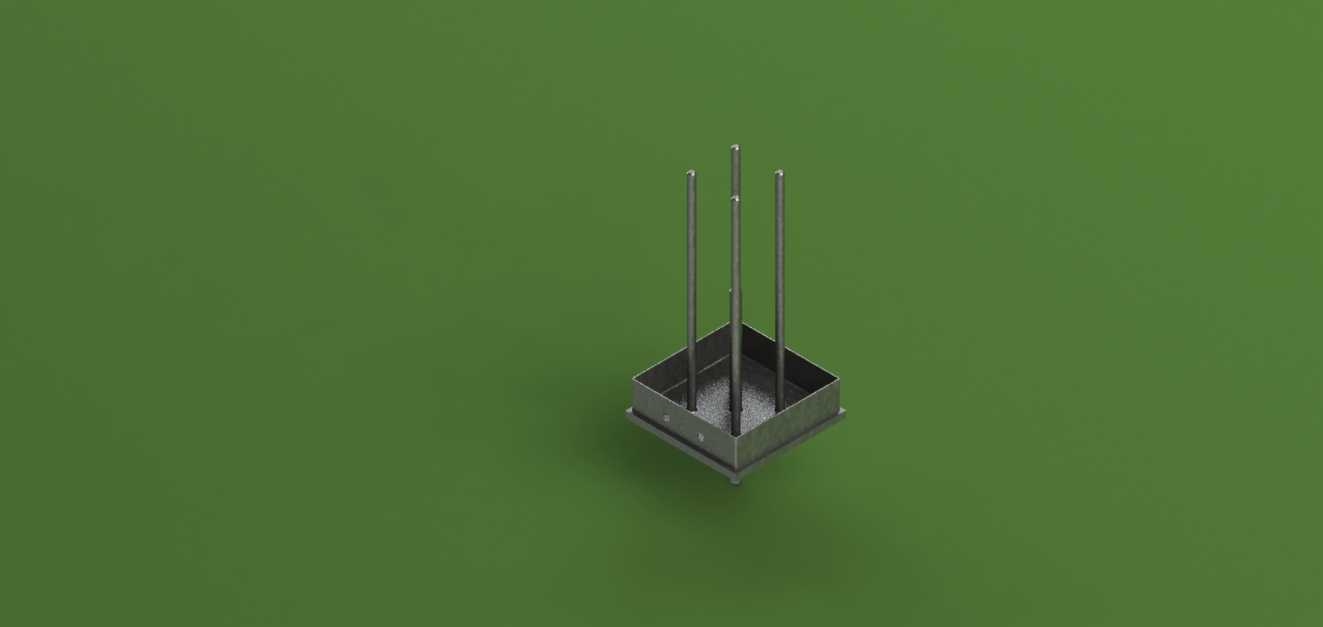

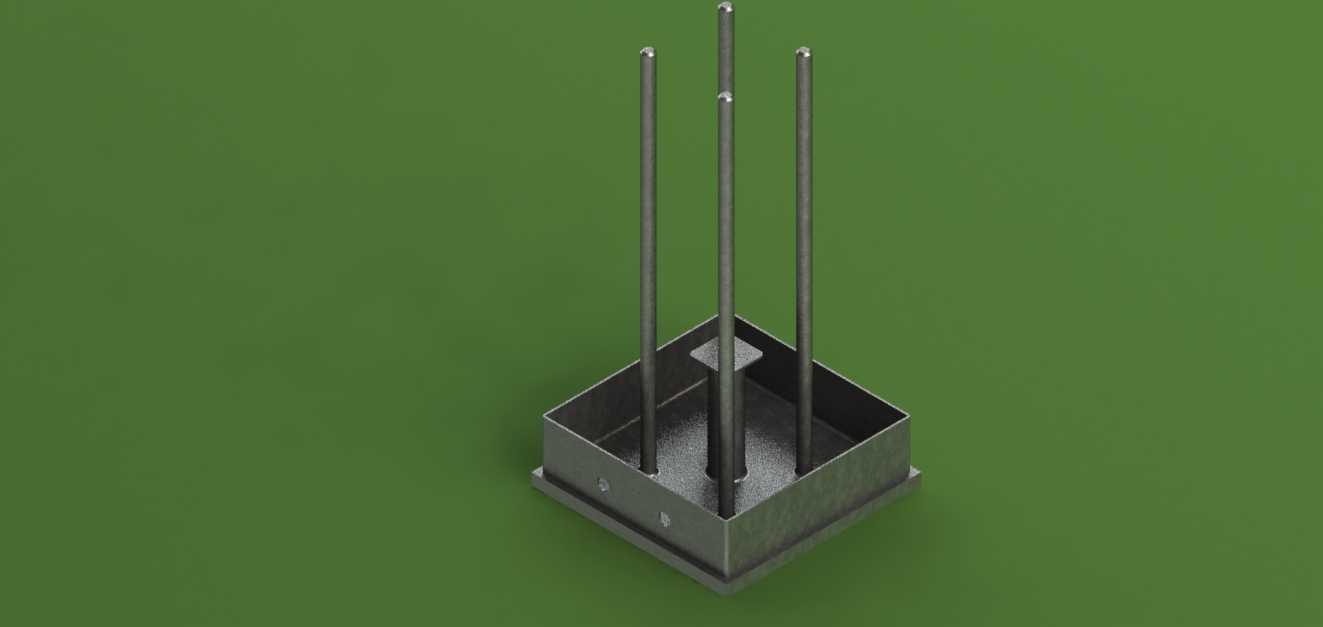

　　尺寸精度差、钢筋定位偏差大，容易出现桩顶与桩帽结合不密实的问题，这套预制式的桩帽结构采用12mm厚的钢板作为底座与侧围成型框架，底座预留与桩顶匹配的套合槽，安装时可直接扣合在处理完成的桩头顶面，省去现场支模的工序，大幅提升施工效率。结构内部配置Y12与Y16两种规格的钢筋作为传力骨架，钢筋垂直向上伸出桩帽顶面，锚入后续浇筑的承台混凝土内部，钢筋的排布位置经过受力验算，四根主筋沿桩帽对角线对称布置，中心位置设置一根通长主筋，保证竖向荷载传递时钢筋与混凝土协同受力，避免应力集中在桩帽边角位置。侧围钢板与底座采用满焊连接，形成封闭的浇筑腔体，现场施工时可直接在腔体内浇筑混凝土，钢板作为永久外护结构，既可以承受混凝土浇筑时的侧压力，

　　也能在桩帽成型后对内部混凝土形成侧向约束，提升桩帽的抗冲击性能，避免打桩收尾阶段的锤击力造成桩帽边缘崩裂。从安装边界来看，这套桩帽的底座尺寸略大于配套桩体的截面尺寸，套合槽的深度可覆盖桩顶处理后的浮浆层位置，安装时无需额外的固定件，依靠自身重量即可稳定坐落在桩顶，伸出的钢筋长度满足承台锚固长度要求，无需现场二次焊接接长钢筋，适配常规的承台厚度设计要求。在结构细节处理上，钢板侧围的边角做了小尺寸倒角处理，避免运输与安装过程中边角划伤施工人员，底座与侧围的焊接位置预留了微小的排气间隙，浇筑混凝土时可排出腔体内的空气，避免混凝土内部出现空洞影响结构强度，钢筋与底座钢板的接触位置采用点焊固定，防止混凝土浇筑过程中钢筋出现移位，

　　保证钢筋的保护层厚度符合施工规范要求。不同于常规现浇桩帽需要等待混凝土达到强度才能进行后续施工，这套带钢护框的桩帽结构在混凝土浇筑完成后短时间内即可进行承台钢筋的绑扎作业，钢护框可临时承担施工阶段的人员踩踏、机具堆放的临时荷载，不会对未完全硬化的桩帽混凝土造成破坏，大幅压缩桩基施工到承台施工的间隔周期。在不同工况的适配性上，公桩与母桩的结构差异主要体现在套合槽的结构形式上，公桩适配顶端带伸出钢筋的桩体，套合槽预留钢筋穿过的空位，母桩适配平头桩体，套合槽为平整的接触面，两种形式的桩帽上部钢筋排布完全一致，可保证上部承台施工时钢筋排布的统一性，无需针对不同桩型调整承台的钢筋设计。从受力特性来看，12mm厚的钢板底座可将桩顶的不平整接触面进行应力找平，避免桩顶局部凸起造成的应力集中，内部的混凝土填充层作为荷载传递的过渡层，将上部承台的荷载均匀扩散到整个桩顶截面，伸出的锚筋则承担桩帽与承台之间的抗拔、抗剪作用力，保证地震、不均匀沉降等特殊工况下桩基与承台不会出现脱开的问题。实际施工过程中，这套桩帽结构可提前在预制场批量生产，运输到现场后直接吊装安装，相比现场现浇的作业方式，可减少现场模板、钢筋加工的工作量，降低现场施工的人工投入，同时预制生产的桩帽混凝土养护条件更好，结构强度稳定性远高于现场现浇的桩帽结构，可有效降低桩基施工阶段的桩头破损率，减少后期桩头修补的工作量。
