模数2齿数82直齿传动齿轮结构

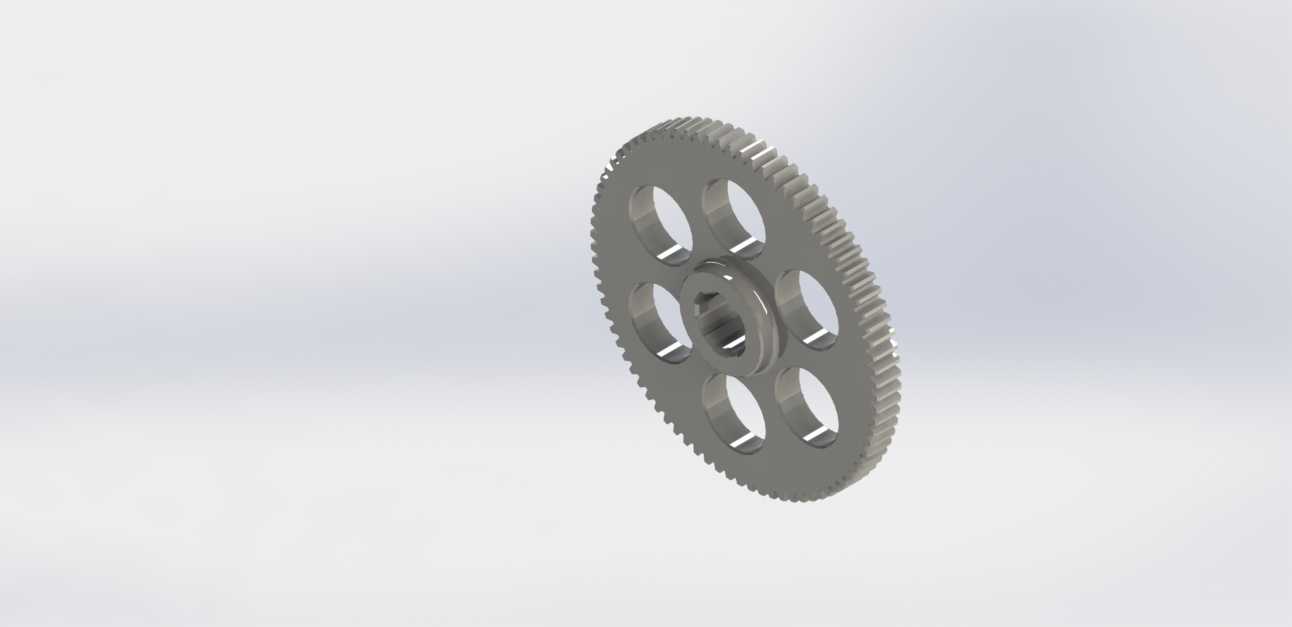

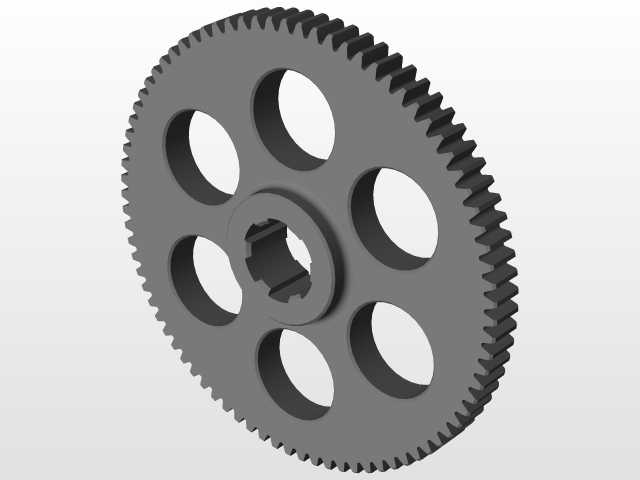

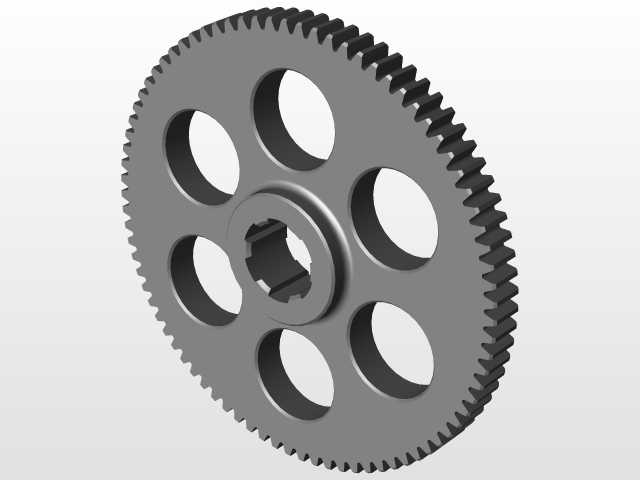

　　在轻工输送设备、小型包装机械、非标自动化传动工位的动力传递环节，这类中等模数直齿圆柱齿轮的应用占比不低，尤其是对传动比精度有一定要求、中心距固定的平行轴传动场景，直齿轮没有轴向分力的特性，能大幅简化支撑轴承的选型与安装座的受力设计，不用额外考虑轴向定位的冗余结构，对压缩设备整体安装空间很有帮助。从结构设计逻辑来看，这个齿轮采用了腹板开孔的轻量化结构，轮缘部分保留足够的厚度保证轮齿的抗弯强度，避免啮合过程中出现轮缘变形导致的齿面接触偏载，腹板上均匀开设的六个圆孔，一方面是减少整体转动惯量，在设备启停频繁的工况下，能降低驱动端的冲击负载，另一方面也方便装配时的吊装与对位，同时给传动过程中的散热留出空间，

　　避免长时间高速啮合时热量堆积导致的齿面热变形。轮毂部分做了加厚的凸台设计，能保证和传动轴配合的接触长度，传递额定扭矩时不会出现轴孔压溃或者键槽开裂的问题，轴孔的配合公差一般选H7/k6的过渡配合，搭配普通平键就能满足常规工况的扭矩传递需求，如果是正反转频繁的工位，还可以在轮毂端面加装紧定螺钉做周向防松，避免长期交变负载下出现齿轮和轴的相对窜动。从啮合参数匹配来说，20度压力角的齿形是通用工业传动的标准选型，齿根厚度足够，抗弯强度表现优于小压力角齿形，对安装中心距的误差容忍度也更高，在非标设备装配时，就算安装座的加工存在小范围的中心距偏差，也能保证正常的啮合侧隙，不会出现卡滞或者传动噪音过大的问题。

　　齿顶圆和齿根圆的尺寸差值经过合理分配，齿顶高系数取标准1的情况下，重合度能满足连续传动的要求，不会出现啮合间断导致的传动冲击。在实际选型替换时，首先要确认配对齿轮的模数、齿数、压力角完全匹配，其次要核对安装轴的轴径、键槽尺寸和轮毂内孔的参数是否一致，还要注意齿轮的轴向安装位置，保证两个啮合齿轮的齿宽中线完全对齐，避免出现偏载导致的局部齿面过度磨损。这类齿轮的常用加工工艺一般是滚齿后做齿面高频淬火，硬度能达到HRC45-50，兼顾齿面耐磨性和芯部韧性，在常规的中低速传动工况下，使用寿命能满足设备的长期运行需求，如果是高速重载的应用场景，还可以在滚齿后增加磨齿工序，提升齿形精度和表面粗糙度，降低传动噪音和啮合损耗。在三维建模过程中，

　　齿形的生成要严格按照渐开线方程推导，不能用近似圆弧替代齿廓曲线，否则加工出来的齿轮会出现啮合干涉、传动效率低的问题，腹板的开孔位置要做均匀分布，保证齿轮的动平衡性能，避免高速转动时出现振动，轮毂和腹板的过渡位置要做圆角处理，减少应力集中，避免长期负载下出现结构开裂。另外在设计安装边界时，要预留出齿轮和周边防护罩、相邻结构件的安全间隙，尤其是齿顶圆位置，至少留出2-3mm的间隙，避免加工或者装配误差导致的运动干涉，同时要考虑润滑空间，不管是油脂润滑还是稀油润滑，都要保证齿面能充分接触润滑剂，减少干磨导致的齿面失效。
