轻型不锈钢物料周转手推车结构设计

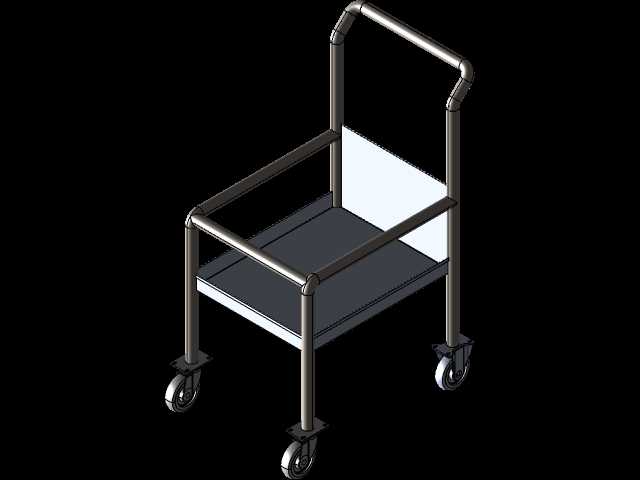

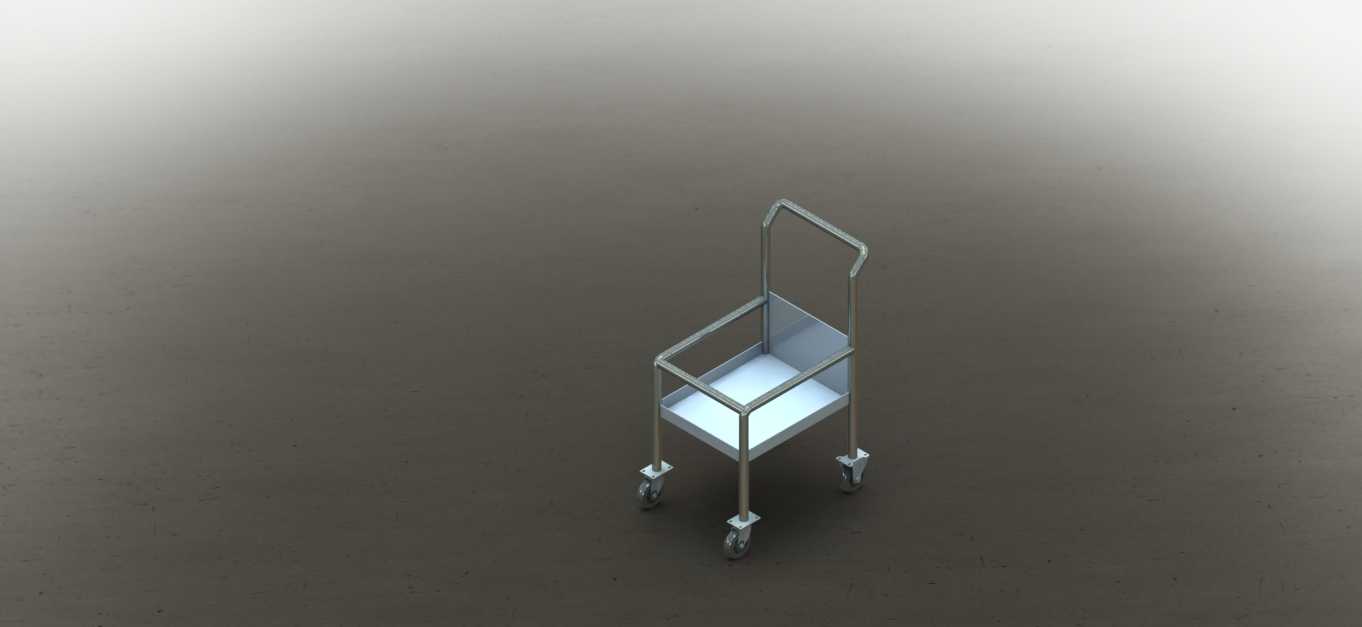

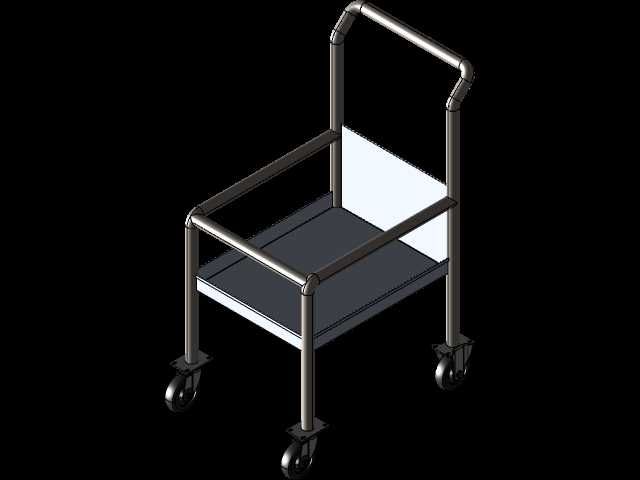

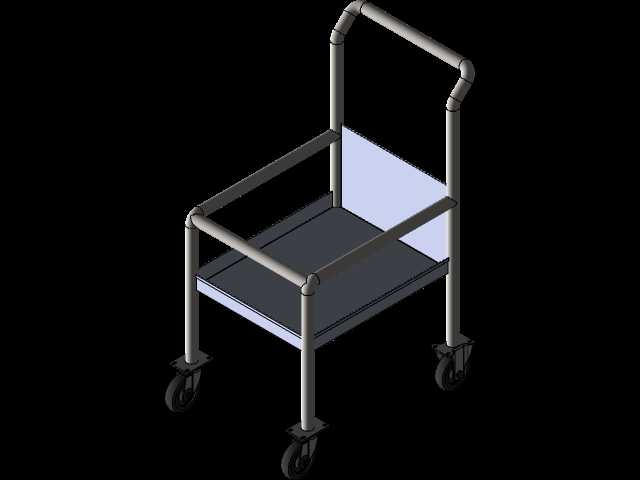

　　在车间工位间小件物料转运、实验室耗材搬运、洁净车间轻型货品流转场景中，这类小型不锈钢手推车是出现频率极高的辅助搬运器具，相比大型搬运叉车，它的转向灵活性更高，不需要预留大尺寸转弯通道，单人即可完成操作，适配狭窄通道内的短距离物料输送需求。这款手推车的框架采用直径32mm的不锈钢管材弯折焊接成型，管材选型兼顾了结构刚性与整体自重控制，32mm管径的圆管在握持推扶时贴合手掌弧度，操作人员推行过程中施力更顺畅，不会出现硌手的问题，框架整体做围边设计，三面设置高度合适的护栏，避免放置在托盘上的物料在推行过程中从侧边滑落，尤其是放置盒装零件、小型工装夹具时，护栏能起到可靠的限位作用。托盘部分采用厚度1.5mm的不锈钢钢板制作，

　　钢板边缘做折边处理，折边结构既可以提升托盘整体的抗变形能力，避免长期承载后托盘中部出现下凹变形，也能消除钢板裁切后的锐边，防止操作人员取放物料时被割伤，托盘表面平整无凸起，方便放置各类平底周转箱、零散物料盒，清洁时也只需要直接擦拭即可，适配对卫生条件有一定要求的作业场景。底部配置的四个脚轮直径为100mm，脚轮的安装位置做了外伸设计，超出托盘底部轮廓一定距离，这样的布局可以大幅提升推车的静态稳定性，即使托盘单侧放置偏重的物料，也不容易出现侧翻风险，其中两个脚轮配置转向结构，另外两个为定向轮，转向轮设置在靠近扶手的一侧，操作人员推行时可以通过扶手轻松控制转向方向，100mm直径的脚轮可以顺利通过车间地面的小型缝隙、

　　接缝以及轻微不平整区域，推行过程中不会出现过大的颠簸，减少物料因颠簸掉落的概率。设计过程中首先考虑的是日常使用的承载边界，针对轻型物料搬运的定位，整体框架的焊接位置做了满焊处理，避免长期使用后焊道开裂，扶手部分与主框架采用一体化弯折成型，减少额外的拼接焊缝，提升扶手位置的结构强度，防止推行时扶手受力出现变形。整体外形尺寸控制在单人可操作的范围内，宽度适配常规车间通道的最小通行宽度，不需要对现有通道做拓宽改造即可直接投入使用，扶手高度设置在适合成年人站立推行的高度，操作人员不需要弯腰即可握持扶手，长时间推行也不容易产生疲劳感。从安装边界来看，这款手推车为整体焊接组装完成的成品结构，不需要现场额外拼接安装，

　　到货后仅需要将脚轮固定在底部的安装座上即可投入使用，脚轮采用标准安装孔位，后期如果脚轮出现磨损，可以直接更换同规格的标准脚轮，不需要对车架做额外加工，维护成本极低。在实际使用场景中，这类推车除了常规的生产车间物料转运，也可以在仓储区域用于零散货品的拣货搬运，操作人员可以将拣选的货品直接放在托盘上，沿着货架通道边行走边拣货，相比手持货品的方式，能大幅降低单次拣货的往返次数，提升作业效率。框架的不锈钢材质本身具备不错的防锈能力，在潮湿的作业环境或者需要定期清洁消毒的场景下，也不会出现锈蚀掉漆的问题，使用寿命比普通喷涂材质的推车更长。设计时特意控制了整车的自重，即使是空车状态，操作人员也可以轻松挪动调整位置，不会因为自重过大导致移动困难，同时框架的管材壁厚经过核算，在额定承载范围内不会出现明显的形变，保证长期使用的结构可靠性。托盘与框架的连接位置采用焊接固定，连接强度足够，不会出现托盘与框架分离的问题，护栏的高度设置刚好可以挡住常规周转箱的下半部分，既不会因为护栏过高影响物料取放，也不会因为护栏过低失去限位作用。脚轮的转动部分做了顺滑处理，推行时阻力很小，即使承载额定重量的物料，单人也可以轻松推动，不需要施加过大的推力，转向轮的回转半径控制在较小范围内，在狭窄的工位间隙中也可以完成转向掉头，不需要预留过大的操作空间。
