数控线切割加工用限位夹紧工装

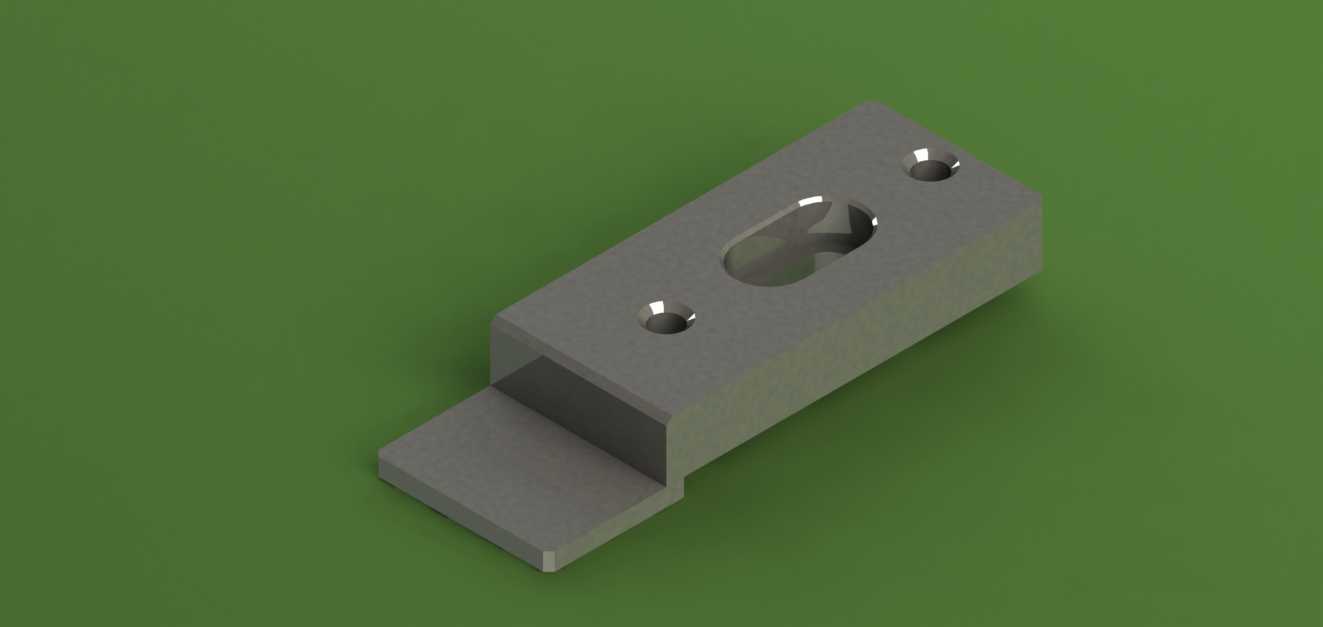

　　在数控线切割加工的日常生产场景里，经常会遇到工件装夹位置超出机床X轴、Y轴行程限位的情况，这类问题如果处理不当，要么会导致加工路径超程触发机床报警中断工序，要么会因为强行装夹造成工件定位偏移，直接影响加工精度甚至报废工件，这款夹紧工装就是针对这类实际加工痛点设计的专用装夹配件。从实际使用逻辑来看，它的核心作用是在不额外占用过多工作台装夹空间的前提下，将超出常规限位范围的工件稳定夹持在加工有效行程内，不需要操作人员反复调整工件的装夹位置，也不用额外制作加高或者延长的辅助垫块，能有效减少线切割加工前的装夹准备时间。从结构设计上看，这款工装采用了一体式块状基体设计，主体部分为规整的矩形块结构，前端延伸出阶梯式的定位托台，

　　装夹时托台可以贴合工件的侧边或者底面，形成稳定的支撑面，避免工件在装夹后出现翘曲或者晃动。基体上开设的长圆形腰型孔是核心的调节结构，这个孔位可以配合机床工作台上的T型槽螺栓使用，允许工装根据工件的实际尺寸、装夹位置在一定范围内横向调整固定位置，不需要在工作台上重新找正打孔，适配不同规格的工件装夹需求。腰型孔两侧的两个沉头螺纹孔，是用于安装压紧螺钉或者辅助定位销的结构，沉头设计可以保证螺钉安装后顶面不高出工装基体表面，避免在加工过程中干涉线切割的钼丝走丝路径，也不会因为凸起结构刮碰操作人员或者工件表面。从安装边界来看，这款工装的整体外形尺寸紧凑，基体的厚度经过专门设计，既保证了装夹时的结构刚性，不会因为夹紧力过大出现基体变形，

　　又不会因为厚度过高导致钼丝在加工靠近工装位置的工件轮廓时出现行程干涉。前端托台的伸出长度经过实际加工验证，刚好可以托住超出工作台边缘的工件部分，托台的厚度与基体形成的阶梯差，能够适配不同厚度板材工件的装夹定位，装夹时只需要将工件的侧边抵靠在基体的阶梯面上，调整腰型孔的固定位置到合适的锁紧点，再通过两侧的沉头孔安装压紧件或者定位销，就能完成工件的稳定装夹。在实际加工应用中，这类工装尤其适合加工长条型、超出机床工作台常规装夹范围的板类零件，比如长尺寸的模具镶件、细长的刀具坯料、长条型的五金结构件等，使用时不需要将工件多次拆装移位来分段加工，一次装夹就能完成整段轮廓的线切割加工，能有效避免多次装夹带来的定位误差，

　　提升加工精度的同时也减少了工序周转的辅助时间。设计时没有采用多余的复杂结构，所有的棱边都做了小倒角处理，避免操作人员装夹时被锐边划伤，整体结构没有易损的活动部件，长期使用也不会出现结构松动或者精度损失的问题，日常维护只需要清理加工时溅落的工作液和金属屑即可，不需要额外的润滑或者保养。从受力角度分析，工装的基体厚度和腰型孔的位置设计，保证了夹紧力的传导路径直接作用在工作台的固定面上，装夹时不会出现工装本身的翘曲变形，即使承受较大的工件夹紧力，也能保持定位面的平面度，保证工件装夹后的位置精度。两侧的沉头孔位置对称分布，锁紧时受力均匀，不会出现单侧锁紧导致的工件偏移问题，长圆形腰型孔的长度范围覆盖了常规线切割加工中常见的工件位置调整需求，不需要搭配多套不同规格的工装就能适配大部分超程工件的装夹场景。
