带9/16-18UNF外螺纹黄铜喷嘴结构设计

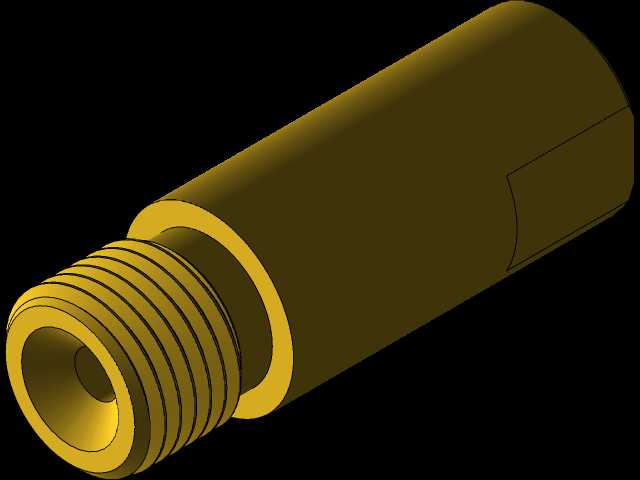

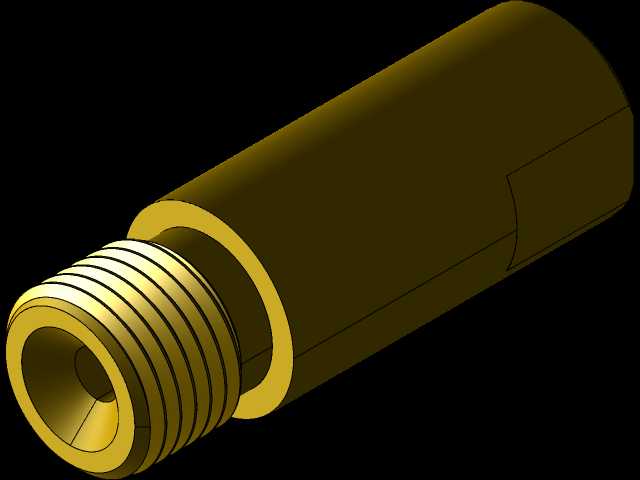

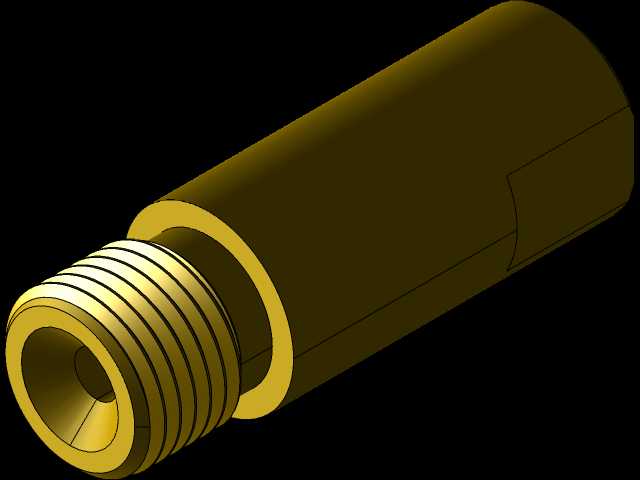

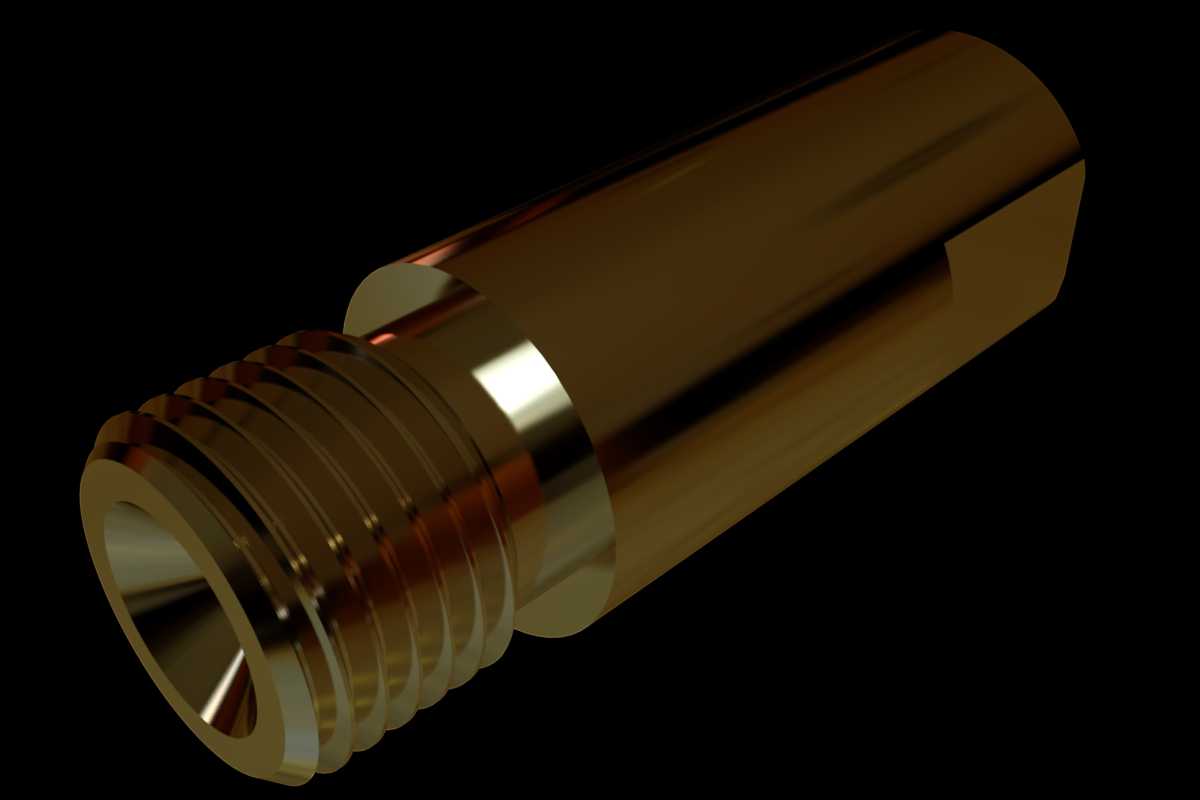

　　现场安装时用普通开口扳手就能稳稳夹持拧紧，不需要定制专用工装，也不会因为圆柱面夹持打滑刮伤黄铜表面，影响外观或者造成镀层脱落引发锈蚀。从流体通道的设计来看，这款喷嘴的内孔直径为4.10毫米，这个孔径是针对中等流量的喷射场景匹配的，既不会因为孔径过小导致流体阻力过大、前端供压不足时喷射流量达不到要求，也不会因为孔径过大导致喷射压力不足、雾化或者射流凝聚效果差。喷嘴入口端做了锥形导流结构，流体从管路进入喷嘴时不会出现直角拐角造成的紊流，能减少流体在喷嘴内部的压力损失，让出口处的流体流态更稳定，不管是做定向射流冲洗，还是搭配雾化片做喷雾作业，都能保证喷射形态的一致性。喷嘴的整体外径为16毫米，内部流道的入口直径为4.10毫米，在流体喷射、表面喷涂、低压清洗、农业雾化喷淋这类实际工况里，喷嘴的结构合理性直接决定了喷射效果、安装适配性与长期使用寿命，这款黄铜材质的外螺纹喷嘴，就是针对常规管路安装场景做的适配化结构设计。从实际安装边界来看，这款喷嘴的外螺纹采用9/16-18UNF统一螺纹标准，这类螺纹在美标流体管路、小型喷涂设备的接口中应用十分广泛，螺纹段的长度做了适配常规管壁厚度的设计，安装时不需要额外加工过长的螺纹孔，常规厚度的管路壁配合生料带或者密封垫圈就能实现可靠的端面密封，不会出现螺纹拧入过深顶到管路内壁、或是拧入深度不足导致密封失效的问题。喷嘴的主体外形做了一段六角结构，这个结构是专门给安装工具预留的夹持位，

　　主体段长度为16.0毫米，这个尺寸设计兼顾了结构强度与安装空间需求，黄铜材质本身的切削性能好，加工时很容易保证螺纹精度与内孔的同轴度，同时黄铜的耐腐蚀性在常规水基流体、弱腐蚀性喷涂介质的工况下表现足够稳定，不会像普通碳钢喷嘴那样短时间内就出现锈迹堵塞内孔，也不会因为材质过硬导致加工成本过高。在实际设备选型匹配时，这款喷嘴可以直接适配对应9/16-18UNF内螺纹的管路接头，不需要额外加装转换接头，减少了管路的密封节点，也就降低了泄漏的风险。喷嘴的端面做了平整加工，和管路接头贴合时能保证密封面完全接触，不管是用紫铜垫圈还是橡胶O型圈做密封，都能实现均匀的压紧力，避免偏压导致的密封失效。从建模的结构细节来看，

　　螺纹段的收尾处做了退刀槽设计，这个细节在实际加工中是必要的，能保证螺纹加工到规定长度时刀具可以顺利退出，同时安装时能让喷嘴端面完全贴紧接头的密封面，不会因为螺纹收尾的余高导致喷嘴无法拧到位。主体圆柱段和六角夹持段之间做了微小的倒角过渡，既可以去除加工后的锐边，避免安装时划伤操作人员，也能减少应力集中，在拧紧过程中不会因为应力集中在棱角处导致黄铜件开裂。在喷涂生产线的工位上，这类喷嘴常被安装在喷杆上用于脱模剂喷涂、表面处理剂喷淋，稳定的流道设计能保证每个工位的喷涂量一致，不会出现个别喷嘴流量偏差导致的工件处理效果不均；在小型低压清洗设备上，这款喷嘴可以直接输出凝聚性较好的柱形射流，针对小范围的污渍冲洗有不错的效果；

　　在农业小型喷淋设备上，搭配对应的雾化喷头帽，就能实现均匀的雾状喷淋，用于叶面施肥、小规模地块的喷灌作业。设计这类喷嘴的时候，需要重点保证内孔和外螺纹的同轴度，如果同轴度偏差过大，安装后喷嘴的出口中心会和管路中心偏移，导致喷射方向偏斜，在多喷嘴排列的喷杆上就会出现喷淋盲区，所以建模时所有回转特征都要以同一轴线为基准，加工时也需要一次装夹完成内孔、外圆、螺纹的加工，避免二次装夹带来的同轴度误差。另外黄铜材质的硬度较低，设计六角夹持面的时候要保证对边尺寸符合标准扳手的尺寸公差，避免扳手夹持时打滑，同时六角的厚度要足够承受安装时的拧紧力矩，不会因为力矩过大导致六角边变形拧圆。喷嘴的出口端也做了微小的倒角，去除内孔出口处的毛刺，这些毛刺如果残留，在流体通过时会干扰流态，导致喷射形态发散，甚至在长期使用中被流体冲脱堵塞下游的细小通道，所以不管是建模时的特征处理，还是实际加工后的去毛刺工序，这个细节都不能忽略。
