工业格栅支撑台阶式作业平台结构

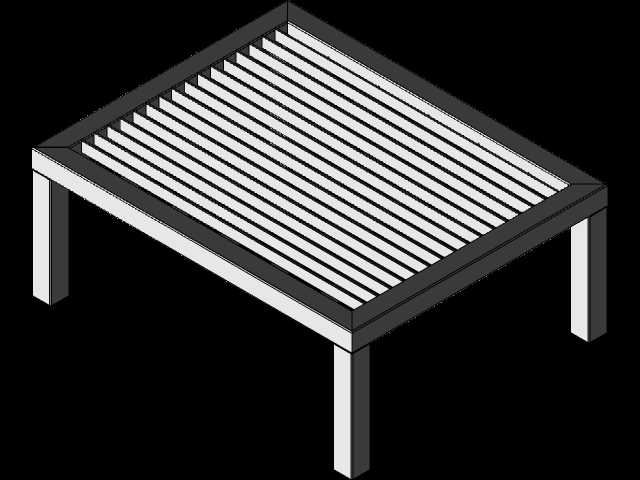

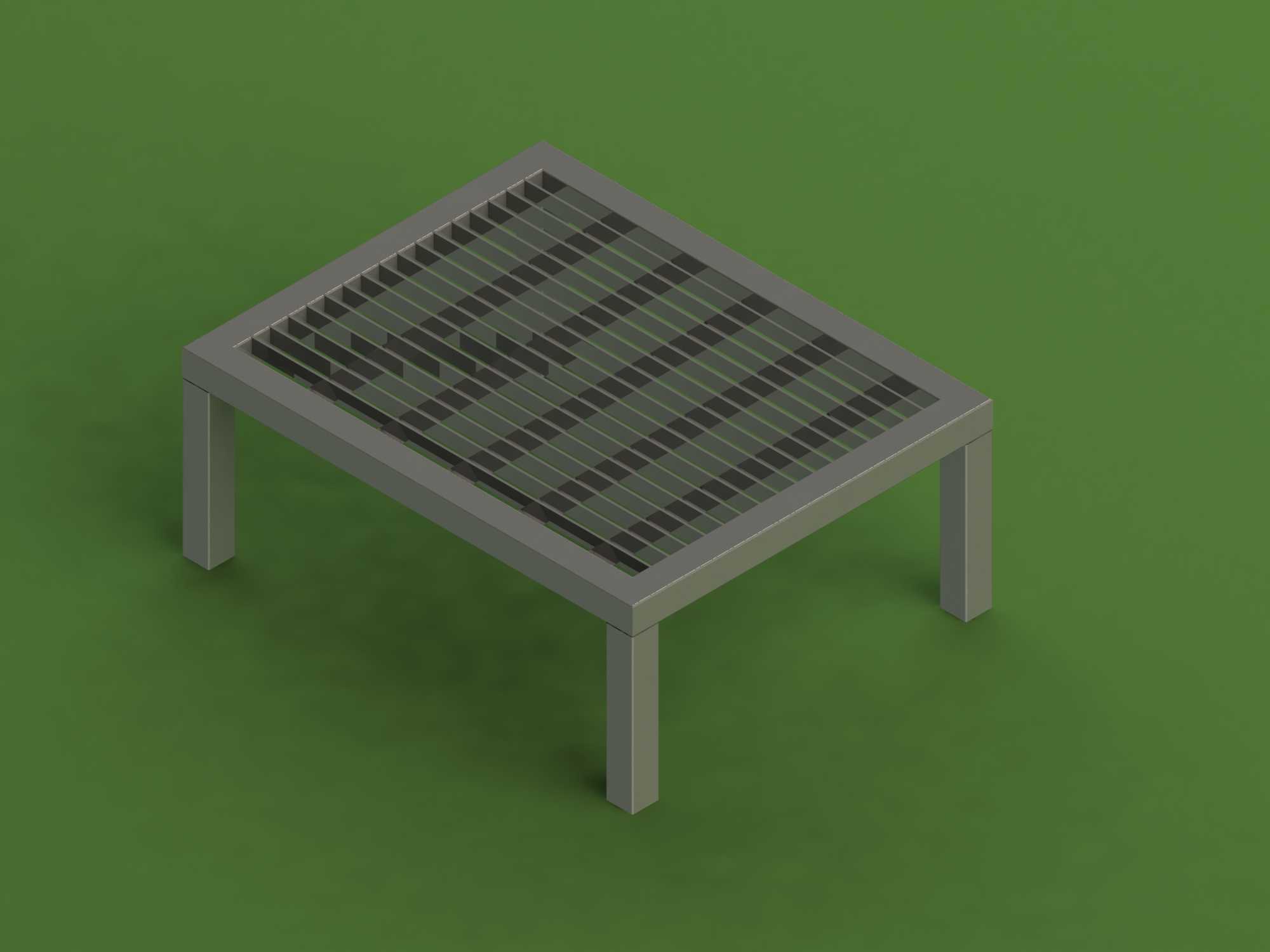

　　在车间工位排布、设备周边操作位搭建、流水线旁临时作业区设置的场景里，这类带格栅台面的台阶式支撑平台是很常见的工位配套结构，很多时候设备操作面距离地面有一定高度，或者需要在设备旁预留稳定的站立操作空间，直接在地面铺设垫板容易移位打滑，用一体式的支撑平台就能解决站位高度差、地面杂物影响操作稳定性的问题。从结构设计逻辑来看，这款平台采用四腿独立支撑的框架式结构，四条支腿采用等截面方管型材制作，支腿底端做了平切处理，后续实际安装时可以根据地面平整度选配可调脚杯或者固定地脚，避免地面不平整导致平台晃动。台面部分采用边框内嵌格栅条的设计，外围边框用和支腿同规格的方管焊接成矩形框架，框架内部等距排布横向格栅条，格栅条之间预留均匀间隙，

　　这种设计一方面能大幅降低台面整体重量，减少材料用量，另一方面作业时落在台面上的切屑、切削液、灰尘可以直接从格栅间隙漏到地面，不会在台面积攒造成打滑，日常清理也更方便，不需要频繁擦拭台面，扫地面的时候就能同步清理掉落的杂物。设计的时候首先要考虑的是承重边界，常规单人作业带随身工具的总载荷按150kg计算的话，支腿的截面选型、格栅条的壁厚、焊接节点的强度都要留够1.5倍的安全系数，避免长期承重出现结构变形。支腿和台面边框的连接采用满焊焊接，焊后要做焊渣打磨处理，避免尖锐焊疤划伤操作人员，整体框架焊接完成后要做校形处理，保证台面的平面度误差控制在每米2mm以内，防止台面倾斜导致站立不稳。外形尺寸方面，

　　这类平台的常规高度在400mm到600mm之间，刚好适配大部分工业设备的操作面高度，台面的长宽尺寸可以根据实际工位的占地空间调整，图中这款的长宽比例接近3:2，足够容纳一名操作人员站立同时放置小型工具盒，不会因为台面过窄导致操作时踩空。安装的时候不需要做复杂的地面固定，只要把平台摆放在预设位置，调整支腿的可调脚杯让四个支腿都完全接触地面，轻晃平台没有松动感就可以投入使用，如果是用在有振动设备旁边的场景，可以在支腿底端加装橡胶减震垫，减少振动传导导致的平台移位。和实心台面的平台相比，格栅台面的通风性更好，在焊接工位或者有散热需求的设备旁使用时，不会因为台面阻挡空气流通影响作业环境，同时格栅条的凸起棱边还能增加鞋底和台面的摩擦力，

　　即使台面上沾了少量油污也不容易滑倒。设计建模的时候要注意格栅条的间距控制，不能留过大的间隙，防止细跟鞋或者小工具从间隙掉落，一般间隙控制在30mm以内比较合适，既能保证漏屑效果，又能避免小件掉落的问题。支腿的高度可以根据实际需求做台阶式调整，如果需要更高的操作位，可以在这款平台的基础上叠加一级台阶，做成两级台阶的登高平台，适配更高的设备操作需求，框架的连接节点可以做成通用化的结构，方便后续根据现场需求改造成不同高度的作业平台，不需要重新制作整体框架，减少后续改造成本。整体结构没有复杂的传动或者活动部件，后期维护成本极低，只要定期检查焊接节点有没有开裂、支腿有没有变形就可以长期使用，适合在机加工车间、装配流水线、设备检修区、仓储分拣区等多种场景使用，既可以作为独立的操作站位平台，也可以多个平台拼接成更长的作业通道，满足不同长度的生产线旁的站立需求。
