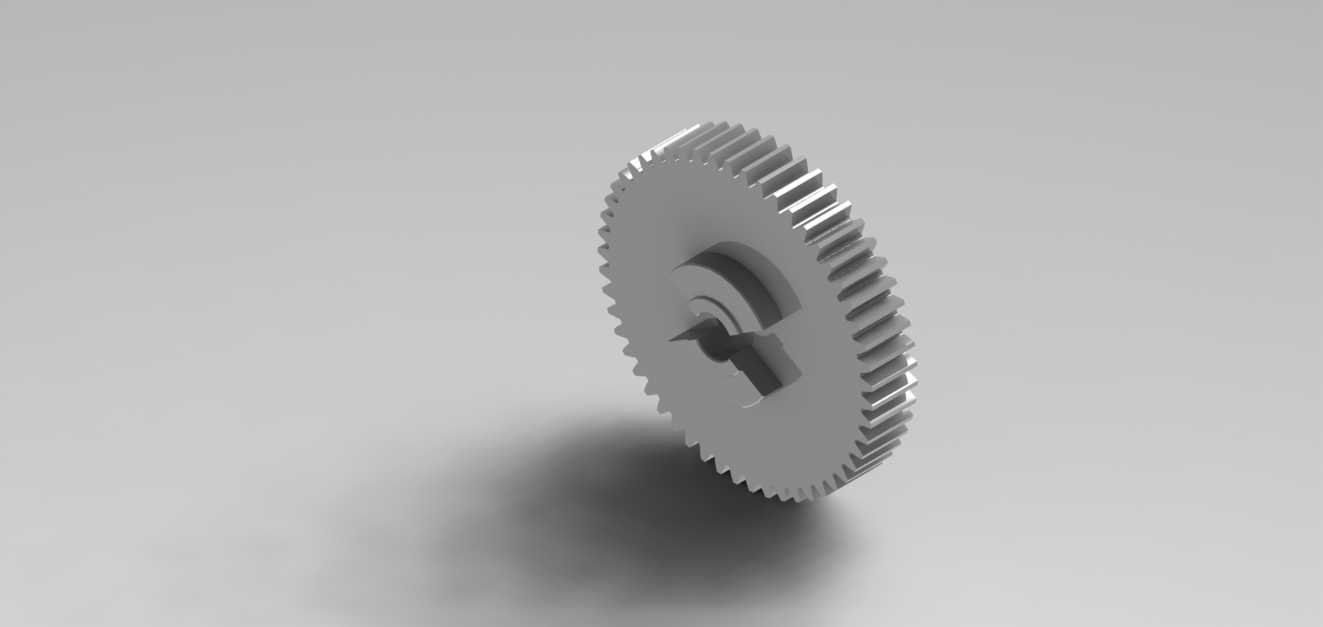

模数2压力角20度53齿德林传动齿轮

　　这款直齿圆柱齿轮在轻工输送、小型自动化传动、精密仪器进给机构中有着广泛的适配场景，日常选型中常被用于对传动平稳性有中等要求、安装空间紧凑的动力传递环节，区别于常规发黑或淬硬处理的钢制齿轮，该款采用浅色非金属基材加工成型，运转过程中无需额外加注润滑脂即可实现低噪音啮合，非常适合用在办公自动化设备、食品包装输送线、小型纺织机械的从动传动工位，避免油污污染加工物料的同时，也能降低整机运行的噪音水平，适配对作业环境噪音有明确要求的车间场景。从结构设计逻辑来看，这款齿轮采用了标准渐开线齿形设计，齿廓修形量控制在微米级，啮合过程中可以有效减少齿顶干涉带来的冲击载荷，中心的D型轴孔设计无需额外加工键槽，

　　装配时直接将带扁位的传动轴插入即可完成周向固定，相比普通圆孔配合紧定螺钉的固定方式，既省去了轴端钻孔攻丝的加工工序，也能避免长期运转后紧定螺钉松动导致的传动打滑问题，适合中小扭矩的传动场景使用。在安装边界上，这款齿轮的齿顶圆尺寸控制在110mm，齿根圆直径101mm，中径尺寸106mm，轴向厚度适配常规10-15mm宽度的安装槽位，装配时需要保证啮合齿轮的中心距偏差控制在±0.05mm范围内，否则容易出现齿面偏磨、传动卡滞的问题；由于基材本身的强度特性，这款齿轮的额定传递扭矩不超过15N·m，适用的工作转速区间在0-300rpm，不适合高速重载的传动工况，选型时需要匹配对应功率的驱动电机，避免过载导致齿根断裂。实际应用中，

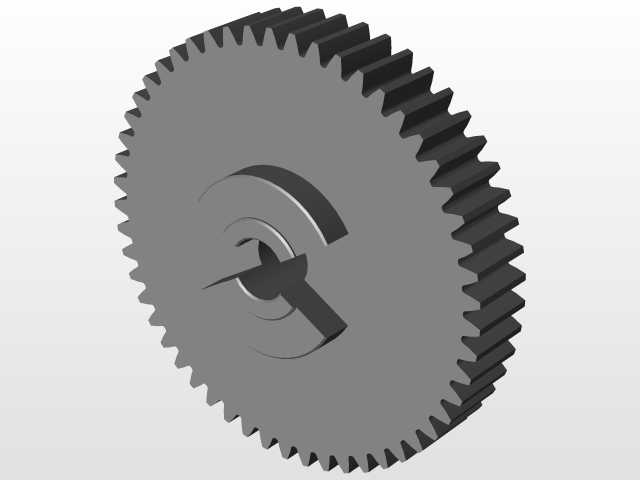

　　这类浅色非金属齿轮常和同模数的钢制主动轮配对使用，利用软硬齿面的配对特性减少啮合磨损，延长整套传动副的使用寿命，在小型桌面自动化设备的送料机构里，这类齿轮往往成组布置，通过多级啮合实现固定传动比的动力传递，不需要额外设置张紧机构，相比同步带传动的结构，整体占用的安装空间更小，传动比精度也更稳定，长期运转不会出现同步带跳齿、拉长松弛的问题。建模过程中，齿形部分严格按照渐开线生成逻辑绘制，先通过齿形参数计算出基圆、齿顶圆、齿根圆的基准尺寸，再逐点生成渐开线齿廓后阵列得到全部轮齿，中心的D型孔扁位尺寸和通用输出轴的扁位尺寸做了公差适配，装配时可以实现零间隙配合，齿轮端面做了0.2mm的倒角处理，既去除了加工毛刺，也方便装配时快速对准轴孔，

　　不会出现锐边刮伤操作人员的问题。在设备维护层面，这类非金属齿轮的日常检查只需要观察齿面磨损量即可，当齿厚磨损量超过原齿厚的15%时就需要更换，相比金属齿轮不需要做防锈处理，存储和使用过程中不会因为潮湿环境出现锈迹卡滞的问题，在一些有弱腐蚀环境的工位上也能稳定使用，不会像普通钢制齿轮那样短时间内就出现锈蚀失效的情况。
