带万向转移球的工业物料输送工作台

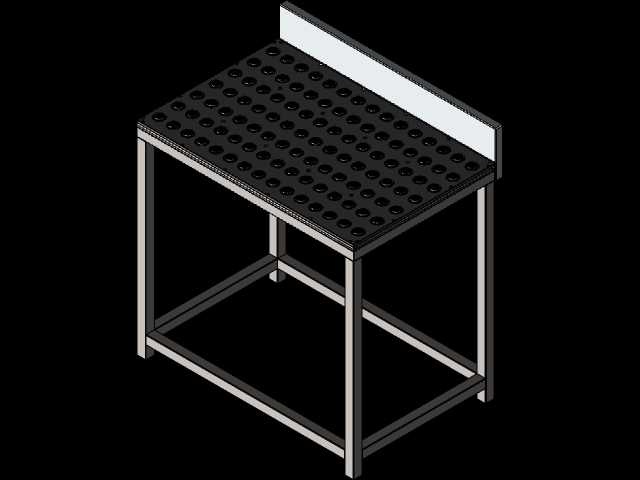

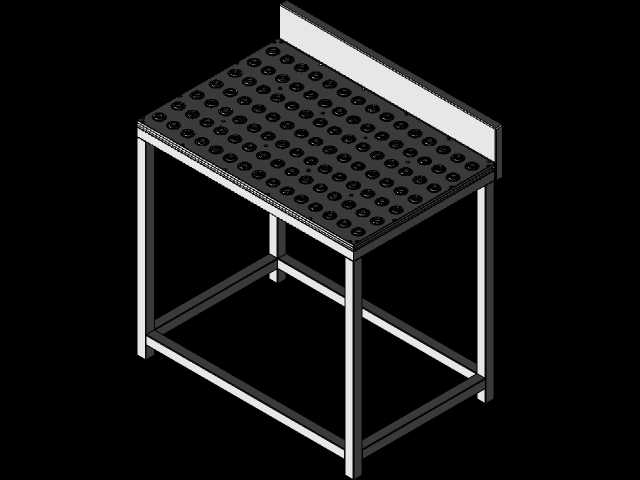

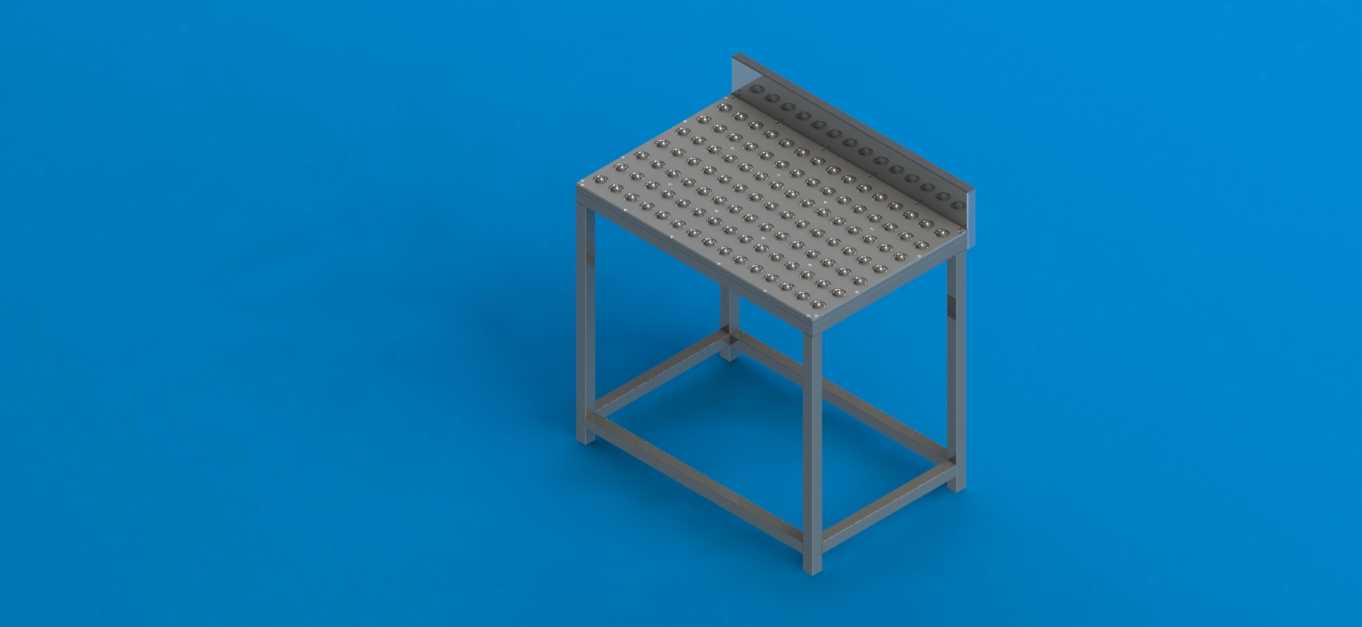

　　这类带转移球的工作台，在机加工车间的工序间流转、钣金件加工工位、装配线旁的物料暂存与移位环节应用十分普遍，和普通固定台面的工装台不同，它的核心作用是降低重型工件移位时的摩擦阻力，操作人员无需借助吊装设备，仅靠手动推移就能完成工件在台面上的多方向位置调整，尤其适合板材类、箱体类、成型模具类工件的短距离工位内转运，能大幅减少工件搬运过程中的表面磕碰划伤，也能降低操作人员的搬抬劳动强度。从结构设计逻辑来看，整个台体采用方管焊接框架作为承载主体，四条支腿通过底部的横撑形成封闭的框式支撑结构，这种结构相比单腿无横撑的设计，抗侧向倾覆能力更强，即使台面上放置偏载的重型工件，也不会出现支腿变形或者台面倾斜的问题，框架的焊接位置都做了焊后打磨处理，

　　避免应力集中导致的长期使用变形。台面部分是整个设备的核心功能区，密集排布的万向转移球（也就是行业内常说的万向牛眼）按照等间距矩阵方式嵌入台面安装板，每个滚珠单元都自带独立的密封轴承结构，滚珠采用高硬度轴承钢材质，表面淬火处理后硬度可达HRC60以上，能承受单个点位数百公斤的静载荷，滚珠和基座之间的间隙控制在0.1mm以内，既保证滚珠转动灵活无卡滞，又不会因为间隙过大导致工件放置后出现台面高低差，避免薄板材在推移过程中出现卡边问题。台面后侧设置的立式挡边，主要作用是防止工件推移过程中从台面后侧滑落，挡边上预留的安装孔位，可以根据使用需求加装定位挡块、气动夹紧元件或者工位器具挂架，拓展台面的使用功能。设计时首先要明确的是安装边界尺寸，

　　常规这类工作台的台面高度设置在850mm左右，匹配操作人员站立作业的舒适高度，避免长期弯腰作业导致的疲劳；台面的整体长宽尺寸根据常见加工工件的尺寸确定，单块台面的承载能力按照均布载荷不低于500kg设计，每个万向球的排布间距控制在80-100mm，保证即使是尺寸较小的工件，也能同时被至少3个万向球支撑，不会出现工件下陷卡滞的情况。支腿底部预留了可调脚杯的安装螺纹，安装时可以通过调整脚杯的高度，将整个台面调整至水平状态，抵消车间地面不平整带来的台面倾斜问题，保证工件在台面上推移时不会出现自行滑移的情况。在实际选型应用中，需要根据接触工件的材质选择对应材质的滚珠，如果是加工不锈钢板、铝板等易划伤的工件，可以更换为尼龙材质的滚珠，

　　避免钢质滚珠刮花工件表面；如果是焊接工位旁使用的转移台，还可以在台面间隙加装焊渣收集托盘，避免焊接火星进入滚珠基座导致滚珠卡滞。整个台架的表面处理采用静电喷塑工艺，相比普通喷漆处理，涂层的附着力更强，耐油污、耐切削液腐蚀的能力更好，适合车间多油污多粉尘的使用环境。和传统的滚筒输送台相比，这种万向球工作台可以实现工件的任意方向推移，不需要像滚筒台那样只能沿着滚筒轴向输送，在需要频繁调整工件角度的装配、检测工位上，适配性更强，而且台面整体没有突出的传动部件，清洁维护更加方便，日常使用只需要定期清理滚珠缝隙里的切屑、杂物，定期给滚珠轴承加注润滑脂即可，维护成本远低于带动力的输送设备。在三维建模过程中，这类设备的建模重点在于框架的方管拼接节点处理，要还原实际焊接结构的搭接关系，不能出现结构干涉，万向球单元要按照实际选型的产品尺寸建模，保证安装孔位和台面安装板的孔位对应，避免出现安装错位的问题，同时要预留出台面和框架之间的连接螺栓安装空间，保证实际生产时可以顺利完成装配。
