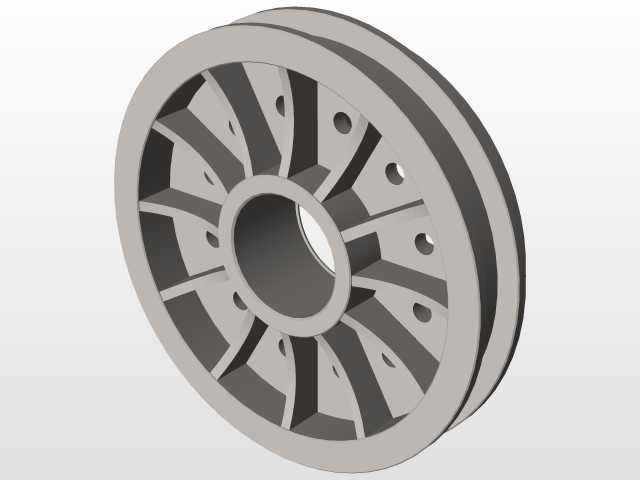

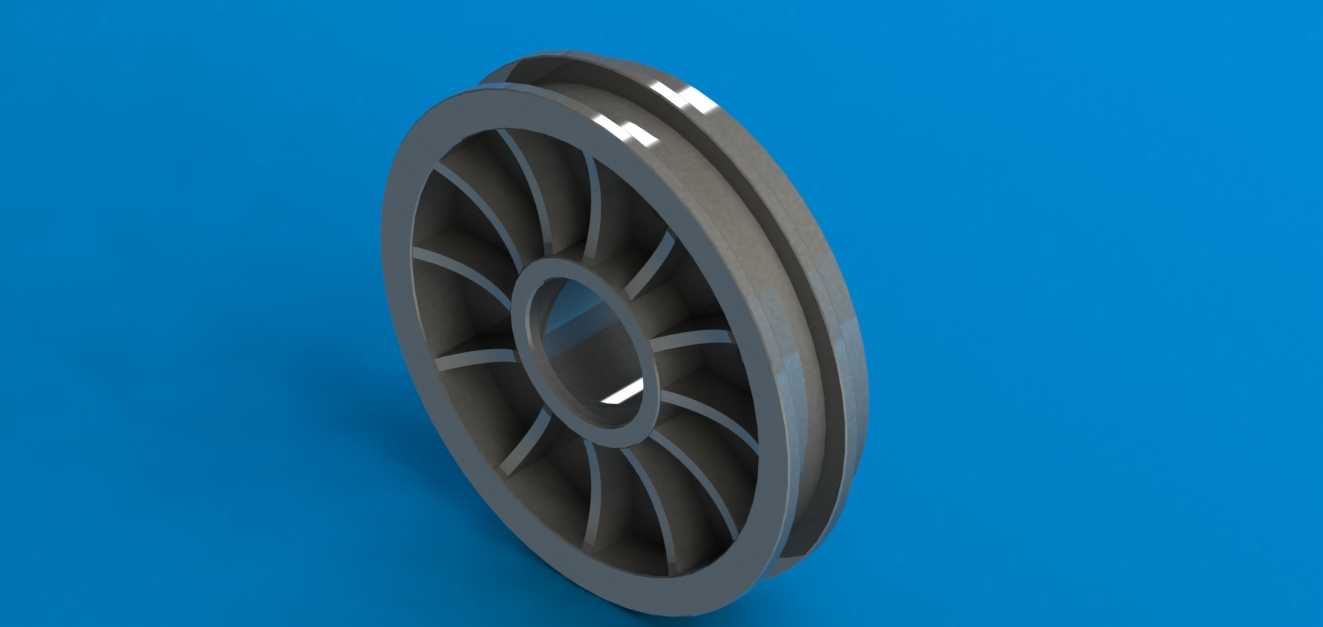

带辐条结构不锈钢传动转子

　　这类带辐条结构的不锈钢转子，常应用在中小功率流体输送设备、轻载传动机构以及部分需要兼顾减重与结构强度的回转工位中，不同于实心转子的厚重设计，辐条式的结构在保证回转刚性的前提下，能大幅降低自身转动惯量，让设备启停阶段的动态响应更迅速，也能减少回转过程中不必要的能耗损耗。从实际使用场景来看，这类转子既可以作为离心泵、小型涡轮设备的核心回转部件，配合壳体与叶片结构完成流体介质的能量传递，也能在部分轻载带传动、绳轮传动机构中作为从动回转轮使用，不锈钢材质的选型让它能在潮湿、弱腐蚀的工况下长期稳定工作，不需要额外做表面防锈处理，日常维护的成本也更低。

　　在设计这类转子的时候，首先要明确安装边界的尺寸约束，这款转子的外径为104毫米，内孔安装直径为32毫米，整体宽度为26毫米，内孔的尺寸直接决定了适配传动轴的直径范围，安装时需要配合对应规格的平键或者胀紧套完成周向固定，避免回转过程中出现打滑偏移。轮缘部分采用了双凸缘的槽型结构，这种结构如果作为绳轮使用时，可以有效约束传动绳的位置，避免运转过程中出现脱绳的问题，如果作为流体部件的轮体支撑，凸缘结构也能提升轮缘的结构强度，抵消高速回转时产生的离心应力。中间的辐条采用均匀分布的曲面流线型设计，并非简单的直条结构，这种曲面造型一方面可以减少回转过程中的风阻，在高速运转时降低紊流带来的振动与噪音，另一方面流线型的截面可以优化应力传递路径，让内孔轮毂处传递来的扭矩能均匀分散到每一根辐条上，避免应力集中导致的辐条断裂问题，尤其是在频繁正反转的工况下，这种应力分散的设计能大幅提升零件的疲劳寿命。

　　轮毂部分的厚度做了针对性加强，因为内孔是整个转子的安装基准，也是扭矩输入输出的核心位置，加厚的轮毂可以保证与传动轴配合的接触长度足够，提升安装的同轴度，减少悬臂安装带来的偏摆问题。在三维建模过程中，这类零件需要优先保证回转特征的同轴度要求，所有回转面的基准都要与内孔轴线保持统一，辐条部分的阵列要保证周向均匀分布，单个辐条的截面过渡处要做圆角处理，避免尖锐棱角带来的应力集中，同时不锈钢材质的零件在建模时还要考虑后续加工的工艺性，轮缘的槽型结构要适配常规的车削加工走刀路径，辐条与轮毂、轮缘的连接处的圆角半径要符合加工刀具的参数范围，避免出现无法加工的特征。

　　从实际选型适配的角度来说，这款转子的尺寸参数适合安装在空间紧凑的中小型设备中，26毫米的整体宽度不会占用过多的轴向安装空间，104毫米的外径在回转时不会产生过大的离心力，适配的转速范围覆盖了多数常规工业设备的工作转速区间。不锈钢材质的选择也让它能应用在食品加工、医药生产这类对零件材质有卫生要求的场景中，不需要额外做涂层处理就能满足基础的卫生等级要求，日常清洁也更加方便。在装配时需要注意，转子装入传动轴后要做动平衡校验，尤其是在较高转速的工况下，辐条的加工误差、材质密度的微小差异都可能带来动不平衡量，通过去重或者配重的方式将不平衡量控制在允许范围内，才能避免设备运转时出现振动过大、轴承过早磨损的问题。另外轮缘的槽面如果作为传动接触面使用，要保证槽面的表面粗糙度符合传动要求，过于粗糙会加剧传动件的磨损，过于光滑则可能出现传动打滑的问题，设计时需要根据实际的传动负载匹配对应的表面处理工艺。
