工业滤筒式脉冲除尘装置结构设计

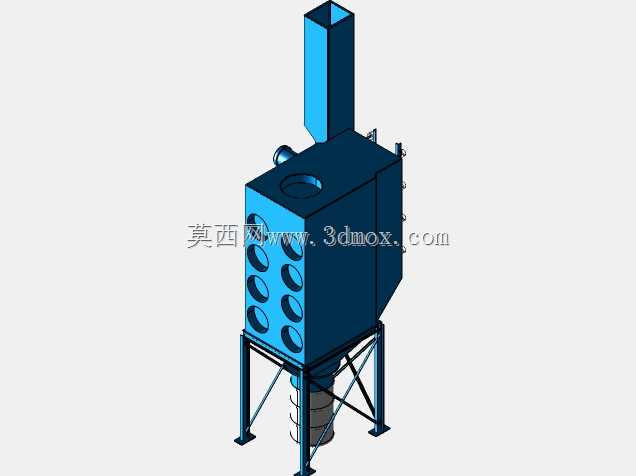

　　在机械加工、建材生产、木工制造、粉体加工等产尘车间的工况场景中，这类侧装滤筒结构的除尘装置是车间粉尘治理的核心配套设备，主要用于捕集悬浮在作业区域的干性粉尘，避免粉尘扩散影响作业人员职业健康，同时满足生产环节的环保排放要求，也可配套在打磨工位、焊接工位、物料输送落料点等局部产尘位置做定点收尘。从结构设计逻辑来看，该设备采用上进风侧滤的布局思路，含尘气流从设备上部的进风口进入箱体内部后，气流流速因腔体扩容快速降低，大颗粒粉尘在重力作用下直接沉降至下部灰斗，细微粉尘则随气流经过侧置的滤筒外表面被拦截，过滤后的洁净空气透过滤筒进入净气腔，从顶部侧边的排风烟囱引出，可直接接入车间排风系统或达标后外排。设备的滤筒采用横向侧装的排布方式，

　　单排共布置16个滤筒，这种排布方式相比竖装滤筒结构，在相同处理风量下设备占地面积更小，同时滤筒更换时无需拆除上部管路，操作人员站在设备侧面即可完成滤筒拆装，后期维护的操作空间更充裕，适合厂房层高受限的安装场景。设备下部采用锥形灰斗设计，灰斗锥角按照粉尘安息角参数设置，确保沉降下来的粉尘能顺利滑入灰斗底部的集灰桶，避免粉尘在灰斗内壁搭桥堆积；灰斗与集灰桶之间采用快卸卡箍连接，日常清灰时无需工具即可拆下集灰桶倾倒积尘，操作便捷。支撑框架采用型钢焊接结构，四条支腿通过斜撑做加强处理，可承受设备满负荷运行时的整体重量，同时抵消脉冲清灰时产生的瞬时振动，支腿底部预留地脚螺栓安装孔，可直接固定在混凝土设备基础上，

　　安装时需保证设备整体水平度偏差不超过千分之二，避免灰斗积尘偏斜导致排灰不畅。设备侧面预留脉冲喷吹机构的安装位，每个滤筒对应一组喷吹口，清灰时脉冲阀瞬时释放高压压缩空气，通过喷吹口将气流引入滤筒内部，使滤筒产生瞬时径向形变，将附着在滤筒外表面的粉尘层吹落至灰斗内，清灰过程可采用压差控制或定时控制，无需设备停机即可完成在线清灰，保障生产连续运行。从安装边界来看，设备顶部的排风烟囱需对接排风管道，对接处需做软连接处理，避免设备振动传递到风管系统；设备侧面需预留不小于滤筒长度加半米的维护操作空间，方便后期更换滤筒和检修喷吹机构；设备放置位置需避开车间内的高压管线和起重作业区域，同时压缩空气供气接口需布置在设备附近，供气压力保持在0.4-0.

　　6MPa范围内，保障脉冲清灰效果。在结构建模过程中，需重点校核箱体壁板的刚度，因为设备运行时净气腔处于负压状态，壁板厚度需满足负压工况下的变形量要求，避免运行时出现壁板吸瘪的问题；滤筒安装孔的位置度公差需控制在合理范围，保证滤筒安装后密封面贴合严密，避免出现漏风导致粉尘排放超标；灰斗与箱体的连接位置需做连续满焊处理，焊接后做煤油渗透试验，确保无漏风漏尘点。这类除尘设备的处理风量适配中小型产尘工位的收尘需求，相比大型布袋除尘器，其结构更紧凑，安装灵活性更高，对于分散式产尘点的治理场景适配性更强，同时滤筒的过滤精度更高，对5μm以上的细微粉尘捕集效率可达99%以上，能满足多数工业车间的粉尘排放要求。
