3Hp直驱式离心风机结构设计方案

　　这款3Hp直驱结构的离心风机，在工业通风、车间除尘、工艺送风场景中有着广泛适配性，不同于皮带传动款的结构，直驱设计省去了中间传动环节的功率损耗，也减少了皮带张紧维护、皮带轮对中调整的日常运维工作量，适合安装空间紧凑、运维频次要求低的工位使用。从实际应用场景来看，这类小功率直驱离心风机常被用于小型除尘系统的末端引风、生产工位的局部排风、小型烘干设备的热风循环，也可配套在小型工业设备上作为冷却送风单元，适配的风管口径匹配常规工业通风管路，不需要额外做变径转接就能直接对接标准通风管道。

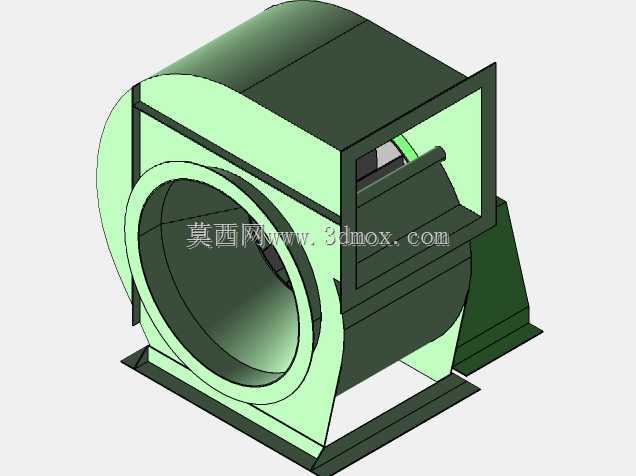

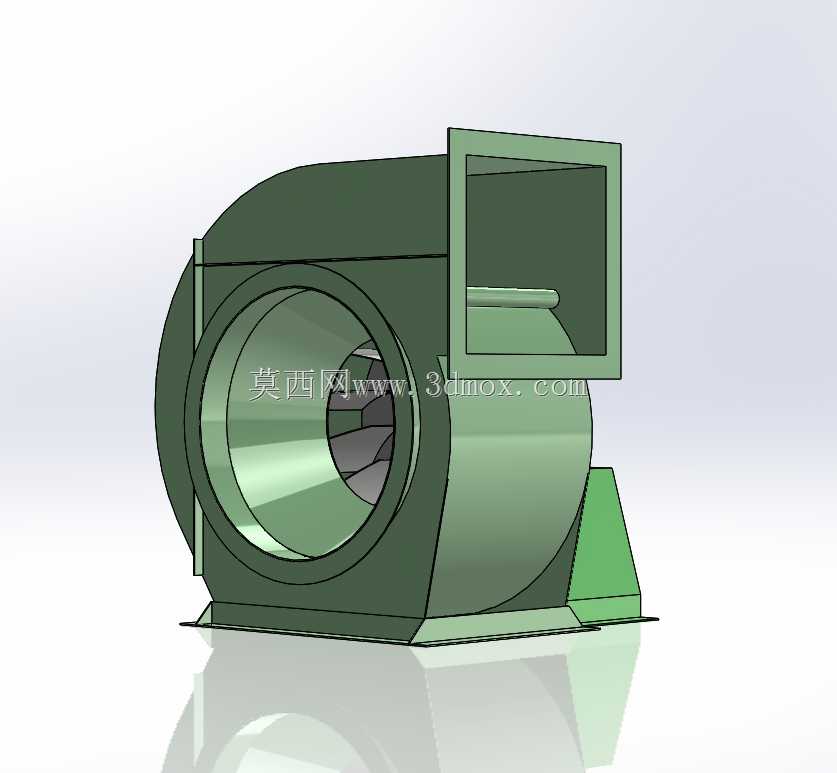

　　从结构设计逻辑来看，整机采用蜗壳式流道设计，机壳的型线按照气流在叶轮内的运动轨迹做渐扩式延展，能有效降低气流在机壳内的湍流损耗，提升风机的运行效率。进风口采用方接式法兰结构，可直接对接方形通风管道或者方形除尘罩，省去了方变圆转接件的制作成本，出风口的法兰边预留了标准螺栓孔位，安装时可直接与管路法兰对接，密封面的平面度在建模时就做了公差控制，避免安装后出现漏风问题。叶轮部分采用后向式叶片设计，相比前向叶片，后向叶片的运行效率更高，噪声更低，在3Hp功率的驱动下能稳定输出额定风量，不会出现小马拉大车的过载问题，叶轮与电机轴的连接采用锥套锁紧结构，拆装维护时不需要额外的拉马工具，松开锁紧螺栓就能完成叶轮的拆卸，方便后期做叶轮清灰、动平衡校正作业。

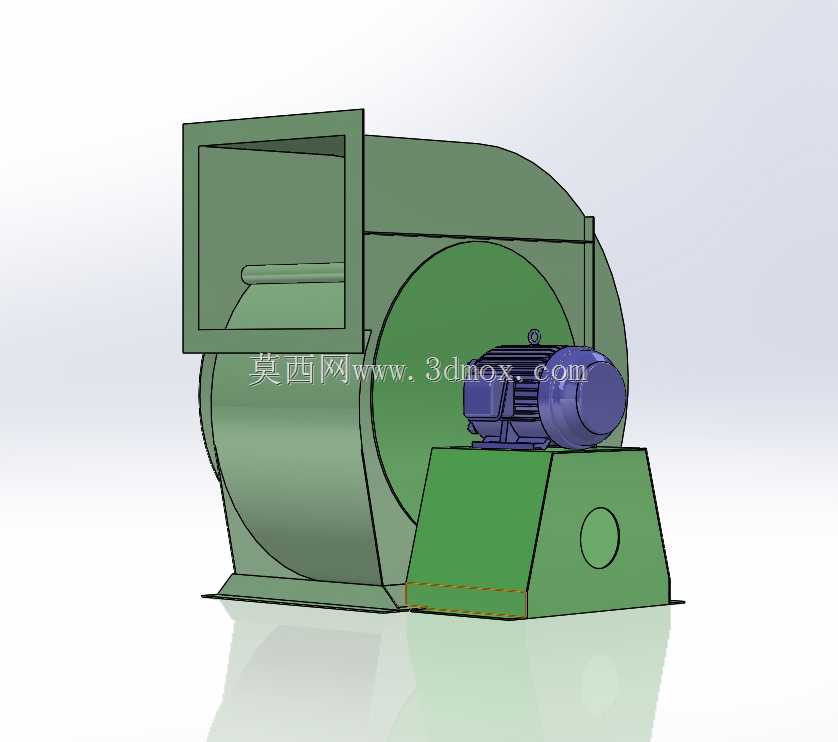

　　直驱结构的设计核心在于电机与机壳的同轴度控制，建模时电机安装座与机壳的连接面做了一体化的底座设计，底座采用钢板折弯焊接结构，底部预留了地脚安装孔，安装时可直接通过膨胀螺栓固定在混凝土基础或者钢架平台上，底座的加强筋布置在电机承重侧与机壳承重侧的连接位置，能避免运行过程中因为振动出现底座变形、电机轴偏移的问题。电机侧的散热空间在建模时做了预留，电机尾部与周边结构的间距满足电机散热的最小距离要求，不会因为结构遮挡导致电机散热不良、运行温度过高的问题。

　　从安装边界尺寸来看，整机的宽度方向尺寸控制在适配常规设备旁侧安装的范围，不会占用过多的车间通道空间，高度方向的尺寸考虑了常规厂房的层高限制，顶部不需要额外做避让处理，进风口的中心高度匹配常规工位除尘罩的安装高度，不需要额外抬高或者降低管路就能完成对接。机壳的检修门设置在机壳侧部，日常检查叶轮积灰、轴承运行状态时，不需要拆卸整个管路就能打开检修门完成检查，降低了运维的拆装工作量。

　　在细节设计上，电机与机壳之间的轴孔位置做了密封结构设计，避免风机内的气流从轴孔位置泄漏，同时也能防止外界的粉尘进入电机轴承位置，延长轴承的使用寿命。底座的地脚孔采用长圆孔设计，安装时可根据现场的基础螺栓位置做小范围的位置调整，降低现场安装的对位难度。整机的重心位置在建模时做了核算，重心落在底座的支撑范围内，运行时不会出现重心偏移导致的振动过大问题，不需要额外做配重处理就能稳定运行。对于结构设计从业者来说，这款模型的直驱连接结构、蜗壳型线设计、底座加强筋布置方式，都可以作为小功率离心风机设计的参考，尤其是直驱结构的同轴度保证方式、安装接口的标准化设计，能直接复用在同类型风机的设计项目中，减少重复建模的工作量，也能避免结构设计中容易出现的干涉、散热空间不足、维护空间不足等常见问题。
