工业级旋风分离器带安装机架结构设计

　　这套带集成安装机架的旋风分离装置，主要面向工业生产环节的含尘气流预处理、粉体物料气力输送末端气固分离场景，常见于木工车间木屑收集、粮食加工粉料筛分、冶金炉窑烟气初除尘、化工粉体输送尾气处理等工况，作为前置粗分离单元搭配后续精滤设备使用，可有效降低后端过滤单元的负荷，减少滤材更换频次。

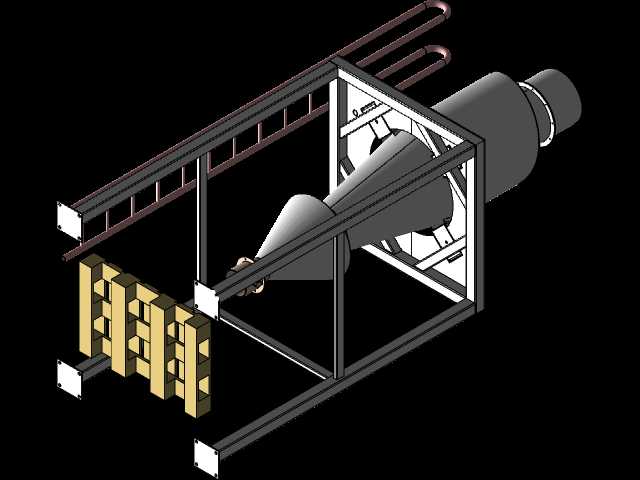

　　从结构功能来看，核心分离筒体采用锥段直段组合设计，含尘气流从筒体上部切向入口进入后，依托离心力作用将密度远大于气体的固体颗粒甩向筒壁，颗粒沿壁面滑落至下部集尘段，净化后的气流则从筒体中心的排气芯管向上引出，完成气固两相分离。本次设计的结构将分离筒体直接集成在方管焊接成型的撬装机架上，机架底部预留了螺栓安装孔位，可直接固定在车间混凝土基础或者钢平台上，无需现场额外制作安装支架，大幅缩短现场安装调试周期。机架侧面预留的爬梯结构，方便运维人员攀爬至设备顶部检查入口法兰密封情况、检修排气口阀门，爬梯踏步采用防滑花纹板折弯成型，与机架主框架满焊连接，承重满足单人运维作业的载荷要求。

　　设计过程中首先确定了核心分离效率对应的筒体截面风速，结合处理风量参数反推直段筒体的内径尺寸，锥段的锥角控制在合理区间，避免锥角过大导致内壁附着的粉料架桥堵塞，同时控制锥段长度保证颗粒有足够的滑落行程，减少二次夹带的概率。入口采用切向矩形入口设计，入口宽高比经过流场模拟优化，降低入口处的局部阻力损失，减少整套系统的风机能耗。排气芯管插入深度经过多轮迭代调整，既避免插入过浅导致短路流降低分离效率，也防止插入过深将已经分离沉降的颗粒重新卷起带出。

　　安装边界方面，整套装置的机架外轮廓尺寸充分考虑了标准工业厂房的门洞宽度、车间内运输通道的转弯半径，可直接通过普通叉车完成厂内转运，不需要额外拆解。设备进出口均采用标准法兰连接，法兰螺栓孔位与同规格的工业通风管道法兰完全匹配，现场对接时不需要额外制作过渡连接件。机架底部的安装孔采用长圆孔设计，可抵消基础施工时的位置误差，降低现场安装的对位难度。设备侧面预留的压差检测接口，可直接接入车间的除尘系统监控网络，实时监测设备运行阻力，当阻力超过设定阈值时及时提醒运维人员检查是否出现粉料堵塞情况。

　　从实际使用的角度出发，这套结构在设计时充分考虑了运维便利性，分离筒体下部的集尘段快开结构与机架预留的操作空间匹配，操作人员不需要额外搭建操作平台即可完成集尘桶的拆卸清灰作业。机架的方管选型经过刚度校核，满焊后整体框架的变形量控制在允许范围内，即使风机运行产生持续振动，也不会出现筒体偏移、法兰密封失效的问题。整套结构没有复杂的运动部件，日常运维仅需要定期检查法兰密封垫、检查内壁磨损情况即可，运行可靠性远高于带滤材的过滤式除尘设备，适合在高粉尘浓度、高磨琢性粉尘的工况下长期连续运行。在粉体输送场景中，该设备还可作为物料回收装置使用，将气力输送管道中携带的成品粉料分离收集，避免物料随尾气排放造成浪费，分离后的物料可直接落入下方的料仓或者包装设备，衔接生产流程的后续环节。
