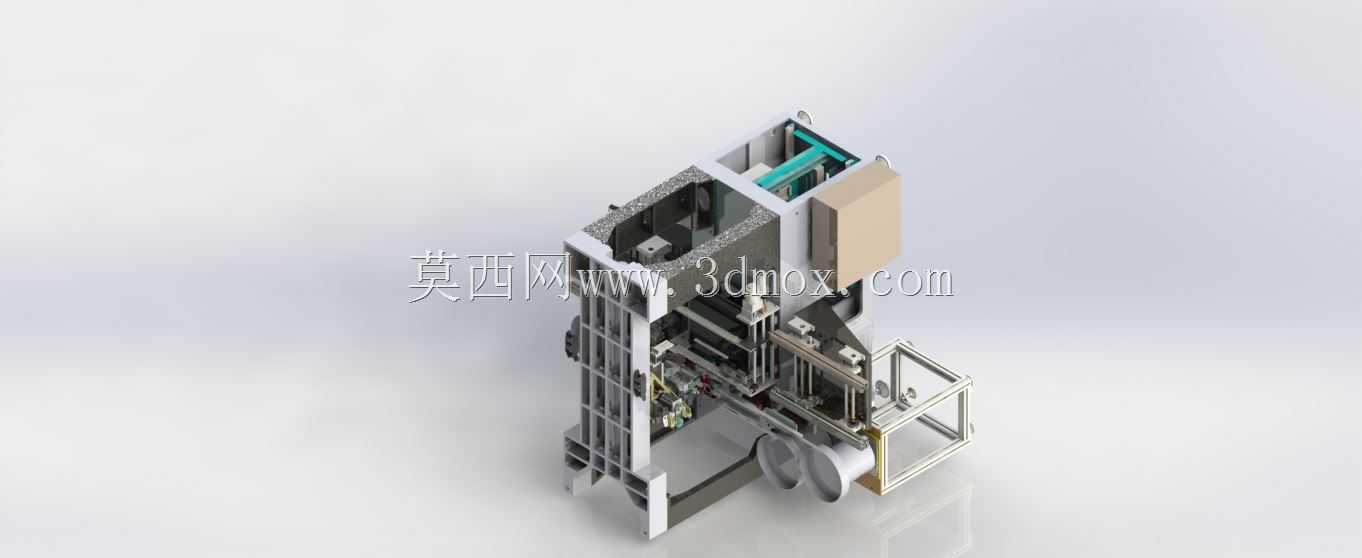

二极管自动插件作业设备结构设计

　　在消费电子、电源模块、家电控制板的量产组装环节，轴向二极管的插装一直是板卡加工里占用人工较多的工序，早年依靠工人手持二极管对准PCB孔位插装的模式，不仅效率难以匹配SMT线体的节拍，人工插装带来的元件歪斜、引脚弯折不到位、漏插等问题，还会直接提升后段波峰焊的不良率，增加返修成本。这款插件设备的设计，就是针对轴向编带二极管的自动上料、分料、插装全流程作业，适配常规1W以内、引脚间距2.5mm-10mm范围的轴向二极管元件，可直接对接前段SMT出料接驳台，或是独立布置在手工插装线的对应工位，替代人工完成二极管的定向、切脚、插装动作。

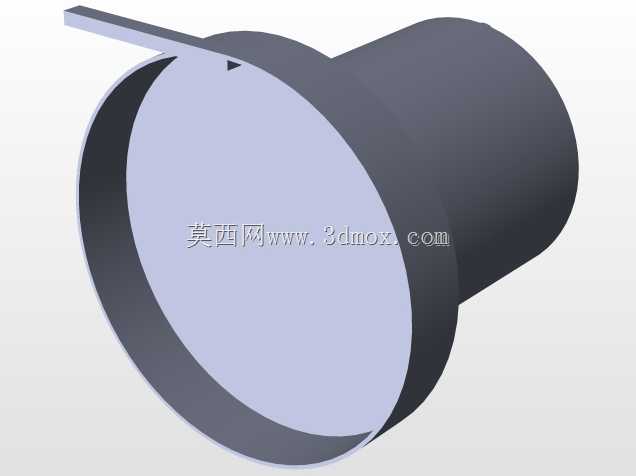

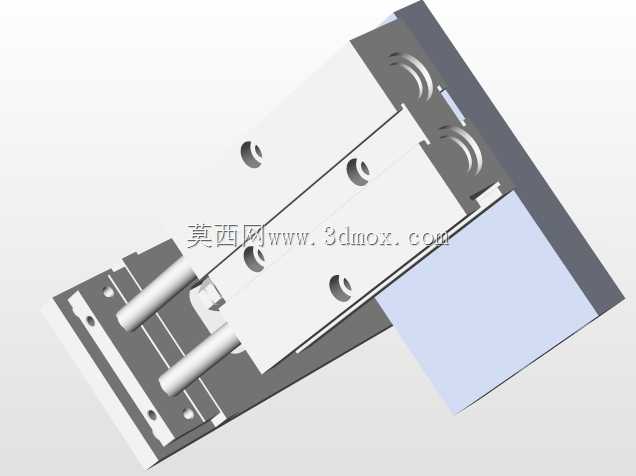

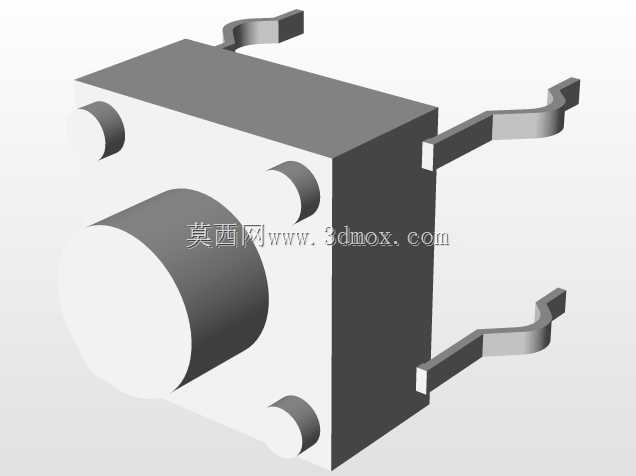

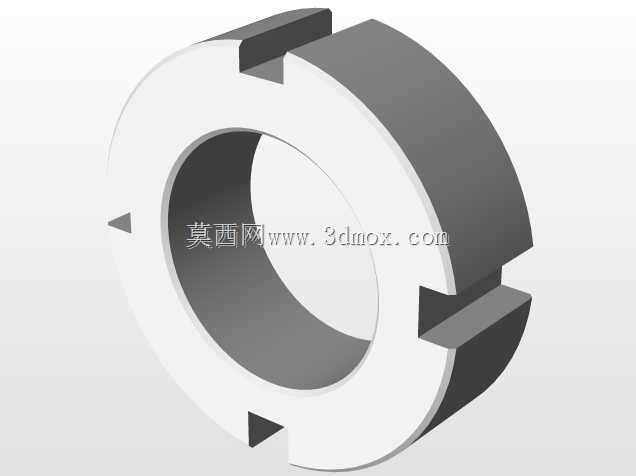

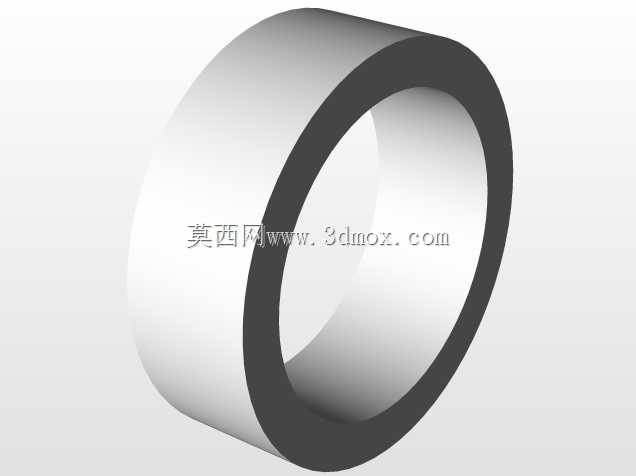

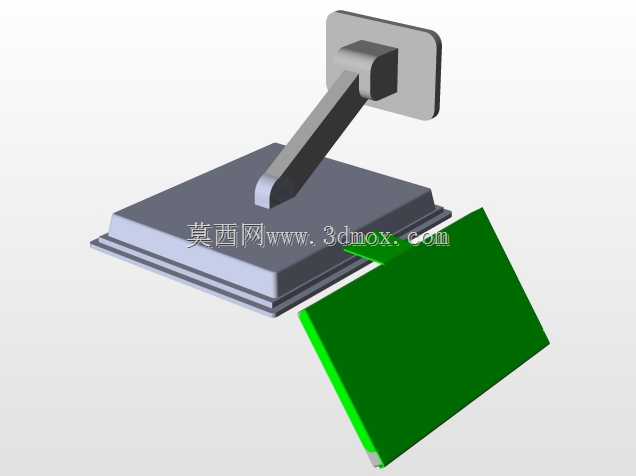

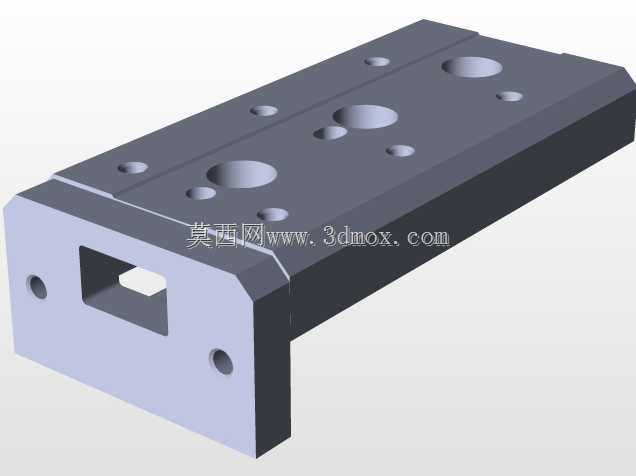

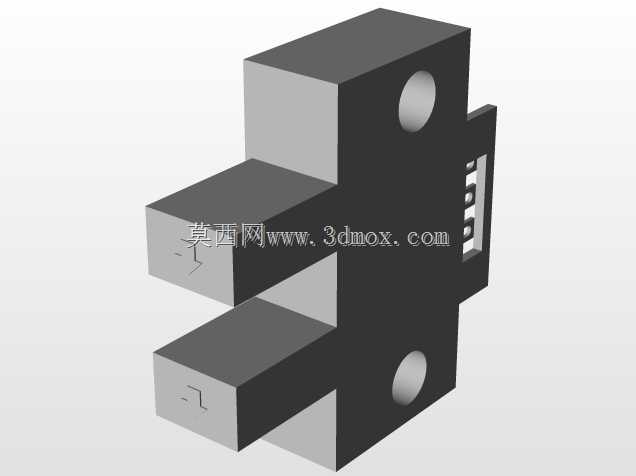

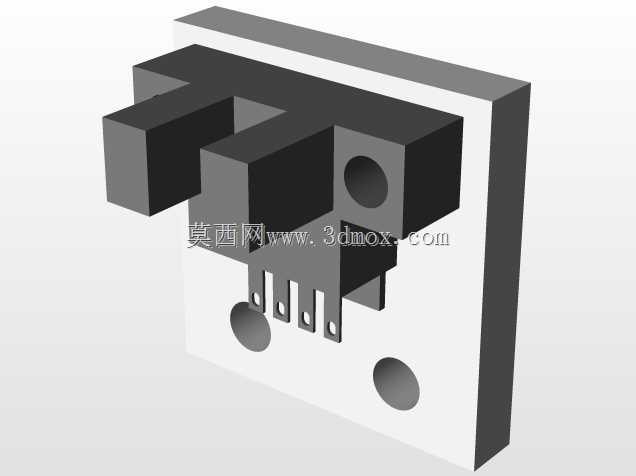

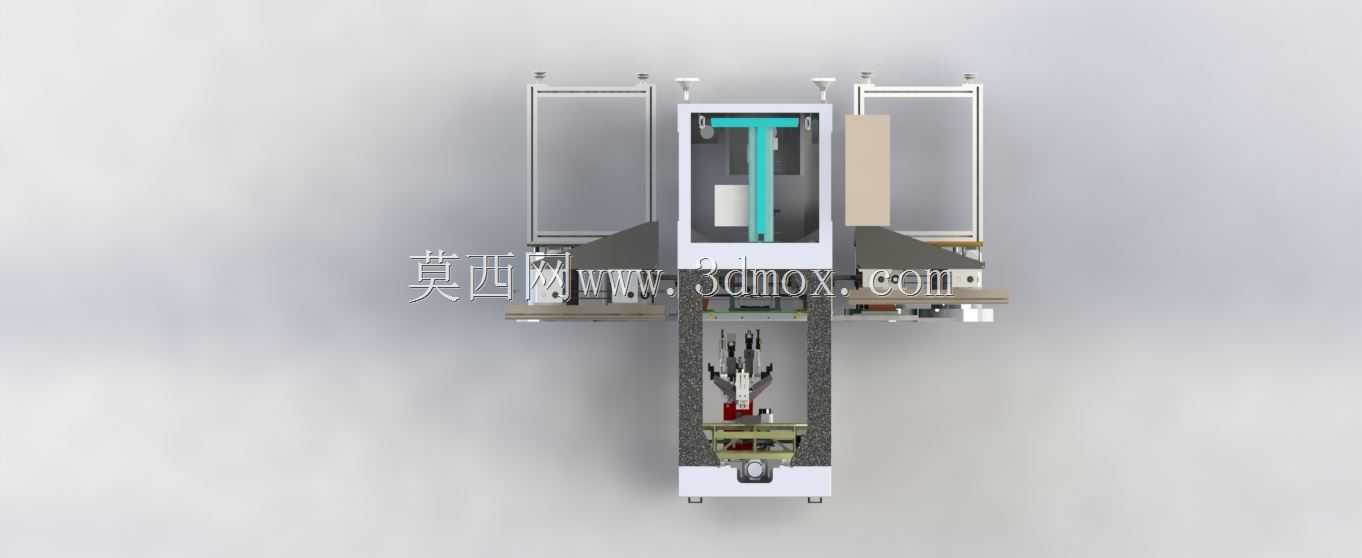

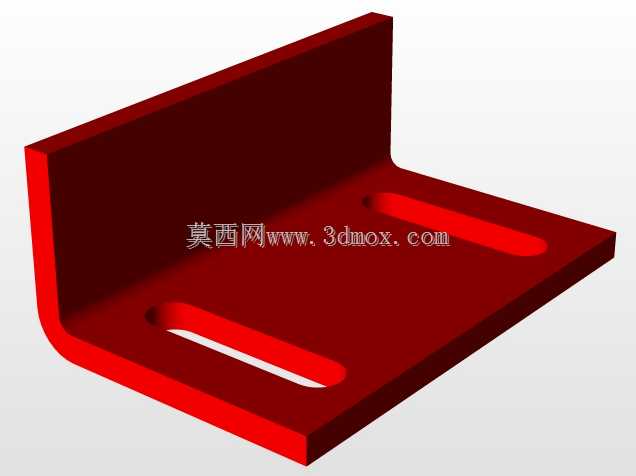

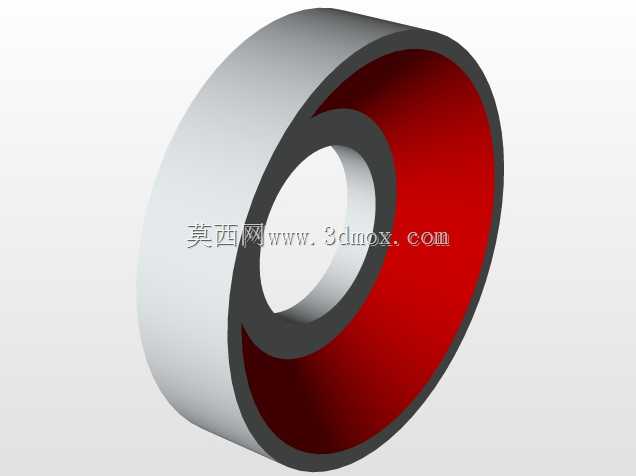

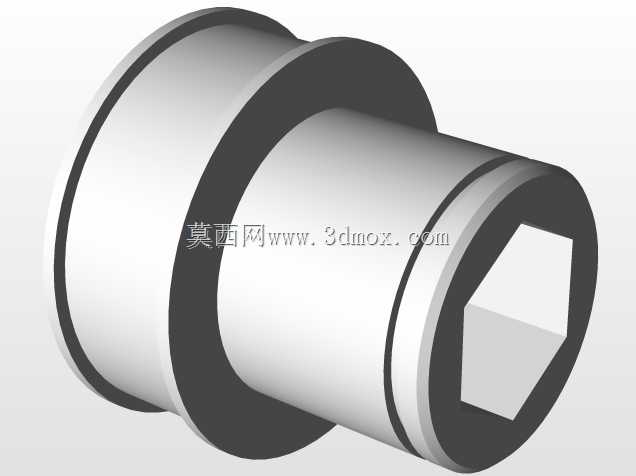

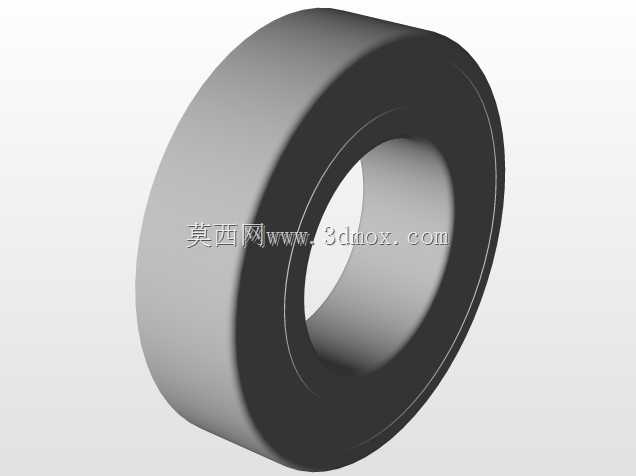

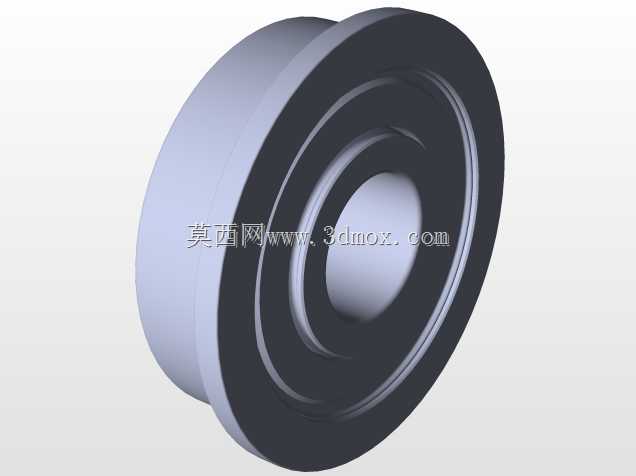

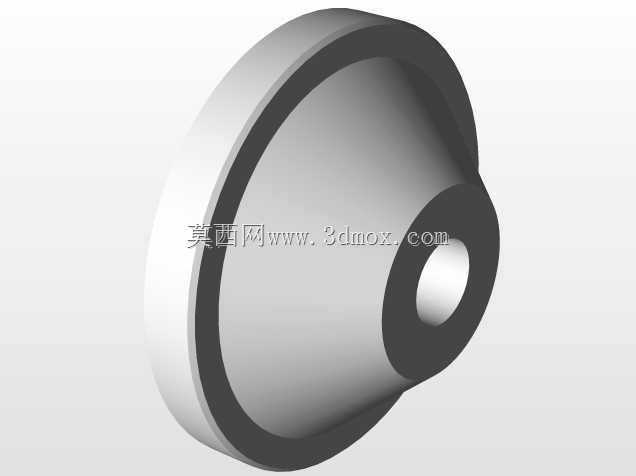

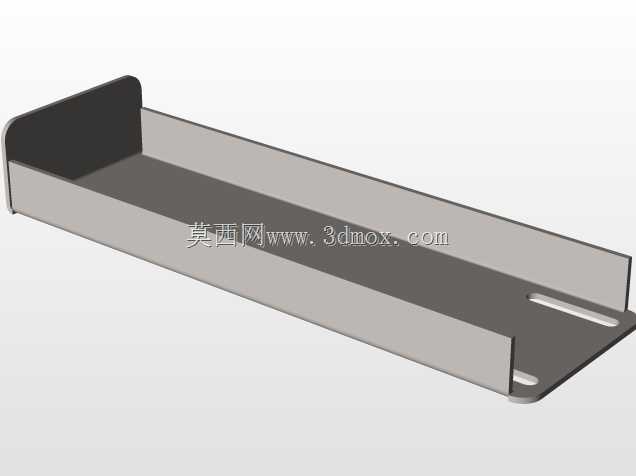

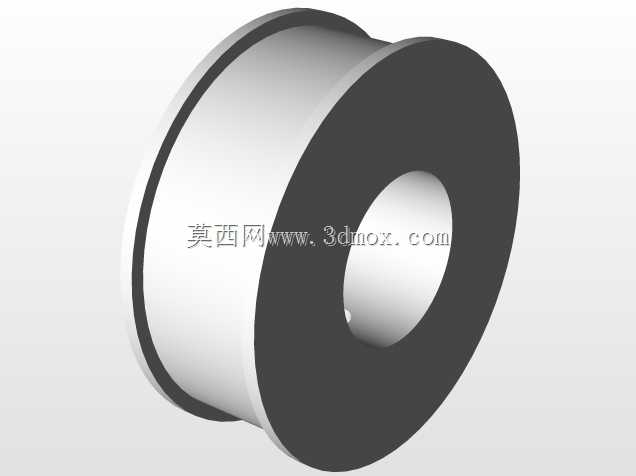

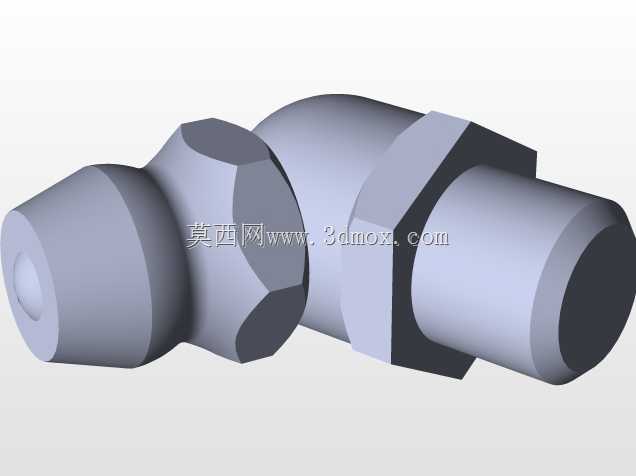

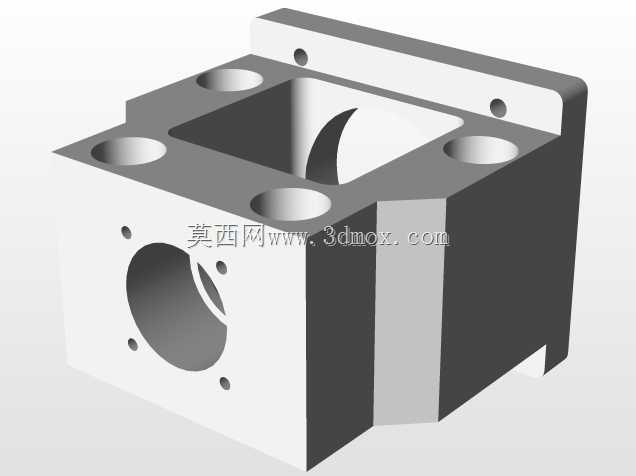

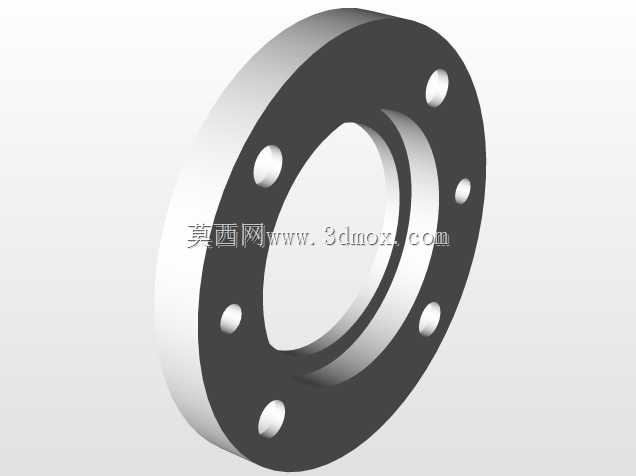

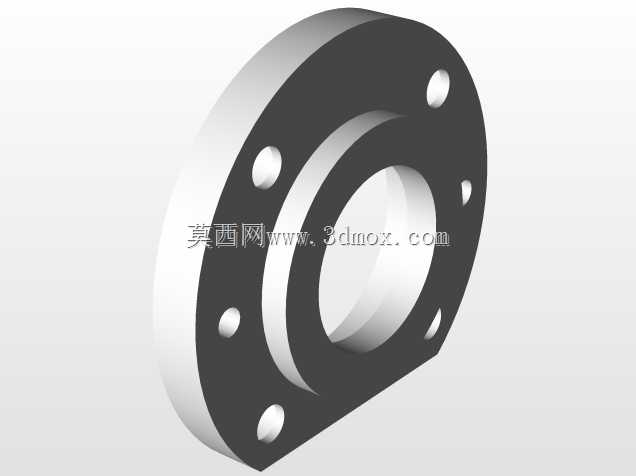

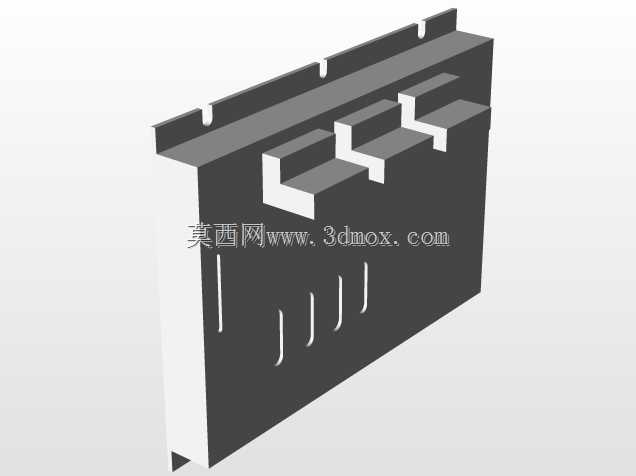

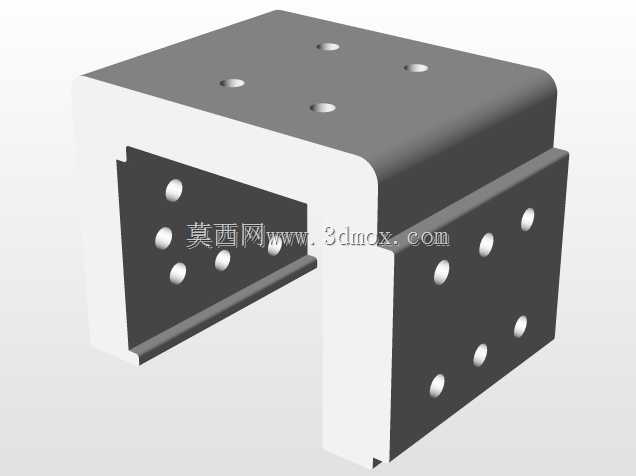

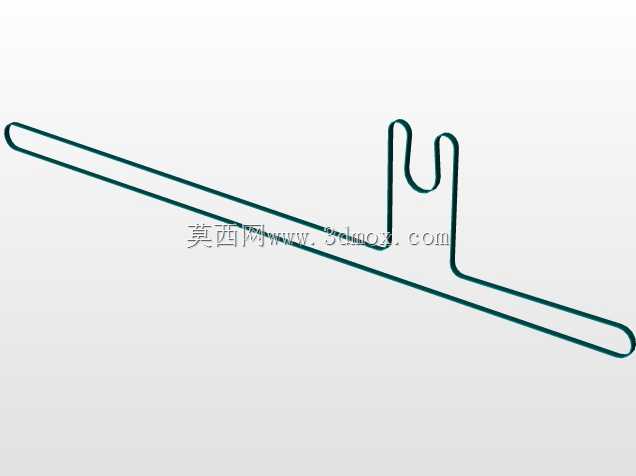

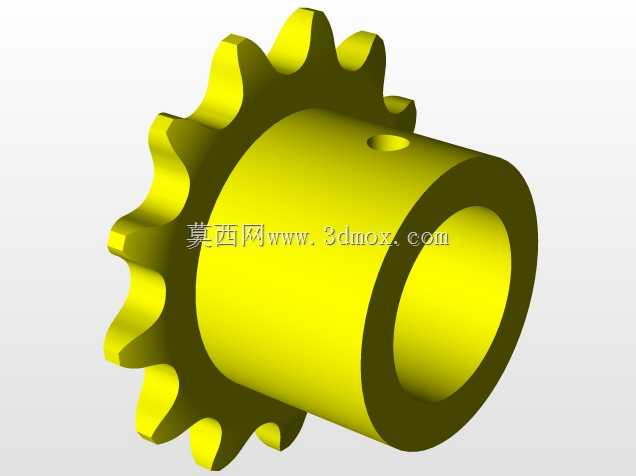

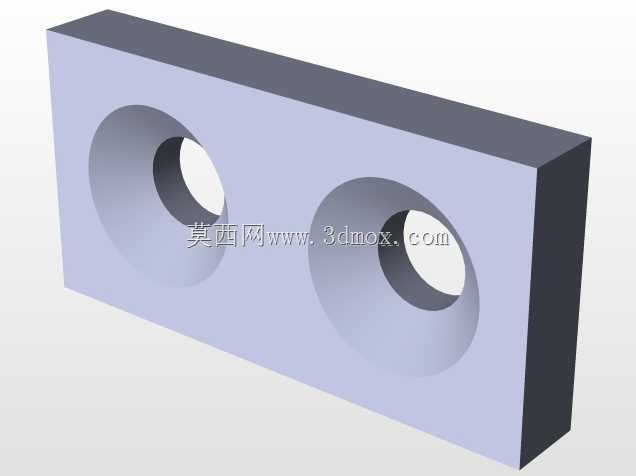

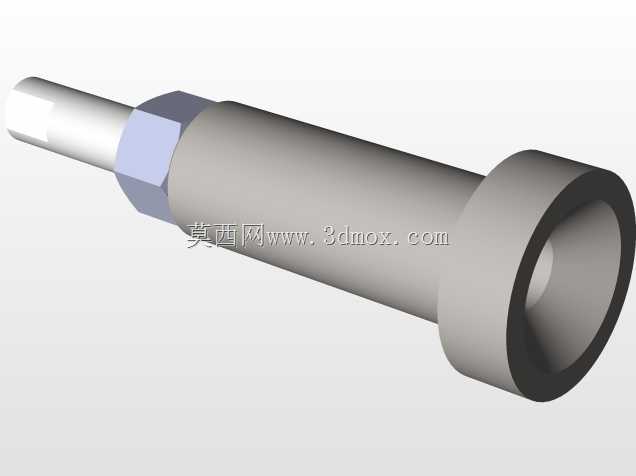

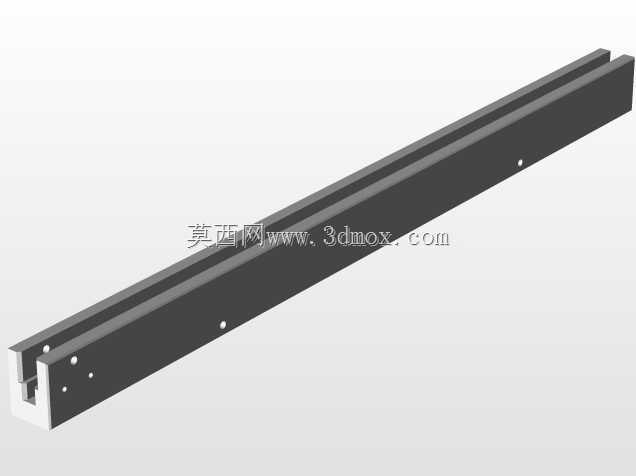

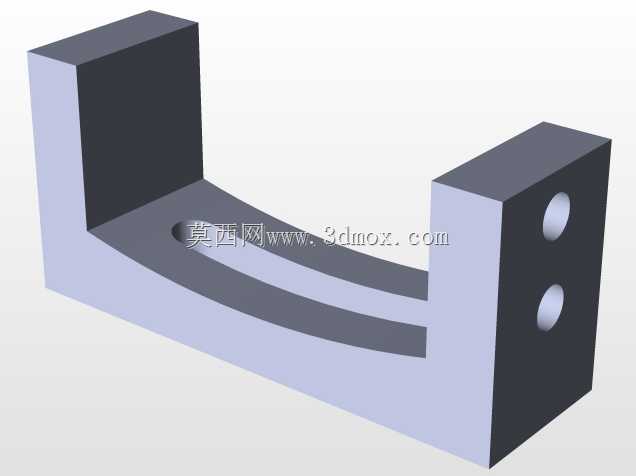

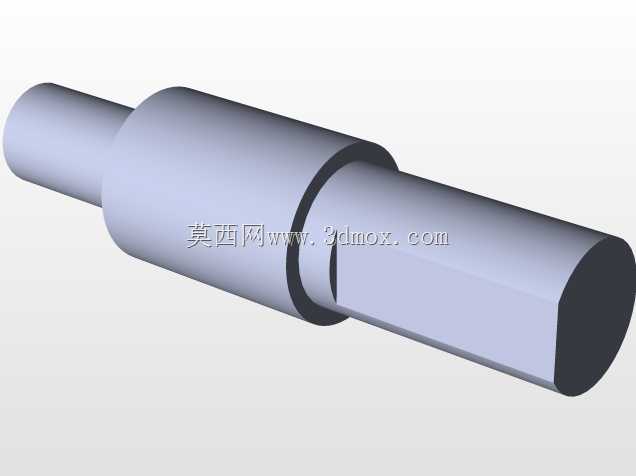

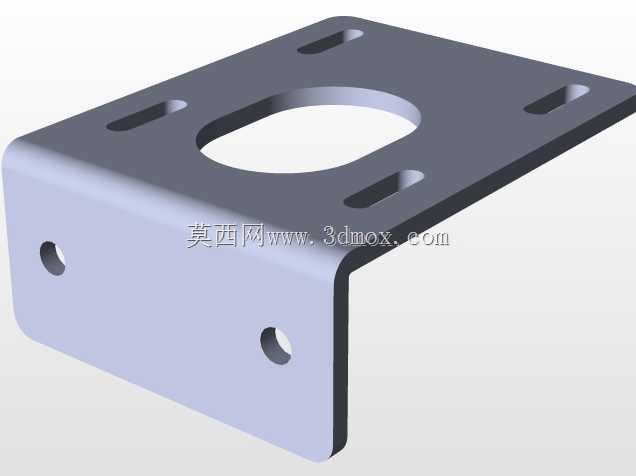

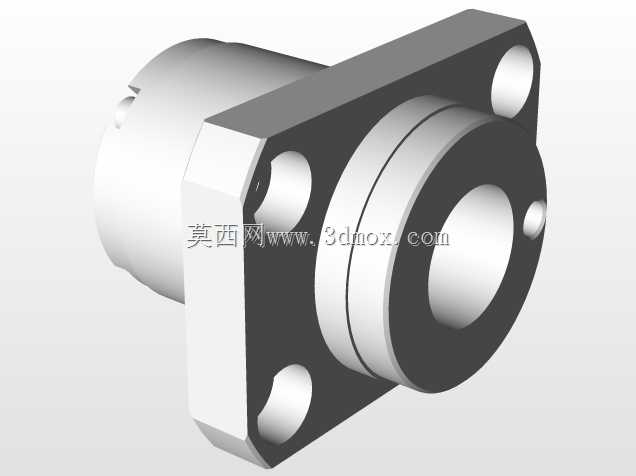

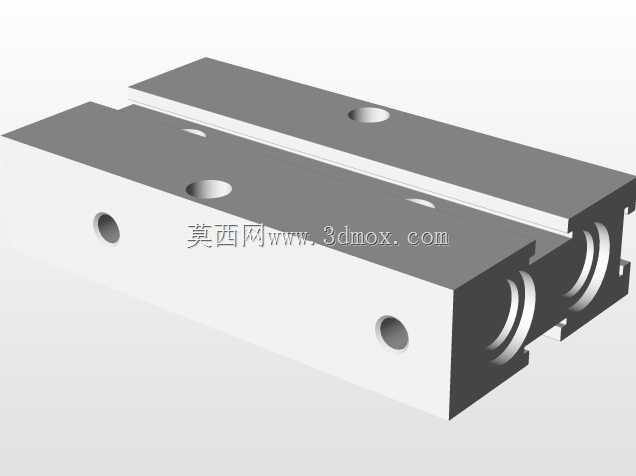

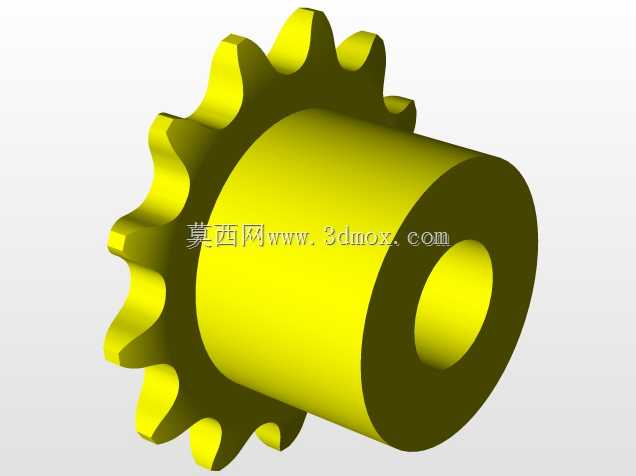

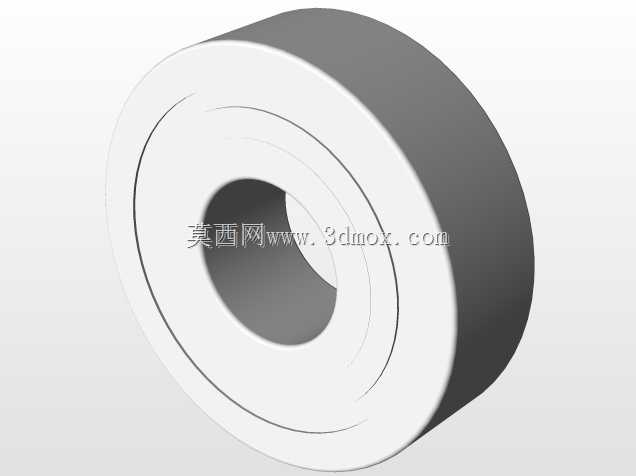

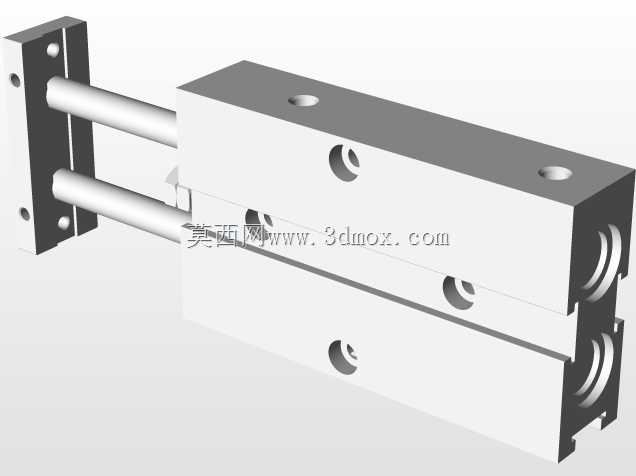

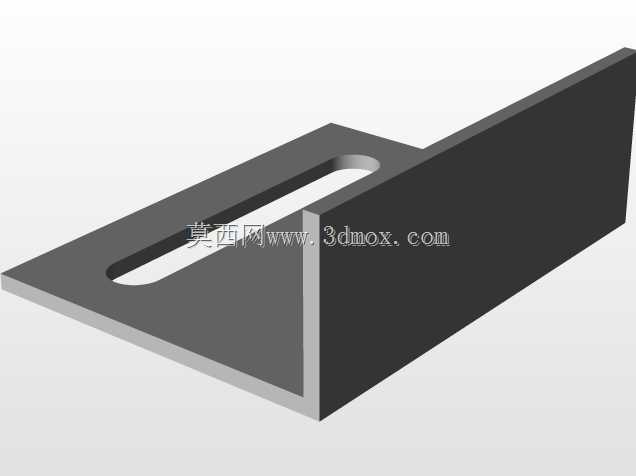

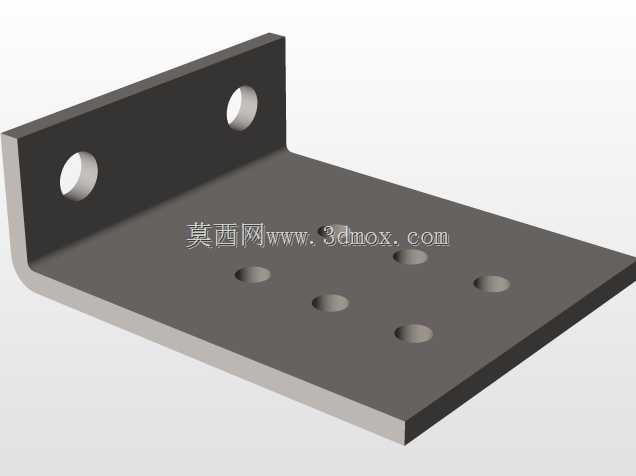

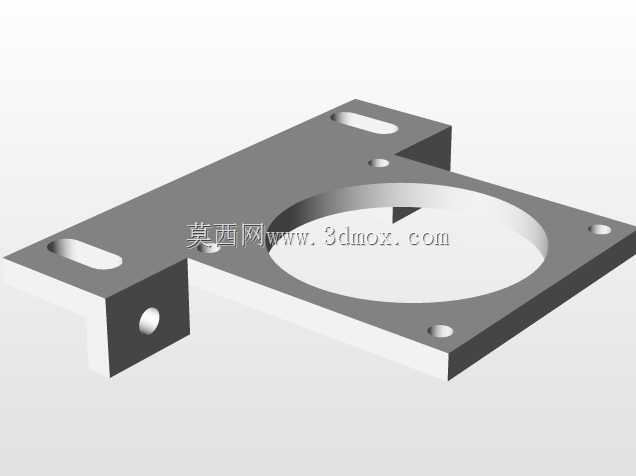

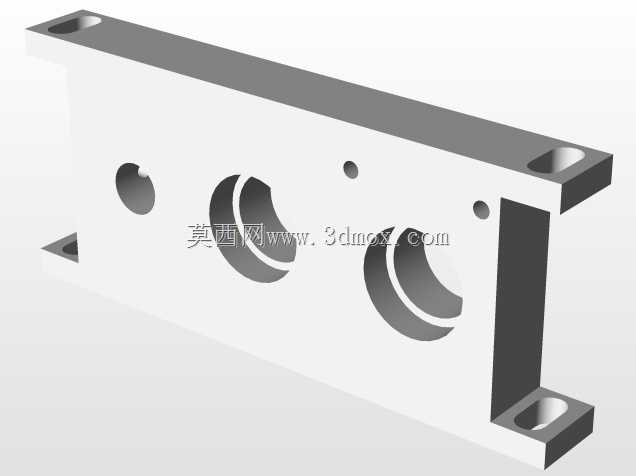

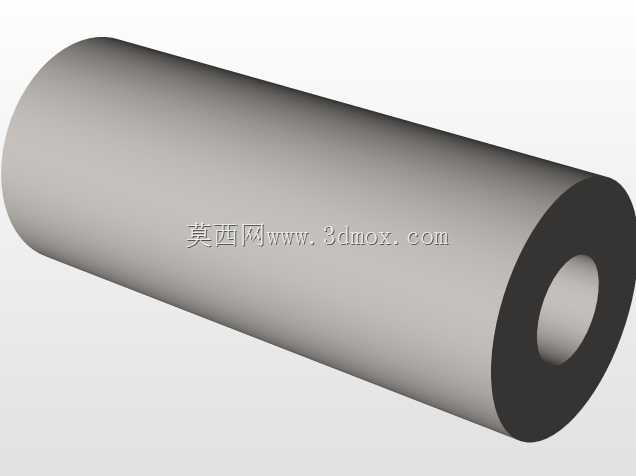

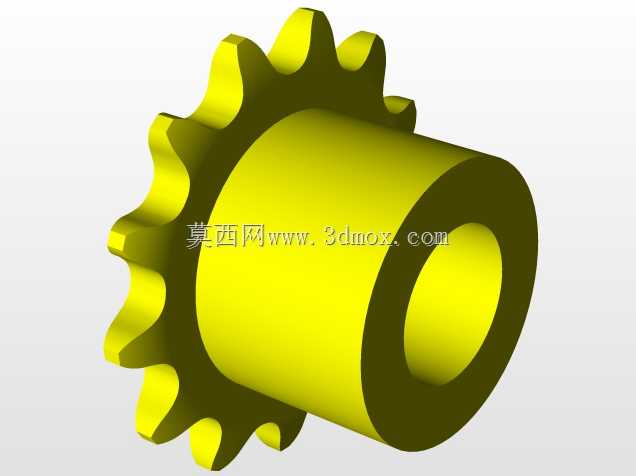

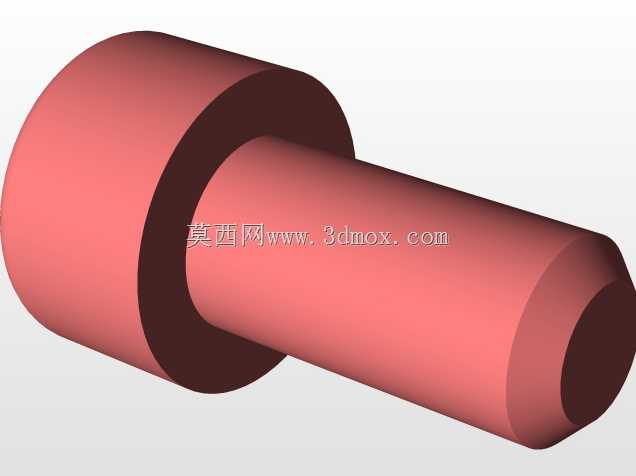

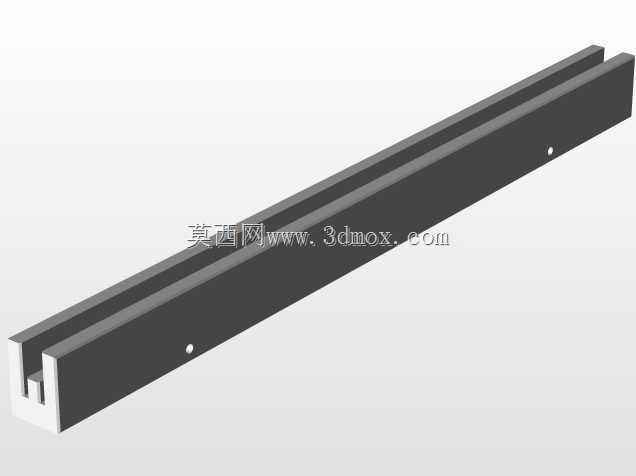

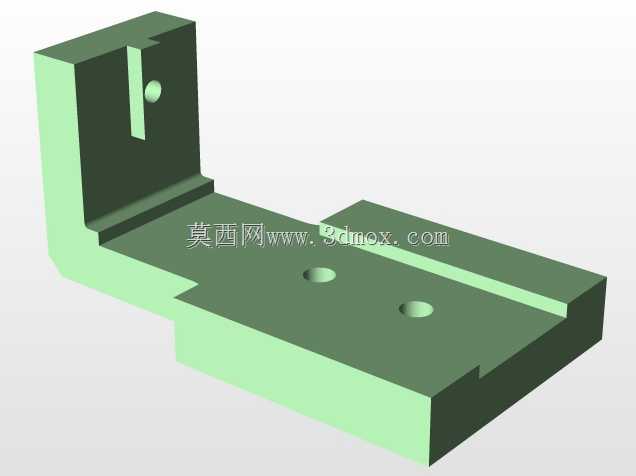

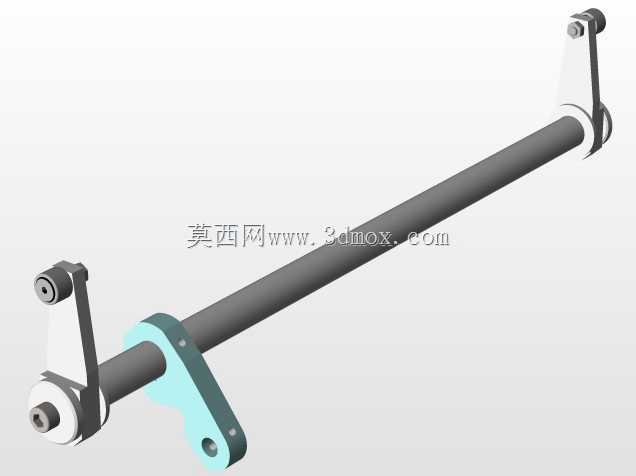

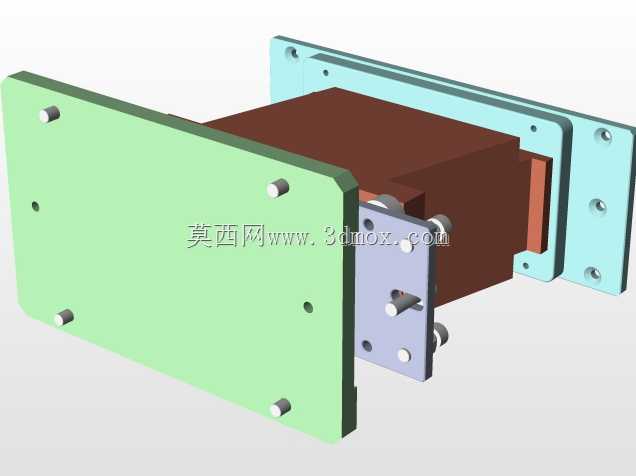

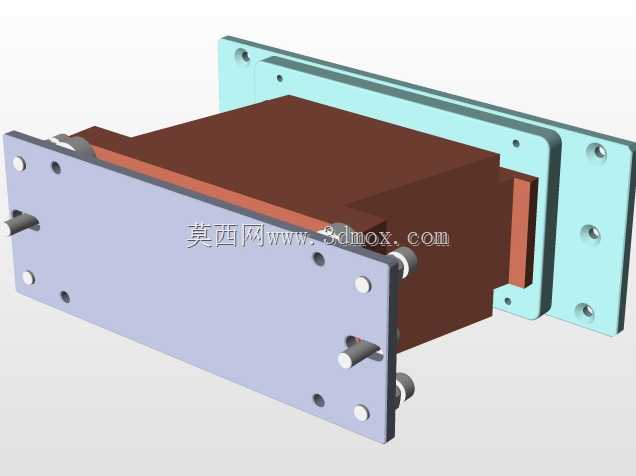

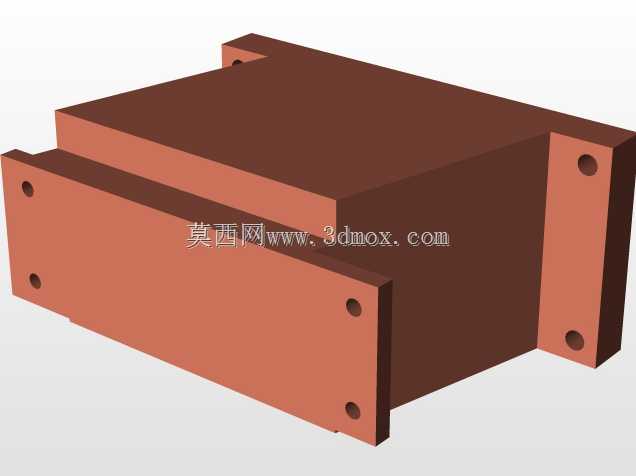

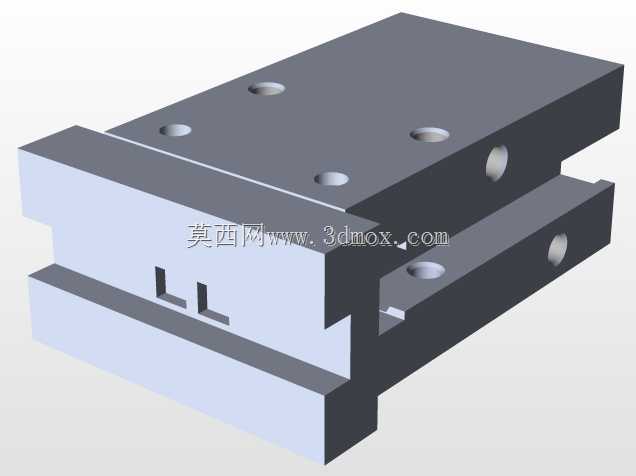

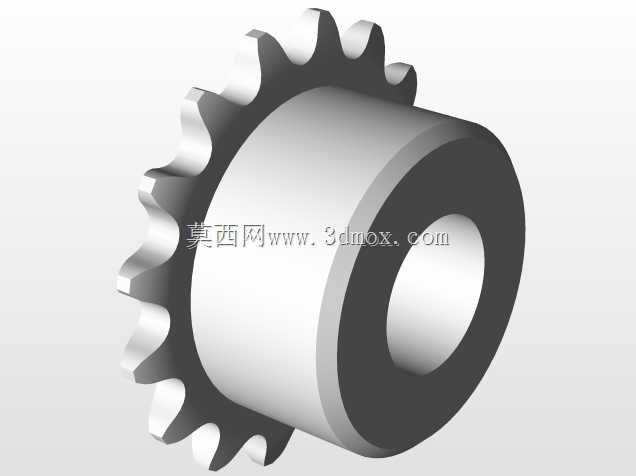

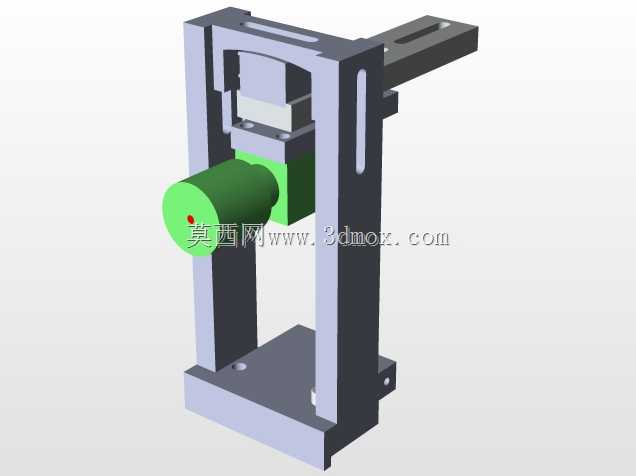

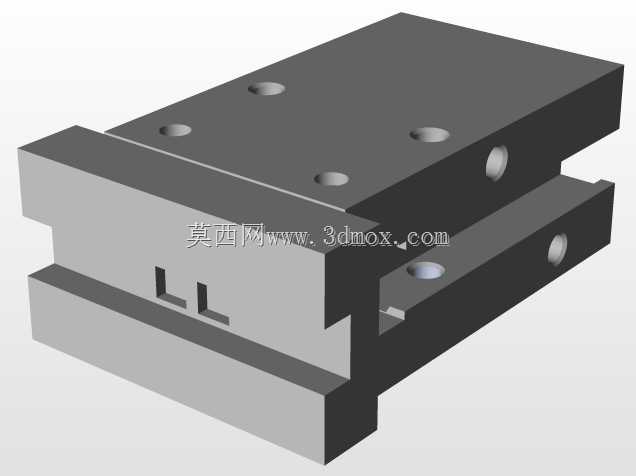

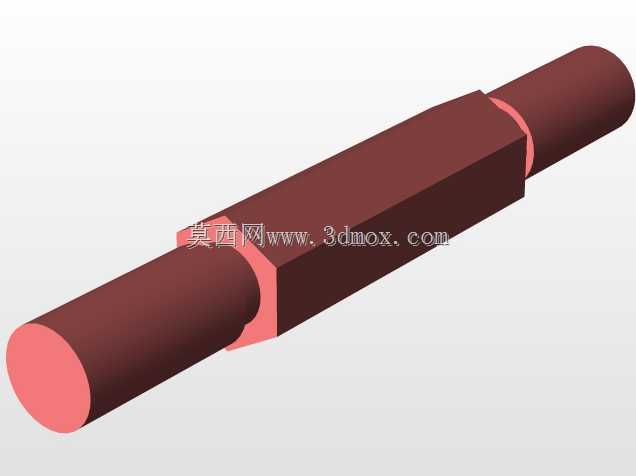

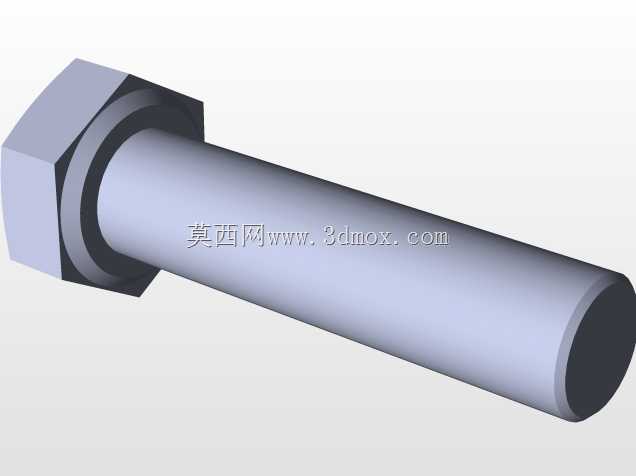

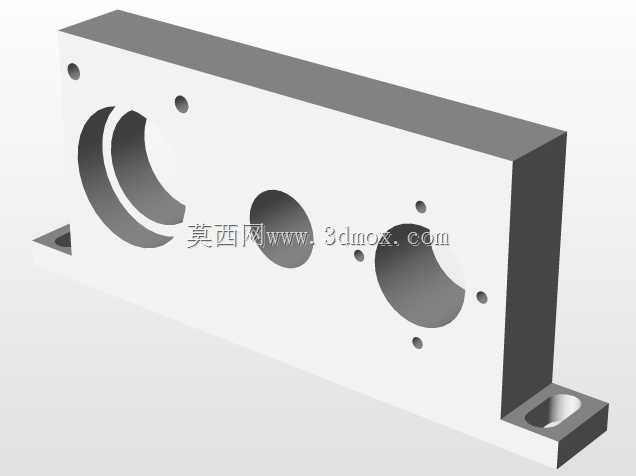

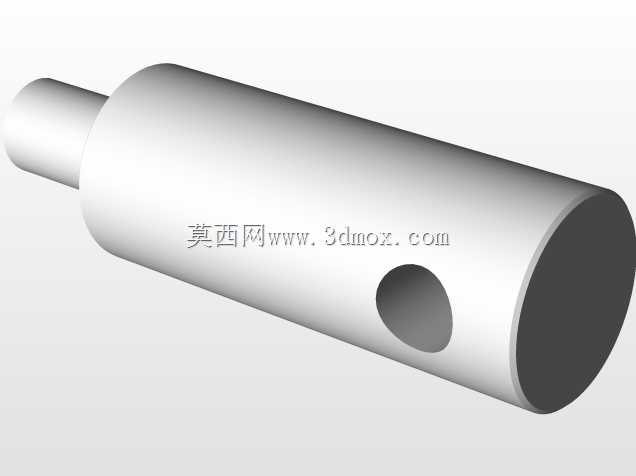

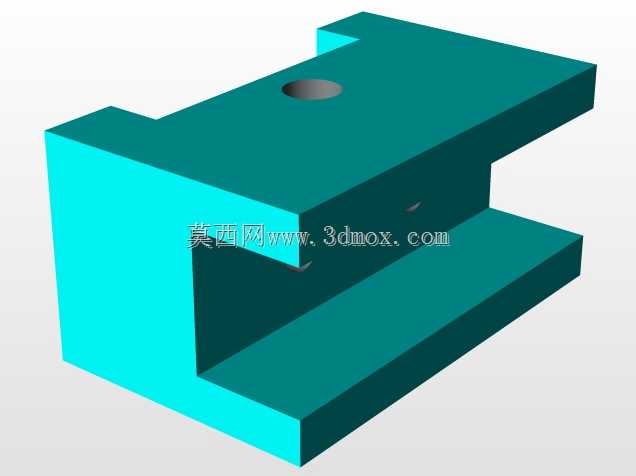

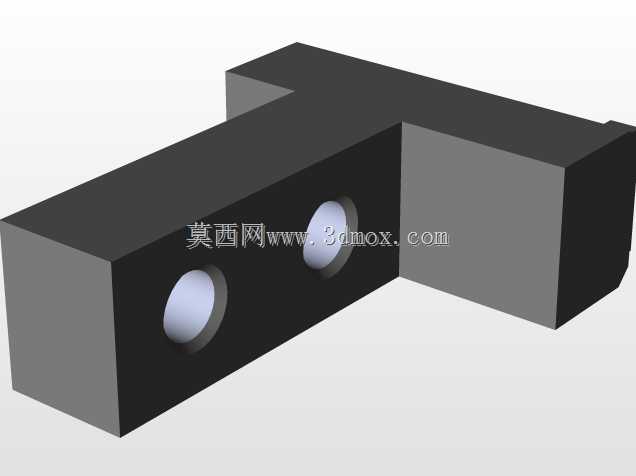

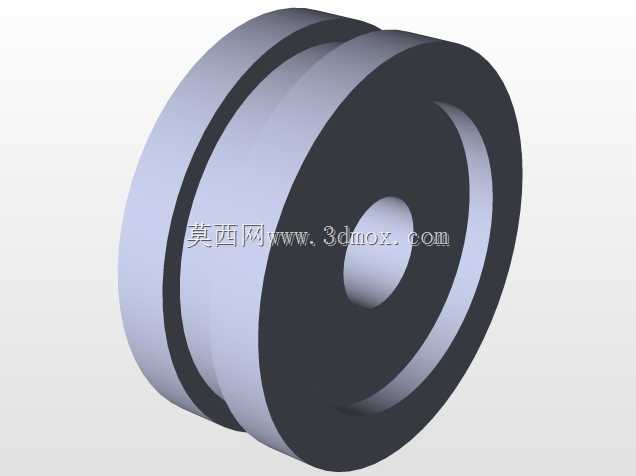

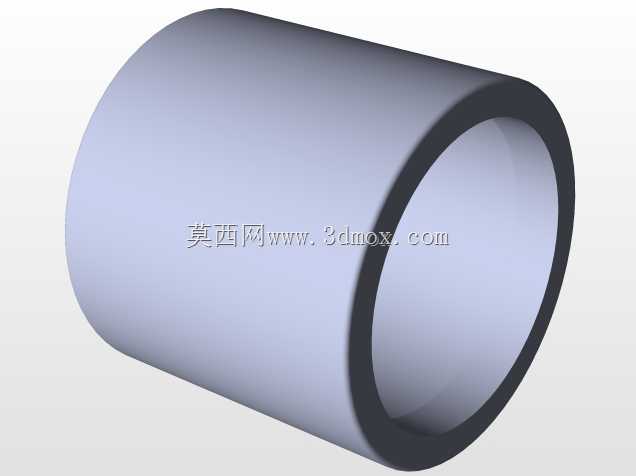

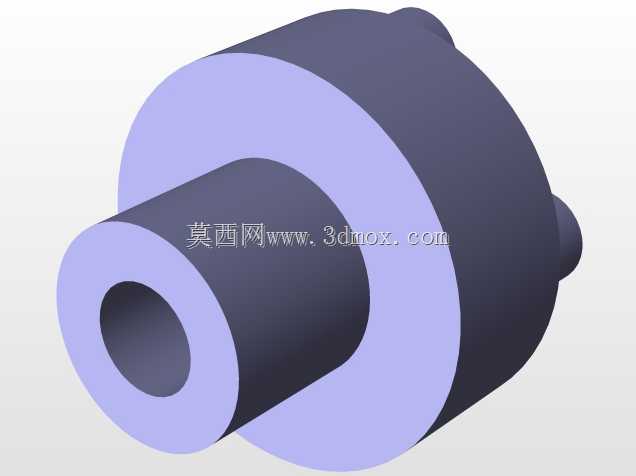

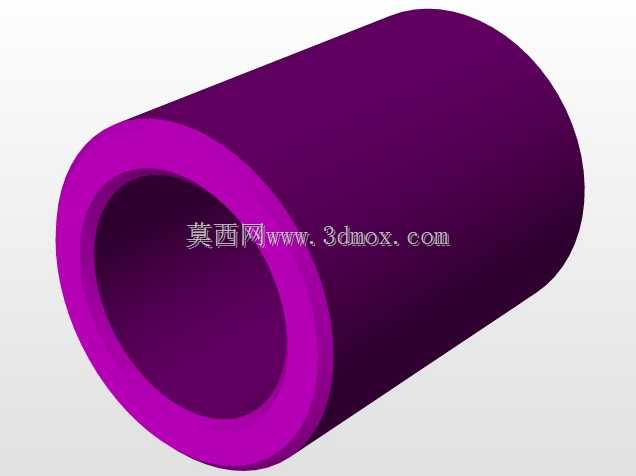

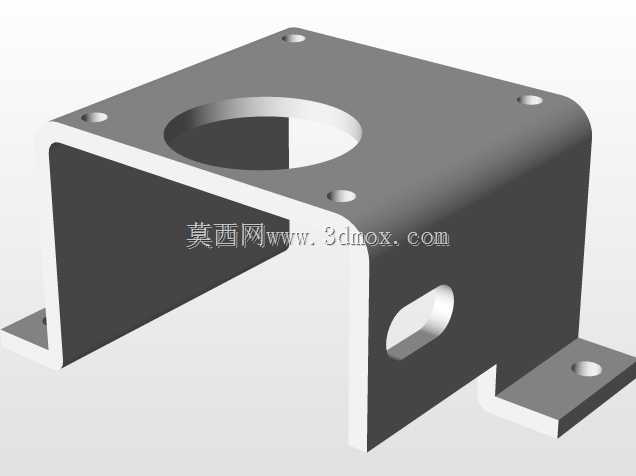

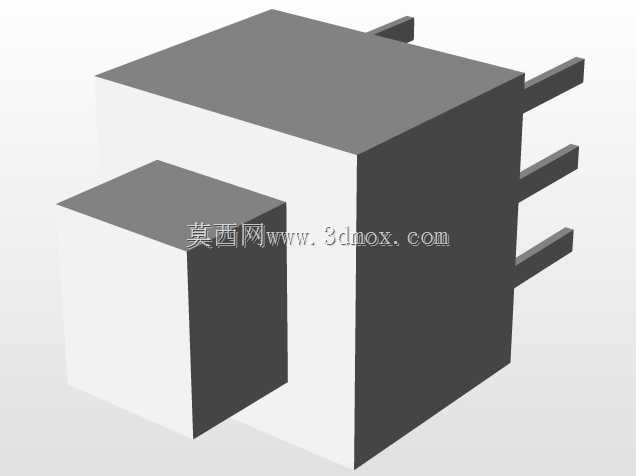

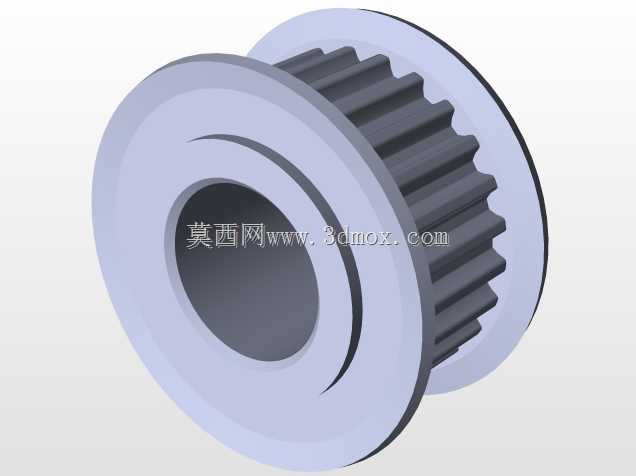

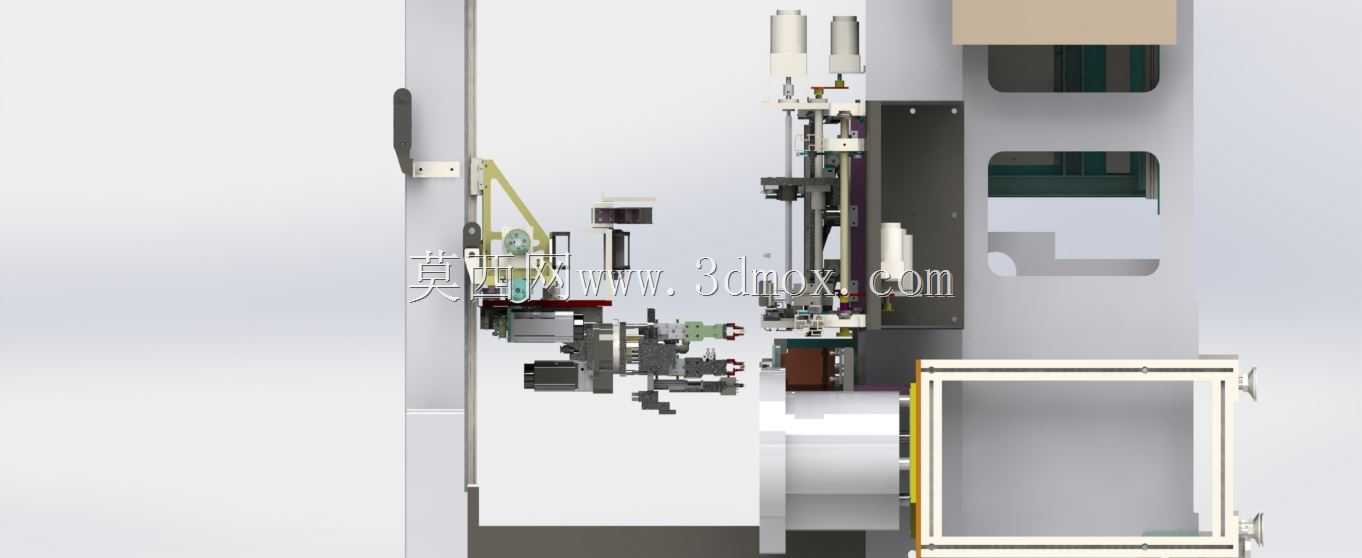

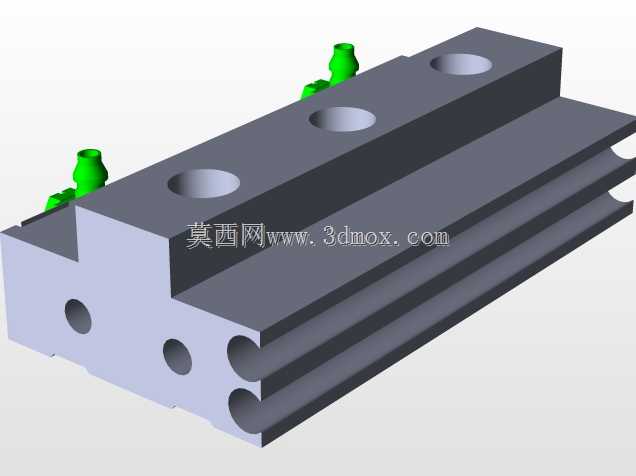

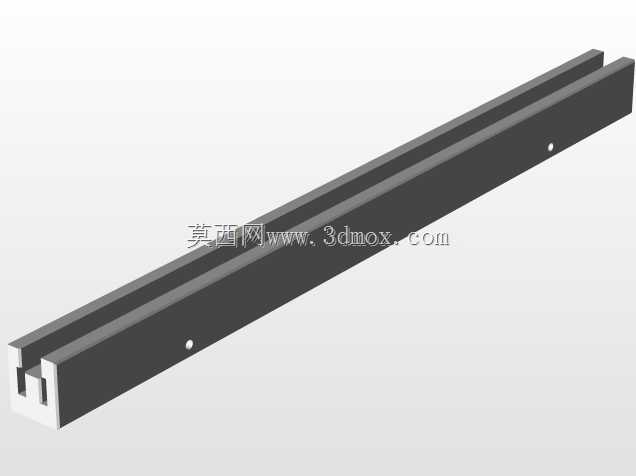

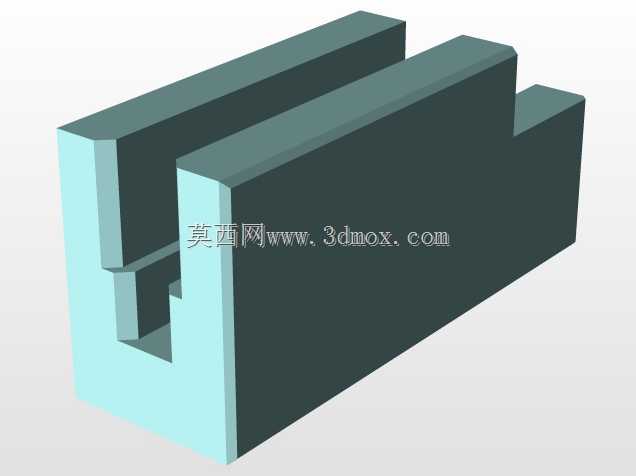

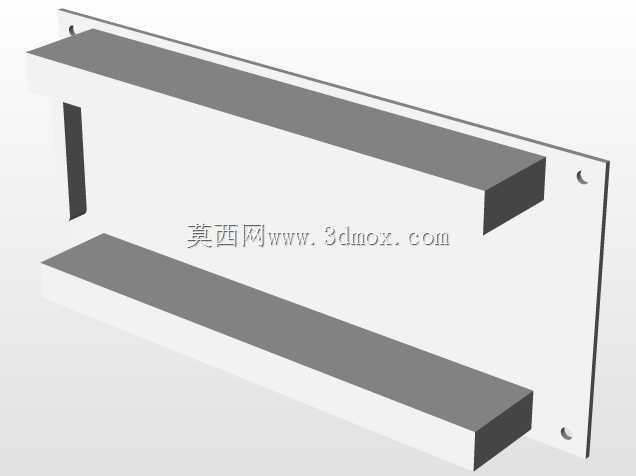

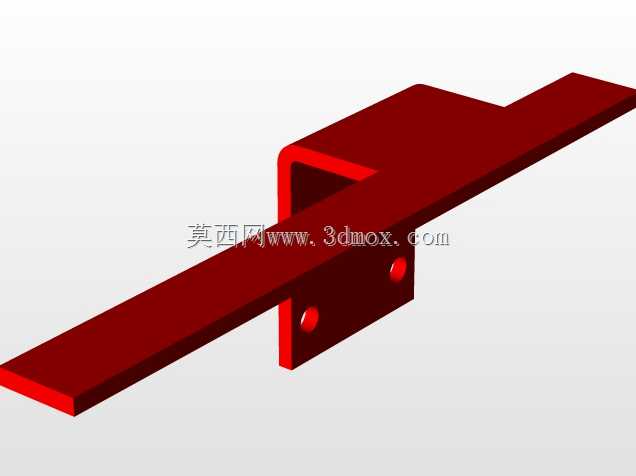

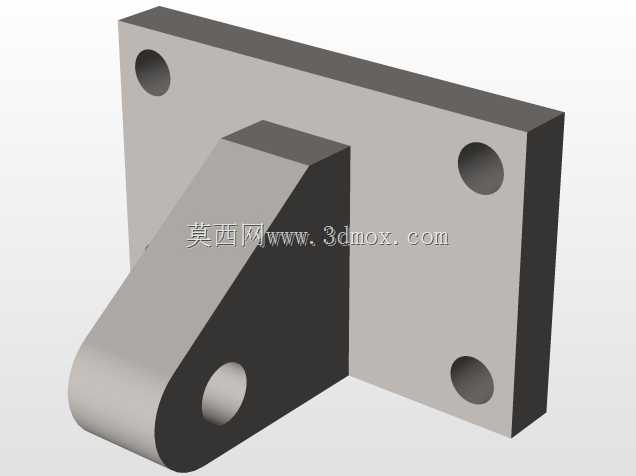

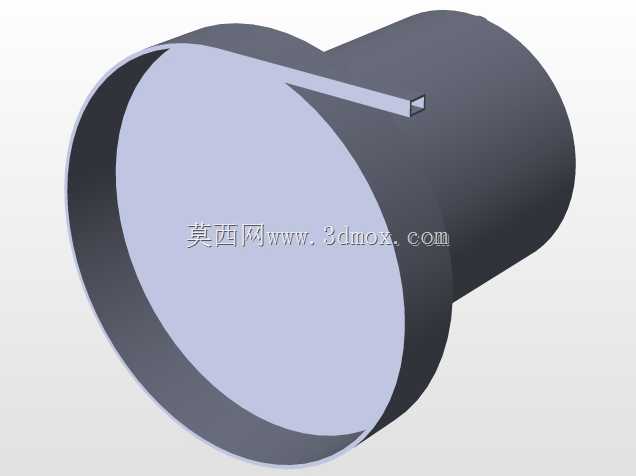

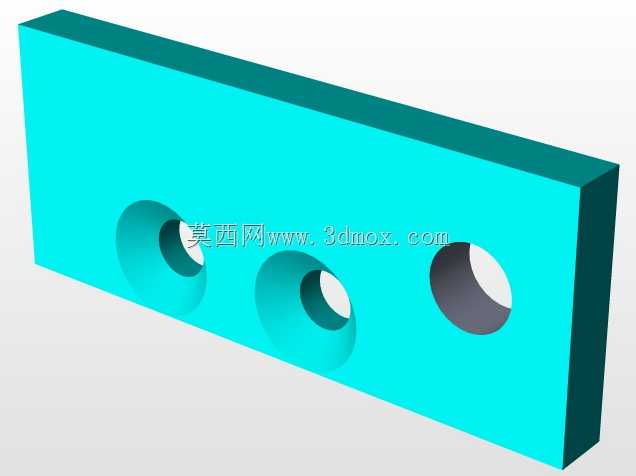

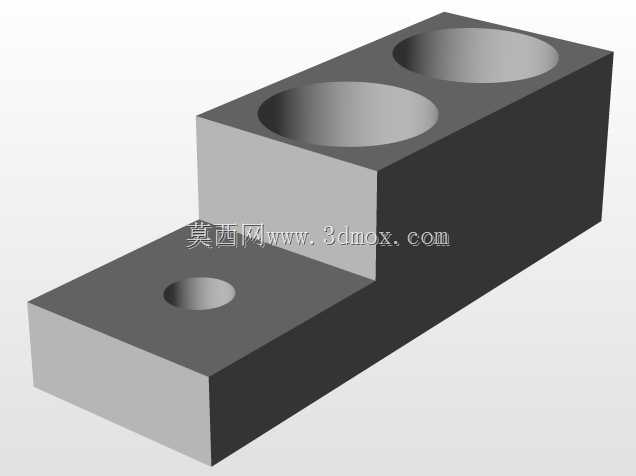

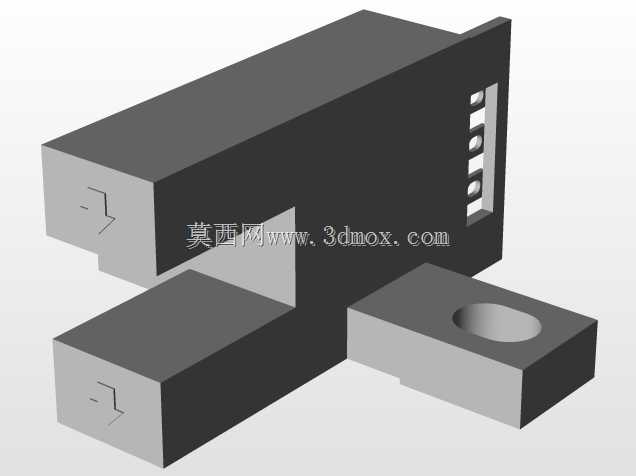

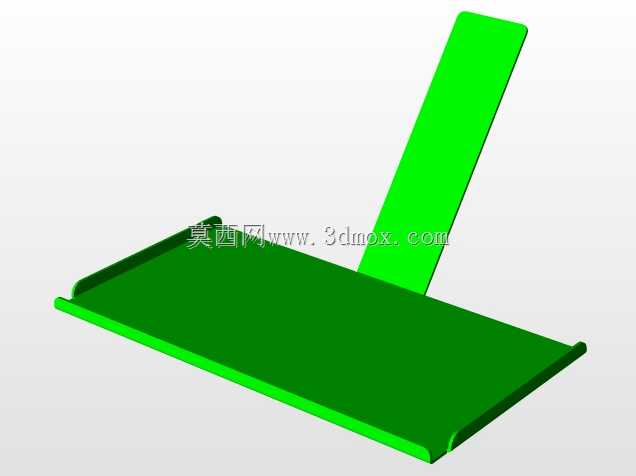

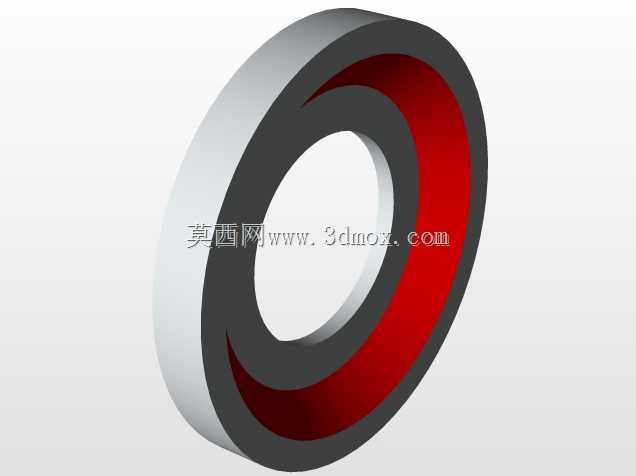

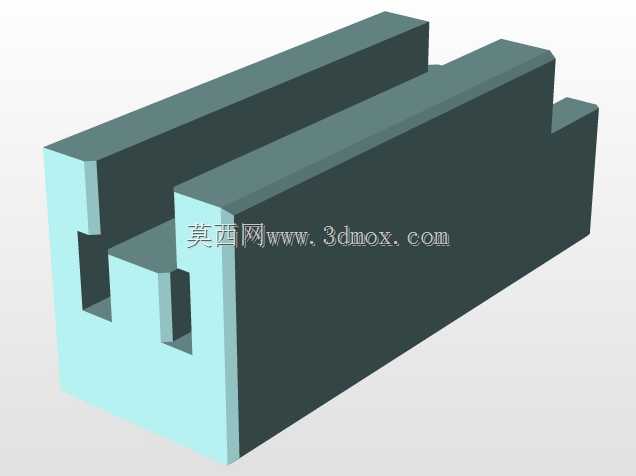

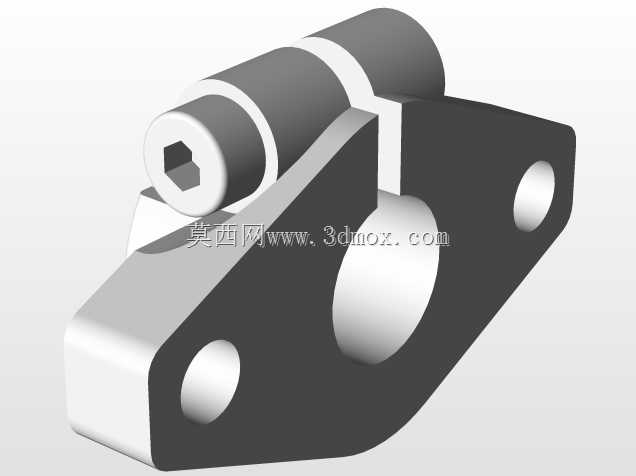

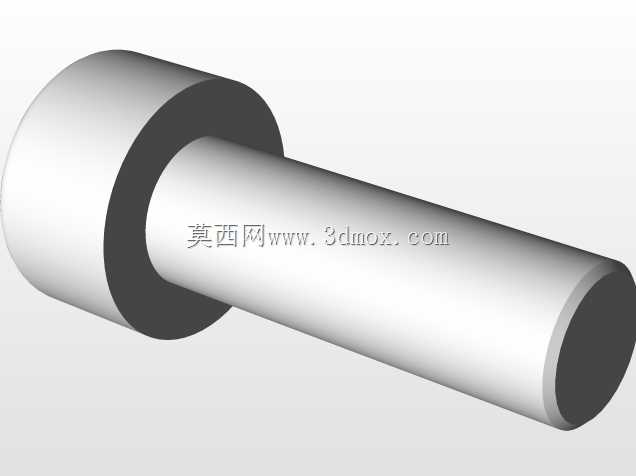

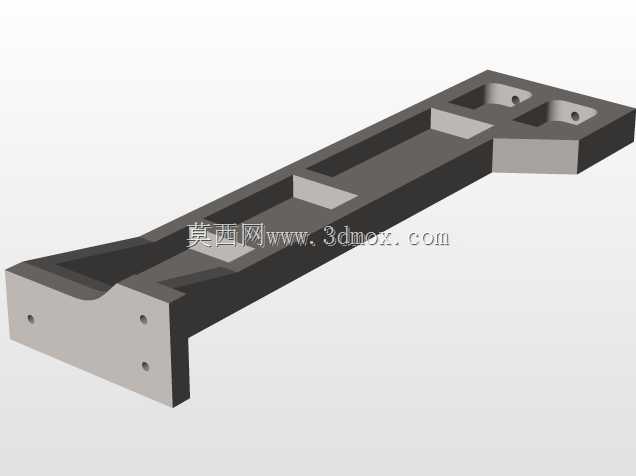

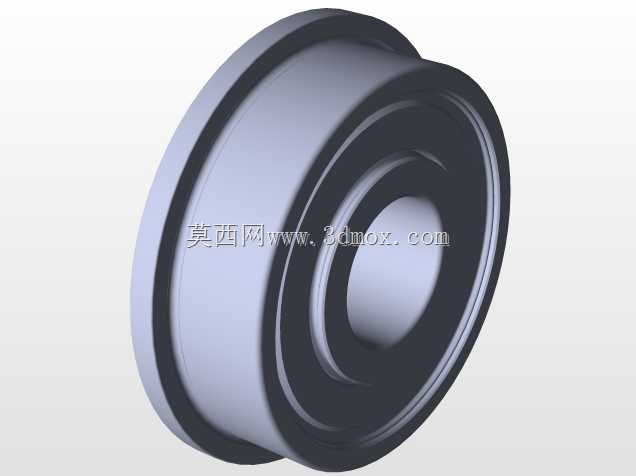

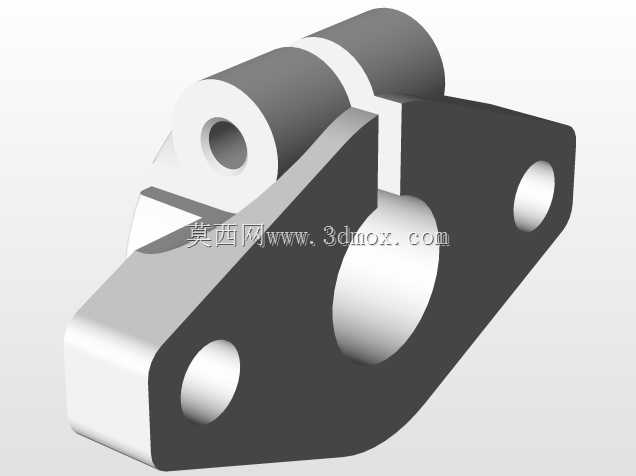

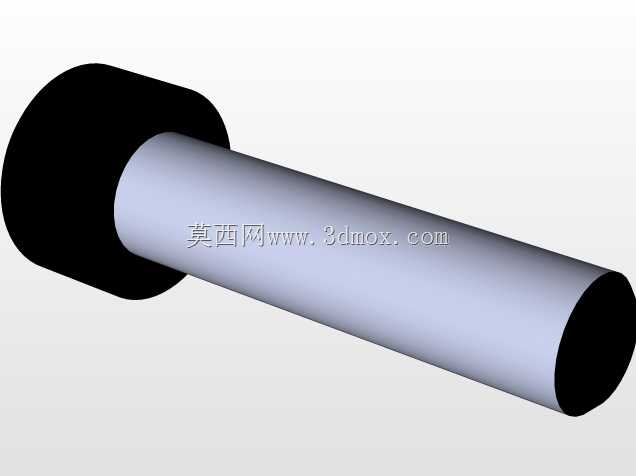

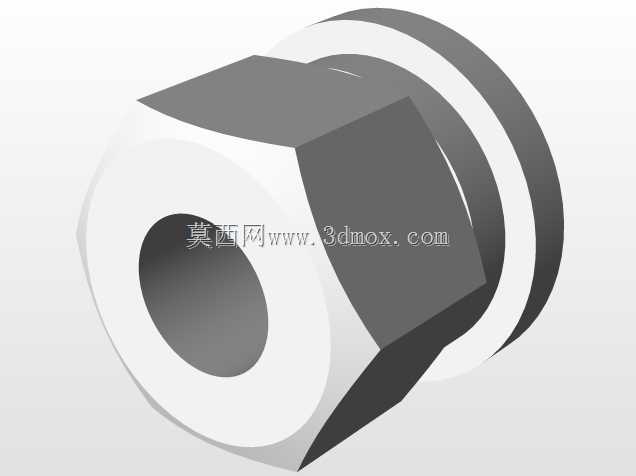

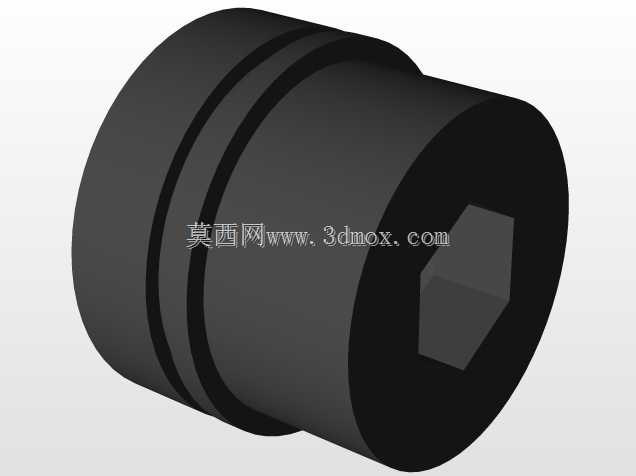

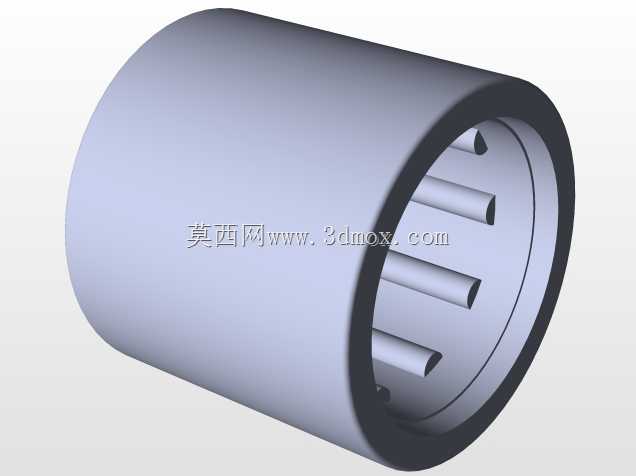

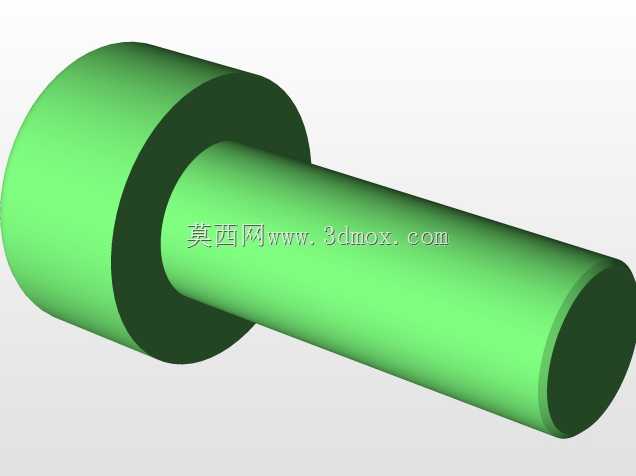

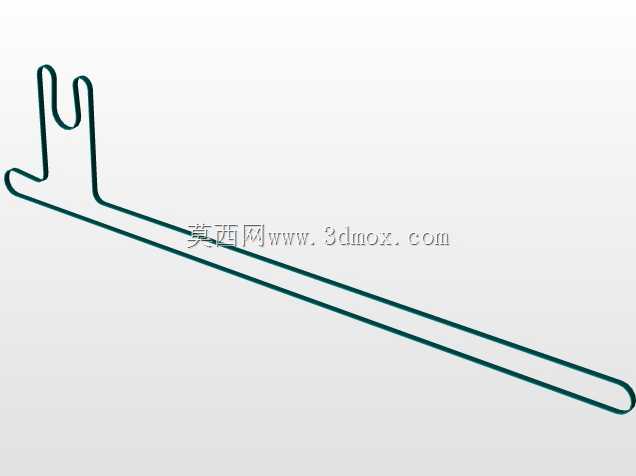

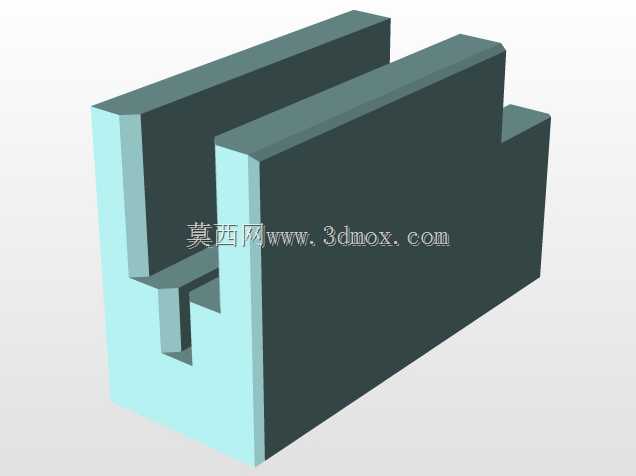

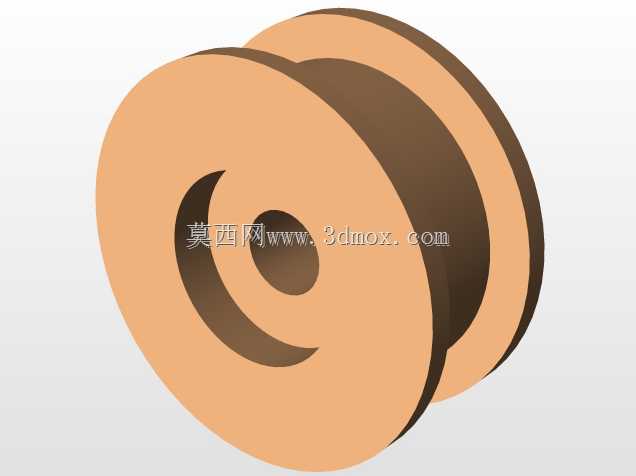

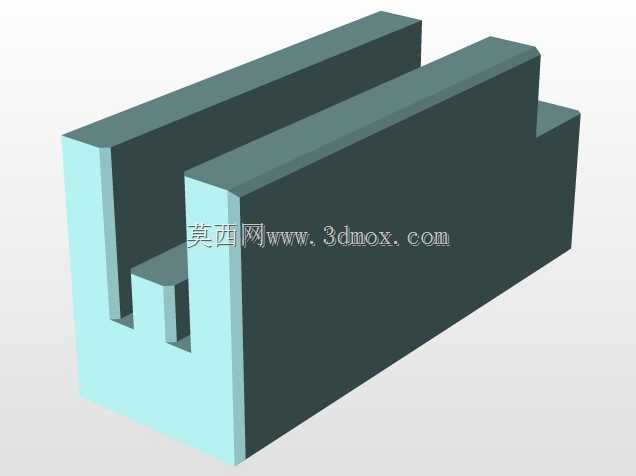

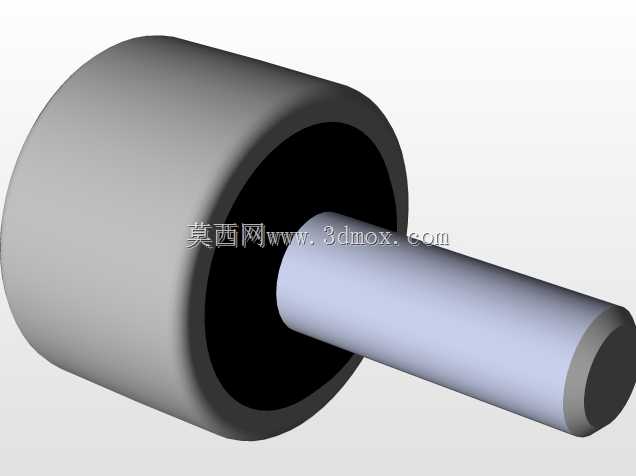

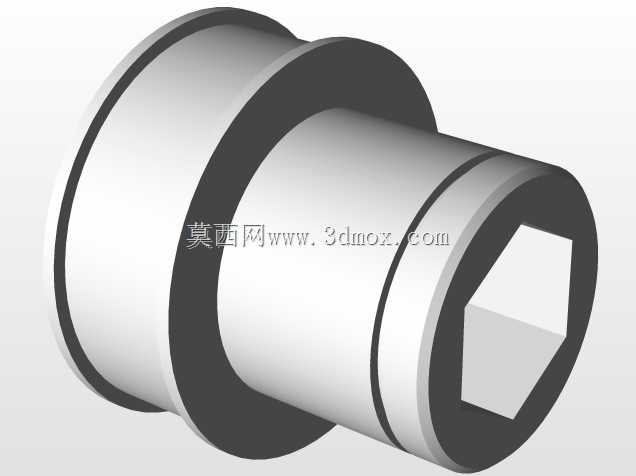

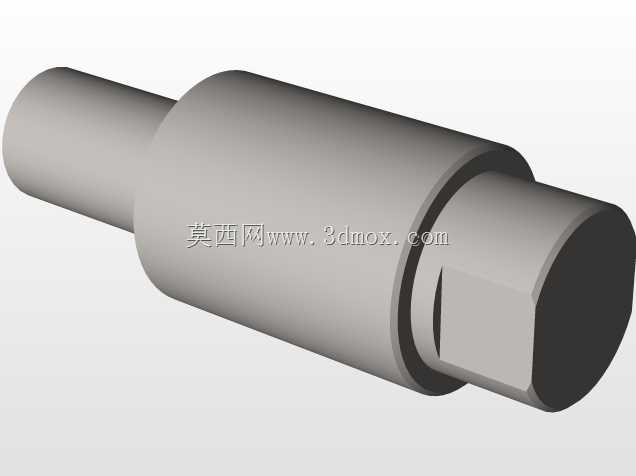

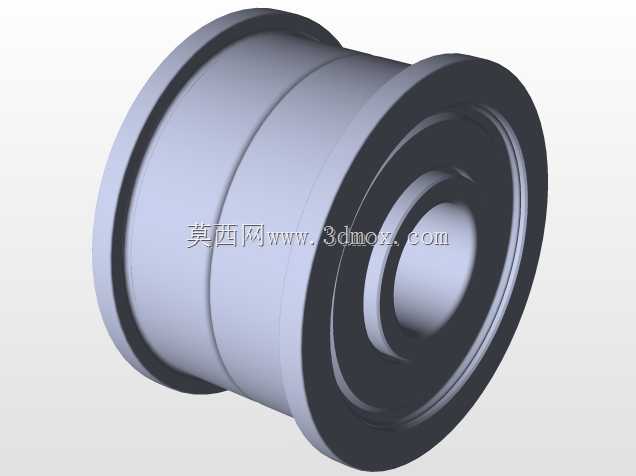

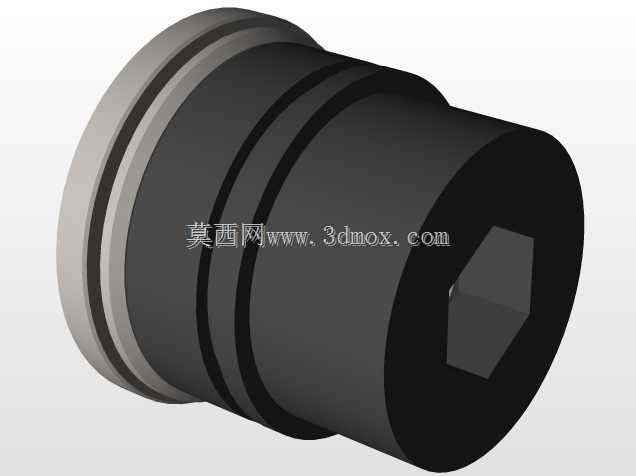

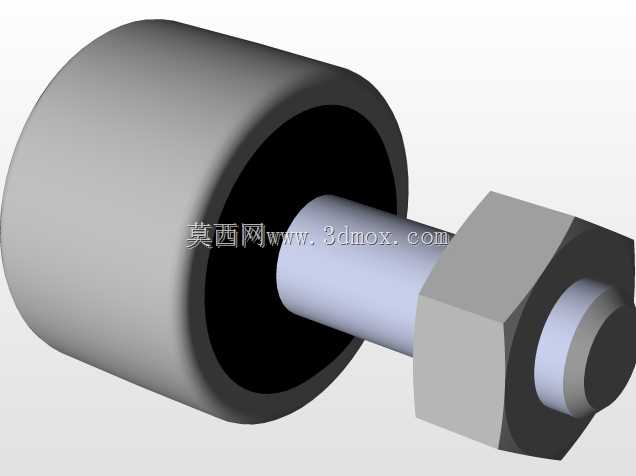

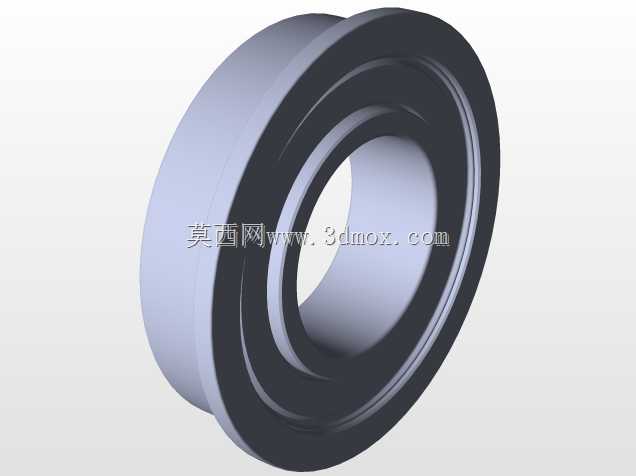

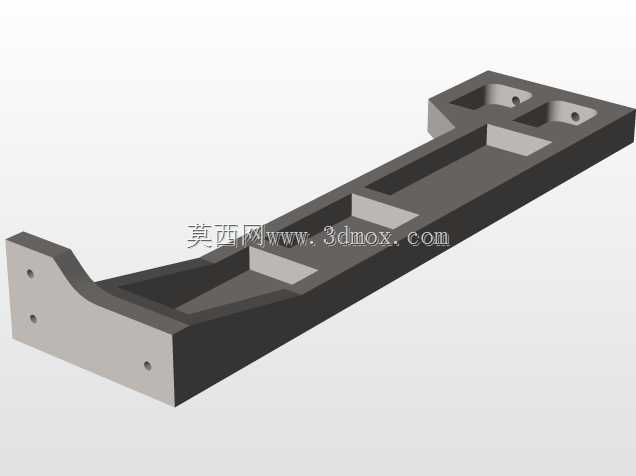

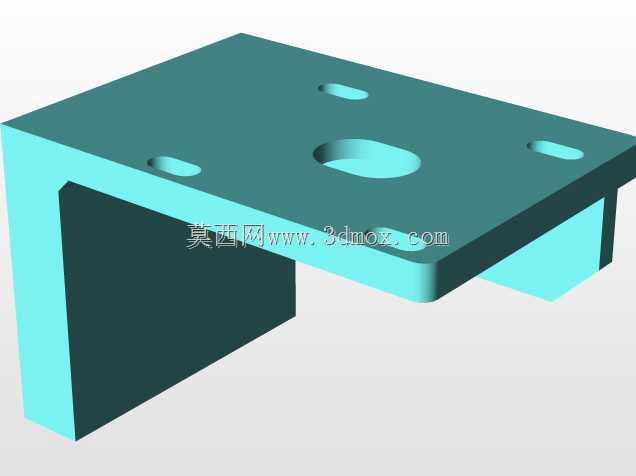

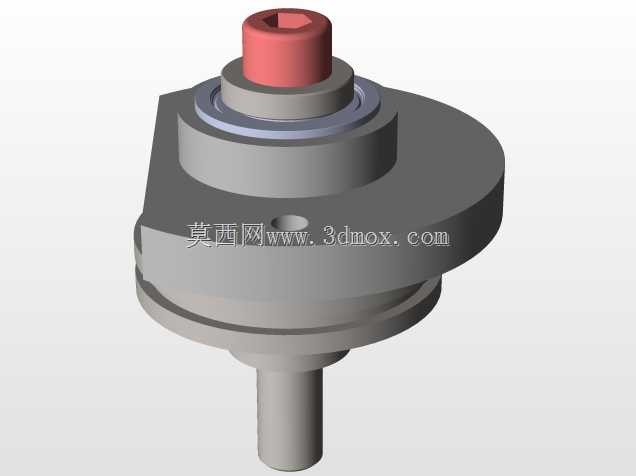

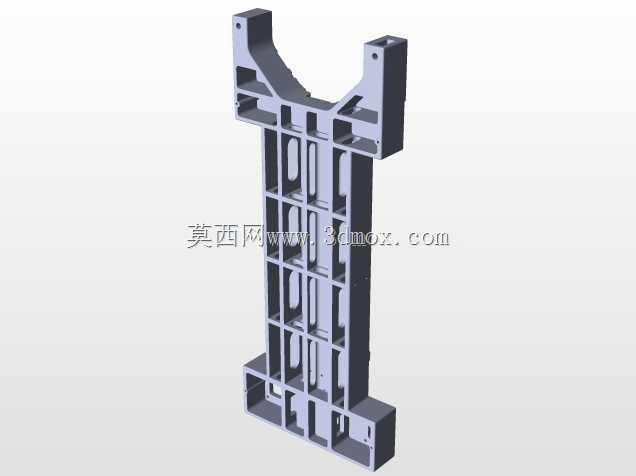

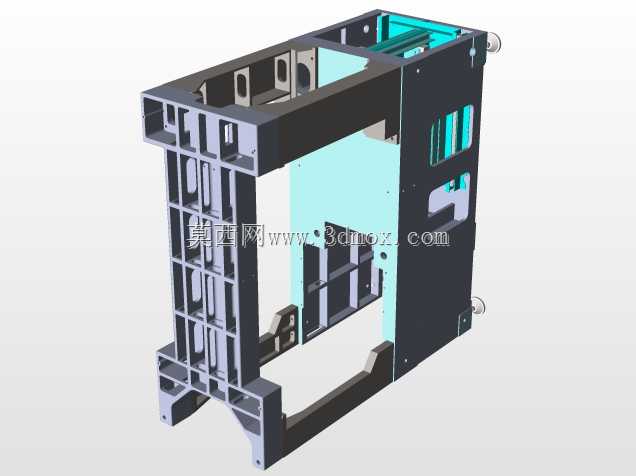

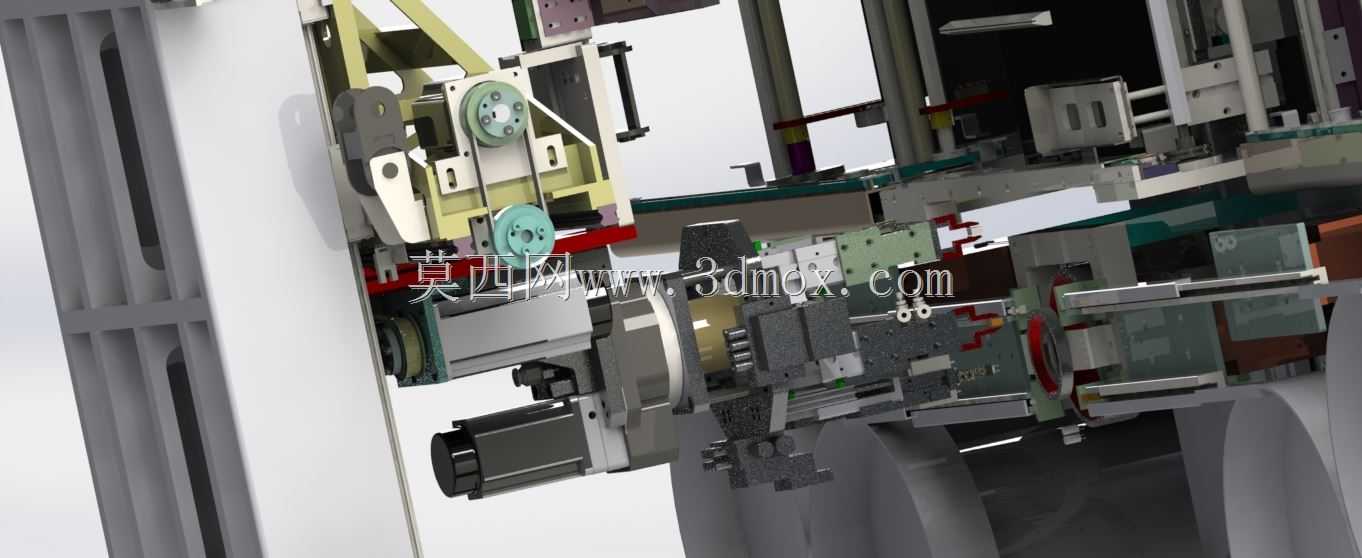

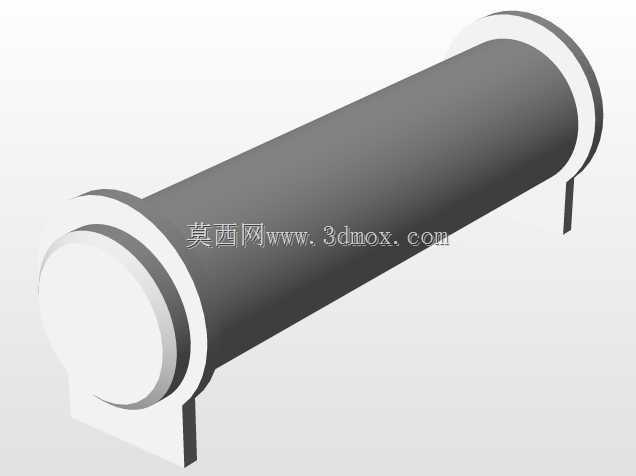

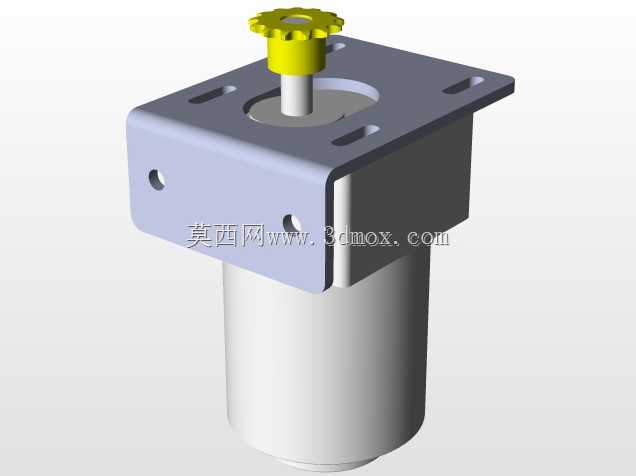

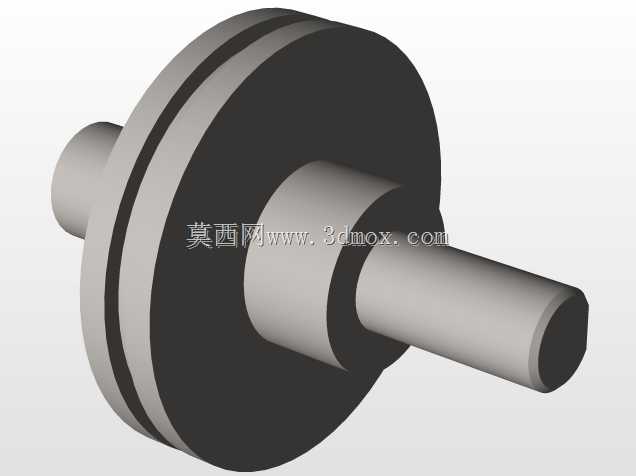

　　从结构布局来看，设备采用立式分层排布的设计思路，底部为元件供料与引脚预处理单元，中部为PCB板定位输送工位，上部为插装执行与视觉对位模组，整体安装 footprint 控制在长850mm、宽620mm的范围内，设备主体高度1320mm，作业面高度匹配常规生产线920mm的标准高度，不需要对现有生产线的台架做额外改造即可直接嵌入产线。底部供料单元采用棘轮式编带送料结构，配合浮动式压料块，可适配不同厚度的二极管编带包装，送料步距可通过更换棘轮齿数快速调整，避免不同规格元件送料时出现卡料、带料偏移的问题；引脚预处理工位集成了校直与切脚结构，两个对称布置的校直滚轮采用硬质合金材质，表面做细滚花处理，可将编带剥离后存在弯折的二极管引脚校直到直线度0.1mm/10mm以内，切脚刀采用分体式设计，可根据PCB板的焊接要求调整留脚长度，调整范围在1.2mm-3.5mm之间，切脚工位附带负压吸屑通道，可将切下的引脚废料直接收集到设备侧方的废料盒内，避免金属碎屑掉落到PCB板上造成短路隐患。

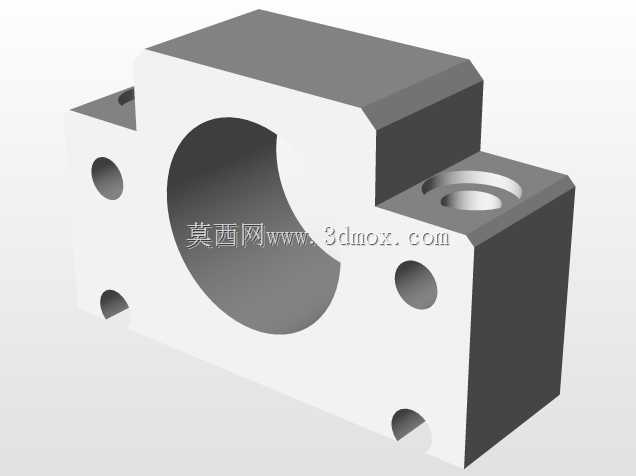

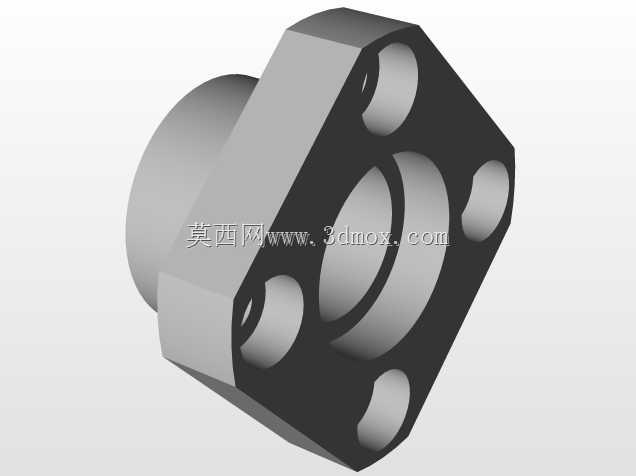

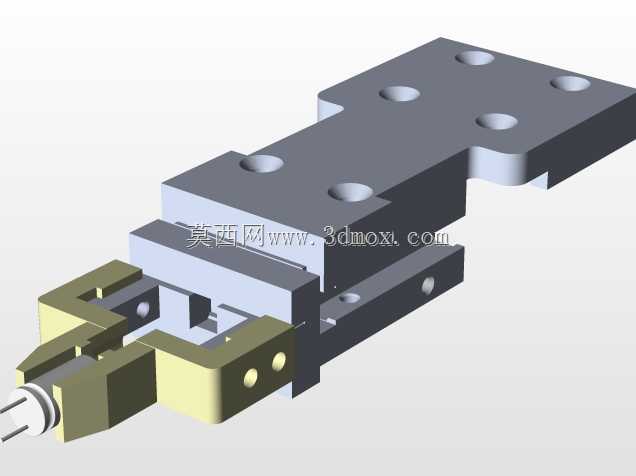

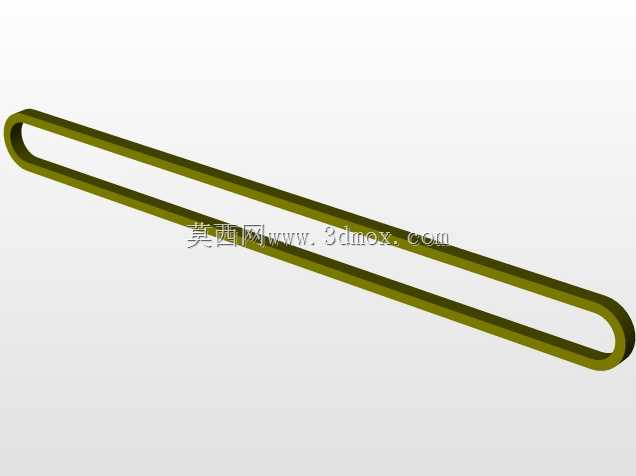

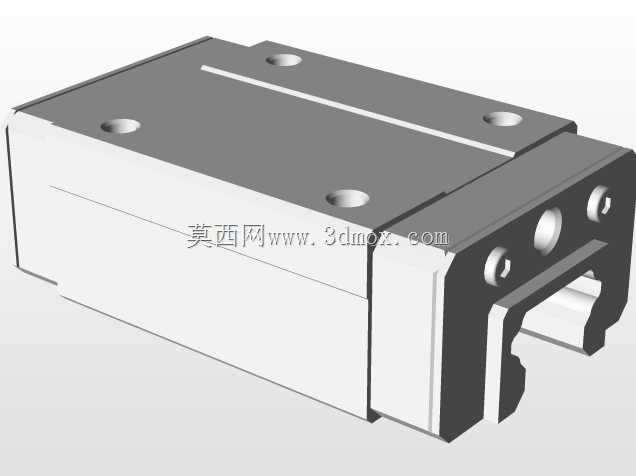

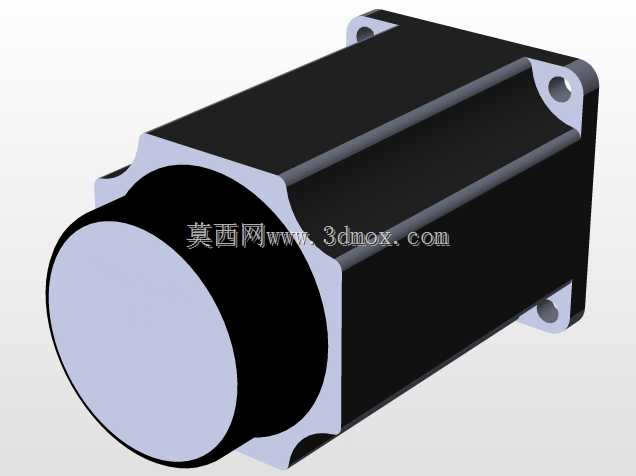

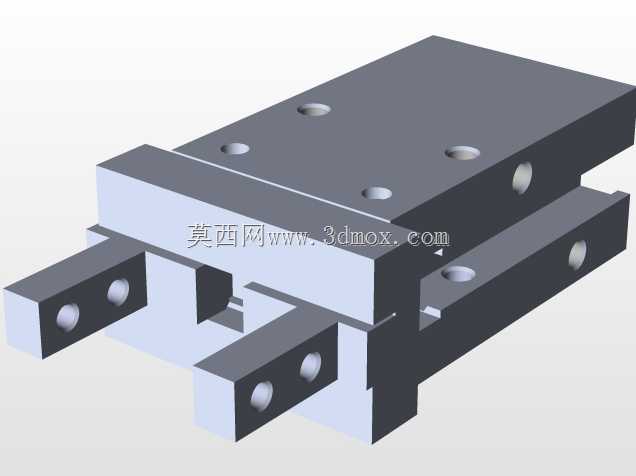

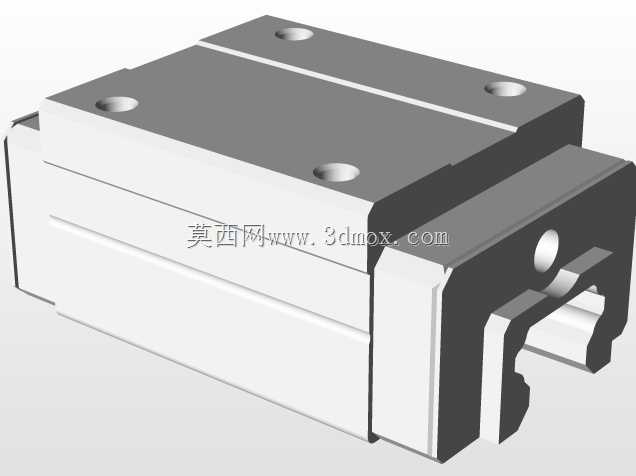

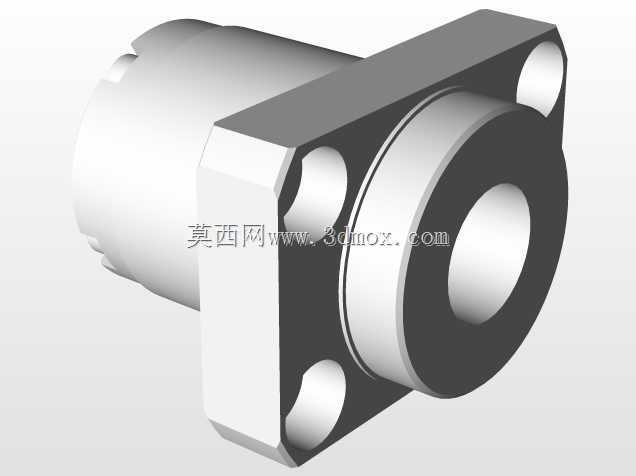

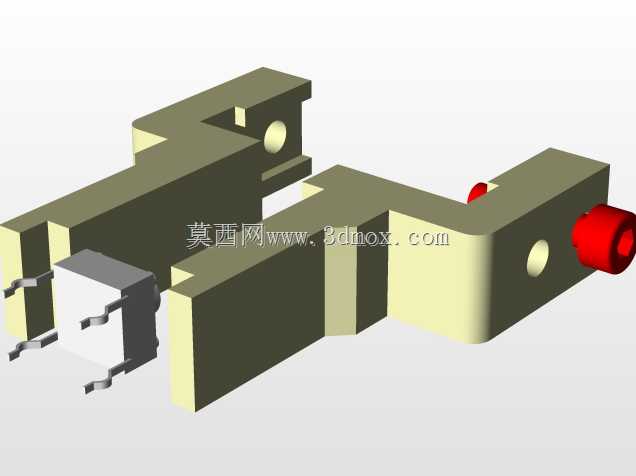

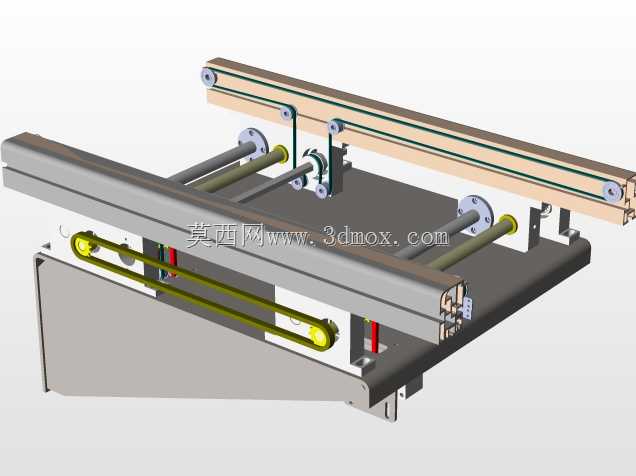

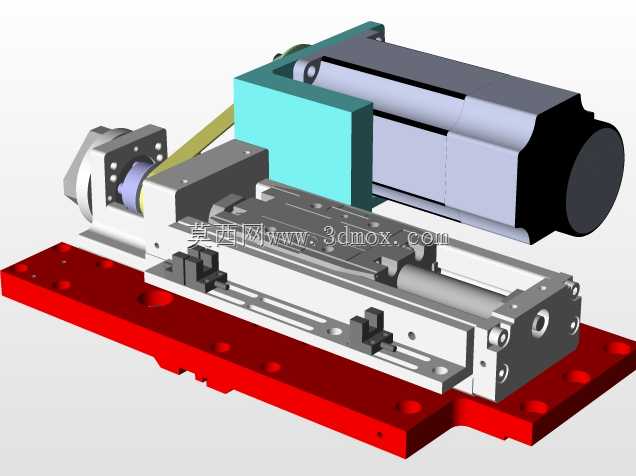

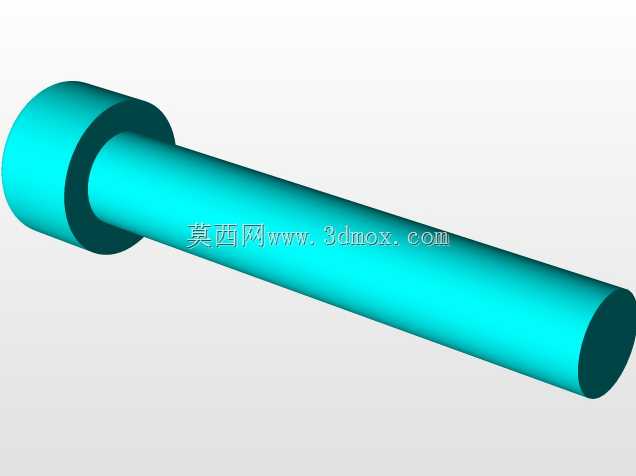

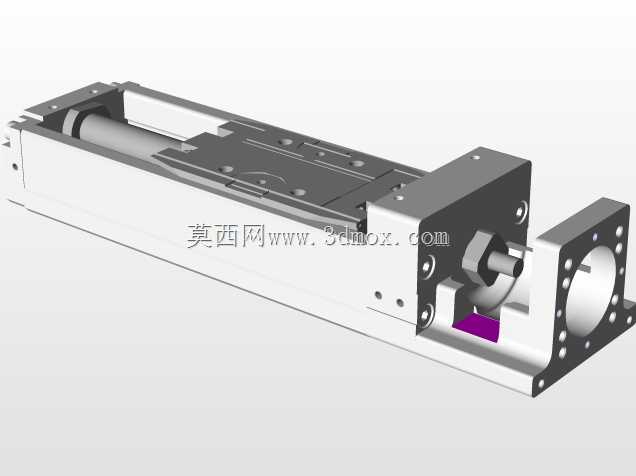

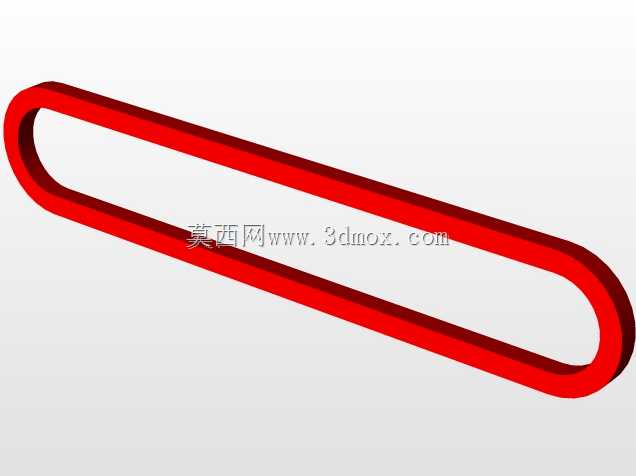

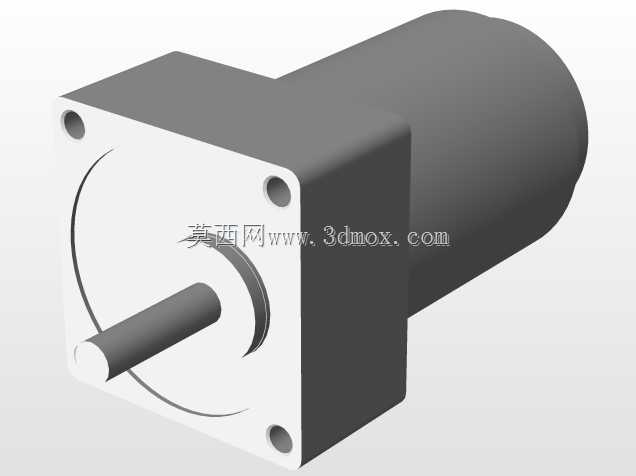

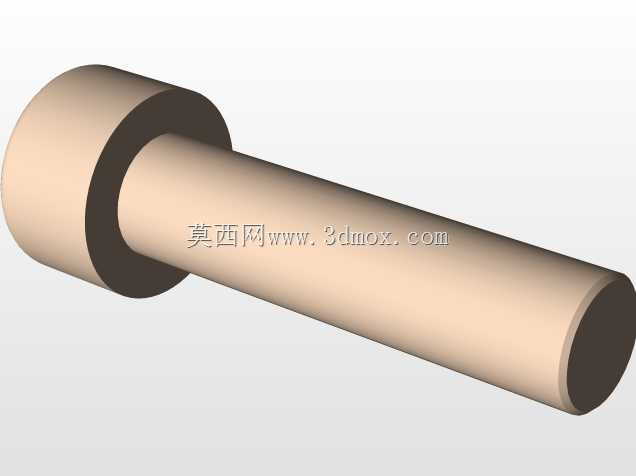

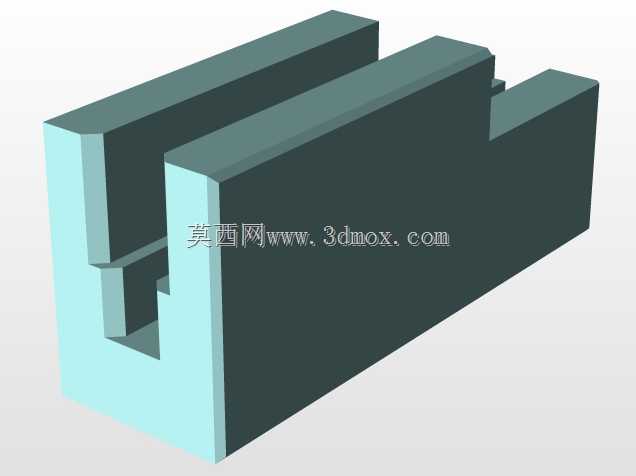

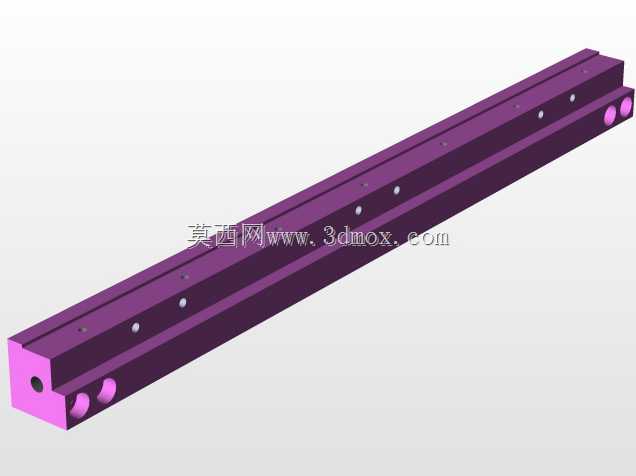

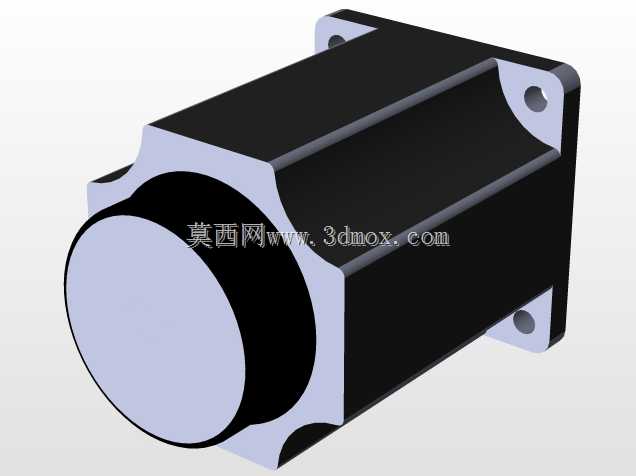

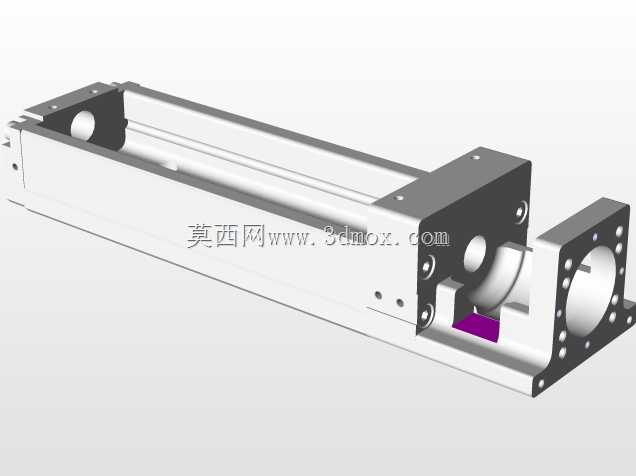

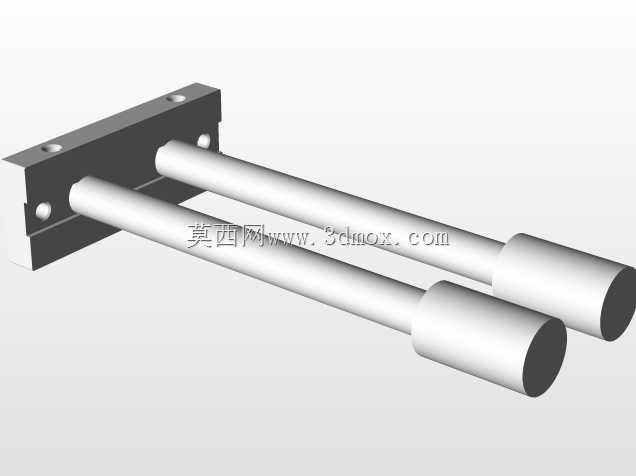

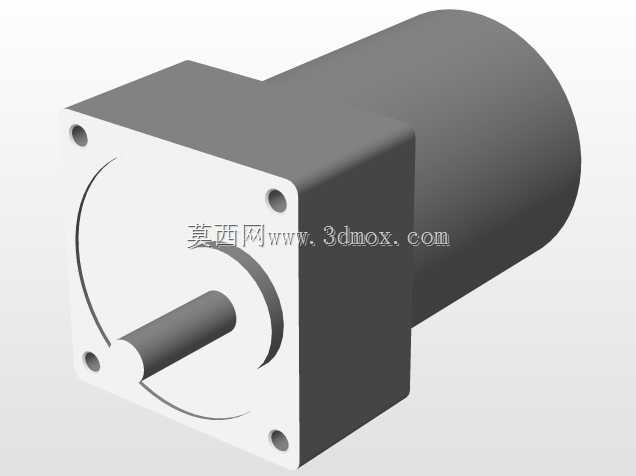

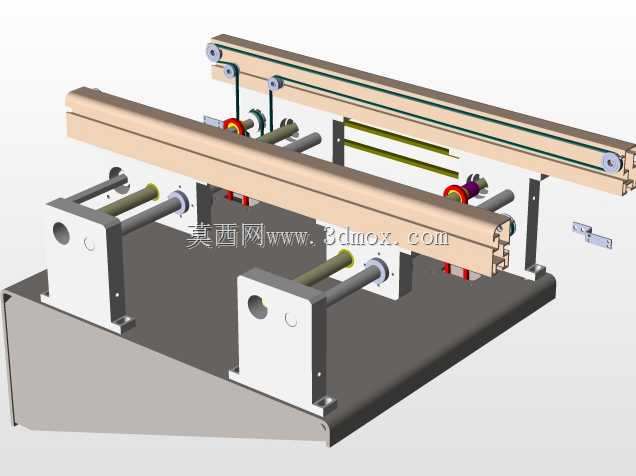

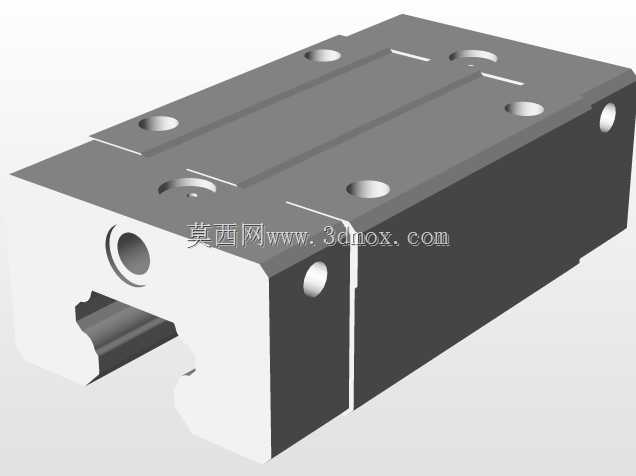

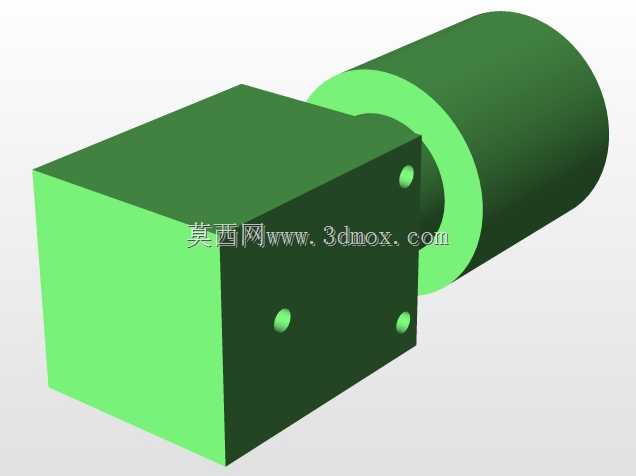

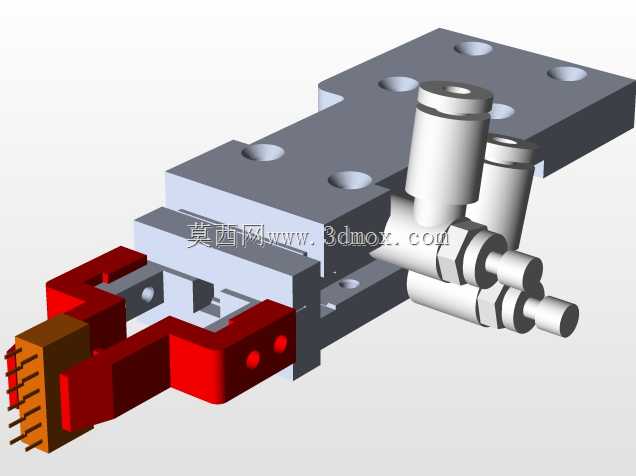

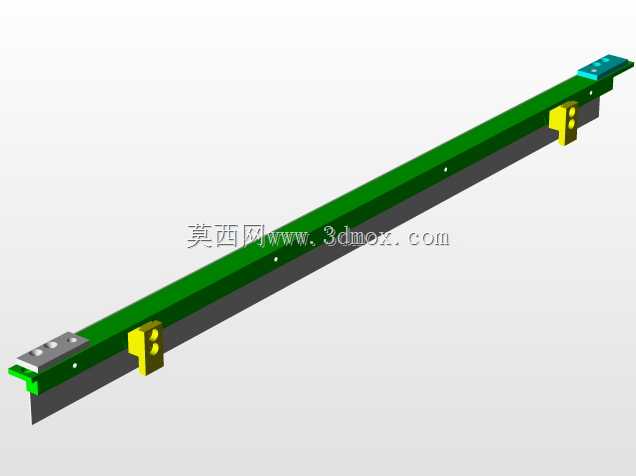

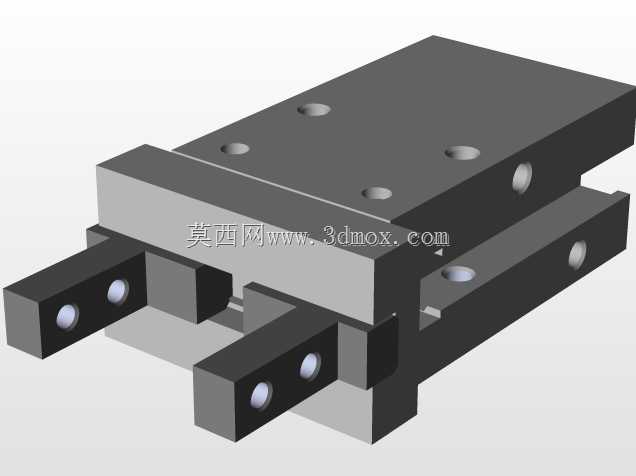

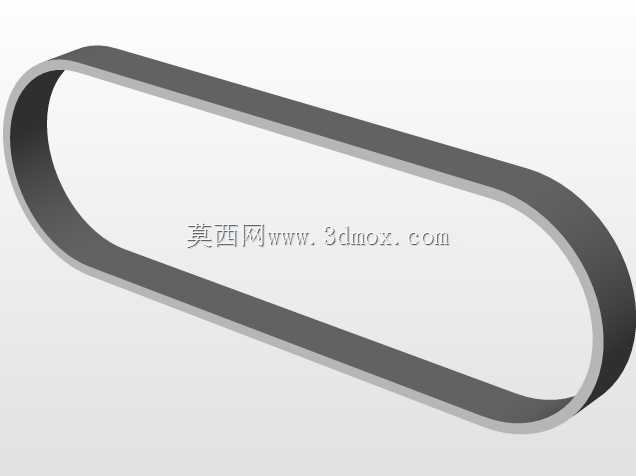

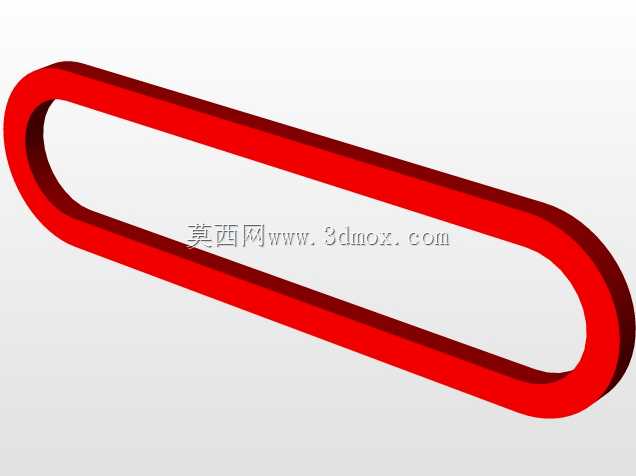

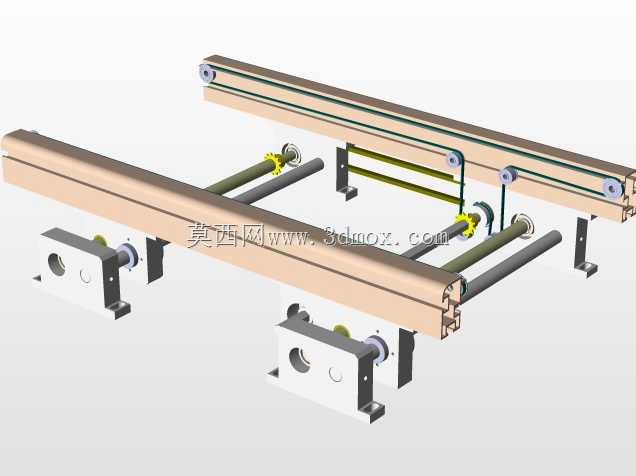

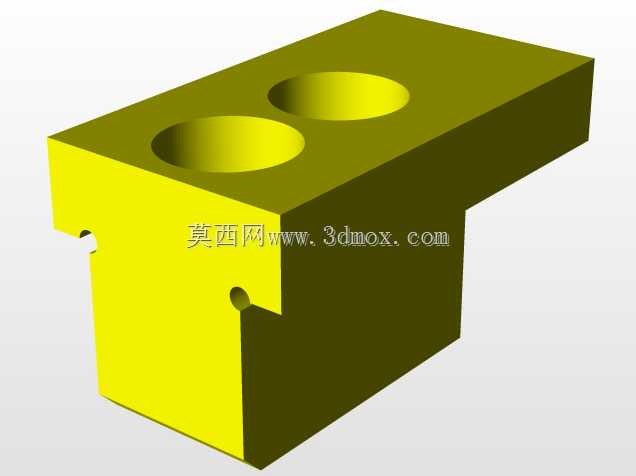

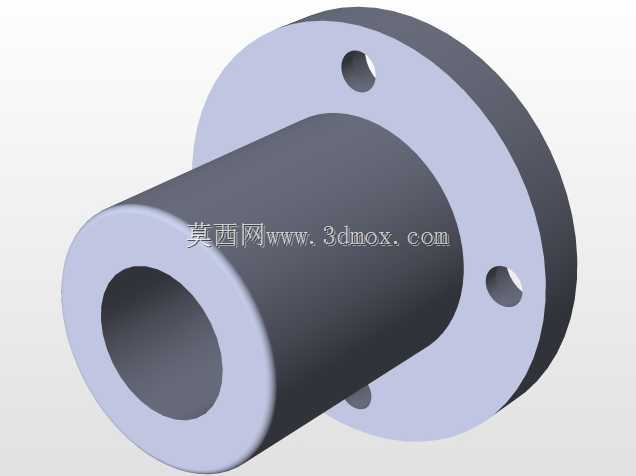

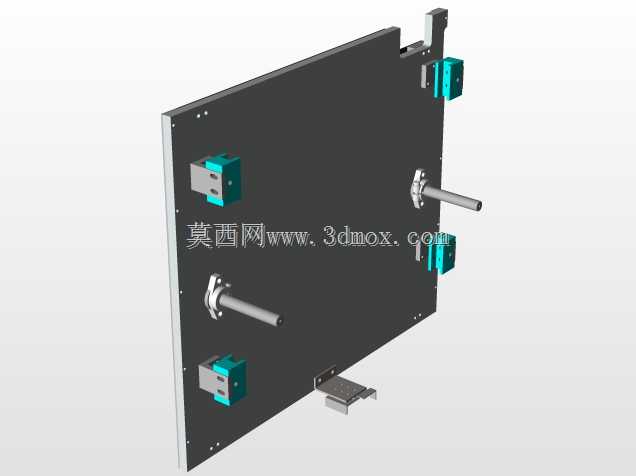

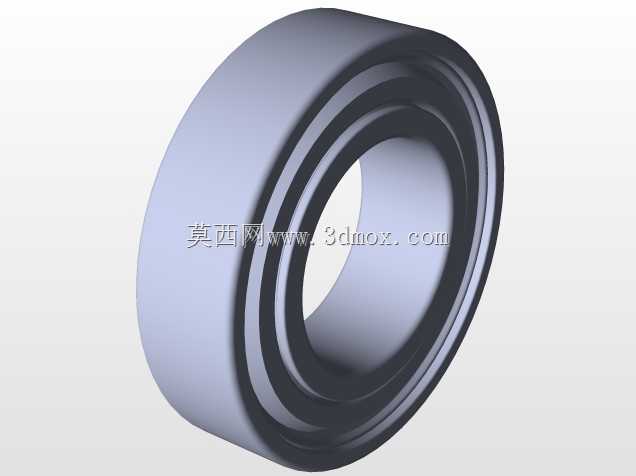

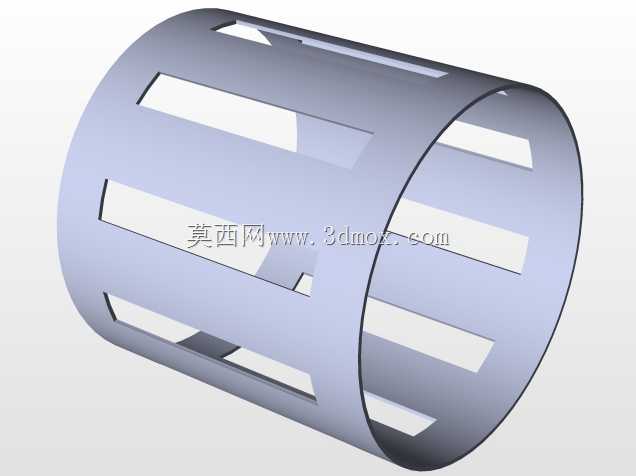

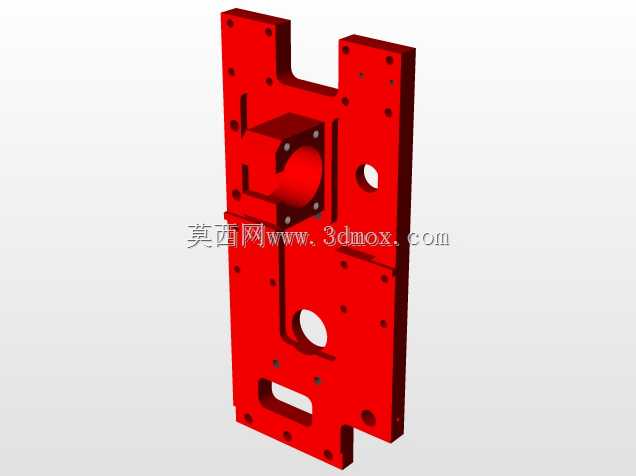

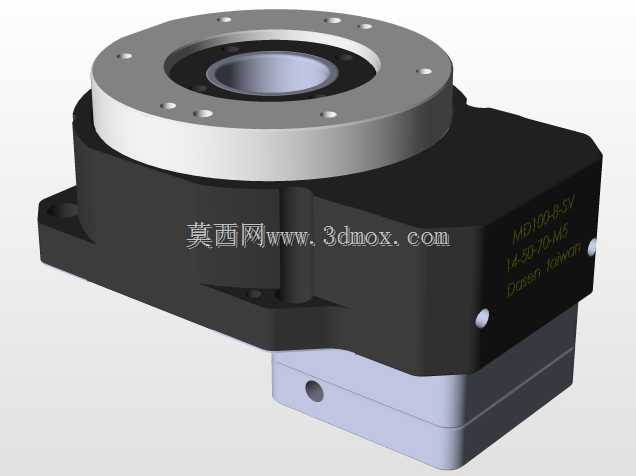

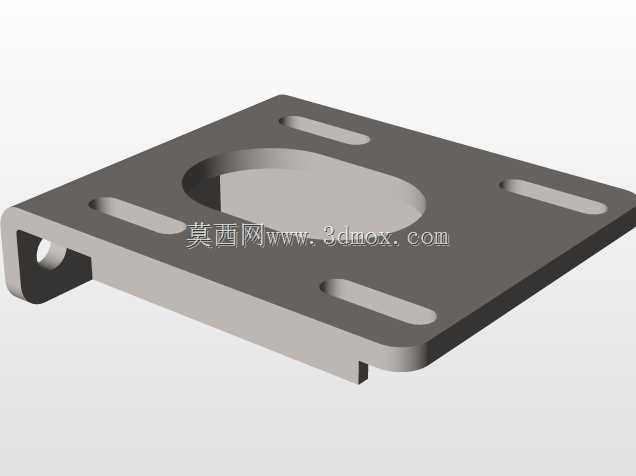

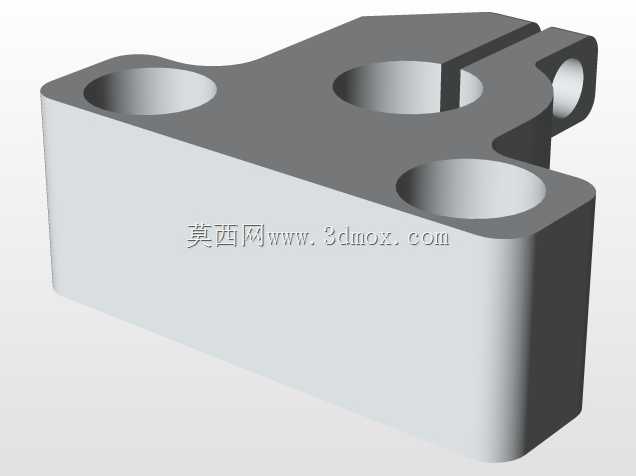

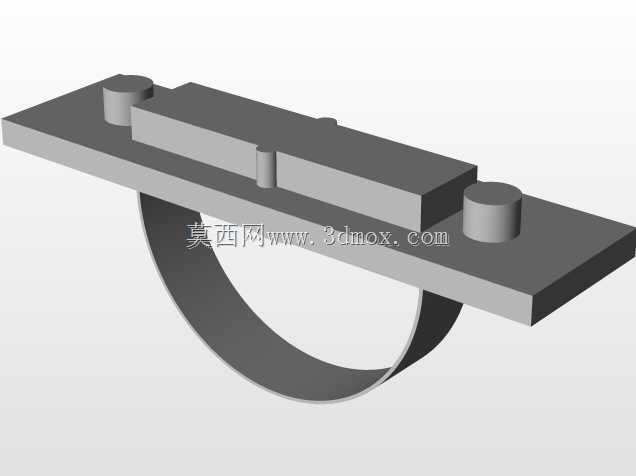

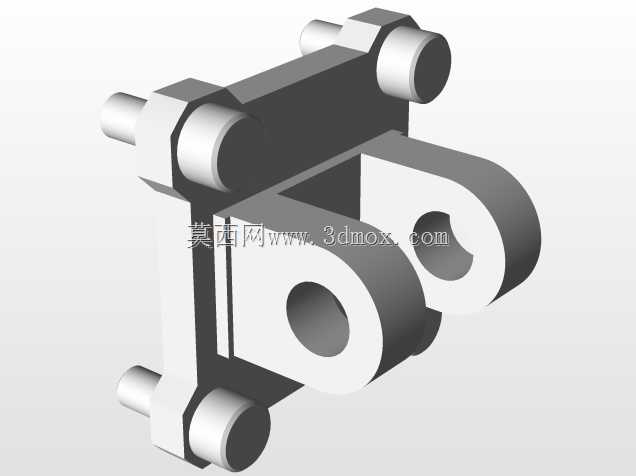

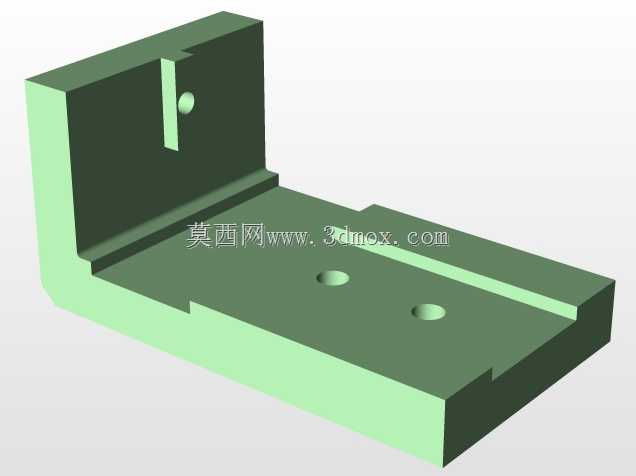

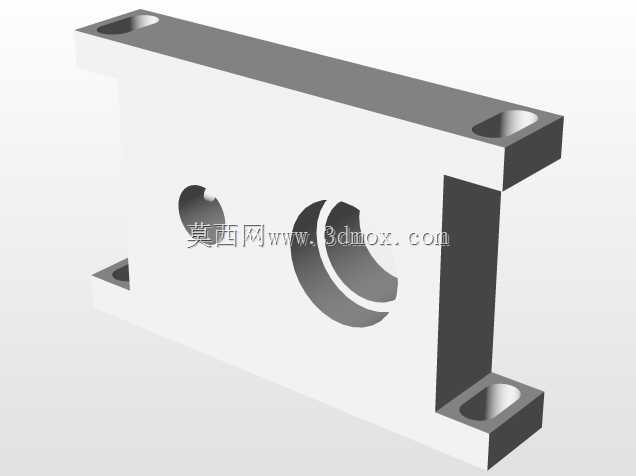

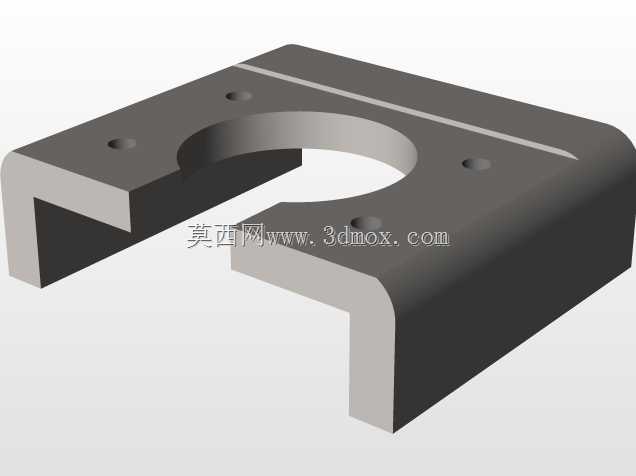

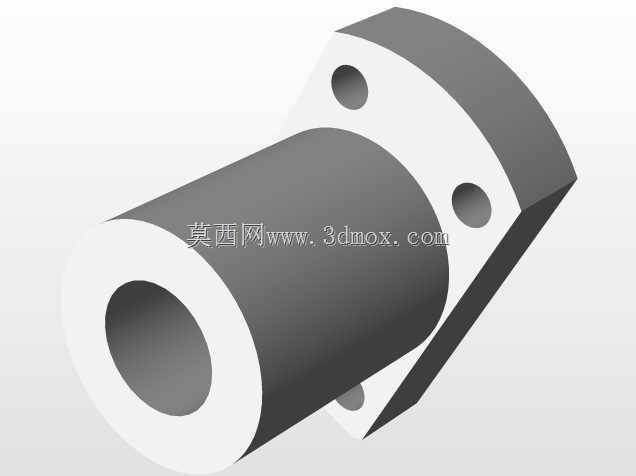

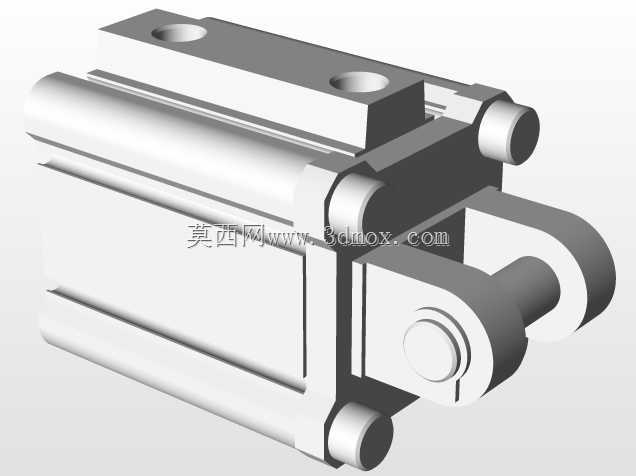

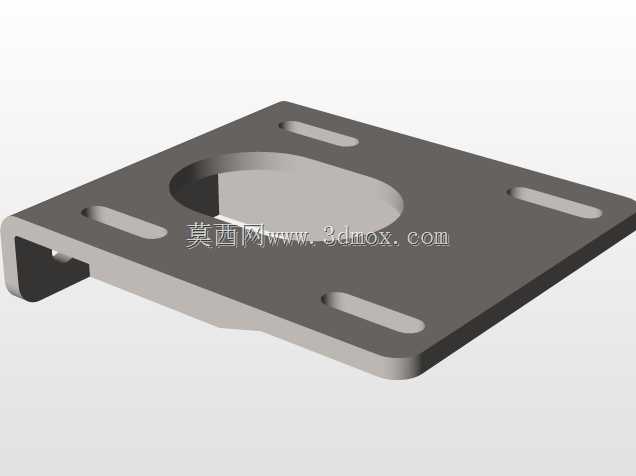

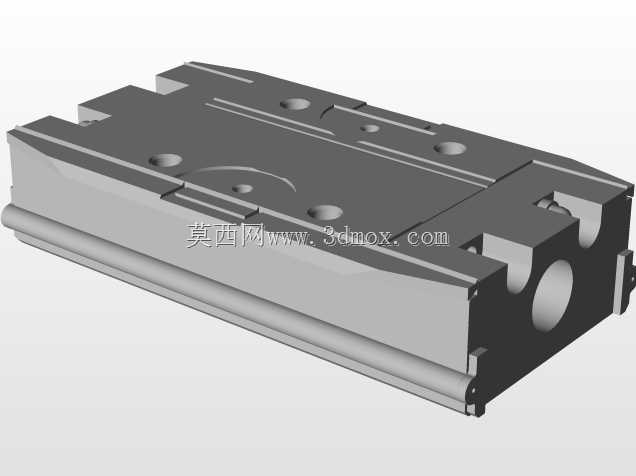

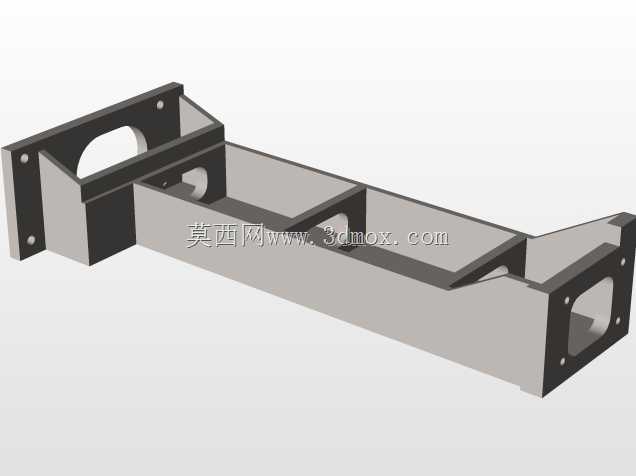

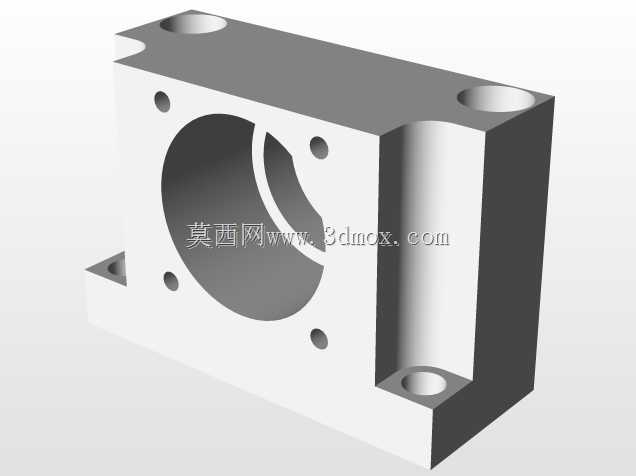

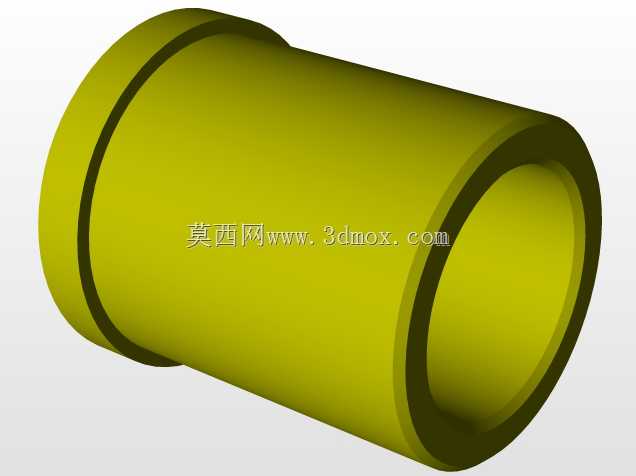

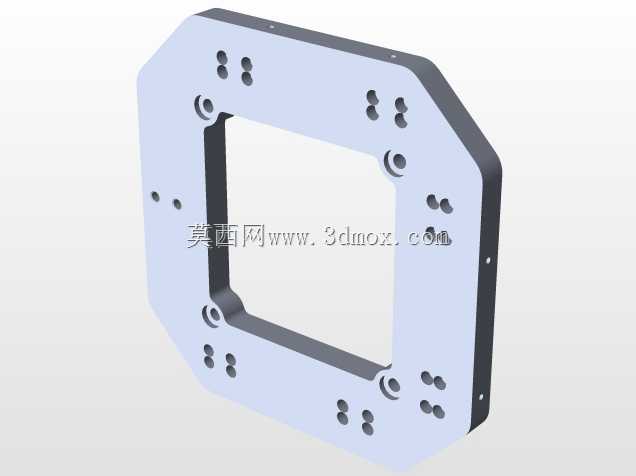

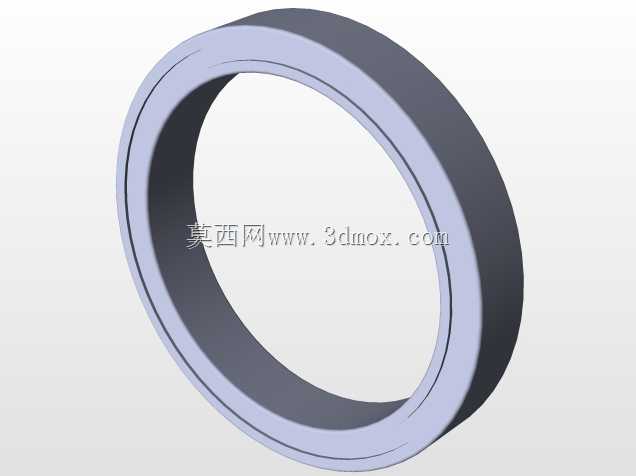

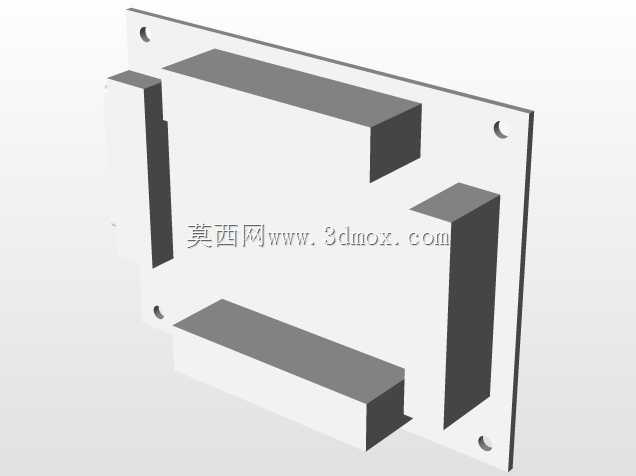

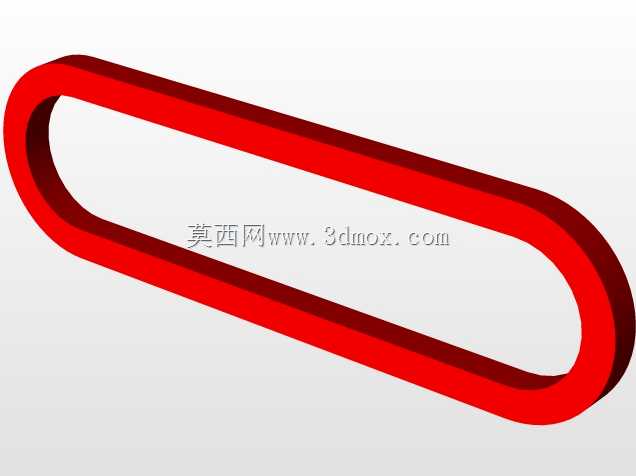

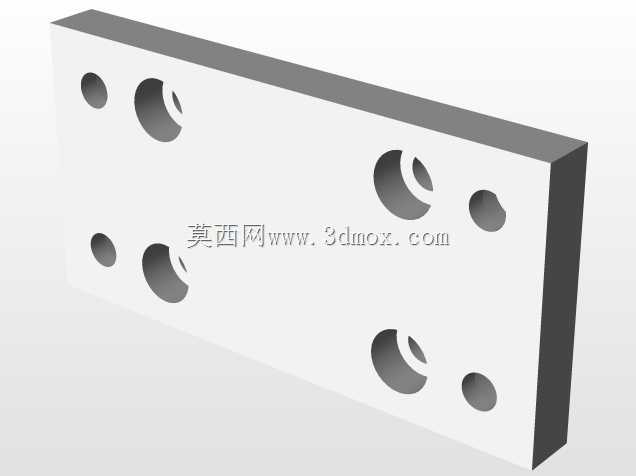

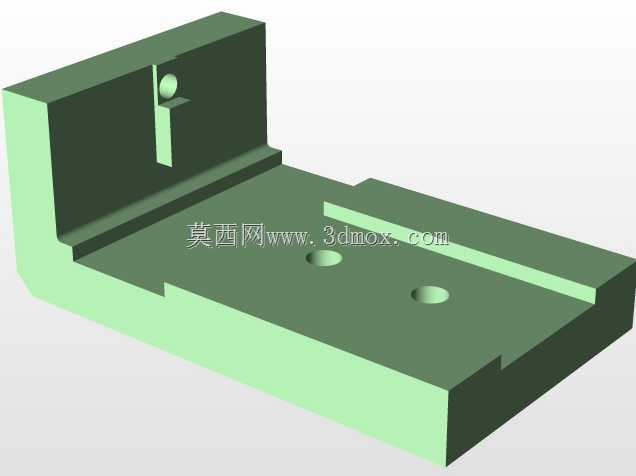

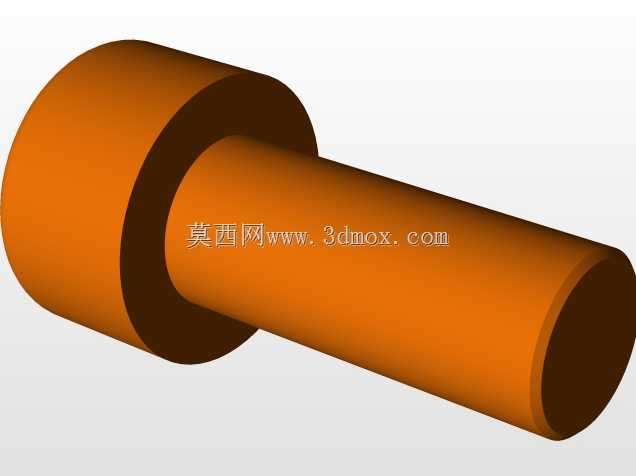

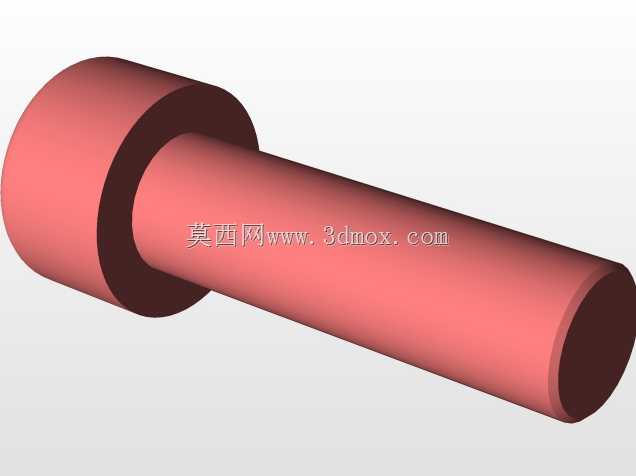

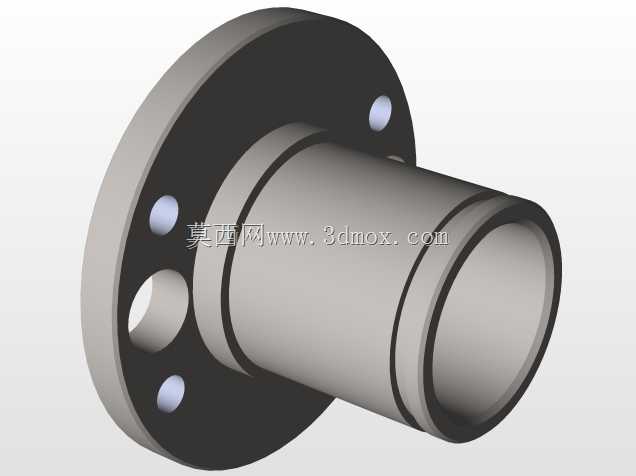

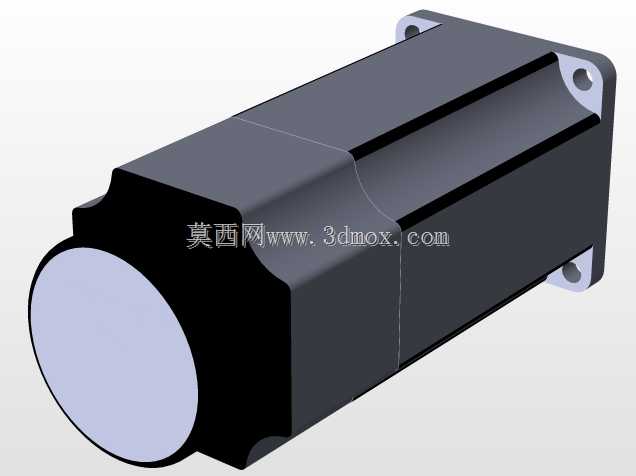

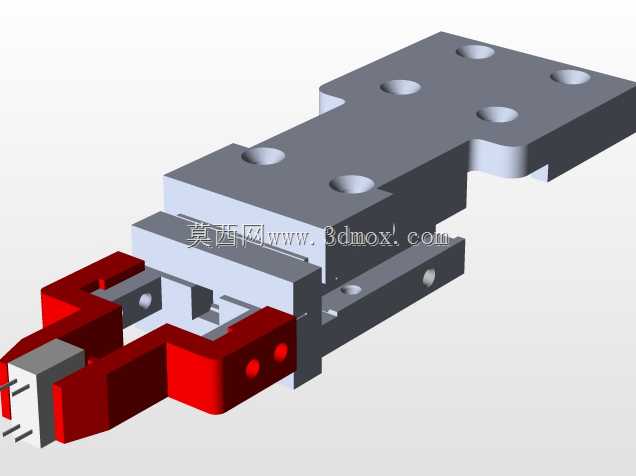

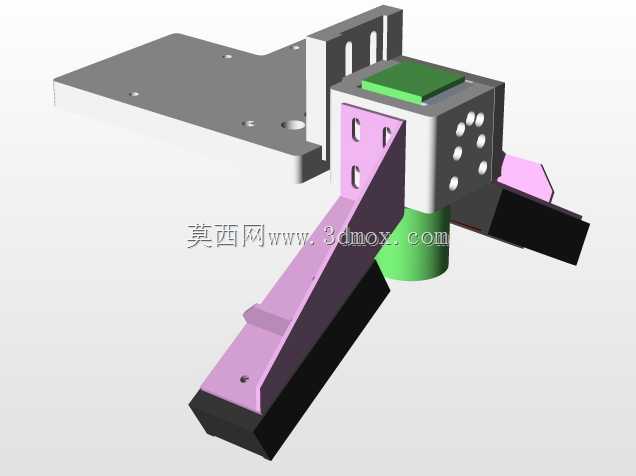

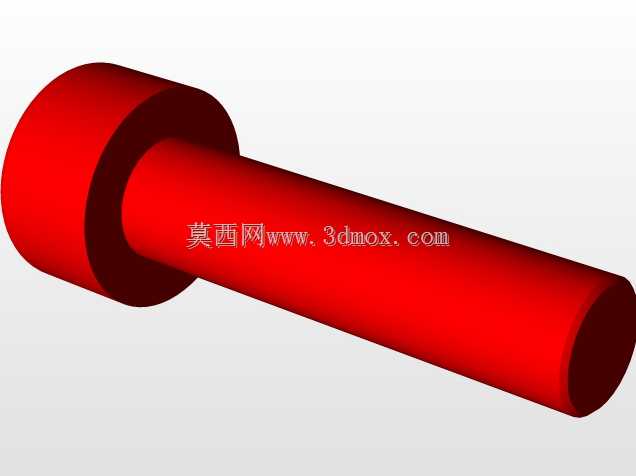

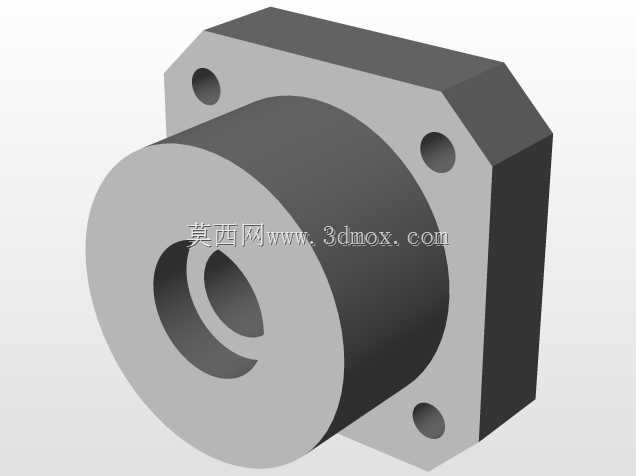

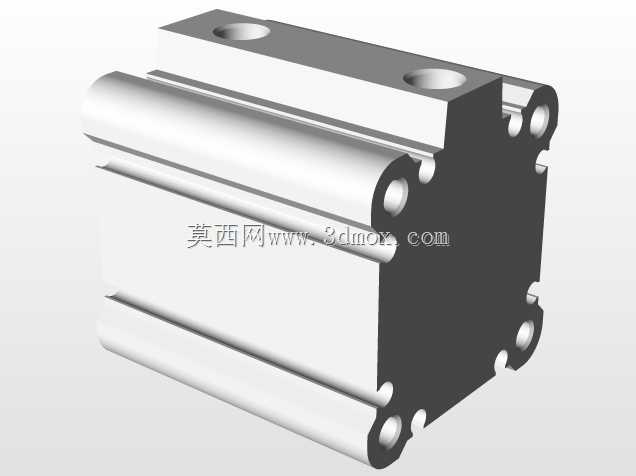

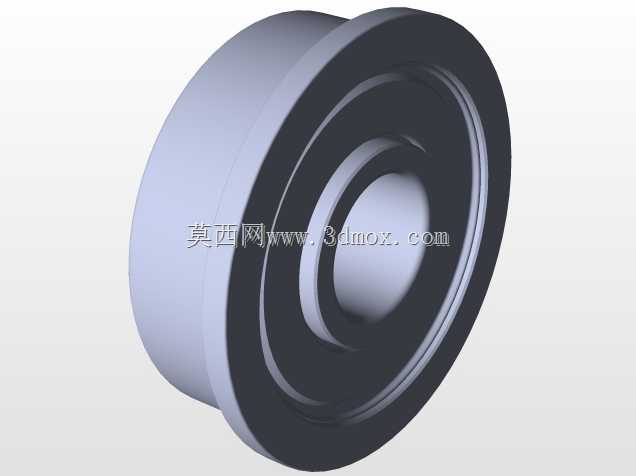

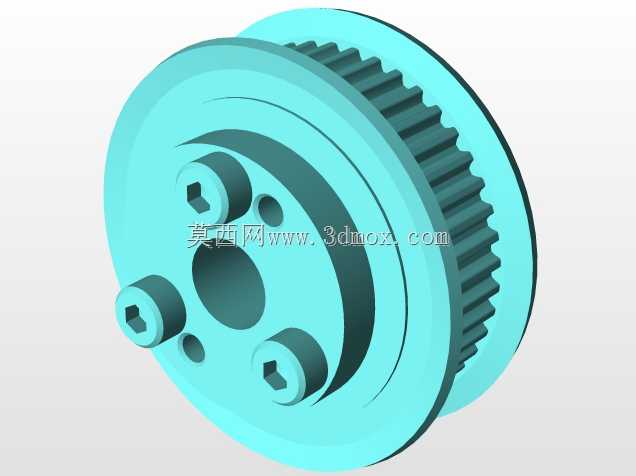

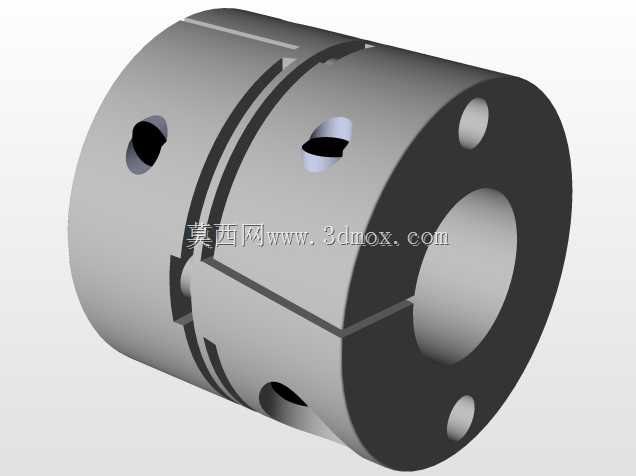

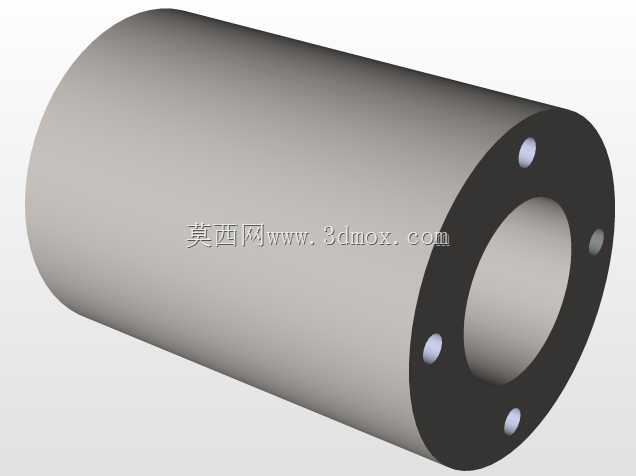

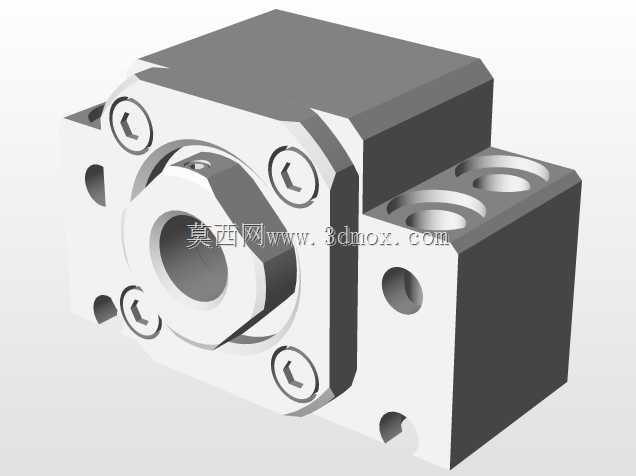

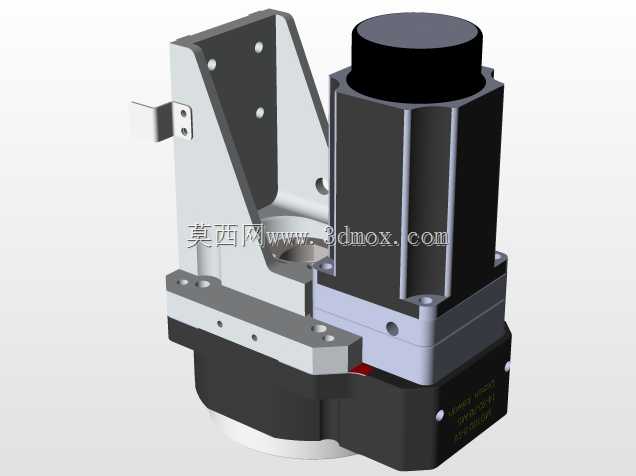

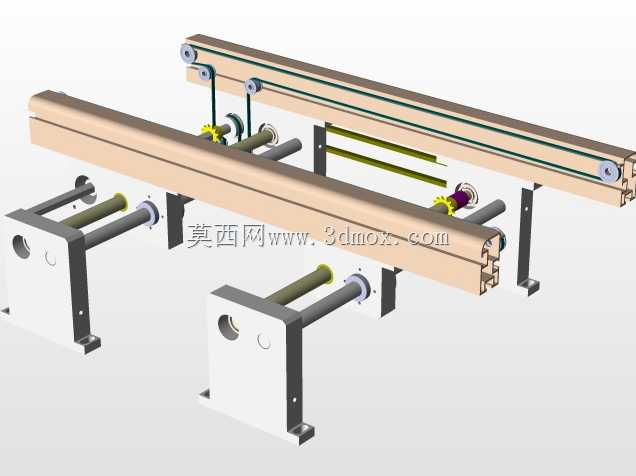

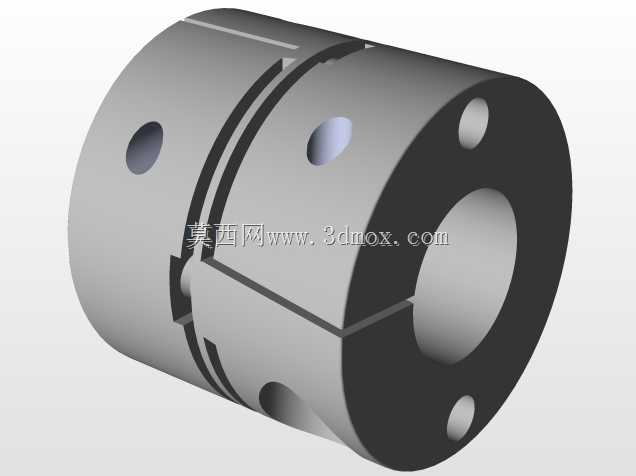

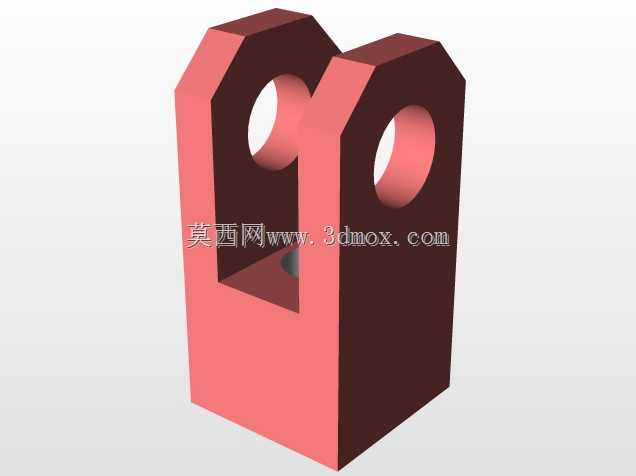

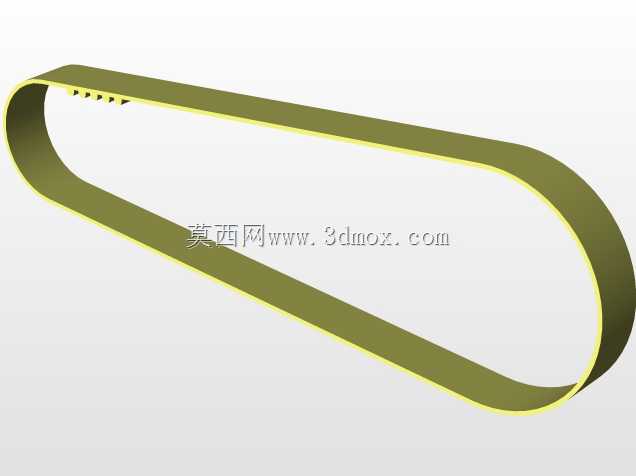

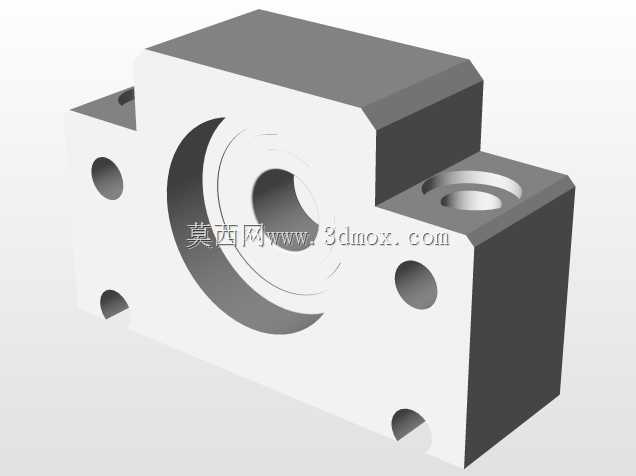

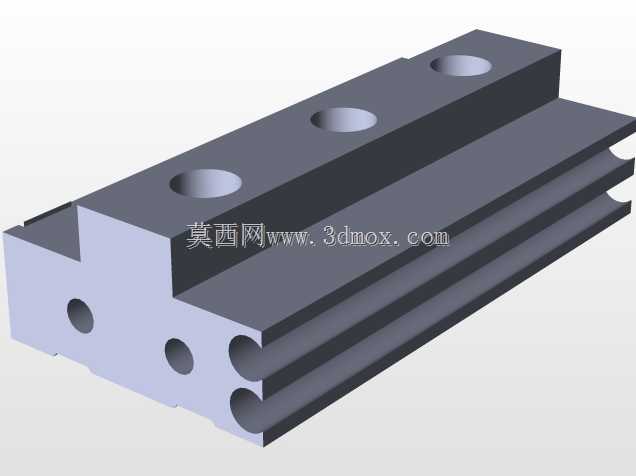

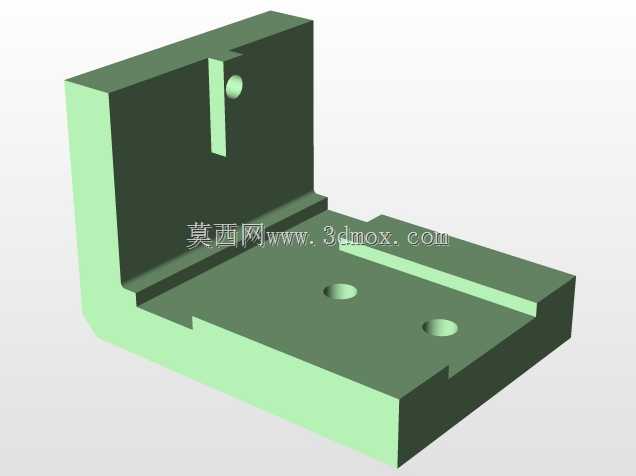

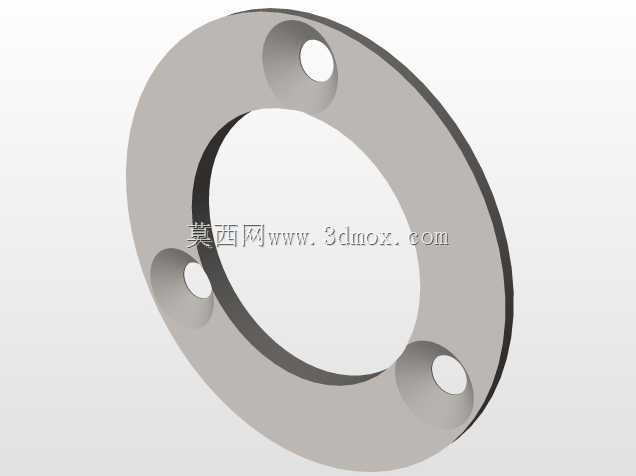

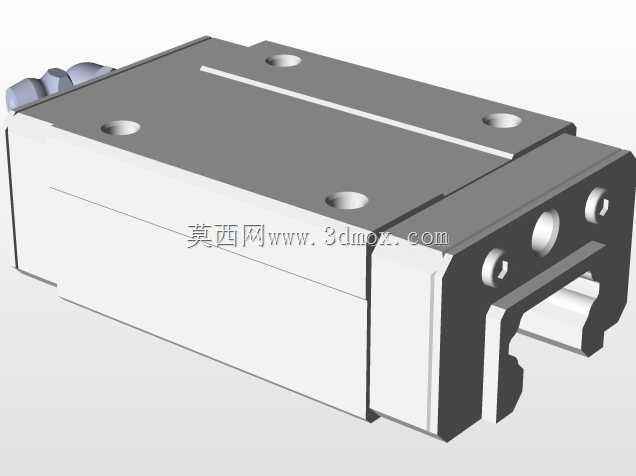

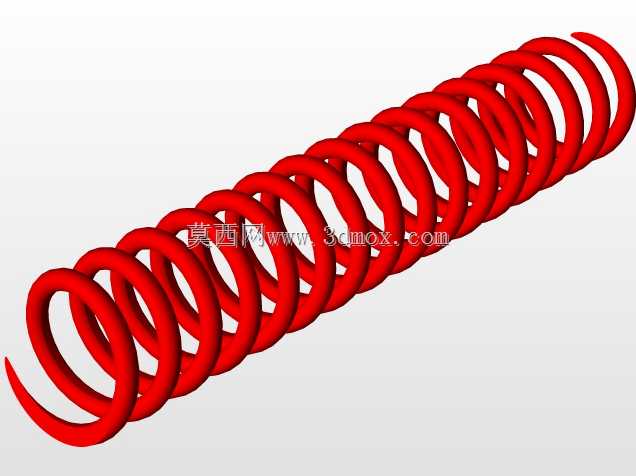

　　中部的PCB定位工位采用皮带输送加侧边夹持的结构，输送皮带宽度可在50mm-350mm范围内调整，适配不同尺寸的PCB板传输，夹持定位块采用pom材质制作，避免夹持过程中刮伤PCB板的阻焊层，定位工位集成了板边定位销与顶升托板，当PCB板输送到插装工位时，顶升托板会将PCB板抬离输送皮带，配合定位销实现板件的精准固定，定位重复精度可控制在±0.05mm以内，完全满足二极管插装的孔位对位要求。上部的插装执行单元采用双直线导轨导向的伺服滑台结构，X轴与Z轴均采用1610滚珠丝杠传动，搭配100W伺服电机驱动，插装头的移动速度可根据元件规格调整，最快插装节拍可达0.8秒/只，插装头采用弹性夹爪结构，夹取二极管本体时的夹持力可通过调压阀微调，避免夹碎二极管的玻璃或塑封本体，夹爪下方配备的导向销可在插装前先对准PCB板的插装孔，引导二极管引脚顺利插入孔内，避免引脚撞弯导致插装不良。

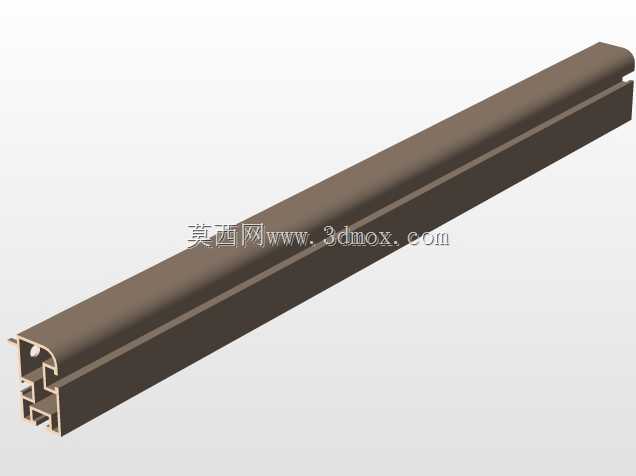

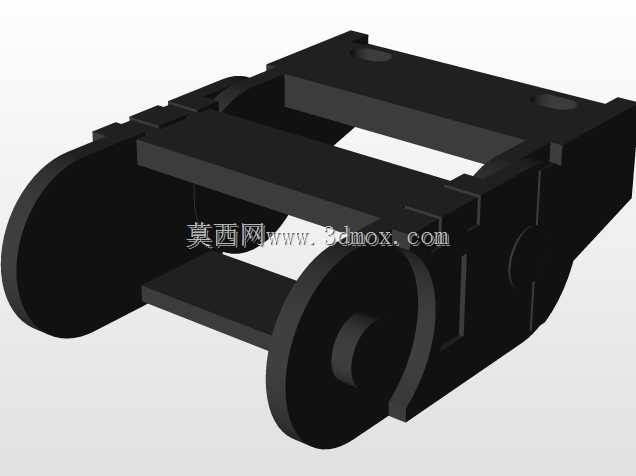

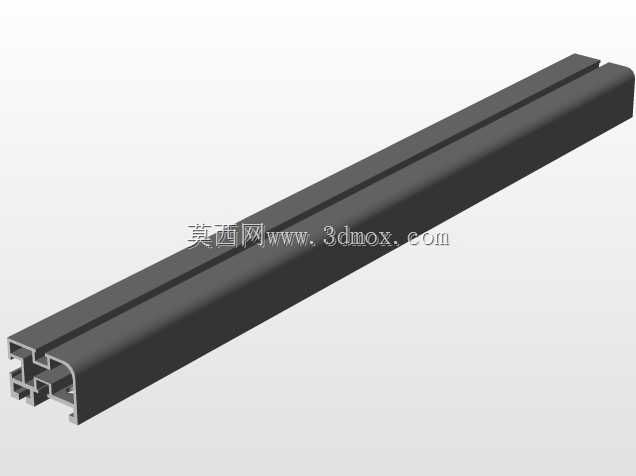

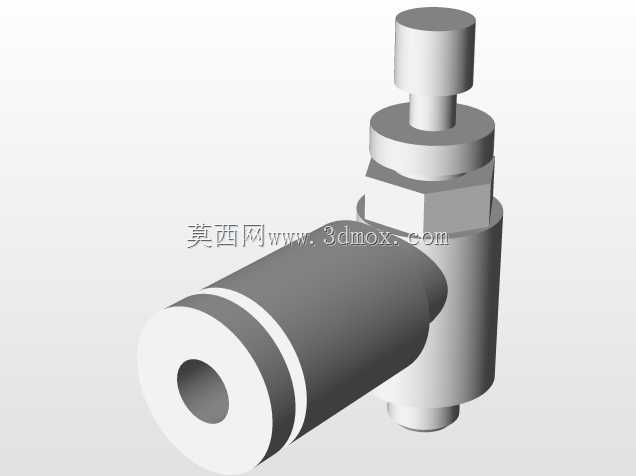

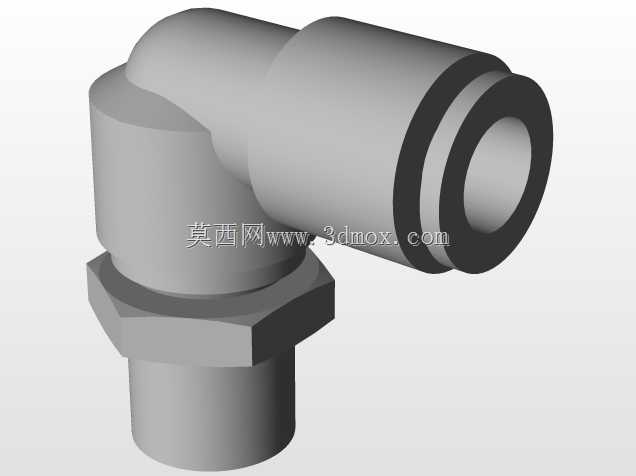

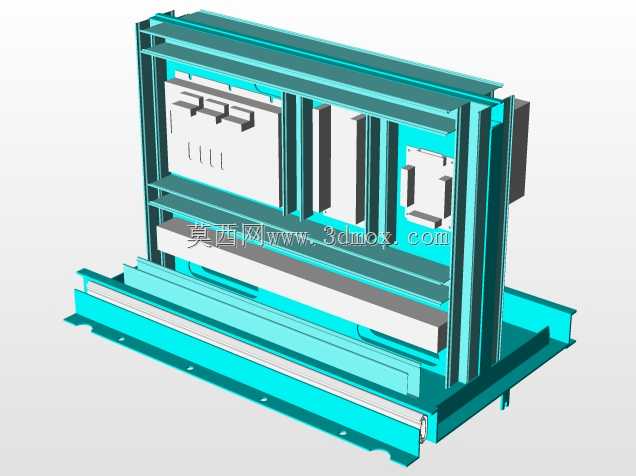

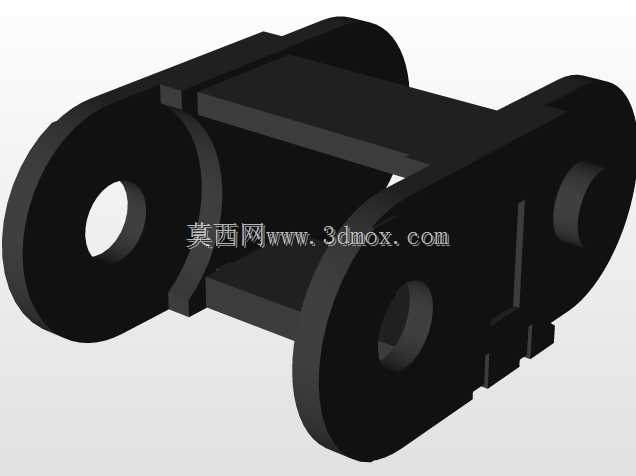

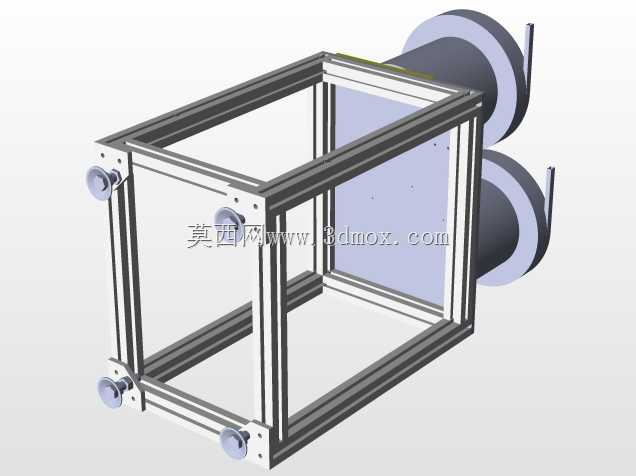

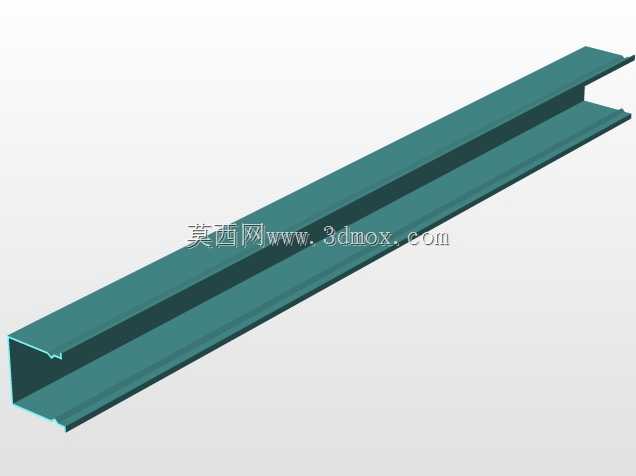

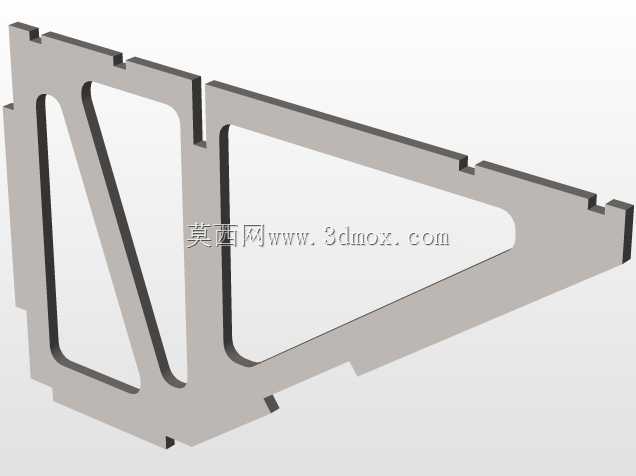

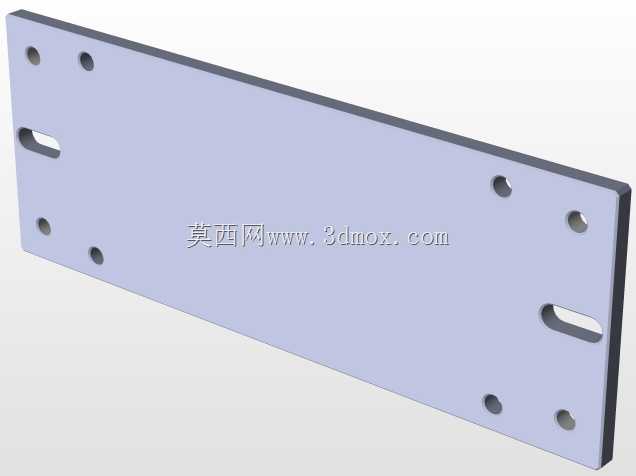

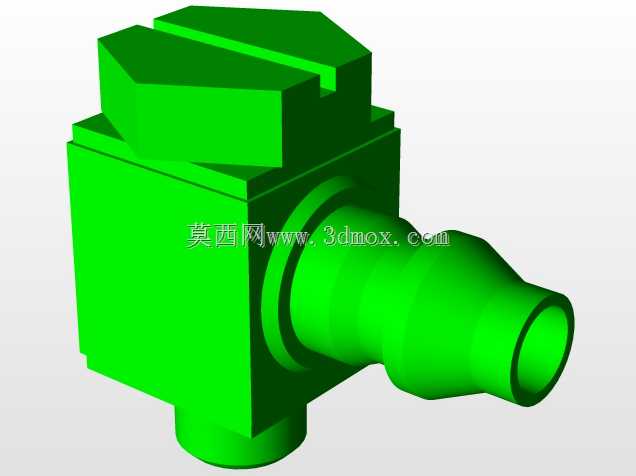

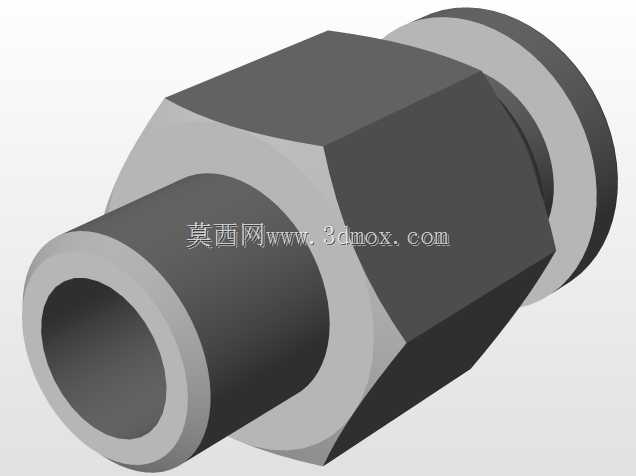

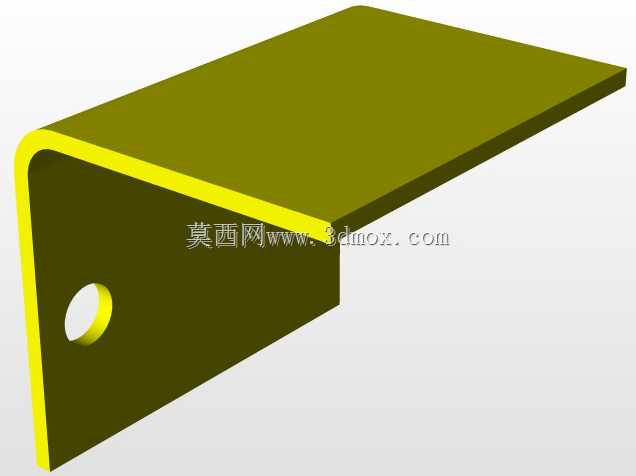

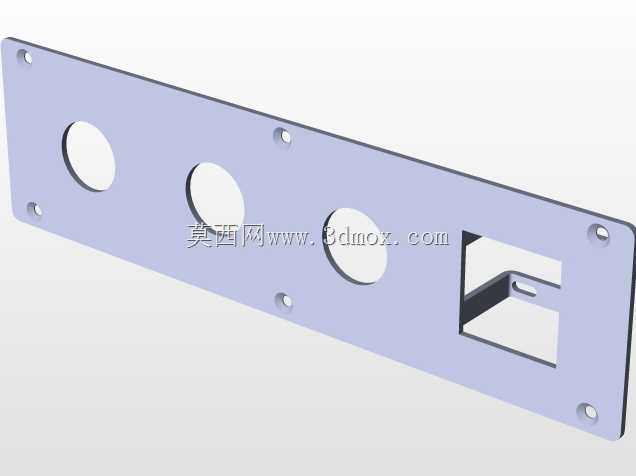

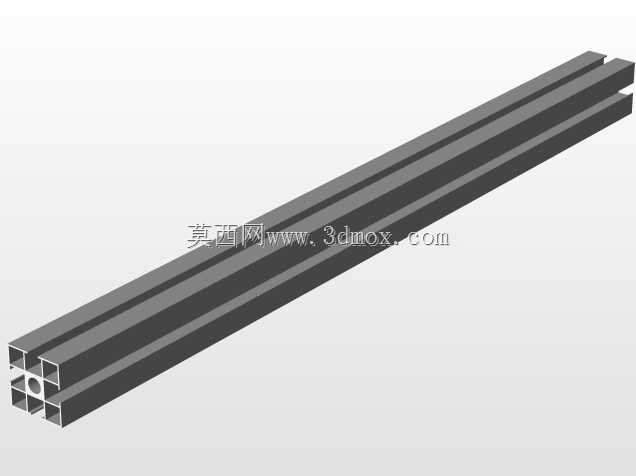

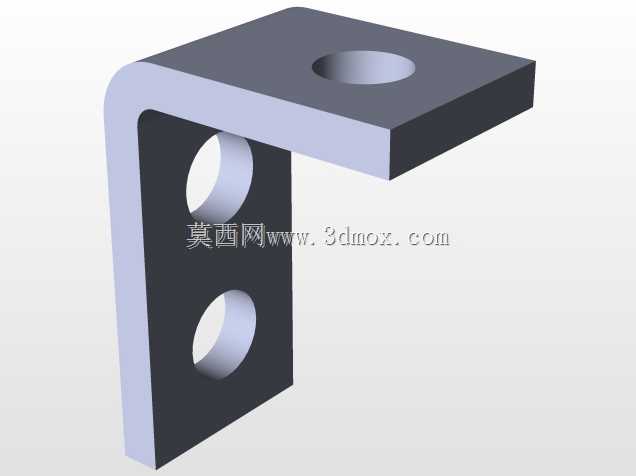

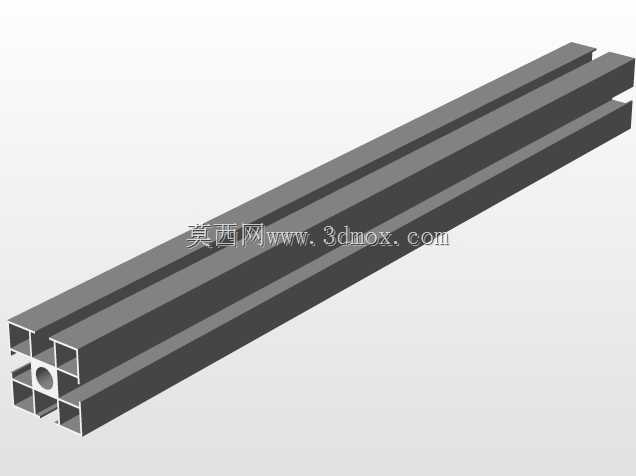

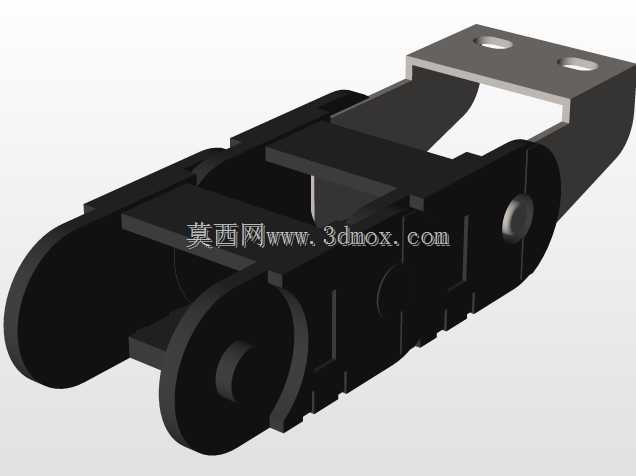

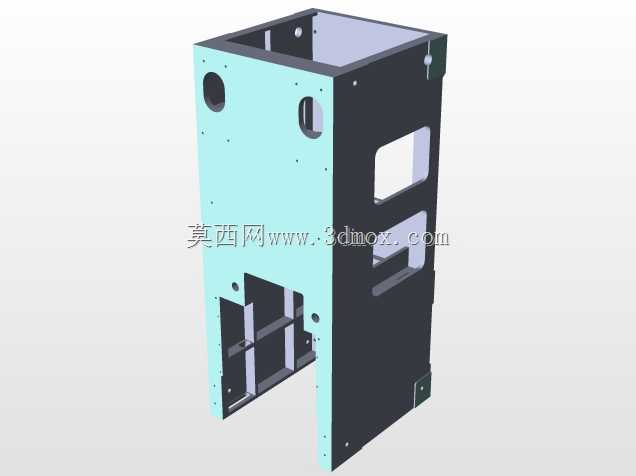

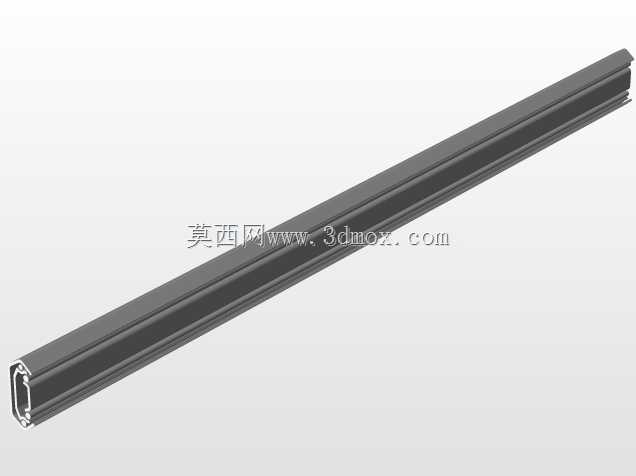

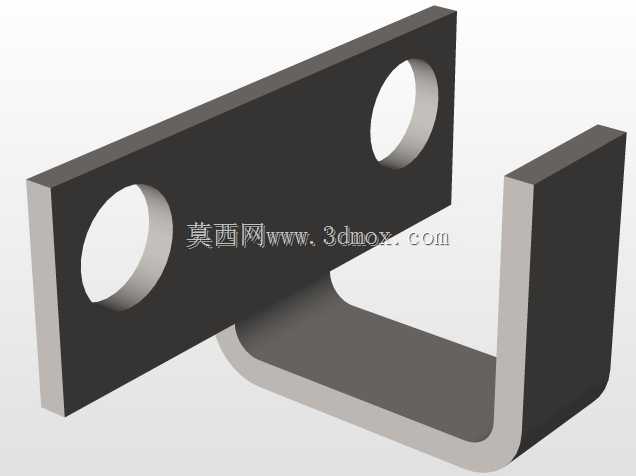

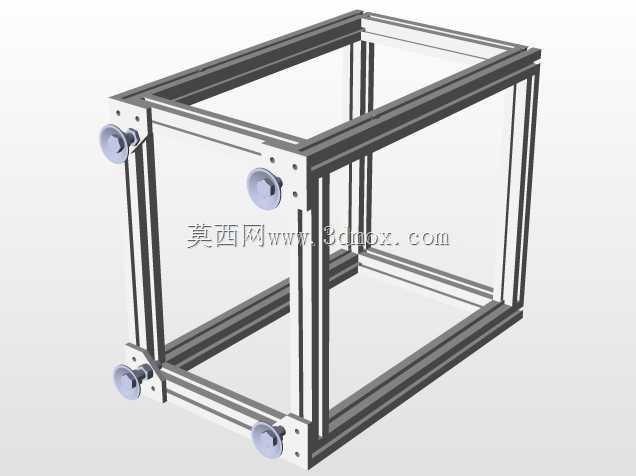

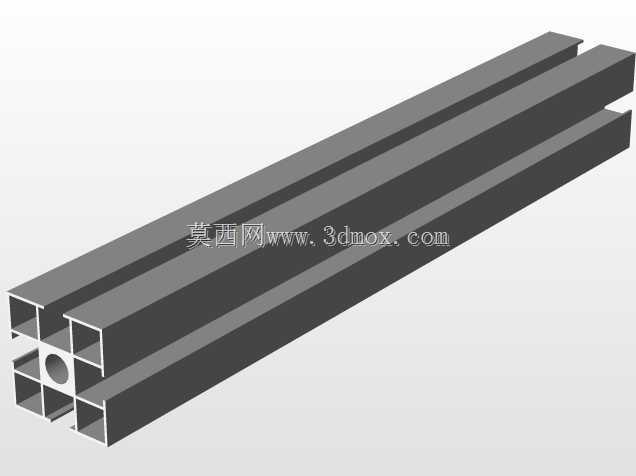

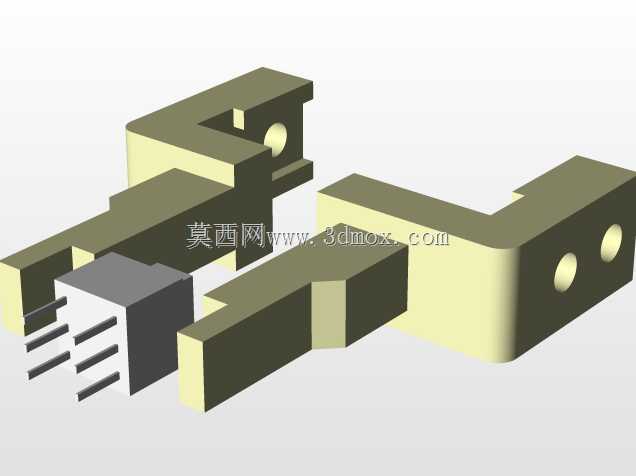

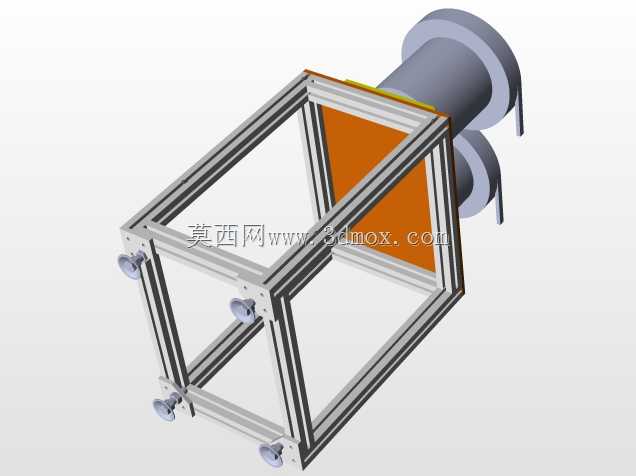

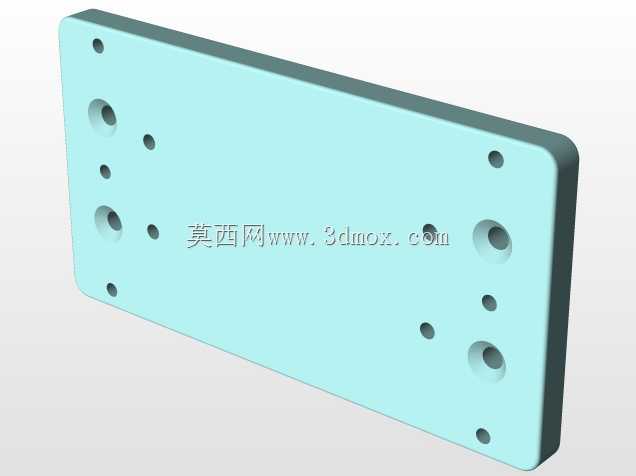

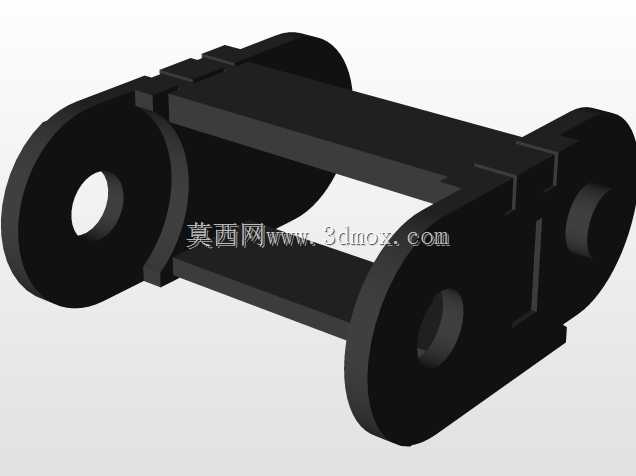

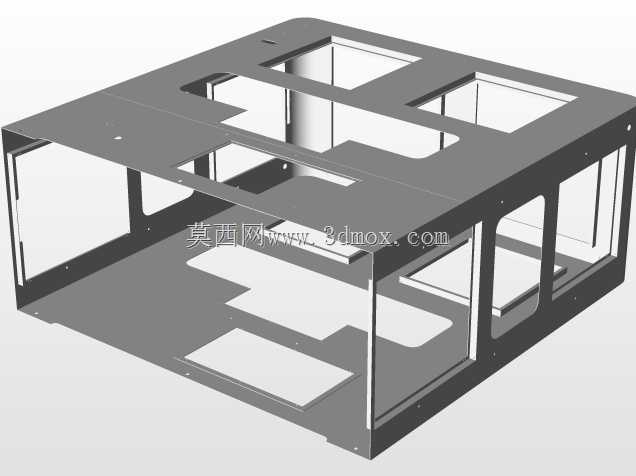

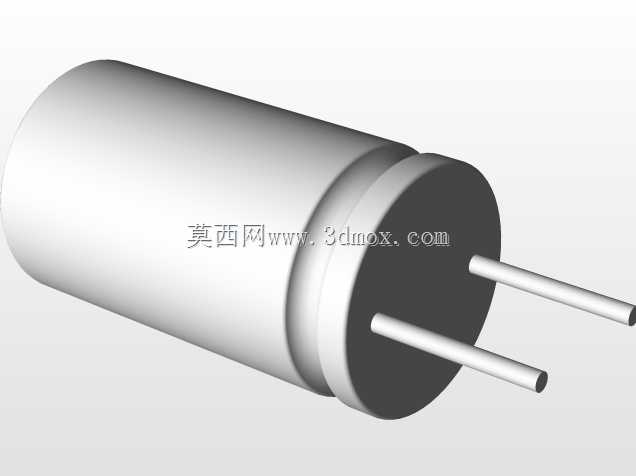

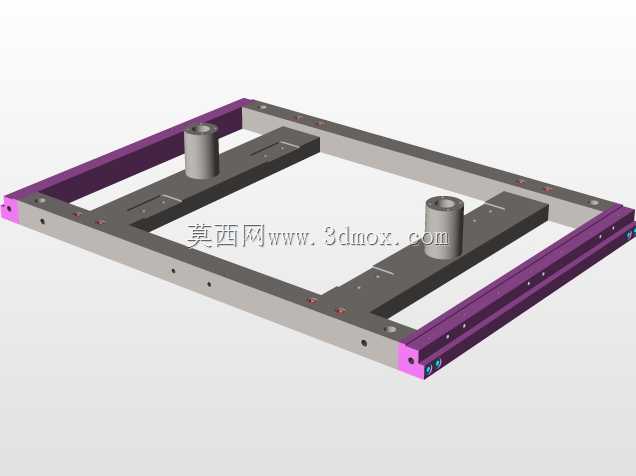

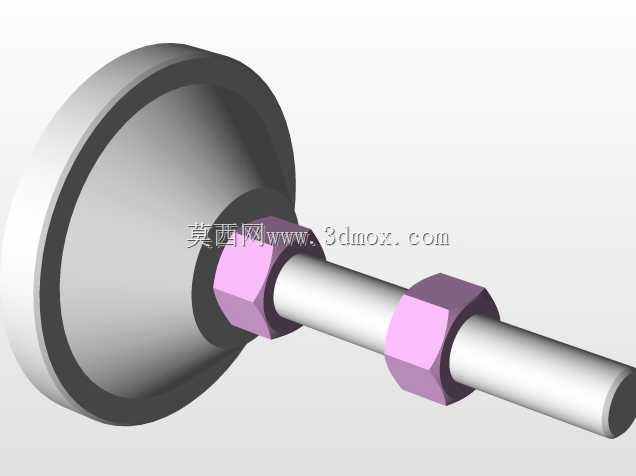

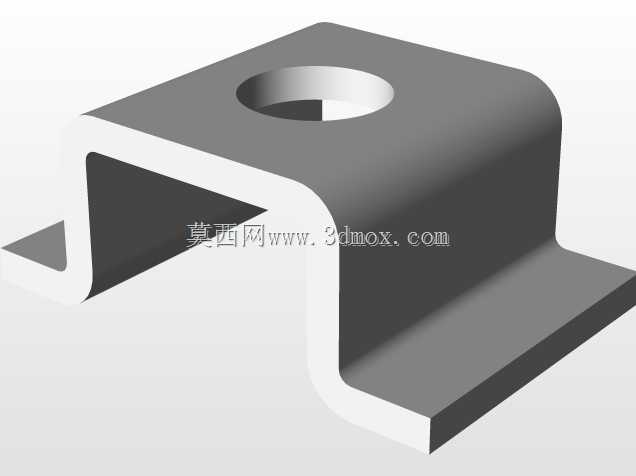

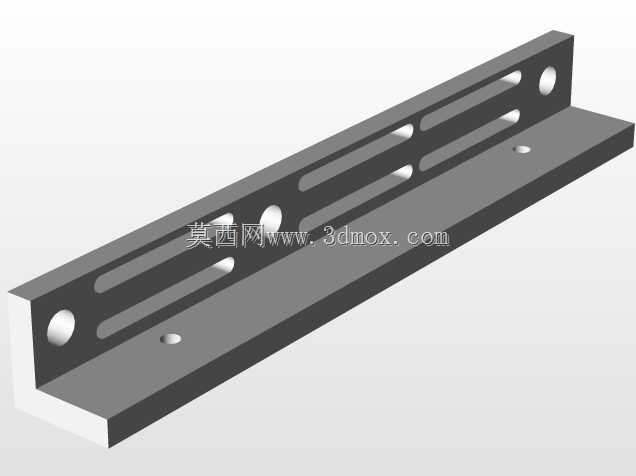

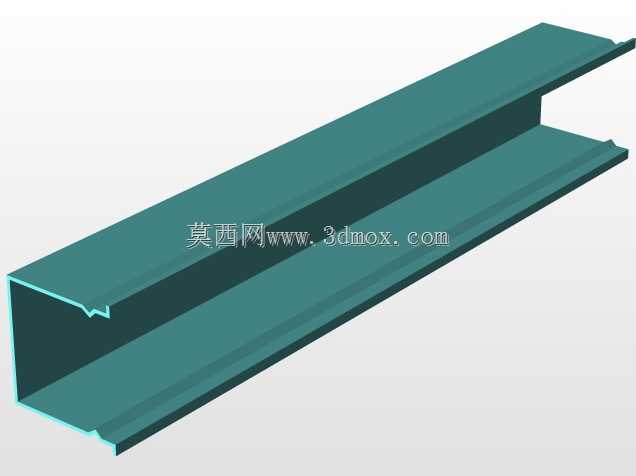

　　设备的两侧预留了扩展安装位，可根据生产需求加装视觉检测模组，在插装前识别PCB板的孔位偏移量，自动补偿插装坐标，也可加装第二个插装头，实现不同规格二极管的同步插装，进一步提升作业效率。设备的机架主体采用4040铝型材搭建，外封板采用1.5mm厚冷轧钢板制作，表面做喷塑处理，既保证了设备整体的结构刚性，也方便后期维护时快速拆卸外封板调整内部结构，设备底部配备四个可调脚杯与万向轮，方便设备的移位与水平调整，调整到位后脚杯承重可保证设备高速运行时无明显晃动。气路部分所有电磁阀均集中布置在设备背部的阀岛安装板上，气路管线采用拖链收纳，避免运动过程中管线磨损，电路走线采用线槽分层布置，强电与弱电线路分开走线，减少信号干扰，保证设备长时间运行的稳定性。在实际产线应用中，这类设备可将单工位的人工需求从2人降低到0.2人（仅需1人兼顾多台设备的补料与异常处理），插装不良率可控制在0.03%以内，相比人工作业的稳定性提升十分显著，同时设备的结构模块化程度较高，更换不同规格的插装头与送料棘轮后，也可适配轴向电容、电阻等其他轴向元件的自动插装作业，具备较好的产线适配灵活性。
