辊筒式重力输送包装作业工作站结构设计

　　这套辊筒式重力输送包装作业工作站，主要面向中小规格成品件的后段包装工序，常见于快消品组装下线、五金零部件分拣、电子成品装箱这类需要人工辅助完成装箱、封箱前物料暂存与输送的场景，区别于全动力输送线，它依靠辊筒面的倾斜角度实现物料靠自重滑移，不需要额外配置驱动电机、传动链轮与电控系统，在低节拍、人工辅助的包装工位上能大幅降低设备投入成本与后期维护工作量。

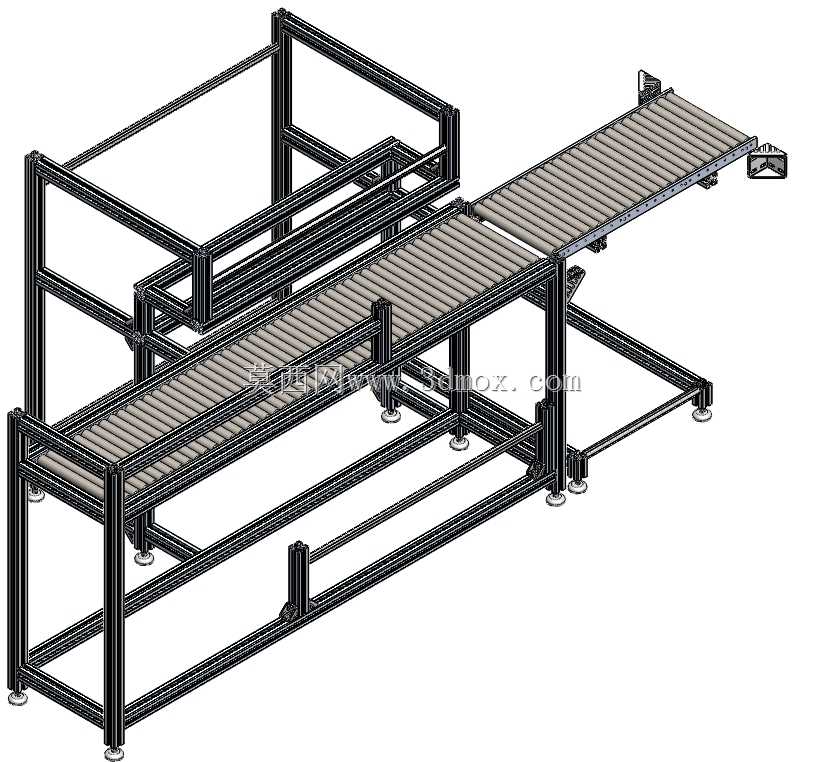

　　从结构组成来看，整套设备分为三段功能区：靠近上游产线的是接料段辊筒线，中间段是横跨在辊线上方的铝型材框架作业区，下游段是出料缓冲辊筒线。接料段辊筒线整体沿物料输送方向设置1.5°-3°的倾斜角，这个角度是经过多类物料测试选定的，角度过小会导致物料卡滞停留在辊面，角度过大则会让物料滑移速度过快，冲到工位末端时容易出现磕碰、掉落的问题，辊筒采用直径50mm的镀锌碳钢辊筒，辊筒间距设置为30mm，能适配最小外包装尺寸不小于100mm的箱体或周转箱，避免小件卡入辊筒间隙。中间的铝型材框架采用4040系列欧标铝型材搭建，框架横跨在辊筒线两侧，预留的作业净空高度为850mm，刚好匹配站立作业人员的操作高度，框架上可以根据实际包装需求安装封箱胶带座、标签挂架、作业指导书看板、气动工具吊轨这类辅助配件，不需要额外在地面安装独立支架，充分利用辊线上方的闲置空间，作业人员站在辊线侧面就可以完成取箱、装填物料、封箱、贴标的全流程操作，不需要反复转身搬运物料，能有效降低作业人员的劳动强度。

　　机架整体采用铝型材搭配脚杯支撑的结构，所有型材连接采用内置角件与T型螺栓固定，没有外露的焊接点，后期如果需要调整工位长度、倾斜角度，只需要松开螺栓重新调整型材位置即可，不需要做切割、焊接这类二次加工。底部的可调脚杯调节行程为±50mm，可以适配地面不平整的车间安装环境，安装时只需要调整四个角的脚杯高度，就能把整段辊线的倾斜度调整到设计值，不需要额外做地基处理，安装门槛很低。设备的整体安装边界尺寸控制在长2800mm、宽1200mm、高1600mm的范围内，其中辊筒面的作业高度设置为750mm，符合人体工程学站立作业的高度要求，作业人员不需要弯腰或者抬臂过高就能完成操作，长时间作业也不容易产生疲劳。

　　出料段辊筒线和接料段采用同规格辊筒，末端设置了可拆卸的缓冲挡块，挡块表面贴有5mm厚的橡胶缓冲垫，物料滑移到末端时会被挡块拦下，不会冲出辊线，同时缓冲垫能吸收物料的冲击动能，避免硬质箱体磕碰变形。两段辊筒线的衔接处采用隐藏式铰接结构，后期如果需要调整输送路径，可以把出料段向侧面偏转最大15°的角度，适配不同的车间布局，不需要拆分整段机架。整套设备没有配置复杂的电控元件，日常维护只需要定期检查辊筒的转动灵活性，给辊筒轴承加注少量润滑脂即可，没有易损的传动皮带、链轮这类配件，长期使用的维护成本极低。

　　在设计思路上，这套设备优先考虑了工位的柔性适配能力，没有做成固定焊接的一体式结构，所有型材、辊筒、连接件都采用标准件，用户可以根据自己的包装物料尺寸、工位布局需求，增减辊筒数量、调整机架长度，甚至可以在中间框架上加装小型的扫码枪支架、称重模块，拓展成兼具扫码、称重功能的包装工位，不需要重新设计整体结构。和传统的固定式包装工作台相比，它把物料输送和包装作业整合到同一个机架上，物料从上游产线滑到作业位，包装完成后直接顺着辊筒滑到下一工序，不需要人工在工作台和输送线之间反复搬运物料，单工位的作业效率能提升30%左右，同时也减少了车间内的搬运通道占用，让包装区域的布局更紧凑。

　　针对不同重量的物料，辊筒的选型也做了适配考虑，单根辊筒的额定承重为10kg，整段辊线的均匀承重可以达到200kg，能满足大多数中小规格成品包装的承重需求，如果需要输送更重的工件，只需要更换成直径60mm的重型辊筒，不需要改动机架的主体结构，适配性很强。机架的侧面预留了标准的铝型材槽位，可以按需加装侧挡板，防止物料在滑移过程中从辊线侧面掉落，侧挡板采用透明亚克力板，不会遮挡作业人员的视线，也能随时观察辊面上的物料输送状态。
