灌装与托盘输送成套生产线三维设计

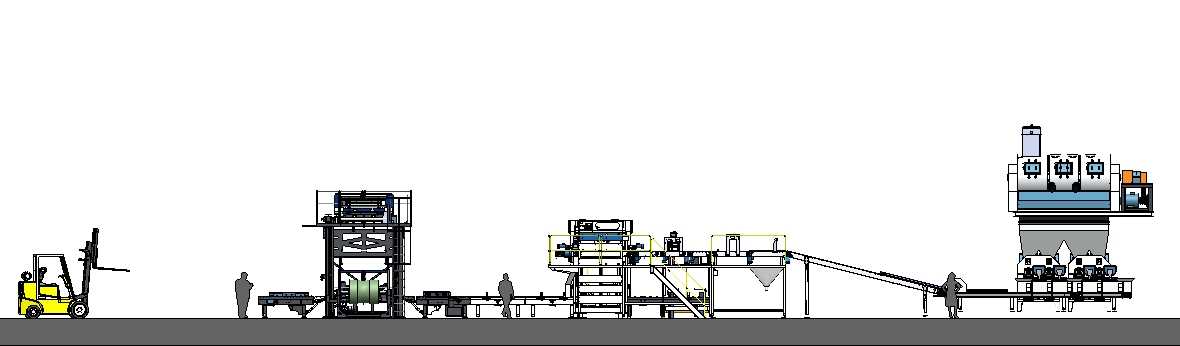

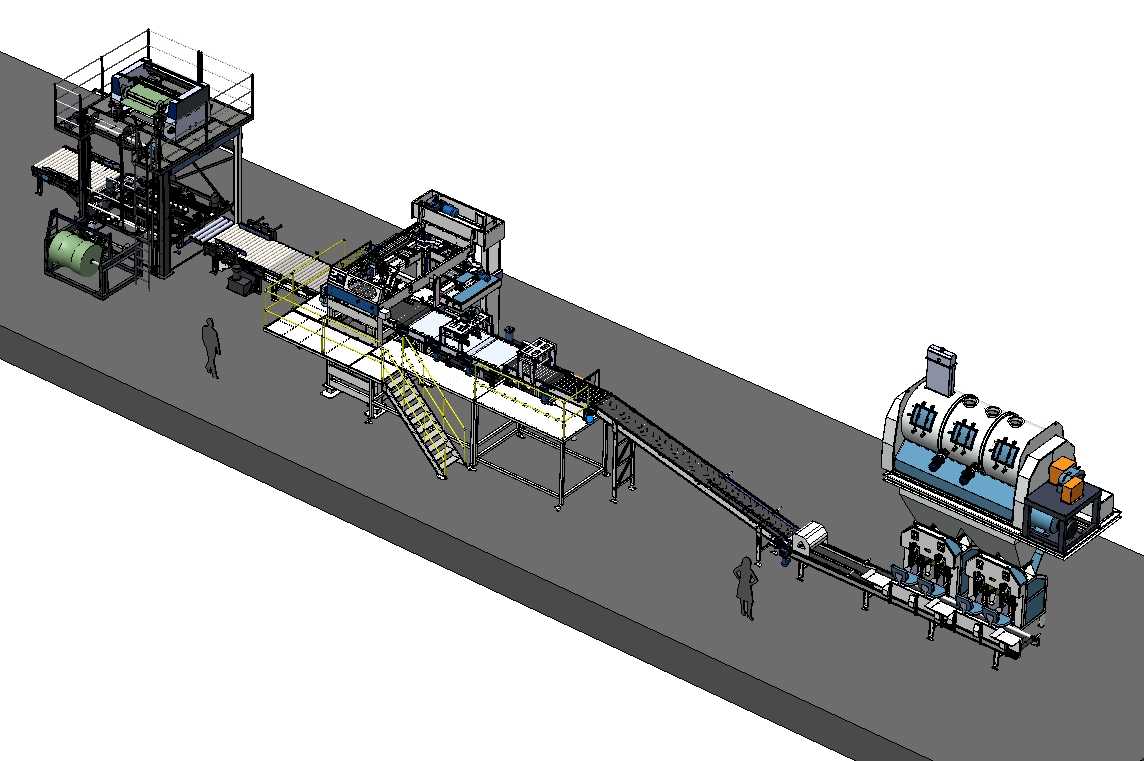

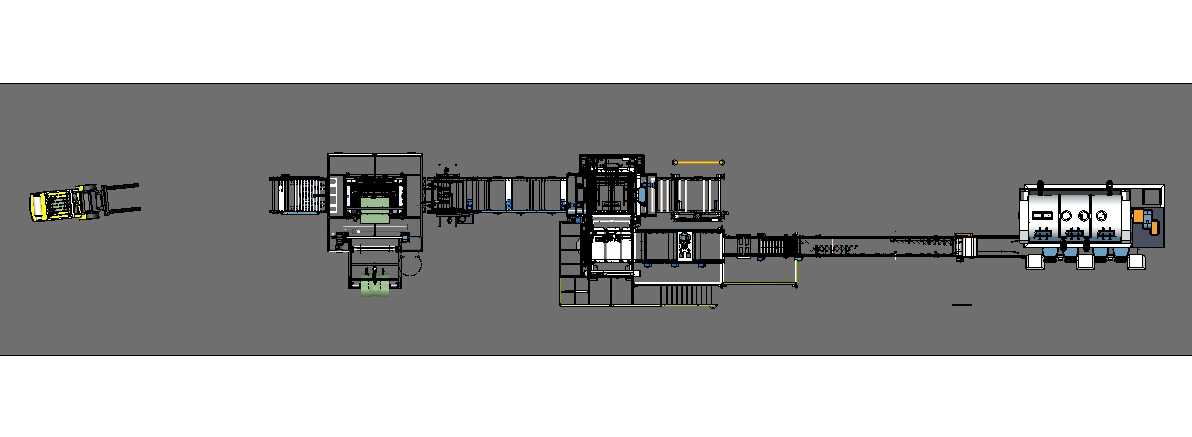

　　这套成套设备主要面向快消品、食品加工、日化用品等行业的后端包装生产环节，衔接前端灌装工序与后端仓储码垛环节，解决灌装完成后成品从单机输出到整托堆码的连续化输送问题，替代传统人工转运、分段单机衔接的低效作业模式，适配瓶装、桶装类硬质包装容器的整线流转需求。从产线布局来看，整套设施沿车间纵向排布，起始端对接灌装机的成品输出工位，依次衔接理料输送段、姿态调整工位、托盘供给单元、整托归集工位以及末端输出线，各段输送线的高度差通过带坡度的皮带输送段衔接，无需额外增设升降转运输送设备，减少了中间转运环节的卡瓶、倒瓶风险。设备的设计思路围绕连续化作业的稳定性展开，输送段的机架主体采用型钢焊接框架结构，侧部安装可调节的导向护栏，

　　护栏间距可根据包装容器的外径尺寸快速调整，适配不同规格的灌装成品输送需求；皮带输送面选用防滑耐磨的食品级输送材质，接触物料部分无突出尖锐结构，避免输送过程中刮蹭包装容器外壁。在灌装成品输出后的首段输送位置，设置了多组间距可调的分道导流结构，可将灌装机输出的单列成品分流为多列同步输送，匹配后端托盘码垛的排布节拍，避免单道输送流量过大造成的堆料拥堵。托盘供给单元设置在产线中段侧方，采用栈板自动顶升分离结构，可将堆叠的空托盘逐张分离后输送至码垛工位，托盘输送段采用链传动结构，承载能力适配标准工业木托盘、塑料托盘的整托满载重量，输送辊道的间距根据托盘底部支撑梁的位置排布，避免托盘输送过程中出现卡滞、下沉变形问题。

　　码垛工位上方设置有带防护栏的操作检修平台，平台通过斜梯与车间地面连通，梯步采用防滑花纹板制作，两侧安装安全防护扶手，平台边缘设置踢脚板，避免检修过程中工具、零件掉落至下方输送线。整套设备的安装边界需要结合车间柱网尺寸规划，输送线的侧边预留不小于八百毫米的检修通道，设备主体与车间墙面的间距不小于一米，方便后期维护时拆装输送辊筒、调整驱动电机位置；各段输送线的驱动单元均布置在机架侧方的可拆卸护罩内，无需拆解主体框架即可完成驱动部件的检修更换。产线的电控布线沿机架侧部的线槽排布，线槽采用封闭式结构，避免生产过程中洒落的液体、粉尘进入线槽影响线路安全，各工位的操作按钮盒布置在对应工位侧方的立柱上，高度适配站立操作的人机工程要求，

　　急停按钮沿输送线间隔排布，出现异常时可就近触发停机。在输送线的转弯、坡度衔接位置，设置有光电检测位，可实时监测输送面上的物料堆积情况，当检测到物料拥堵时自动调整上游输送段的运行速度，避免持续送料造成的物料挤压变形。末端的整托输出段可直接对接厂区的AGV输送通道或者叉车装卸工位，整托成品完成码垛后可直接输送至装卸位，无需二次转搬运，整套设施的运行节拍可根据前端灌装机的产能灵活调整，各段输送速度独立可调，适配不同产能规模的生产车间使用，从结构设计上减少了不同单机设备对接时的衔接误差，降低了产线集成时的现场调试工作量。
