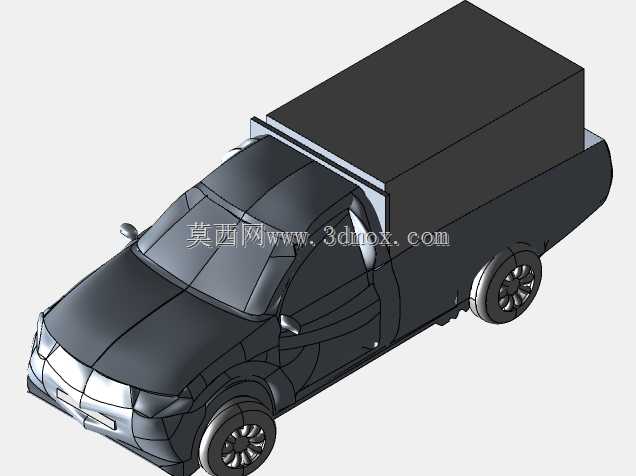

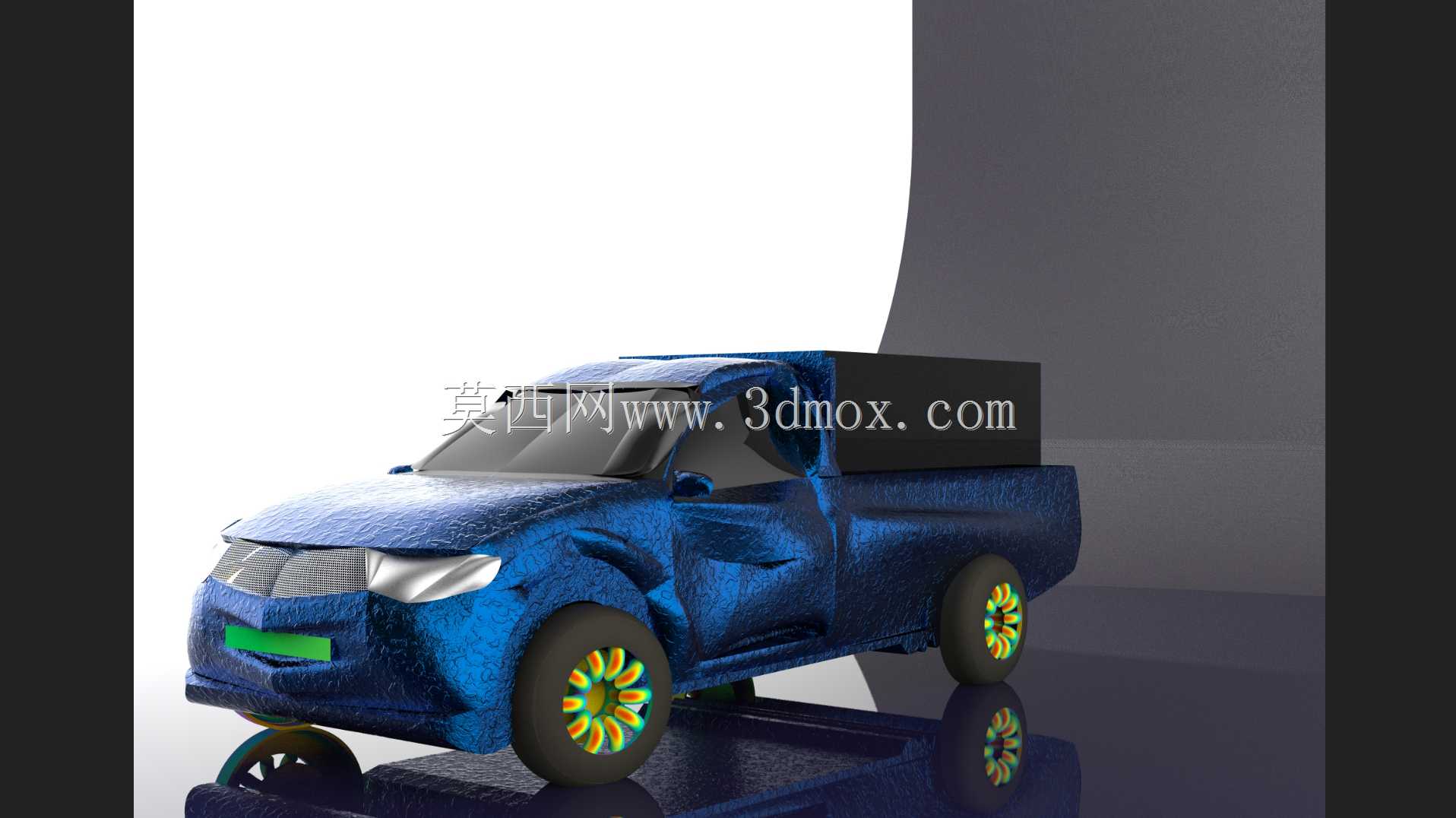

蓝色单排厢式皮卡货运车辆结构设计

　　这款单排厢式皮卡的三维结构设计，首先锚定了城配末端物流、城郊短途货运、个体经营户自用运输的核心应用场景，兼顾非铺装路面通行能力与封闭货厢的货物防护需求，区别于传统开放式货厢皮卡，封闭厢体可避免运输过程中货物受雨淋、扬尘、遗撒的影响，适配五金配件、生鲜副食、快递包裹等多品类货物的日常转运需求。从功能特性来看，整车采用单排座舱布局，将整车长度资源尽可能向货厢倾斜，在保证驾乘人员基础乘坐空间的前提下，最大化载货容积，座舱与货厢采用硬隔离结构，避免急加速、急制动工况下货物窜动侵入驾乘空间，提升行驶安全性。车轮部分采用大尺寸橡胶轮胎搭配多辐式轮毂结构，轮毂的辐条造型做了等距圆周分布设计，既保证转动过程中的动平衡精度，也兼顾轮辋的散热效率，

　　轮胎断面宽度适配1.5吨级额定载重需求，胎壁厚度可缓冲城郊非铺装路面的碎石冲击，降低爆胎风险。车头部分的设计优先考虑碰撞安全与维修便利性，前保险杠采用分体式结构，下部预留牌照安装位与雾灯安装接口，中部设置中冷器与散热器的进风开口，保证动力系统在长时间爬坡、夏季高温工况下的散热效率，前大灯组采用集成式布局，将远近光灯、转向灯整合在同一灯腔内部，减少外部分件数量，降低后期维护更换的成本。货厢部分采用整体式封闭厢体结构，厢体与底盘车架采用多点螺栓硬连接，连接点位分布在车架纵梁的前后端与中部位置，保证满载工况下厢体不会出现扭转形变，厢体内部预留了货物绑带的安装挂点，用户可根据运输货物的类型固定绑带，避免货物在厢体内滑移碰撞。设计过程中，

　　首先确定了整车的硬点边界：整车总宽度控制在1.8米以内，满足城市老旧小区、狭窄巷道的通行需求，整车总高度控制在2米以内，可顺利通过大部分地下车库的2米限高杆，方便用户进出商住区地下停车场装卸货物；轴距设定兼顾转弯半径与高速行驶稳定性，最小转弯半径控制在6米以内，适配狭窄路段的掉头、挪车操作；底盘最小离地间隙设定为180mm，可轻松通过城郊修路路段、乡村非铺装路面的坑洼与凸起，避免底盘油底壳、传动部件被路面障碍物磕碰。座舱内部的布局围绕实用属性设计，仪表台预留了行车记录仪、导航设备的安装位置，换挡机构、手刹位置均按照人机工程学设定在驾驶员触手可及的范围内，座椅采用织物面料搭配高密度发泡填充，兼顾长时间驾驶的支撑性与耐用性，

　　车门内饰板预留了水杯架与储物槽，可放置随车工具、饮用水等常用物品。底盘部分采用非承载式车身结构，车架为两根冲压成型的梯形纵梁搭配多根横梁焊接而成，纵梁的板材厚度根据受力分布做了差异化设计，前部碰撞吸能区采用相对较薄的板材，在发生碰撞时可有序溃缩吸收冲击能量，中部承载区采用加厚板材，保证满载工况下车架的刚性，避免出现永久性形变；悬架部分前桥采用独立悬架结构，提升铺装路面行驶的舒适性，后桥采用钢板弹簧非独立悬架，可承受满载货物的重量冲击，适配重载运输需求。动力系统的安装位置预留了足够的维修操作空间，发动机舱内部各部件之间预留了不小于20mm的安全间隙，避免车辆行驶过程中部件振动产生干涉，同时方便维修人员伸手操作更换机油滤芯、空气滤芯等易损件，不需要拆解过多周边附件。货厢尾门采用上翻式开启结构，铰链布置在尾门顶部，开启后可形成遮雨檐结构，方便雨天装卸货物，尾门配备锁止机构，可锁定尾门避免行驶过程中意外开启，货厢内部地板采用防滑花纹钢板材质，既可以增加货物与地板的摩擦力，也耐磨损，可承受叉车装卸托盘货物时的碾压冲击。外覆盖件的曲面设计兼顾空气动力学与成型工艺性，车头引擎盖的曲面做了小幅下压设计，可降低高速行驶时的风阻系数，减少燃油消耗，同时引擎盖的棱线做了圆角过渡处理，避免冲压成型过程中出现应力开裂问题，车身侧面的曲面平滑，没有突兀的凸起结构，降低行驶过程中的风噪。
