工业传动用滚子链条结构三维数模

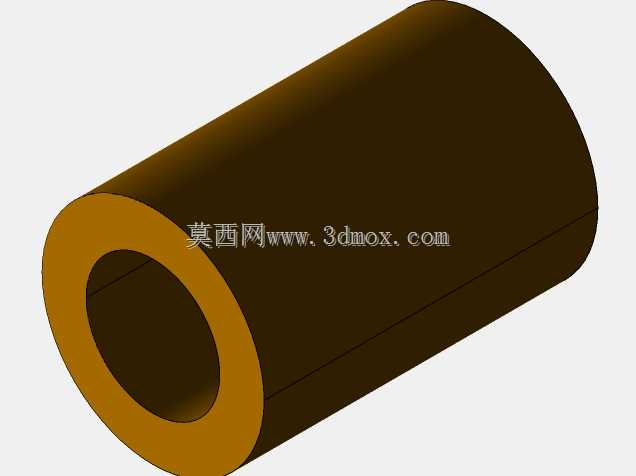

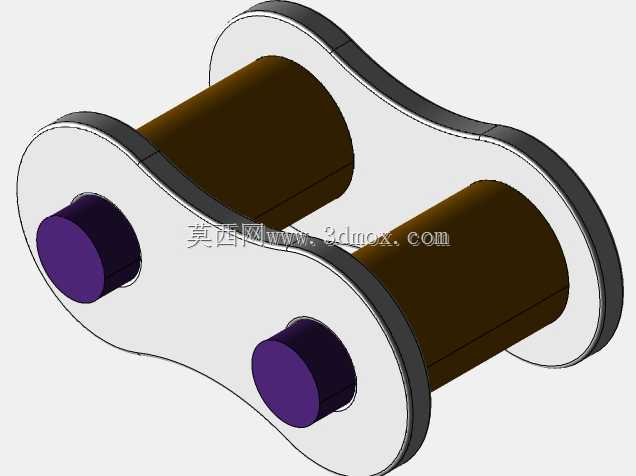

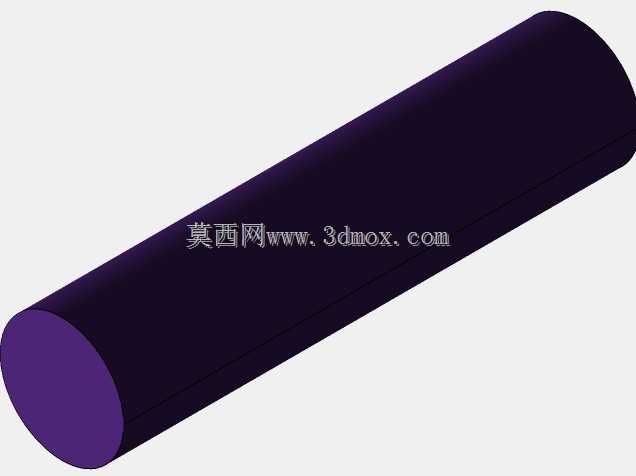

　　在各类需要传递回转动力的机械结构中，链条是绕性传动场景下应用极广的核心部件，区别于齿轮传动的固定中心距限制、带传动的打滑丢转缺陷，链条传动能在两轴中心距较远的工况下保持精准的平均传动比，作用在轴上的张紧载荷更小，能在高温、多尘、油污等恶劣作业环境下维持稳定传动效率，从两轮代步的非机动车到生产线输送设备、摩托类动力机械、农用作业机具、轻工包装设备里，都能见到这类滚子链条的应用身影。这套数模还原的是标准短节距精密滚子链条的单节结构与多节拼接状态，建模过程中先从单个链节的组成零件拆分入手，分别构建内链板、外链板、销轴、套筒、滚子五个核心零件的实体特征，内链板与套筒采用过盈配合压装为固定的内链节单元，外链板与销轴同样过盈压装为外链节单元，

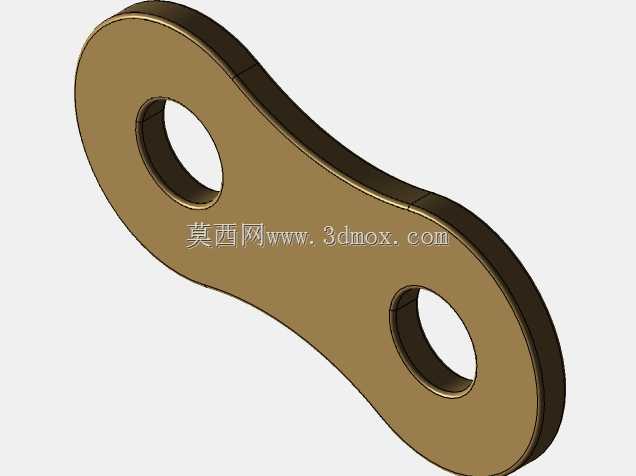

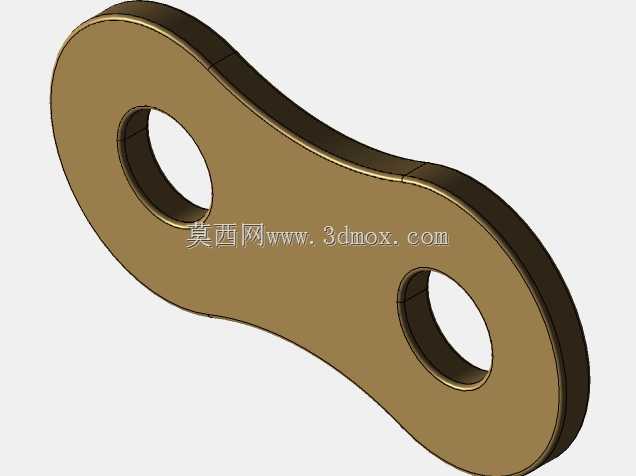

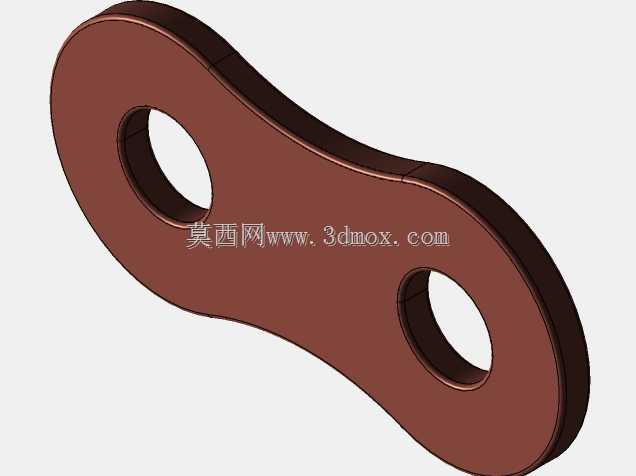

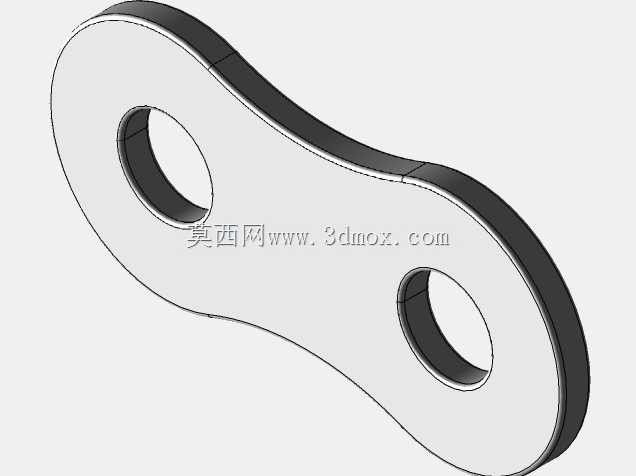

　　相邻内、外链节通过销轴与套筒的间隙配合实现铰接，让相邻链节能在铰接点处自由弯折，满足绕链轮转动时的曲率变化需求，滚子则空套在套筒外侧，与链轮轮齿啮合时可自由转动，大幅降低啮合过程中的摩擦磨损，延长整套传动副的使用寿命。设计时严格参照对应规格链条的尺寸边界，单节链节的节距作为核心参数，决定了链条与链轮匹配的基本规格，内链节内宽尺寸对应链轮的齿厚安装空间，滚子外径尺寸与链轮的齿沟圆弧半径匹配，销轴直径决定了链节铰接处的抗剪切承载能力，链板的外形采用8字形落料轮廓，在保证各截面抗拉强度均等的前提下，尽可能减轻链节自身重量，降低传动过程中的惯性载荷。建模过程中对各配合面的公差带做了对应还原，销轴与套筒的配合间隙控制在合理范围，

　　既保证链节弯折时无卡滞，也避免间隙过大导致传动过程中冲击载荷过大、横向窜动超差；滚子与套筒的间隙配合保证滚子在啮入、啮出链轮齿槽时能灵活转动，避免齿面与滚子表面出现滑动摩擦造成的早期点蚀失效。从实际应用场景来看，这类链条在安装时需要保证两传动轴的平行度偏差控制在允许范围内，链轮的共面偏差需符合安装规范，避免链条运行过程中出现偏磨、掉链故障；张紧度的调整也需要匹配对应工况，垂直布置的传动场景张紧力略大于水平布置场景，过松的张紧度会导致链条运行抖动、跳齿，过紧则会加剧铰接处的磨损、增大轴承载荷。数模中同时还原了链条的可拆卸连接链节结构，也就是日常装配中用到的链扣结构，该链节的外链板采用开口销或者弹性锁片固定，

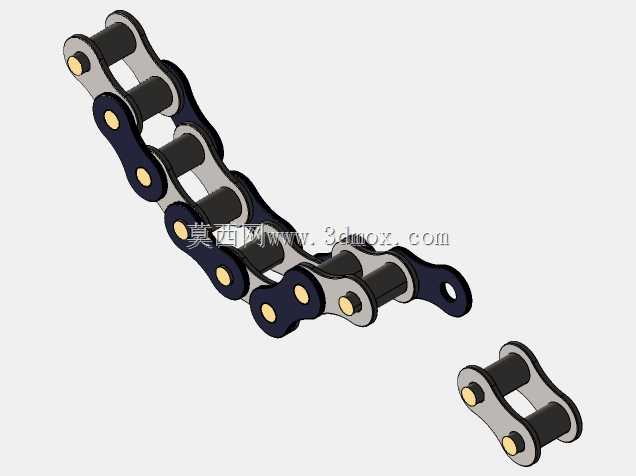

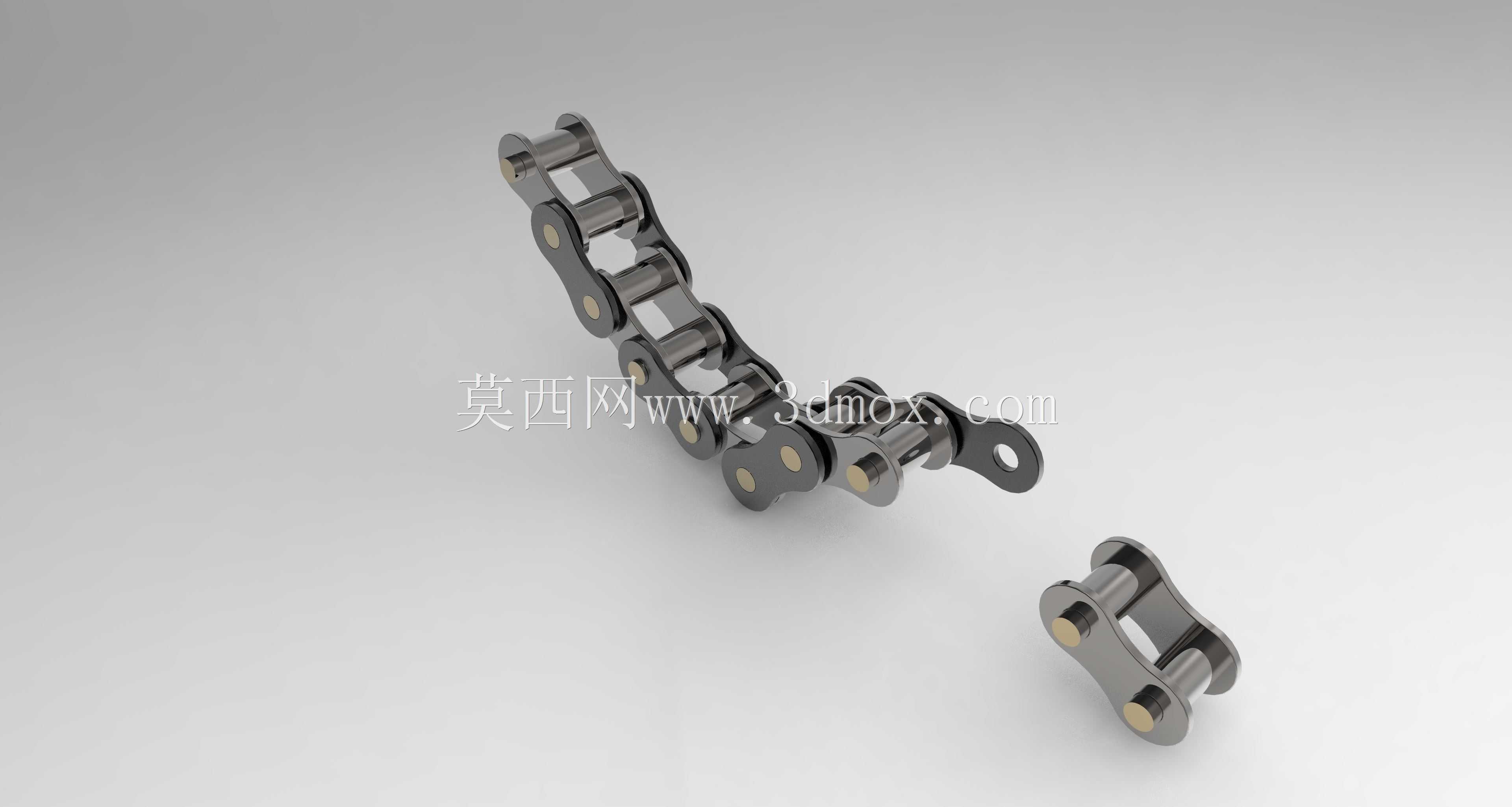

　　方便现场装配时根据实际中心距调整链条的总节数，不需要额外的专用压装工具就能完成链条的闭合连接，适配设备维护时的快速更换需求。从结构特性来看，这类滚子链条的失效形式通常包含链板疲劳断裂、铰接点磨损伸长、滚子冲击碎裂、销轴剪切断裂几种，建模时对各零件的受力薄弱位置做了结构还原，比如链板的冲孔位置做了对应圆角处理，避免应力集中导致的疲劳失效，销轴的端面做了倒角处理，方便压装时的导向定位，套筒的两端面与内、外链板的接触面保持平整，保证压装后链节不会出现侧向歪斜。在非标设备设计选型时，设计人员可以直接调用该数模完成传动系统的布局校核，验证链条在最大悬垂量下是否会与周边结构件发生运动干涉，匹配对应齿数的链轮完成中心距、包角的参数计算，确认传动比是否满足设计需求，不需要从零开始绘制链节的重复结构，大幅缩短传动系统的设计周期。数模的链节拼接逻辑完全还原实物的装配关系，可通过阵列、铰接约束模拟链条绕链轮转动的运动状态，用于设备的运动仿真验证，观察不同转速下链条的动态运行轨迹，校核张紧机构的行程是否满足链条磨损伸长后的调整需求。
